Conduite et utilisation215
commence à clignoter comme un
avertissement pour ne pas changer
de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur ex‐
térieur correspondant ne s'allumera
pas.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐ tesses allant de 10 km/h à 140 km/h.
Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans le menu Réglages de l'af‐
fichage d'informations, personnalisa‐
tion du véhicule 3 137.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur (DIC).
Zones de détection
Le capteur du système couvre une
zone d'environ 3 mètres des deux cô‐ tés du véhicule. Cette zone démarre
à chaque rétroviseur et s'étend envi‐
ron jusqu'à 3 mètres vers l'arrière. La
hauteur de la zone est environ entre
0,5 mètre et 2 mètres du sol.Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐
res comme les glissières de sécurité, les poteaux, les bordures de trottoir,
les murs et les poutres. Les véhicules
garés ou les véhicules dans le sens
inverse ne sont pas détectés.
Défaillance Occasionnellement, des alertes peu‐vent ne pas être détectées sous des circonstances normales et ceci se
produira plus fréquemment avec des
conditions humides.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit
du pare-chocs arrière sont recouverts de boue, saletés, neige, gel ou en casde fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 283.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché

216Conduite et utilisation
sur le centre d'informations du con‐
ducteur (DIC). Demander l'aide d'un
atelier en cas de défaillance perma‐
nente.
Caméra arrière La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.
Fonctionnement
La caméra est montée sur la poignée du hayon et a un angle de vision de
130°.
En raison de la position haute de la
caméra, le pare-chocs peut être vu
sur l'écran afin de mieux vous guider.
La zone affichée par la caméra est li‐
mitée. La distance de l'image qui s'af‐ fiche sur l'écran est différente de la
distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des in‐
tervalles de 1 mètre projetées sur
l'image pour définir la distance des
objets.

Conduite et utilisation217
La trajectoire du véhicule est affichéeen fonction de l'angle de braquage.
La fonction peut être désactivée dans
le menu Réglages de l'affichage d'in‐
formations. Personnalisation du
véhicule 3 137.
Symboles d'avertissement
Les symboles d'avertissement sont indiqués comme des triangles 9 sur
l'image qui affiche les obstacles dé‐
tectés par les capteurs arrière du sys‐ tème avancé d'assistance au station‐
nement.
Réglages d'affichage
Navi 650/Navi 950 : La luminosité
peut être réglée avec les boutons
haut/bas du bouton multifonction.
CD 600 : La luminosité peut être ré‐
glée en appuyant d'abord sur le bou‐
ton multifonction, puis en le réglant.
Désactivation La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est
dépassée ou si la marche arrière n'est plus engagée pendant environ
10 secondes.
La caméra arrière peut être activée
ou désactivée dans le menu Régla‐
ges de l'affichage d'informations. Per‐ sonnalisation du véhicule 3 137.
Défaillance Les messages de défaillance sont af‐fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
■ La zone alentour est sombre.
■ Le soleil ou le faisceau des phares se reflète directement dans la len‐
tille de la caméra.
■ Du gel, de la neige, de la boue ou tout autre matériau recouvre la len‐
tille de la caméra. Nettoyer la len‐ tille, la rincer à l'eau et l'essuyer
avec un chiffon doux.
■ Le hayon n'est pas correctement fermé.
■ L'arrière du véhicule est accidenté.
■ Il y a des changements de tempé‐ rature extrêmes.

218Conduite et utilisationAssistant pour les
panneaux de signalisation
Fonctionnement
L'assistant de détection des pan‐
neaux routiers détecte les panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur.
Les panneaux routiers qui seront dé‐
tectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ■ limitation de vitesse ;
■ interdiction de dépasser ;■ fin de limitation de vitesse ;
■ fin d'interdiction de dépasser.Panneaux routiers
début et fin :
■ d'autoroutes
■ de routes
■ de ruesAjout de panneaux ■ conseils supplémentaires sur les panneaux de circulation
■ restriction quant à l'emploi d'une re‐
morque
■ avertissement chaussée humide
■ avertissement gel
■ flèches de direction
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que le
panneau de limitation de vitesse sui‐
vant soit détecté ou jusqu'à la fin de
la période définie d'affichage de pan‐
neau.
Des combinaisons de plusieurs pan‐
neaux dans l'affichage sont possi‐
bles.

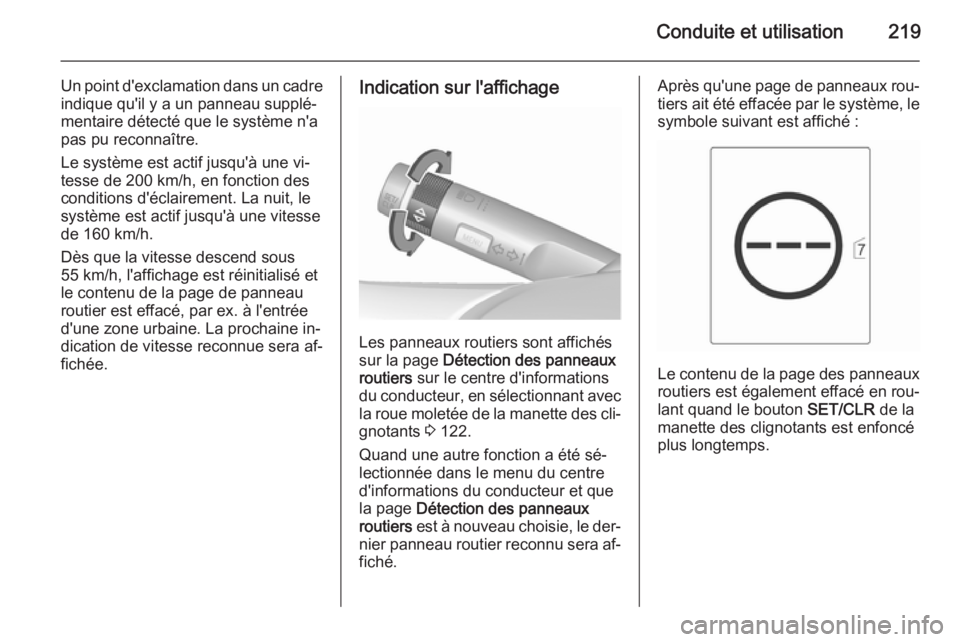

Conduite et utilisation219
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire détecté que le système n'a
pas pu reconnaître.
Le système est actif jusqu'à une vi‐ tesse de 200 km/h, en fonction des
conditions d'éclairement. La nuit, le
système est actif jusqu'à une vitesse
de 160 km/h.
Dès que la vitesse descend sous
55 km/h, l'affichage est réinitialisé et
le contenu de la page de panneau routier est effacé, par ex. à l'entrée
d'une zone urbaine. La prochaine in‐ dication de vitesse reconnue sera af‐
fichée.Indication sur l'affichage
Les panneaux routiers sont affichés
sur la page Détection des panneaux
routiers sur le centre d'informations
du conducteur, en sélectionnant avec la roue moletée de la manette des cli‐ gnotants 3 122.
Quand une autre fonction a été sé‐
lectionnée dans le menu du centre
d'informations du conducteur et que la page Détection des panneaux
routiers est à nouveau choisie, le der‐
nier panneau routier reconnu sera af‐
fiché.
Après qu'une page de panneaux rou‐ tiers ait été effacée par le système, le
symbole suivant est affiché :
Le contenu de la page des panneaux routiers est également effacé en rou‐
lant quand le bouton SET/CLR de la
manette des clignotants est enfoncé
plus longtemps.

220Conduite et utilisation
Fonction de surimpressionLes panneaux de limitation de vitesse
et d'interdiction de dépasser sont af‐ fichés en surimpression sur chaque
page du centre d'informations du con‐ ducteur.La fonction de surimpression peut
être désactivée sur la page des pan‐
neaux routiers en appuyant sur le
bouton SET/CLR de la manette des
clignotants.Une fois que la page des réglages est
affichée, sélectionner Arrêt pour dé‐
sactiver la fonction de surimpression. Réactiver en choisissant Marche. En
mettant le contact, la fonction de sur‐
impression est désactivée.
L'indication en surimpression est affi‐ chée pendant environ 8 secondes
dans le centre d'informations du con‐
ducteur.

Conduite et utilisation221
DéfaillanceL'assistant de détection des pan‐
neaux routiers peut ne pas fonction‐
ner correctement quand :
■ La zone de pare-brise où la caméra
avant est placée n'est pas propre.
■ Les panneaux routiers sont totale‐ ment ou partiellement recouverts
ou sont difficilement identifiables.
■ Les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres. Dans ce cas, Absen.
détect. pann. routier cause météo
est mentionné sur l'affichage.
■ Les panneaux routiers sont mal in‐ stallés ou sont endommagés.
■ Les panneaux routiers ne sont pas conformes à la convention de
Vienne des panneaux routiers (Wiener Übereinkommen über
Straßenverkehrszeichen).Avertissement
Le système est conçu pour aider
le conducteur à discerner certains signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune fa‐
çon la pleine responsabilité du
conducteur.
Avertissement de
franchissement de ligne Le système d'avertissement de fran‐
chissement de ligne observe les mar‐
quages au sol entre lesquels le
véhicule se déplace à l'aide d'une ca‐
méra à l'avant. Le système détecte
les changements de file et avertit le
conducteur acoustiquement et visuel‐
lement en cas de changement de file
inattendu.
Les critères de détection d'un chan‐
gement de file inattendu sont :
■ Aucune utilisation des clignotants.
■ Aucune utilisation de la pédale de frein.
■ Aucune utilisation de l'accélérateur ou prise de vitesse.
■ Aucune manœuvre active du vo‐ lant.
Si le conducteur est actif, aucun aver‐
tissement n'aura lieu.

222Conduite et utilisation
Activation
Le système d'avertissement de fran‐
chissement de ligne est activé en ap‐ puyant sur ). La LED allumée dans
le bouton indique que le système est
activé. Quand le témoin ) du com‐
biné d'instruments s'allume en vert, le
système est prêt à fonctionner.
Le système ne peut fonctionner qu'à
des vitesses de véhicule supérieures
à 56 km/h et si des marquages au sol
sont présents.
Quand le système détecte un chan‐
gement de file inattendu, le témoin )
passe au jaune et clignote. Simulta‐
nément, un signal sonore retentit.
Désactivation
Le système est désactivé en ap‐
puyant sur ), ce qui éteint la LED du
bouton.
Le système n'est pas opérationnel à
des vitesses inférieures à 56 km/h.
Défaillance
Le système d'avertissement de fran‐
chissement de ligne peut ne pas fonc‐ tionner correctement si :
■ Le pare-brise n'est pas propre.
■ Les conditions météorologiques sont défavorables, comme des for‐
tes pluies, de la neige, une exposi‐
tion directe au soleil, des ombres.
Le système ne peut pas fonctionner
quand aucune marque au sol de
bande circulation n'est détectée.
