Conduite et utilisation207
Quatre capteurs de stationnement à
ultrasons sont présents dans chaque
pare-chocs avant et arrière.
Il utilise deux signaux d'avertisse‐
ment sonores différents pour les zo‐
nes de contrôle avant et arrière, cha‐
cune ayant sa propre fréquence. Le
signal en cas d'obstacles à l'avant re‐ tentit via les haut-parleurs avant ;
pour les obstacles à l'arrière, il pro‐
vient de l'arrière du véhicule.
Bouton d'aide au stationnement D
et logique de fonctionnement
L'aide au stationnement avant-arrière
est dotée du bouton D. Si le
véhicule est en outre équipé d'un sys‐ tème avancé d'assistance au station‐ nement (voir la description distincte
ci-après), les deux systèmes sont ac‐ tionnés par le bouton D.
Une pression courte sur D désac‐
tive ou active l'aide au stationnement
avant.
Une pression longue sur D
(une seconde environ) active ou dés‐
active le système avancé d'assis‐
tance au stationnement.
En appuyant, la logique du bouton ac‐
tive les systèmes comme suit :
■ L'aide au stationnement avant-ar‐ rière est active : une pression
courte la désactive.
■ L'aide au stationnement avant-ar‐ rière est active : une pression lon‐
gue active le système avancé d'as‐
sistance au stationnement si un rapport avant est engagé.
■ Le système avancé d'assistance au
stationnement est actif : une pres‐
sion courte active l'aide au station‐
nement avant-arrière.
■ Le système avancé d'assistance au
stationnement est actif : une pres‐
sion longue le désactive.
■ Le système avancé d'assistance au
stationnement et l'aide au station‐
nement avant-arrière sont actifs :
une pression courte désactive les
deux systèmes.

208Conduite et utilisation
Activation
Lorsque la marche arrière est enclen‐
chée, l'aide au stationnement avant et
arrière est prête à fonctionner.
L'aide au stationnement avant est
également activée automatiquement
à une vitesse supérieure à 11 km/h.
Une LED allumée dans le bouton de
l'aide au stationnement indique que le système est prêt à fonctionner.
Si le véhicule dépasse une vitesse de 11 km/h, l'aide au stationnement
avant est désactivée. L'aide au sta‐tionnement avant est toujours réacti‐
vée dès lors que la vitesse du
véhicule repasse en dessous de
11 km/h.
Indication
Le système utilise des signaux sono‐
res pour avertir le conducteur de la
présence d'obstacles potentiellement
dangereux derrière et devant le
véhicule. Selon le côté du véhicule le
plus proche d'un obstacle, vous en‐
tendez les signaux d'avertissement
sonores sur le côté correspondant du véhicule. L'intervalle entre les si‐gnaux sonores se réduit au fur et à
mesure que le véhicule se rapproche de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le si‐ gnal sonore est continu.
La distance jusqu'aux obstacles peut
également être affichée sur le centre
d'informations du conducteur 3 122.
La distance vers l'obstacle avant et
arrière est indiquée par des lignes de distance qui se modifient autour du
véhicule.
Les obstacles à l'arrière sont indiqués
simultanément de manière sonore et
visuelle.
Les obstacles à l'avant sont d'abord
indiqués visuellement. À des distan‐
ces inférieures à 80 cm, un signal so‐
nore est également émis.
L'indication de la distance affichée
sur le centre d'informations du con‐
ducteur peut être interrompue par les
messages véhicule ayant une plus
grande priorité. Pour faire à nouveau apparaître l'indication de distance,
approuver le message en appuyant
sur le bouton SET/CLR du levier de
clignotant.
Désactivation
L'aide au stationnement arrière se désactive automatiquement lorsque
l'on quitte la marche arrière.
L'aide au stationnement avant désac‐ tivée automatiquement à une vitesse
supérieure à 11 km/h.

Conduite et utilisation209
La désactivation manuelle est pos‐
sible en appuyant brièvement sur
D .
Lorsque le système est désactivé, la
diode du bouton s'éteint.
De plus, Aide stationnement
désactivée s'affiche dans le centre
d'informations du conducteur lorsque
le système est désactivé manuelle‐
ment.
Après une désactivation manuelle,
l'aide au stationnement avant est ré‐
activée si D est enfoncé ou si la
marche arrière est engagée.
Défaillance
En cas de défaillance du système ou
si le système ne fonctionne plus en
raison de conditions temporaires,
par ex. des capteurs recouverts de
neige, le témoin r s'allume ou un
message s'affiche dans le centre d'in‐ formations du conducteur.
Messages du véhicule 3 129.
Témoin r 3 119.
Système avancé d'assistance
au stationnement9 Attention
Le conducteur est pleinement res‐
ponsable de l'acceptation de l'em‐
placement de parking suggéré par
le système et de la manœuvre de
stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐
tance au stationnement.
Le système avancé d'assistance au
stationnement guide le conducteur
dans un emplacement de parking en
lui donnant des instructions sur le
centre d'informations du conducteur
et en émettant des signaux acousti‐
ques. Le conducteur doit contrôler
l'accélération, le freinage, la direction et les changements de vitesses.
Le système utilise les capteurs d'aide
au stationnement avant-arrière en
combinaison avec deux capteurs ad‐
ditionnels placés de part et d'autre
des pare-chocs avant et arrière.

210Conduite et utilisation

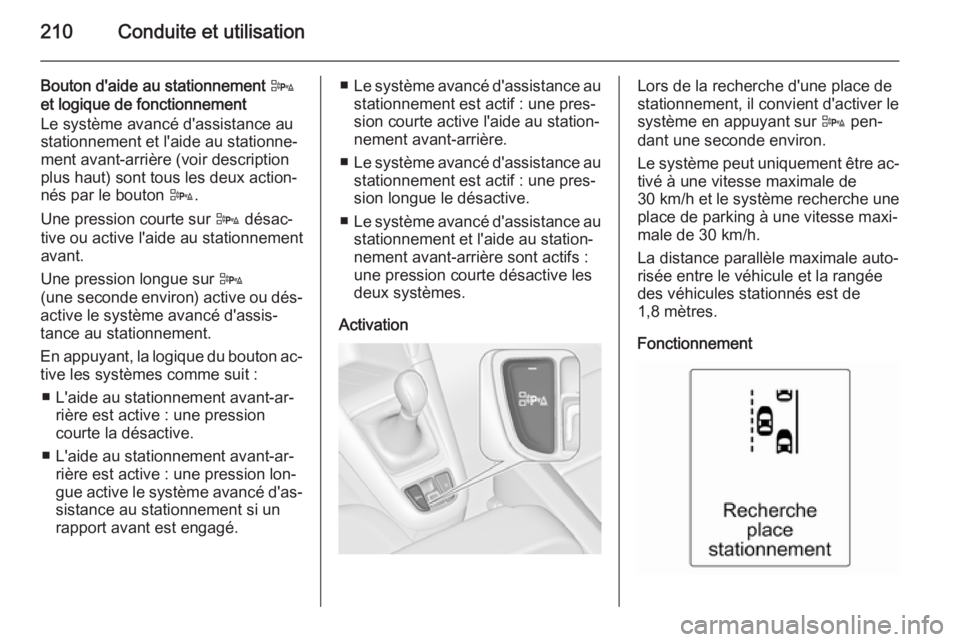

Bouton d'aide au stationnement D
et logique de fonctionnement
Le système avancé d'assistance au
stationnement et l'aide au stationne‐
ment avant-arrière (voir description
plus haut) sont tous les deux action‐
nés par le bouton D.
Une pression courte sur D désac‐
tive ou active l'aide au stationnement
avant.
Une pression longue sur D
(une seconde environ) active ou dés‐
active le système avancé d'assis‐
tance au stationnement.
En appuyant, la logique du bouton ac‐
tive les systèmes comme suit :
■ L'aide au stationnement avant-ar‐ rière est active : une pression
courte la désactive.
■ L'aide au stationnement avant-ar‐ rière est active : une pression lon‐
gue active le système avancé d'as‐
sistance au stationnement si un
rapport avant est engagé.■ Le système avancé d'assistance au
stationnement est actif : une pres‐
sion courte active l'aide au station‐
nement avant-arrière.
■ Le système avancé d'assistance au
stationnement est actif : une pres‐
sion longue le désactive.
■ Le système avancé d'assistance au
stationnement et l'aide au station‐
nement avant-arrière sont actifs :
une pression courte désactive les
deux systèmes.
ActivationLors de la recherche d'une place de
stationnement, il convient d'activer le système en appuyant sur D pen‐
dant une seconde environ.
Le système peut uniquement être ac‐
tivé à une vitesse maximale de
30 km/h et le système recherche une
place de parking à une vitesse maxi‐
male de 30 km/h.
La distance parallèle maximale auto‐ risée entre le véhicule et la rangée des véhicules stationnés est de
1,8 mètres.
Fonctionnement

Conduite et utilisation211

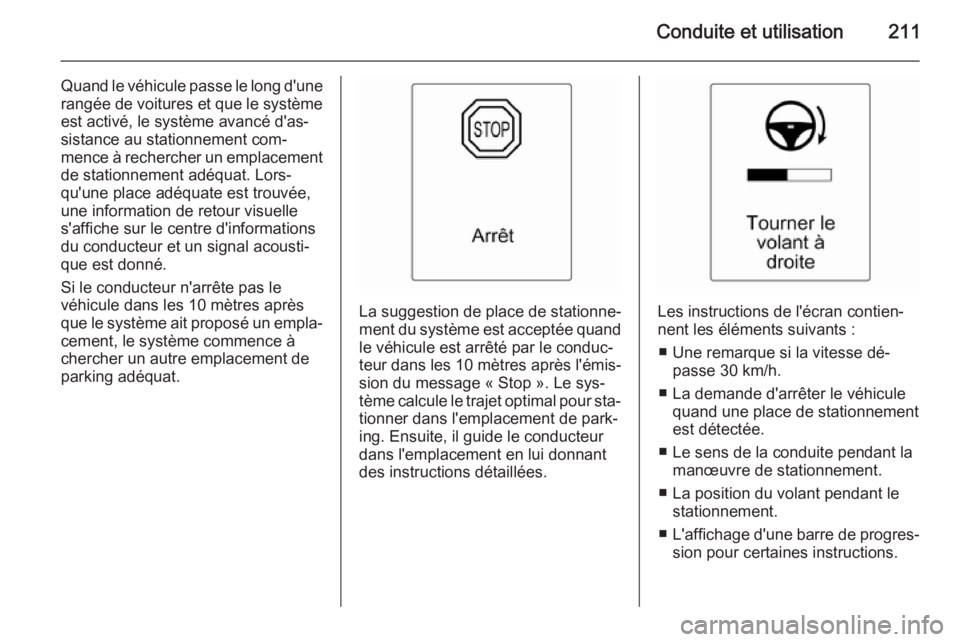

Quand le véhicule passe le long d'unerangée de voitures et que le système
est activé, le système avancé d'as‐
sistance au stationnement com‐
mence à rechercher un emplacement
de stationnement adéquat. Lors‐
qu'une place adéquate est trouvée,
une information de retour visuelle
s'affiche sur le centre d'informations
du conducteur et un signal acousti‐
que est donné.
Si le conducteur n'arrête pas le
véhicule dans les 10 mètres après
que le système ait proposé un empla‐ cement, le système commence à
chercher un autre emplacement de parking adéquat.
La suggestion de place de stationne‐ment du système est acceptée quand
le véhicule est arrêté par le conduc‐
teur dans les 10 mètres après l'émis‐
sion du message « Stop ». Le sys‐
tème calcule le trajet optimal pour sta‐ tionner dans l'emplacement de park‐
ing. Ensuite, il guide le conducteur
dans l'emplacement en lui donnant
des instructions détaillées.Les instructions de l'écran contien‐
nent les éléments suivants :
■ Une remarque si la vitesse dé‐ passe 30 km/h.
■ La demande d'arrêter le véhicule quand une place de stationnementest détectée.
■ Le sens de la conduite pendant la manœuvre de stationnement.
■ La position du volant pendant le stationnement.
■ L'affichage d'une barre de progres‐
sion pour certaines instructions.

212Conduite et utilisation
Une manœuvre de stationnement ré‐ussie est signalée par le symbole de
position de fin.
Toujours prêter attention au son de
l'aide au stationnement avant-arrière.
Un son continu signifie que la dis‐
tance jusqu'à un obstacle est infé‐ rieure à environ 30 cm.
Changement du côté de
stationnement
Le système est configuré pour re‐
chercher par défaut des emplace‐
ments de stationnement du côté pas‐
sager. Pour détecter des emplace‐
ments de stationnement côté conduc‐
teur, activer le clignotant côté con‐
ducteur pendant la durée de la re‐
cherche.
Dès que le clignotant est arrêté, le
système recherche à nouveau les
emplacements de stationnement côté passager.
Priorités d'affichage
Après avoir activé le système avancé
d'assistance au stationnement, un
message apparaît au centre d'infor‐
mations du conducteur. L'indication
de système avancé d'assistance au
stationnement affichée sur le centre
d'informations du conducteur peut
être interrompue par les messages
véhicule ayant une plus grande prio‐
rité. Pour faire à nouveau apparaître
les instructions du système avancé
d'assistance au stationnement et
poursuivre la manœuvre de station‐
nement, approuver le message en
appuyant sur le bouton SET/CLR du
levier de clignotant.Désactivation
Le système est désactivé :
■ par une courte pression sur D si
le système avancé d'assistance au stationnement et l'aide au station‐
nement avant-arrière sont activés ;
■ par une longue pression sur D si
le système avancé d'assistance au
stationnement est activé ;
■ en terminant avec succès la ma‐ nœuvre de stationnement ;
■ en roulant à plus de 30 km/h ;
■ en coupant le contact.
La désactivation par le conducteur ou
par le système pendant la manœuvre sera affichée par Stationnement
désactivé dans le centre d'informa‐
tions du conducteur.

Conduite et utilisation213

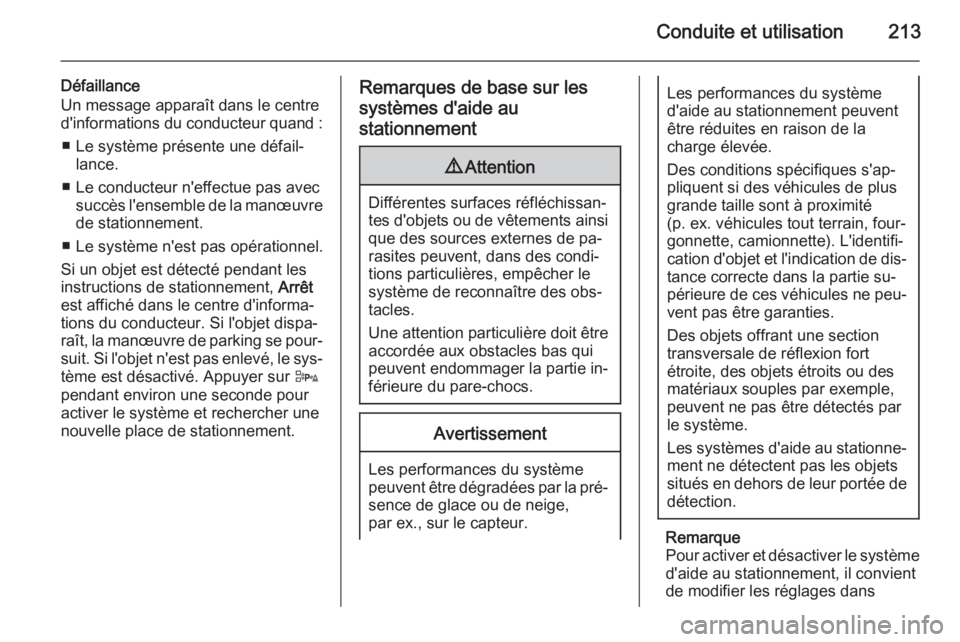

Défaillance
Un message apparaît dans le centre
d'informations du conducteur quand :
■ Le système présente une défail‐ lance.
■ Le conducteur n'effectue pas avec succès l'ensemble de la manœuvrede stationnement.
■ Le système n'est pas opérationnel.
Si un objet est détecté pendant les instructions de stationnement, Arrêt
est affiché dans le centre d'informa‐
tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de parking se pour‐
suit. Si l'objet n'est pas enlevé, le sys‐ tème est désactivé. Appuyer sur D
pendant environ une seconde pour
activer le système et rechercher une
nouvelle place de stationnement.Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la pré‐ sence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de dis‐ tance correcte dans la partie su‐
périeure de ces véhicules ne peu‐
vent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Pour activer et désactiver le système d'aide au stationnement, il convient
de modifier les réglages dans

214Conduite et utilisation
l'affichage d'informations. Si un atte‐
lage de remorque est fixé, il doit être
sélectionné dans le menu.
Personnalisation du véhicule 3 137.
Remarque
Le système d'aide au stationnement
détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte
un objet qui n'existe pas (écho para‐ site), en raison de perturbations ex‐ternes acoustiques ou mécaniques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement après avoir com‐
mencé la manœuvre de stationne‐
ment en créneau.
Remarque
En cas d'engagement d'un rapport de marche avant et de dépassement d'une certaine vitesse, le système
d'aide au stationnement arrière est
désactivé lorsque le système de
transport arrière est déployé.Si la marche arrière est engagée en
premier lieu, le système d'aide au
stationnement détecte le système
de transport arrière et émet un signal
sonore. Appuyer brièvement sur
D pour désactiver le système
d'aide au stationnement.
Remarque
Après production, le système
avancé d'assistance au stationne‐
ment nécessite un étalonnage. Pour un guidage de stationnement opti‐
mal, une distance de conduite mini‐
male de 35 km, notamment un cer‐
tain nombre de virages, est néces‐
saire.
Alerte d'angle mort latéral
Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas : ■ les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement
■ les piétons, cyclistes ou ani‐ maux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si
le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
