2015.5 OPEL ZAFIRA C Īpašnieka rokasgrāmata (in Latvian)

Bagāžas novietnes un glabāšanas nodalījumi79
Riteņu padziļinājumu atlocīšana
Atlokiet abus riteņu padziļinājumus uzāru.
Velosipēdu turētāja montāža
Paceliet turētāju aizmugurē (1) un
pavelciet to atpakaļ.
Uzlokiet turētāju uz augšu (2).
Spiediet turētāju (1) lejup un
pagrieziet rokturi (2) atpakaļ, lai
nostiprinātu.
Pirmā velosipēda piestiprināšana

80Bagāžas novietnes un glabāšanas nodalījumi
1. Pagrieziet pedāļus vajadzīgajāpozīcijā, kā parādīts attēlā, un
ievietojiet velosipēdu priekšējos
riteņu padziļinājumos.
Pārliecinieties, ka velosipēds
atrodas riteņu padziļinājumu
centrā.
2. Piestipriniet velosipēda rāmim īso
montāžas kronšteinu. Pagrieziet kloķi pulksteņrādītāju kustības
virzienā, lai to nostiprinātu.
3. Nostipriniet abus velosipēda riteņus tiem paredzētajos
padziļinājumos ar riteņu
savilcējsiksnām.
4. Pārbaudiet, vai velosipēds ir nostiprināts stabili.
Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.
Adaptera piestiprināšana
Pārvadājot vairāk nekā divus
velosipēdus, pirms otrā velosipēda
piestiprināšanas ir jānostiprina
adapteris.
1. Piestipriniet adapteri
aizmugurējai velosipēdu
pārvadāšanas sistēmai, kā
parādīts attēlā.

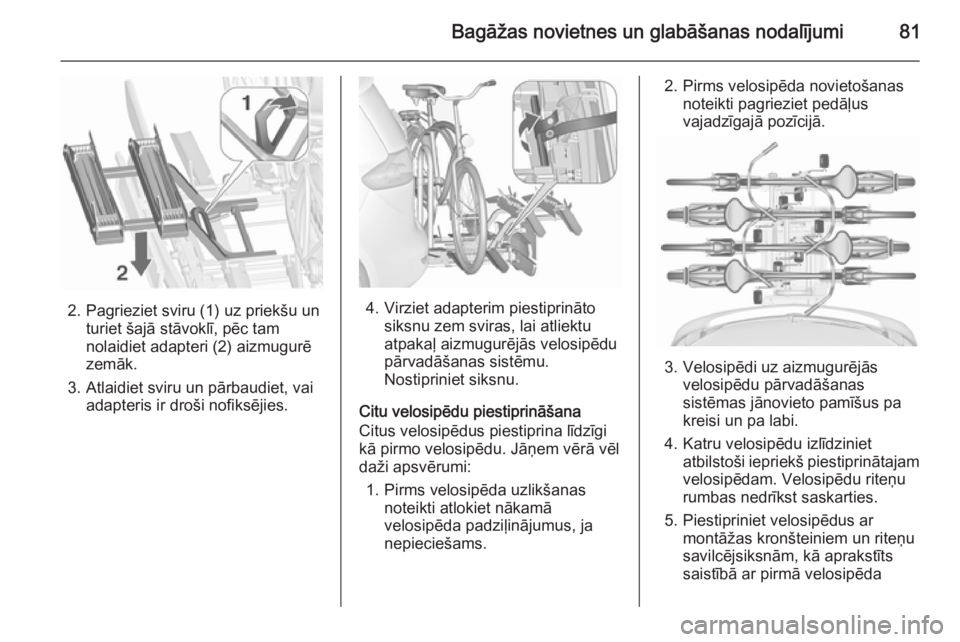

Bagāžas novietnes un glabāšanas nodalījumi81
2. Pagrieziet sviru (1) uz priekšu unturiet šajā stāvoklī, pēc tam
nolaidiet adapteri (2) aizmugurē
zemāk.
3. Atlaidiet sviru un pārbaudiet, vai adapteris ir droši nofiksējies.4. Virziet adapterim piestiprināto siksnu zem sviras, lai atliektu
atpakaļ aizmugurējās velosipēdu
pārvadāšanas sistēmu.
Nostipriniet siksnu.
Citu velosipēdu piestiprināšana
Citus velosipēdus piestiprina līdzīgi
kā pirmo velosipēdu. Jāņem vērā vēl
daži apsvērumi:
1. Pirms velosipēda uzlikšanas noteikti atlokiet nākamā
velosipēda padziļinājumus, ja
nepieciešams.
2. Pirms velosipēda novietošanas noteikti pagrieziet pedāļus
vajadzīgajā pozīcijā.
3. Velosipēdi uz aizmugurējās velosipēdu pārvadāšanas
sistēmas jānovieto pamīšus pa
kreisi un pa labi.
4. Katru velosipēdu izlīdziniet atbilstoši iepriekš piestiprinātajam
velosipēdam. Velosipēdu riteņu
rumbas nedrīkst saskarties.
5. Piestipriniet velosipēdus ar montāžas kronšteiniem un riteņu
savilcējsiksnām, kā aprakstīts
saistībā ar pirmā velosipēda

82Bagāžas novietnes un glabāšanas nodalījumi
piestiprināšanu. Montāžas
kronšteini ir jānostiprina paralēli.
Izmantojiet garo montāžas
kronšteinu, lai statīvam
piestiprinātu otru velosipēdu.
Izmantojiet garāko papildu
montāžas kronšteinu, lai statīvam
piestiprinātu trešo velosipēdu.
Izmantojiet īso papildu montāžas
kronšteinu, lai piestiprinātu
ceturto velosipēdu. Kronšteins
jāpiestiprina starp trešā un ceturtā
velosipēda rāmi.
6. Turklāt arī nostipriniet abus ceturtā velosipēda riteņus tiem
paredzētajos padziļinājumos ar
spriegošanas siksnām.
Ieteicams aizmugurējam
velosipēdam piestiprināt brīdinājuma
zīmi, lai uzlabotu redzamību.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas atlocīšana
atpakaļ
Aizmugurējo velosipēdu
pārvadāšanas sistēmu var atlocīt
atpakaļ, lai varētu piekļūt bagāžas
nodalījumam.
■ Ja adapteris nav piestiprināts:Piespiediet sviru (1), lai to
atbloķētu, un turiet šajā stāvoklī.
Pavelciet statīvu (2) atpakaļ, lai
salocītu aizmugurējo velosipēdu
pārvadāšanas sistēmu.
■ Ja adapteris ir piestiprināts:
9 Brīdinājums
Atvienojot aizmugurējo
velosipēdu pārvadāšanas
sistēmu, jārīkojas piesardzīgi, jo tā sasvērsies atpakaļ. Savainojumu
risks.

Bagāžas novietnes un glabāšanas nodalījumi83
Ar vienu roku turiet aizmugurējāvelosipēda rāmi (1) un velciet cilpu(2), lai to atvienotu.
Ar abām rokām turiet aizmugurējo
velosipēdu un atlokiet aizmugurējo
velosipēdu pārvadāšanas sistēmu
atpakaļ.
Lai uzlabotu redzamību, kad
aizmugurējā velosipēdu
pārvadāšanas sistēma ir atlocīta
atpakaļ, tiek aktivizēti automašīnas
gabarītlukturi.
9 Brīdinājums
Atkal atlokot aizmugurējo
velosipēdu pārvadāšanas sistēmu uz priekšu, pārliecinieties, ka
sistēma cieši nofiksējas.
Velosipēdu noņemšana
Atbrīvojiet velosipēda riepu fiksatoru
savilcējsiksnas.
Pagrieziet kloķi pretēji
pulksteņrādītāju kustības virzienam
un noņemiet montāžas kronšteinus.
Adaptera atvienošana
Pirms pēdējā velosipēda
noņemšanas no aizmugurējās
velosipēdu pārvadāšanas sistēmas
atvienojiet adapteri.
1. Salokiet riteņu padziļinājumus uz iekšu.
2. Atbrīvojiet siksnu.

84Bagāžas novietnes un glabāšanas nodalījumi
3. Pagrieziet sviru (1) uz priekšu unturiet šajā stāvoklī.
4. Paceliet adapteri (2) aizmugurē un to noņemiet.
Velosipēdu turētāja demontāža
Izkārtojiet montāžas kronšteinus, kā
parādīts attēlā.
Pagrieziet rokturi (1) uz priekšu, lai to
atbloķētu, un paceliet statīvu (2).
Atlokiet statīvu atpakaļ, pēc tam bīdiet
to uz priekšu līdz atdurei (1).
Aizmugurē (2) spiediet statīvu lejup.
Riteņu padziļinājumu salocīšana
Salokiet abus riteņu padziļinājumus
uz iekšu.Kārtīgi novietojiet savilcējsiksnas.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas atbloķēšana

Bagāžas novietnes un glabāšanas nodalījumi85
Pagrieziet abas satveršanas sviras
līdz galam uz iekšu.
Aizmugurējo lukturu salocīšana
Pagrieziet abus aizmugurējos
lukturus uz iekšu.
Valsts reģistrācijas numura zīmes
turētāja salocīšana
Paceliet valsts reģistrācijas numura
turētāju un salokiet to uz priekšu.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas iebīdīšana
atpakaļUzmanību
Pievērsiet uzmanību, lai visas
salokāmās detaļas, piemēram,
riteņu nišas un montāžas
kronšteini, tiktu uzmanīgi
salocītas. Pretējā gadījumā varat
sabojāt aizmugurējo velosipēdu
pārvadāšanas sistēmu, kad
mēģināsiet to ievirzīt atpakaļ.
Pabīdiet atbrīvošanas sviru uz augšu
un turiet to šādā stāvoklī. Nedaudz
paceliet aizmugurējo velosipēdu
pārvadāšanas sistēmu un iespiediet
to buferī, līdz tā nofiksējas.
Atbloķēšanas svirai jāatgriežas izejas stāvoklī.
9 Brīdinājums
Ja jums neizdodas sistēmu kārtīgi
nofiksēt, lūdzu, meklējiet palīdzību
autoservisā.
Bagāžas nodalījums
Trešās rindas sēdekļus var atsevišķi
nolocīt uz leju automašīnas grīdā.
Otrās rindas sēdekļu atzveltnes var
atsevišķi nolocīt uz priekšu. Turklāt
var nolocīt arī pasažiera sēdekļa
atzveltni.
Pilnīgi līdzenu kravas pamatni iegūst, ja visi sēdekļi un to atzveltnes (tostarp
pasažiera sēdekļa atzveltne) ir
nolocītas uz leju. Atkarībā no kravas
veida var arī nolocīt tikai atsevišķus
sēdekļus vai atzveltnes.
Aizmugurējā grīdas glabāšanas
nodalījuma pārsegs 3 91.9 Brīdinājums
Kamēr tiek regulēti vai nolocīti
sēdekļi vai atzveltnes, netuviniet
plaukstas un pēdas kustīgajai
zonai.
Nekādā gadījumā neuzglabājiet
zem sēdekļiem priekšmetus.

86Bagāžas novietnes un glabāšanas nodalījumiBraukšanas laikā sēdekļiem jābūt
nofiksētiem un drošības jostām
piesprādzētām.Uzmanību
Pirms sēdekļu atlocīšanas vai nolocīšanas lejup no sānu sliedēm
un kravas nostiprināšanas cilpām
jānoņem visi komponenti.
Kravas nostiprināšanas cilpām
jāatrodas uzglabāšanas stāvoklī.
Trešās rindas sēdekļu
nolocīšana lejup ■ Spiediet galvas balstu lejup, nospiežot fiksatoru 3 38.
■ Katrā pusē ievietojiet drošības
jostas mēlīti kabatā, kas
piestiprināta jostai.
■ Pavelciet apakšējo saiti un vienlaikus virziet atzveltni uz
priekšu, līdz sēdeklis ir ielocīts
automašīnas grīdā.
■ Ja nepieciešams, uzstādiet salona grīdas paklājiņu 3 91 un bagāžas
nodalījuma pārsegu 3 89.
Sēdekļu uzstādīšana
Pavelciet sēdekli augšup aiz tā
augšējās saites, atlokiet to un ļaujiet
tam nofiksēties vertikālā pozīcijā.
