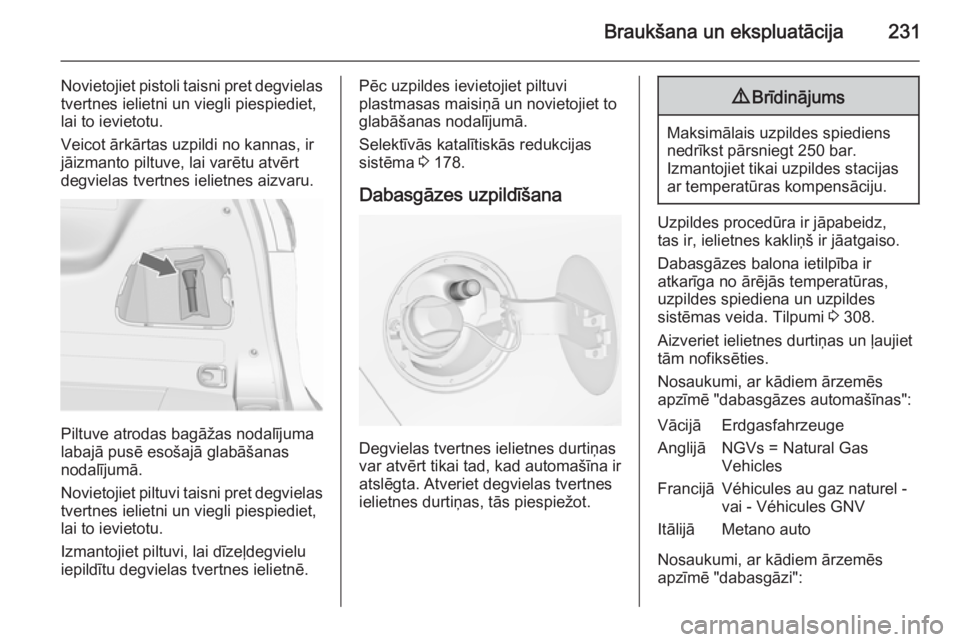

Braukšana un ekspluatācija231
Novietojiet pistoli taisni pret degvielastvertnes ielietni un viegli piespiediet,
lai to ievietotu.
Veicot ārkārtas uzpildi no kannas, ir
jāizmanto piltuve, lai varētu atvērt
degvielas tvertnes ielietnes aizvaru.
Piltuve atrodas bagāžas nodalījuma
labajā pusē esošajā glabāšanas nodalījumā.
Novietojiet piltuvi taisni pret degvielas tvertnes ielietni un viegli piespiediet,lai to ievietotu.
Izmantojiet piltuvi, lai dīzeļdegvielu
iepildītu degvielas tvertnes ielietnē.
Pēc uzpildes ievietojiet piltuvi
plastmasas maisiņā un novietojiet to
glabāšanas nodalījumā.
Selektīvās katalītiskās redukcijas
sistēma 3 178.
Dabasgāzes uzpildīšana
Degvielas tvertnes ielietnes durtiņas
var atvērt tikai tad, kad automašīna ir
atslēgta. Atveriet degvielas tvertnes
ielietnes durtiņas, tās piespiežot.
9 Brīdinājums
Maksimālais uzpildes spiediens
nedrīkst pārsniegt 250 bar.
Izmantojiet tikai uzpildes stacijas
ar temperatūras kompensāciju.
Uzpildes procedūra ir jāpabeidz,
tas ir, ielietnes kakliņš ir jāatgaiso.
Dabasgāzes balona ietilpība ir
atkarīga no ārējās temperatūras,
uzpildes spiediena un uzpildes
sistēmas veida. Tilpumi 3 308.
Aizveriet ielietnes durtiņas un ļaujiet
tām nofiksēties.
Nosaukumi, ar kādiem ārzemēs
apzīmē "dabasgāzes automašīnas":
VācijāErdgasfahrzeugeAnglijāNGVs = Natural Gas
VehiclesFrancijāVéhicules au gaz naturel -
vai - Véhicules GNVItālijāMetano auto
Nosaukumi, ar kādiem ārzemēs
apzīmē "dabasgāzi":

232Braukšana un ekspluatācija
VācijāErdgasAnglijāCNG = Compressed
Natural GasFrancijāGNV = Gaz Naturel (pour)
Véhicules - vai -
CGN = carburantgaz
naturelItālijāMetano (per auto)
Sašķidrinātās gāzes
uzpildīšana
Uzpildot degvielu, ievērojiet
degvielas uzpildes stacijas
izmantošanas un drošības
noteikumus.
Sašķidrinātās gāzes uzpildes vārsts
atrodas aiz degvielas uzpildes
vāciņa.
Noskrūvējiet aizsargvāciņu no
uzpildes kakliņa.
Ar roku uzskrūvējiet vajadzīgo
adapteri uz uzpildes kakliņa.
ACME adapteris: Uzskrūvējiet
uzpildes sprauslas uzgriezni uz
adaptera. Nospiediet uzpildes
sprauslas fiksējošo sviru uz leju.
DISH (Itālija) uzpildes kakliņš:
Ievietojiet uzpildes sprauslu adapterī. Nospiediet uzpildes sprauslas
fiksējošo sviru uz leju.
Bajonetes uzpildes kakliņš: Uzlieciet
uzpildes sprauslu uz adaptera un
pagrieziet par vienu
ceturtdaļapgriezienu pa kreisi vai pa
labi. Līdz galam pavelciet uzpildes
sprauslas fiksējošo sviru.

Braukšana un ekspluatācija233
EURO uzpildes kakliņš: Uzspiediet
uzpildes sprauslu uz adaptera, līdz tā
nofiksējas.
Nospiediet sašķidrinātās gāzes
padeves punkta taustiņu. Uzpildes sistēma tiek apturēta vai sāk
darboties lēni, kad ir sasniegti 80 % no balona tilpuma (maksimālais
uzpildes līmenis).
Atlaidiet uzpildes sistēmas taustiņu,
un uzpilde tiek pārtraukta. Atlaidiet
fiksējošo sviru un atvienojiet uzpildes sprauslu. Neliels sašķidrinātās gāzes
daudzums var izplūst.
Noņemiet adapteri un novietojiet to
automašīnā.
Uzlieciet aizsargvāciņu, lai novērstu
svešķermeņu iekļūšanu uzpildes atverē un sistēmā.9 Brīdinājums
Sistēmas konstrukcijas dēļ
sašķidrinātās gāzes izplūšana pēc
fiksējošās sviras atlaišanas ir
neizbēgama. Neieelpojiet to.
9 Brīdinājums
Drošības apsvērumu dēļ
sašķidrinātās gāzes balonu var
piepildīt tikai līdz 80%.
Sašķidrinātās gāzes balona
daudzfunkcionālais vārsts
automātiski ierobežo uzpildes
daudzumu. Ja ir iepildīts lielāks
daudzums, ieteicams neturēt
automašīnu saules staros, kamēr
liekais daudzums nav izlietots.
Uzpildes adapteris
Tā kā uzpildes sistēmas nav
standartizētas, ir nepieciešami
dažādi adapteri, kurus var iegādāties
pie Opel izplatītāja vai Opel autorizētā
servisā.
ACME adapteris: Beļģijā, Īrijā,
Luksemburgā, Šveicē, Vācijā
Bajonetes adapteris: Lielbritānijā,
Nīderlandē, Norvēģijā, Spānijā

234Braukšana un ekspluatācija
EURO adapteris: Spānijā
DISH (Itālija) adapteris: Austrijā,
Bosnijā un Hercegovinā, Bulgārijā,
Čehijā, Dānijā, Francijā, Grieķijā,
Horvātijā, Igaunijā, Itālijā, Latvijā,
Lietuvā, Maķedonijā, Polijā,
Portugālē, Rumānijā, Serbijā,
Slovākijā, Slovēnijā, Šveicē, Turcijā,
Ukrainā, Ungārijā, Zviedrijā
Degvielas tvertnes ielietnesvāciņš
Izmantojiet tikai oriģinālo degvielas
tvertnes ielietnes vāciņu. Dīzeļmotora
automašīnām ir īpaši degvielas
tvertnes ielietnes vāciņi.
Degvielas patēriņš - CO 2
emisija
Benzīna dzinēji un dīzeļdzinēji
Modeļa Opel Zafira degvielas
patēriņš (kombinētajā ciklā) atbilst
diapazonam no 9,0 līdz 4,1 l/100 km.
CO 2 emisija (kombinētajā ciklā)
atbilst diapazonam no 177 līdz
109 g/km.Konkrētās jūsu automašīnas vērtības
skatiet EEK atbilstības sertifikātā, kas
izsniegts kopā ar jūsu automašīnu,
vai arī citos valsts reģistrācijas
dokumentos.
Dabasgāzes dzinēji
Modeļa Opel Zafira gāzes patēriņš
(kombinētajā ciklā) ir 4,7 kg/100 km.
CO 2 emisiju līmenis (kombinētajā
ciklā) ir 129 g/km.
Konkrētās jūsu automašīnas vērtības
skatiet EEK atbilstības sertifikātā, kas
izsniegts kopā ar jūsu automašīnu,
vai arī citos valsts reģistrācijas
dokumentos.
Vispārēja informācija
Oficiālais degvielas patēriņš un
konkrētās CO 2 emisijas vērtības
attiecas uz ES bāzes modeli ar standarta aprīkojumu.
Degvielas patēriņa dati un CO 2
emisijas dati ir noteikti saskaņā ar
regulu (EK) Nr. 715/2007 (spēkā
esošajā versijā), ņemot vērā
automašīnas pašmasu, kā to paredz
regula.

Braukšana un ekspluatācija235
Šīs vērtības ir norādītas tikai dažādu
automašīnas variantu salīdzināšanai,
un tās nevar uzskatīt par konkrētās
automašīnas faktiskā degvielas
patēriņa garantiju. Lietojot
papildaprīkojumu, norādītās patēriņa
un CO 2 vērtības var tikt nedaudz
pārsniegtas. Turklāt degvielas
patēriņš ir atkarīgs no katra vadītāja
braukšanas stila, kā arī no ceļa un
satiksmes apstākļiem.
Dabasgāze
Degvielas patēriņa dati tika iegūti,
izmantojot kā atskaites degvielu gāzi
G20 (metāna procentuālā attiecība
99 - 100 mol%), noteiktos braukšanas apstākļos. Lietojot dabasgāzi ar
zemāku metāna saturu, degvielas patēriņš var atšķirties no norādītajām
vērtībām.Piekabes sakabes
ierīce
Vispārēja informācija
Izmantojiet tikai tādas sakabes
ierīces, kas ir apstiprinātas jūsu
automašīnas modelim.
Automašīnām, kas aprīkotas ar
dabasgāzes dzinēju, nepieciešama
speciāla sakabes ierīce.
Ja automašīna nav aprīkota ar
sakabes ierīci rūpnīcā, uzticiet
sakabes ierīces uzstādīšanu
autoservisam. Var gadīties, ka
automašīnai būs jāveic pārveidojumi,
kas varētu skart dzesēšanas sistēmu, karstuma vairogus un citas iekārtas.
Piekabes bremžu lukturu spuldžu
izdegšanas noteikšanas funkcija
nevar noteikt spuldžu daļēju
izdegšanu. Piemēram, 4 x 5 vatu
gadījumā šī funkcija nosaka spuldžu
izdegšanu tikai tad, ja ir atlikusi viena
5 vatu spuldze vai nav atlikusi
neviena.Uzstādot sakabes ierīci var tikt
nosegta atvere, kas paredzēta
vilkšanas cilpas ieskrūvēšanai.
Šādos gadījumos citas automašīnas
vilkšanai izmantojiet sakabes
lodgalvas stieni. Sakabes lodgalvas
stienim vienmēr jāatrodas
automašīnā.
Braukšanas īpatnības un
ar vadīšanu saistīti padomi Pirms piekabes pievienošanas
ieziediet ar smērvielu sakabes
lodgalvu. Tomēr nerīkojieties šādi, ja piekabes sānu svārstību slāpēšanai
tiek izmantots stabilizators, kas
iedarbojas uz sakabes lodgalvu.
Piekabēm ar zemu gaitas stabiltāti un treileriem, kuru pieļaujamā
transportlīdzekļa pilnā masa ir lielāka
par 1300 kg, braucot ātrāk par
80 km/h, ir stingri ieteicams izmantot
stabilizatoru.
Ja piekabe sāk izslīdēt, samaziniet
ātrumu; nemēģiniet izlīdzināt gaitu ar
stūres palīdzību un nepieciešamības
gadījumā strauji bremzējiet.

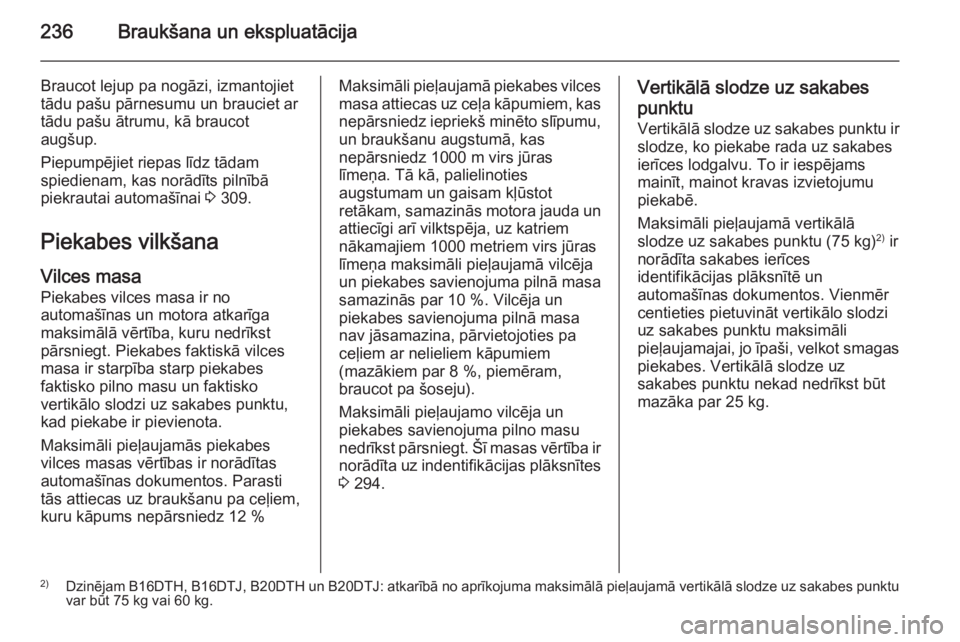

236Braukšana un ekspluatācija
Braucot lejup pa nogāzi, izmantojiet
tādu pašu pārnesumu un brauciet ar
tādu pašu ātrumu, kā braucot
augšup.
Piepumpējiet riepas līdz tādam
spiedienam, kas norādīts pilnībā
piekrautai automašīnai 3 309.
Piekabes vilkšana Vilces masaPiekabes vilces masa ir no
automašīnas un motora atkarīga
maksimālā vērtība, kuru nedrīkst
pārsniegt. Piekabes faktiskā vilces
masa ir starpība starp piekabes
faktisko pilno masu un faktisko
vertikālo slodzi uz sakabes punktu,
kad piekabe ir pievienota.
Maksimāli pieļaujamās piekabes
vilces masas vērtības ir norādītas
automašīnas dokumentos. Parasti
tās attiecas uz braukšanu pa ceļiem,
kuru kāpums nepārsniedz 12 %Maksimāli pieļaujamā piekabes vilces
masa attiecas uz ceļa kāpumiem, kas
nepārsniedz iepriekš minēto slīpumu, un braukšanu augstumā, kas
nepārsniedz 1000 m virs jūras
līmeņa. Tā kā, palielinoties
augstumam un gaisam kļūstot
retākam, samazinās motora jauda un attiecīgi arī vilktspēja, uz katriem
nākamajiem 1000 metriem virs jūras
līmeņa maksimāli pieļaujamā vilcēja
un piekabes savienojuma pilnā masa
samazinās par 10 %. Vilcēja un
piekabes savienojuma pilnā masa
nav jāsamazina, pārvietojoties pa
ceļiem ar nelieliem kāpumiem
(mazākiem par 8 %, piemēram,
braucot pa šoseju).
Maksimāli pieļaujamo vilcēja un
piekabes savienojuma pilno masu
nedrīkst pārsniegt. Šī masas vērtība ir
norādīta uz indentifikācijas plāksnītes 3 294.Vertikālā slodze uz sakabes
punktu Vertikālā slodze uz sakabes punktu irslodze, ko piekabe rada uz sakabes
ierīces lodgalvu. To ir iespējams
mainīt, mainot kravas izvietojumu
piekabē.
Maksimāli pieļaujamā vertikālā
slodze uz sakabes punktu (75 kg) 2)
ir
norādīta sakabes ierīces
identifikācijas plāksnītē un
automašīnas dokumentos. Vienmēr
centieties pietuvināt vertikālo slodzi
uz sakabes punktu maksimāli
pieļaujamajai, jo īpaši, velkot smagas piekabes. Vertikālā slodze uz
sakabes punktu nekad nedrīkst būt
mazāka par 25 kg.2) Dzinējam B16DTH, B16DTJ, B20DTH un B20DTJ: atkarībā no aprīkojuma maksimālā pieļaujamā vertikālā slodze uz sakabes punktu
var būt 75 kg vai 60 kg.

Braukšana un ekspluatācija237
Slodze uz aizmugurējo asiKad piekabe ir pievienota un velkošā
automašīna pilnībā piekrauta,
pieļaujamo slodzi uz aizmugurējo asi
(skatīt identifikācijas plāksnīti vai
automašīnas dokumentus) drīkst
pārsniegt par 60 kg un automašīnas
pilnās masas vērtību par drīkst
pārsniegt par 60 kg. Ja pieļaujamā
slodze uz aizmugurējo asi ir
pārsniegta, nedrīkst braukt ātrāk par 100 km/h.
Sakabes ierīceUzmanību
Braucot bez piekabes, noņemiet
sakabes ierīces lodgalvas stieni.
Sakabes lodgalvas stieņa
glabāšanas vieta
Soma ar sakabes lodgalvas stieni
atrodas bagāžas nodalījumā.
Lai somu nostiprinātu, izveriet siksnu
cauri labajai aizmugurējai
stiprināšanas cilpai, aptiniet apkārt
divas reizes un pievelciet.
Sakabes lodgalvas stieņa
uzstādīšana
Atbrīvojiet un nolokiet uz leju
kontaktligzdu. Izvelciet aizbāzni no
sakabes lodgalvas stieņa
uzstādīšanas atveres un noglabājiet
to.

238Braukšana un ekspluatācija
Sakabes lodgalvas stieņa
nospriegojuma pārbaudīšana
■ Sarkanajai atzīmei uz pagriežamā
roktura jābūt vērstai uz leju un
jāatrodas pretī zaļajai atzīmei uz
sakabes lodgalvas stieņa.
■ Starp pagriežamo rokturi un sakabes lodgalvas stieni jābūt
aptuveni 6 mm platai atstarpei.
■ Atslēgai jāatrodas stāvoklī c.
Pretējā gadījumā sakabes lodgalvas stienis pirms uzstādīšanas
jānospriego.
■ Atslēdziet sakabes lodgalvas stieni, pagriežot atslēgu stāvoklī c.
■ Pavelciet pagriežamo rokturi uz āru
un pagrieziet to līdz galam
pulksteņrādītāju kustības virzienā.
Sakabes lodgalvas stieņa
nostiprināšana
Ievietojiet nospriegoto sakabes
lodgalvas stieni atverē un stingri
piespiediet uz augšu, līdz tas ar
dzirdamu troksni nofiksējas.
Pagriežamais rokturis atlec atpakaļ
izejas stāvoklī, piespiežoties pie
sakabes lodgalvas stieņa bez
atstarpes.
