2015.5 OPEL ZAFIRA C Betriebsanleitung (in German)

Instrumente, Bedienelemente127
■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeitsanzeige sind nur in
Fahrzeugen mit Uplevel-Kombi-Dis‐
play verfügbar.
Zum Zurücksetzen des Tageskilo‐
meterzählers Taste SET/CLR am
Blinkerhebel einige Sekunden lang
drücken bzw. Rücksetzknopf zwi‐
schen Tachometer und Driver Infor‐
mation Center drücken. Dabei muss
die Zündung eingeschaltet sein.
In Fahrzeugen mit Bordcomputer sind weitere Untermenüs verfügbar.
Auswahl und Anzeige können sich beim Midlevel-Display und Uplevel-
Kombi-Display unterscheiden.
Bordcomputer Informationsmenü,
Bordcomputer 3 135.
ECO-Informationsmenü
MENU drücken und in der obersten
Zeile des Uplevel-Kombi-Displays
s auswählen.
Zum Auswählen eines Untermenüs
das Einstellrädchen drehen. Zur Be‐
stätigung Taste SET/CLR drücken.
Untermenüs sind:■ Schaltempfehlung : Der aktuelle
Gang wird von einem Pfeil umran‐ det angezeigt. Die Ziffer darüber
empfiehlt ein Hochschalten aus
Gründen der Kraftstoffersparnis.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Balken‐
form angezeigt. Für einen mög‐
lichst geringen Kraftstoffverbrauch den Fahrstil so anpassen, dass die
ausgefüllten Balken innerhalb des Eco-Bereichs bleiben. Je mehr Bal‐ ken voll sind, desto höher der Kraft‐
stoffverbrauch. Gleichzeitig wird
der Wert für den aktuellen Ver‐
brauch angezeigt.

128Instrumente, Bedienelemente
■Hauptverbraucher : Listet die größ‐
ten Verbraucher unter den derzeit
eingeschalteten Komfortfunktionen
in absteigender Reihenfolge auf.
Die mögliche Kraftstoffersparnis
wird angezeigt. Wird ein Verbrau‐
cher ausgeschaltet, so wird er aus
der Liste gelöscht und der Ver‐ brauchswert wird aktualisiert.
Während sporadisch auftretender
Fahrbedingungen aktiviert der Mo‐
tor automatisch die Heckscheiben‐
heizung, um die Motorlast zu erhö‐
hen. In diesem Fall wird die Heck‐
scheibenheizung als ein Spitzen‐
verbraucher angezeigt, ohne dass
sie vom Fahrer aktiviert wurde.■ Verbrauchstrend : Zeigt die Ent‐
wicklung des Durchschnittsver‐
brauchs über eine Entfernung von
50 km an. Die vollen Balken zeigen
den Verbrauch in 5-km-Schritten an
und verdeutlichen die Auswirkun‐
gen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐ brauch.
Graphic Info Display,
Colour Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein Graphic- oder ein
Colour-Info-Display. Das Info-
Display befindet sich in der Instru‐
mententafel über dem Infotainment-
System.Graphic-Info-Display
Je nach Infotainment System ist das
Graphic-Info-Display in zwei Varian‐
ten verfügbar.

Instrumente, Bedienelemente129
Das Graphic-Info-Display zeigt an:■ Uhrzeit 3 108
■ Außentemperatur 3 107
■ Datum 3 108
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 138
Colour-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 108
■ Außentemperatur 3 107
■ Datum 3 108
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐ tung des Infotainment-Systems
■ Navigation, siehe die Beschreibung
in der Bedienungsanleitung des In‐ fotainment-Systems
■ Rückfahrkamera
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 131
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 138
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.

130Instrumente, Bedienelemente
Die Auswahl erfolgt über:■ Menüs
■ Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen ■ um eine Menü-Option zu markieren
■ Zum Einstellen eines numerischen Wertes oder zur Anzeige einer
Menüoption
Drücken (äußerer Ring) ■ um markierte Option auszuwählen oder zu aktivieren
■ um einen festgelegten Wert zu be‐ stätigen
■ um eine Systemfunktion ein-/aus‐ zuschalten
Taste BACK
BACK drücken, um:
■ ein Menü ohne Änderung der Ein‐ stellungen zu verlassen
■ von einem Untermenü auf eine hö‐ here Menüebene zurückzukehren
■ das letzte Zeichen in einer Zeichen‐
folge zu löschenBACK drücken und einige Sekunden
halten, um den gesamten Eintrag zu
löschen.
Fahrzeugpersonalisierung 3 138.
Gespeicherte Einstellungen 3 25.

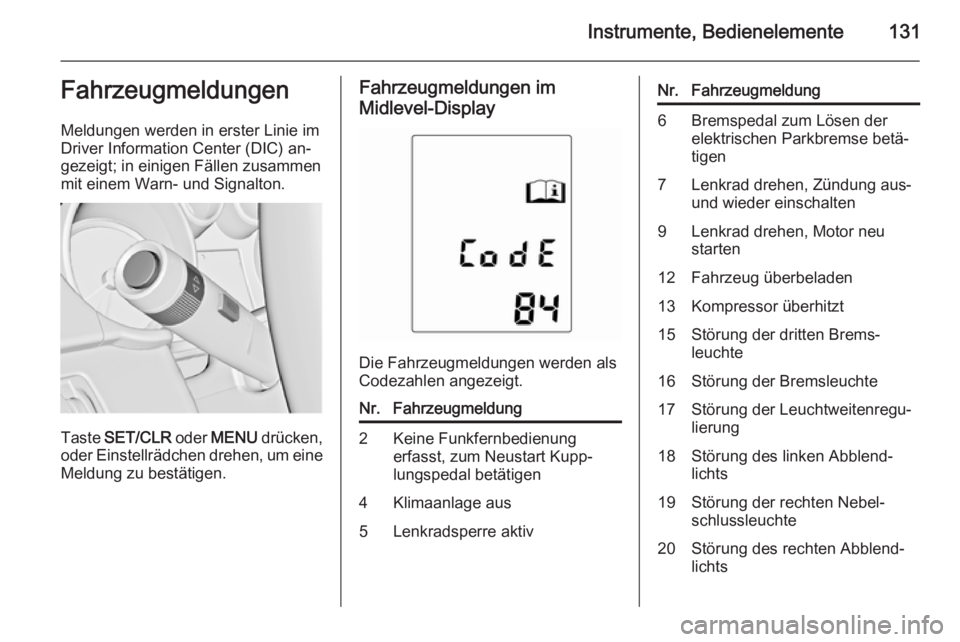

Instrumente, Bedienelemente131Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center (DIC) an‐
gezeigt; in einigen Fällen zusammen
mit einem Warn- und Signalton.
Taste SET/CLR oder MENU drücken,
oder Einstellrädchen drehen, um eine
Meldung zu bestätigen.
Fahrzeugmeldungen im
Midlevel-Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und wieder einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der rechten Nebel‐
schlussleuchte20Störung des rechten Abblend‐
lichts

132Instrumente, Bedienelemente
Nr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfenNr.Fahrzeugmeldung33Anhänger-Nebelschluss‐
leuchte prüfen34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Spurwechselunterstützung
reinigen49Spurhalteassistent nicht
verfügbar53Tankdeckel fest schließen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 17156Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐ soren erkanntNr.Fahrzeugmeldung59Fahrertürfenster öffnen und
dann schließen60Beifahrertürfenster öffnen und
dann schließen61Fenster hinten links öffnen und
dann schließen62Fenster hinten rechts öffnen
und dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Lenkunterstützung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten

Instrumente, Bedienelemente133
Nr.Fahrzeugmeldung76Spurwechselunterstützung
warten77Spurhalteassistent warten79Motoröl auffüllen81Getriebe warten82Motoröl bald wechseln83Adaptiven Geschwindigkeits‐
regler warten84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf Parken schalten95Airbag warten128Motorhaube offen134Störung der Einparkhilfe, Stoß‐
fänger reinigen136Einparkhilfe wartenNr.Fahrzeugmeldung145Waschwasserstand kontrol‐
lieren174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltet
Fahrzeugmeldungen im
Uplevel-Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
■ Servicemeldungen
■ Flüssigkeitsstände
■ Diebstahlwarnanlage
■ Bremsen
■ Fahrerassistenzsysteme
■ Fahrsysteme
■ Geschwindigkeitsbegrenzer
■ Geschwindigkeitsregler
■ Adaptiver Geschwindigkeitsregler ■ Auffahrwarnung
■ Kollision bevorstehendes Bremsen
■ Einparkhilfen
■ Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
■ Adaptives Fahrlicht
■ Wisch-/Waschanlage
■ Türen, Fenster
■ Toter-Winkel-Warnung
■ Verkehrszeichen-Assistent
■ Spurhalteassistent
■ Funkfernbedienung

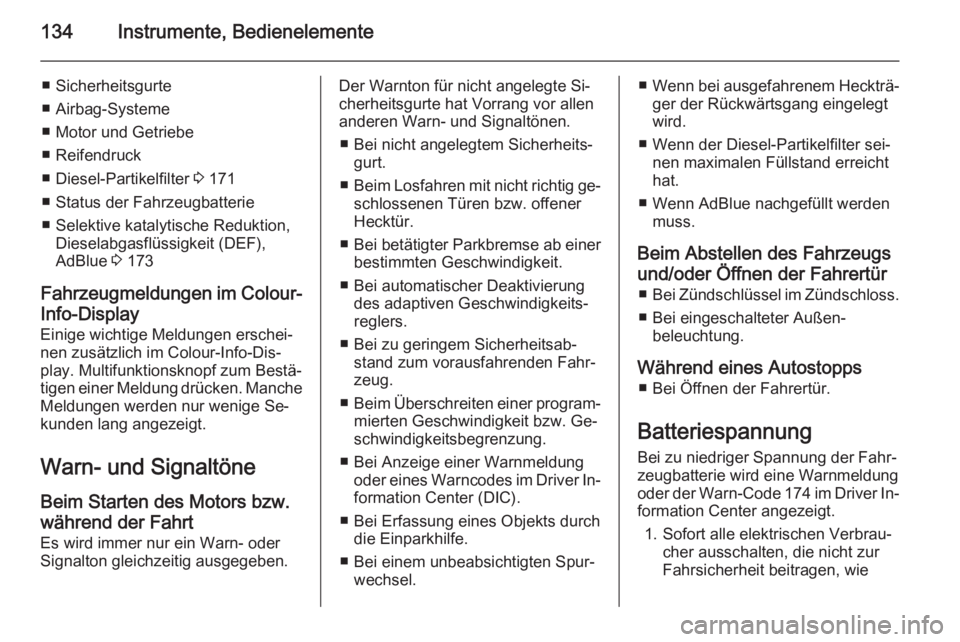

134Instrumente, Bedienelemente
■ Sicherheitsgurte
■ Airbag-Systeme
■ Motor und Getriebe
■ Reifendruck
■ Diesel-Partikelfilter 3 171
■ Status der Fahrzeugbatterie
■ Selektive katalytische Reduktion, Dieselabgasflüssigkeit (DEF),
AdBlue 3 173
Fahrzeugmeldungen im Colour-
Info-Display
Einige wichtige Meldungen erschei‐
nen zusätzlich im Colour-Info-Dis‐
play. Multifunktionsknopf zum Bestä‐
tigen einer Meldung drücken. Manche Meldungen werden nur wenige Se‐
kunden lang angezeigt.
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.Der Warnton für nicht angelegte Si‐
cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.
■ Bei nicht angelegtem Sicherheits‐ gurt.
■ Beim Losfahren mit nicht richtig ge‐
schlossenen Türen bzw. offenerHecktür.
■ Bei betätigter Parkbremse ab einer
bestimmten Geschwindigkeit.
■ Bei automatischer Deaktivierung des adaptiven Geschwindigkeits‐
reglers.
■ Bei zu geringem Sicherheitsab‐ stand zum vorausfahrenden Fahr‐
zeug.
■ Beim Überschreiten einer program‐
mierten Geschwindigkeit bzw. Ge‐
schwindigkeitsbegrenzung.
■ Bei Anzeige einer Warnmeldung oder eines Warncodes im Driver In‐formation Center (DIC).
■ Bei Erfassung eines Objekts durch die Einparkhilfe.
■ Bei einem unbeabsichtigten Spur‐ wechsel.■Wenn bei ausgefahrenem Heckträ‐
ger der Rückwärtsgang eingelegtwird.
■ Wenn der Diesel-Partikelfilter sei‐ nen maximalen Füllstand erreicht
hat.
■ Wenn AdBlue nachgefüllt werden muss.
Beim Abstellen des Fahrzeugs und/oder Öffnen der Fahrertür ■ Bei Zündschlüssel im Zündschloss.
■ Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostopps ■ Bei Öffnen der Fahrertür.
Batteriespannung Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
oder der Warn-Code 174 im Driver In‐ formation Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wie
