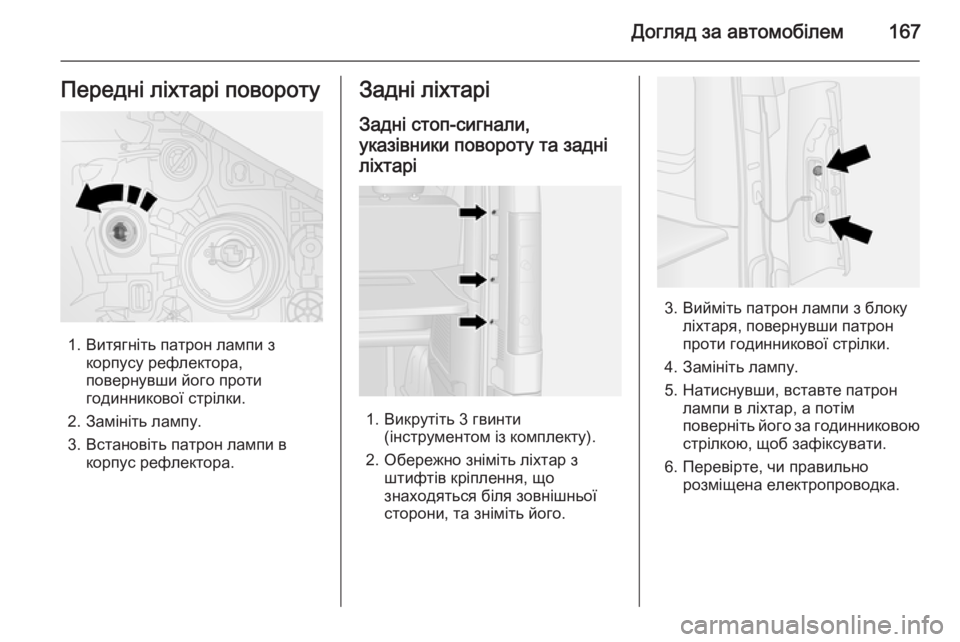

Догляд за автомобілем167Передні ліхтарі повороту
1. Витягніть патрон лампи зкорпусу рефлектора,
повернувши його проти
годинникової стрілки.
2. Замініть лампу.
3. Встановіть патрон лампи в корпус рефлектора.
Задні ліхтарі
Задні стоп-сигнали,
указівники повороту та задні
ліхтарі
1. Викрутіть 3 гвинти (інструментом із комплекту).
2. Обережно зніміть ліхтар з штифтів кріплення, що
знаходяться біля зовнішньої
сторони, та зніміть його.
3. Вийміть патрон лампи з блоку ліхтаря, повернувши патрон
проти годинникової стрілки.
4. Замініть лампу.
5. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
6. Перевірте, чи правильно розміщена електропроводка.

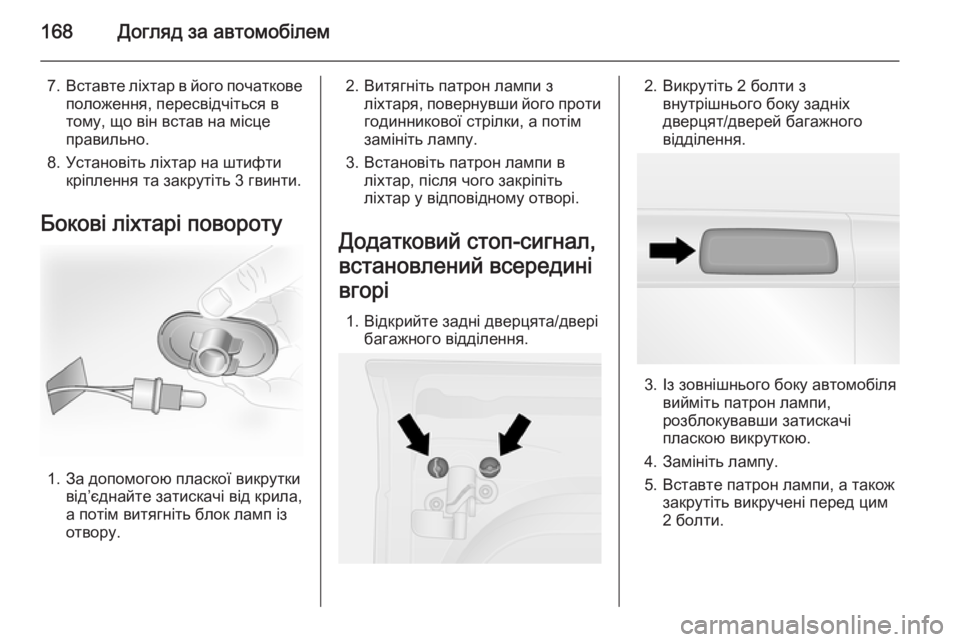

168Догляд за автомобілем
7.Вставте ліхтар в його початкове
положення, пересвідчіться в
тому, що він встав на місце
правильно.
8. Установіть ліхтар на штифти кріплення та закрутіть 3 гвинти.
Бокові ліхтарі повороту
1. За допомогою пласкої викрутки від’єднайте затискачі від крила,
а потім витягніть блок ламп із
отвору.
2. Витягніть патрон лампи з ліхтаря, повернувши його проти
годинникової стрілки, а потім
замініть лампу.
3. Встановіть патрон лампи в ліхтар, після чого закріпіть
ліхтар у відповідному отворі.
Додатковий стоп-сигнал,
встановлений всередині
вгорі
1. Відкрийте задні дверцята/двері багажного відділення.2. Викрутіть 2 болти з внутрішнього боку задніх
дверцят/дверей багажного
відділення.
3. Із зовнішнього боку автомобіля вийміть патрон лампи,
розблокувавши затискачі
пласкою викруткою.
4. Замініть лампу.
5. Вставте патрон лампи, а також закрутіть викручені перед цим
2 болти.

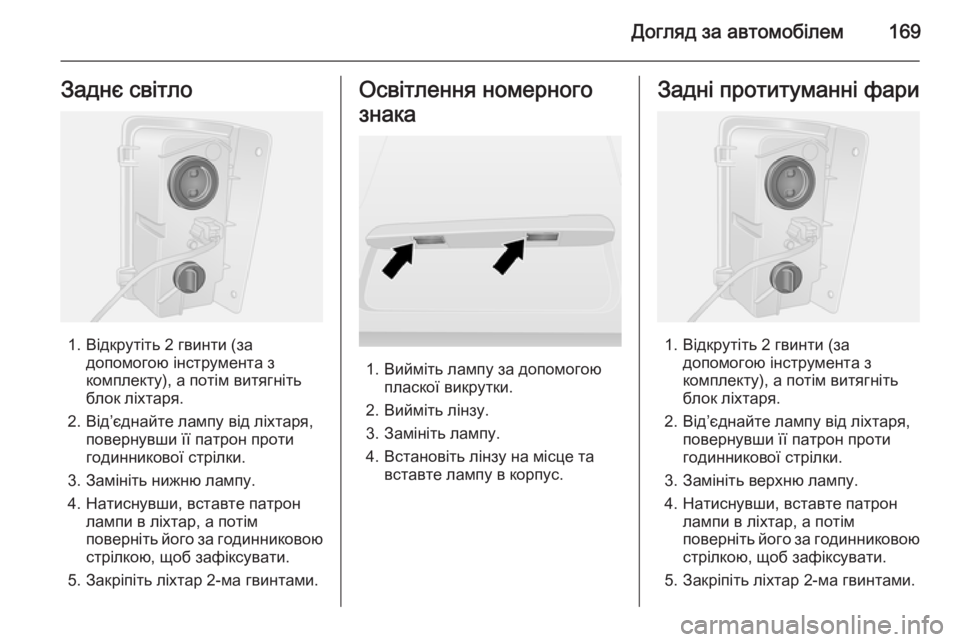

Догляд за автомобілем169Заднє світло
1. Відкрутіть 2 гвинти (задопомогою інструмента з
комплекту), а потім витягніть
блок ліхтаря.
2. Від’єднайте лампу від ліхтаря, повернувши її патрон проти
годинникової стрілки.
3. Замініть нижню лампу.
4. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
5. Закріпіть ліхтар 2-ма гвинтами.
Освітлення номерного
знака
1. Вийміть лампу за допомогою пласкої викрутки.
2. Вийміть лінзу.
3. Замініть лампу.
4. Встановіть лінзу на місце та вставте лампу в корпус.
Задні протитуманні фари
1. Відкрутіть 2 гвинти (за допомогою інструмента з
комплекту), а потім витягніть
блок ліхтаря.
2. Від’єднайте лампу від ліхтаря, повернувши її патрон проти
годинникової стрілки.
3. Замініть верхню лампу.
4. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
5. Закріпіть ліхтар 2-ма гвинтами.

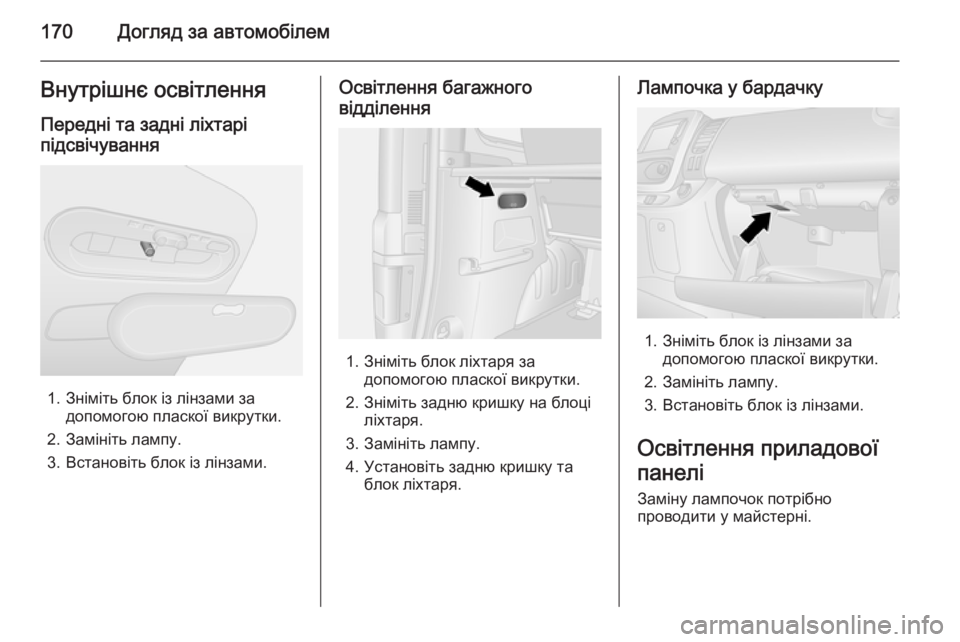

170Догляд за автомобілемВнутрішнє освітлення
Передні та задні ліхтарі
підсвічування
1. Зніміть блок із лінзами за допомогою пласкої викрутки.
2. Замініть лампу.
3. Встановіть блок із лінзами.
Освітлення багажного відділення
1. Зніміть блок ліхтаря за допомогою пласкої викрутки.
2. Зніміть задню кришку на блоці ліхтаря.
3. Замініть лампу. 4. Установіть задню кришку та блок ліхтаря.
Лампочка у бардачку
1. Зніміть блок із лінзами задопомогою пласкої викрутки.
2. Замініть лампу.
3. Встановіть блок із лінзами.
Освітлення приладової
панелі
Заміну лампочок потрібно
проводити у майстерні.

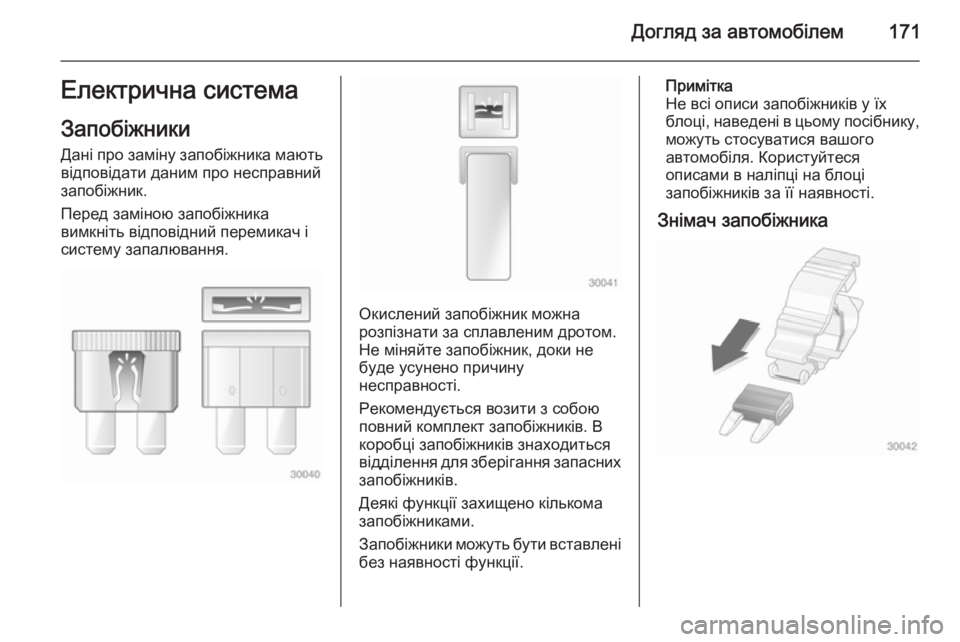

Догляд за автомобілем171Електрична система
Запобіжники Дані про заміну запобіжника маютьвідповідати даним про несправний
запобіжник.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Рекомендується возити з собою
повний комплект запобіжників. В
коробці запобіжників знаходиться
відділення для зберігання запасних
запобіжників.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені без наявності функції.
Примітка
Не всі описи запобіжників у їх
блоці, наведені в цьому посібнику,
можуть стосуватися вашого
автомобіля. Користуйтеся
описами в наліпці на блоці
запобіжників за її наявності.
Знімач запобіжника

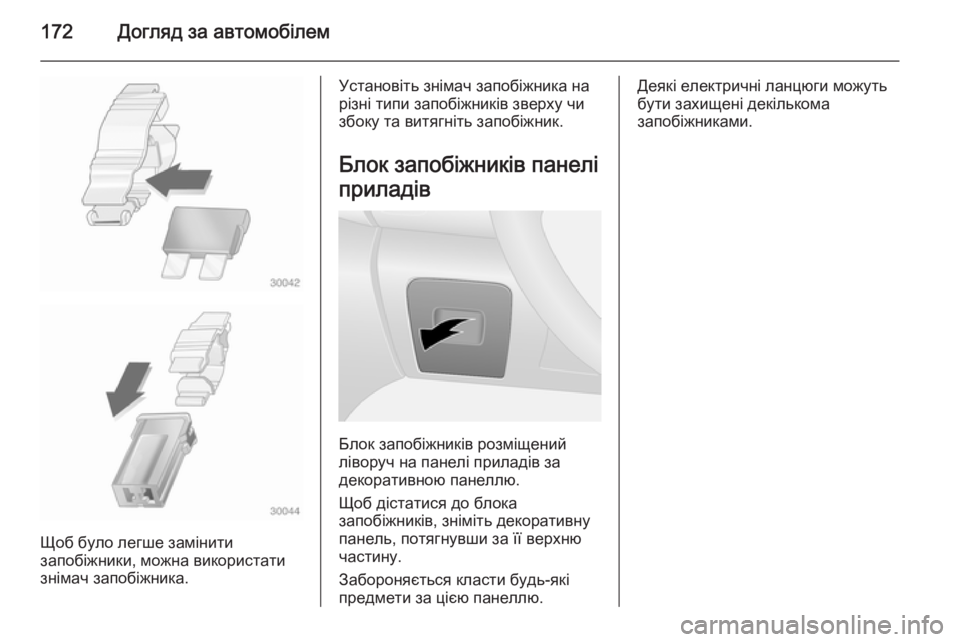

172Догляд за автомобілем
Щоб було легше замінити
запобіжники, можна використати
знімач запобіжника.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників панелі
приладів
Блок запобіжників розміщений
ліворуч на панелі приладів за
декоративною панеллю.
Щоб дістатися до блока
запобіжників, зніміть декоративну
панель, потягнувши за її верхню
частину.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.

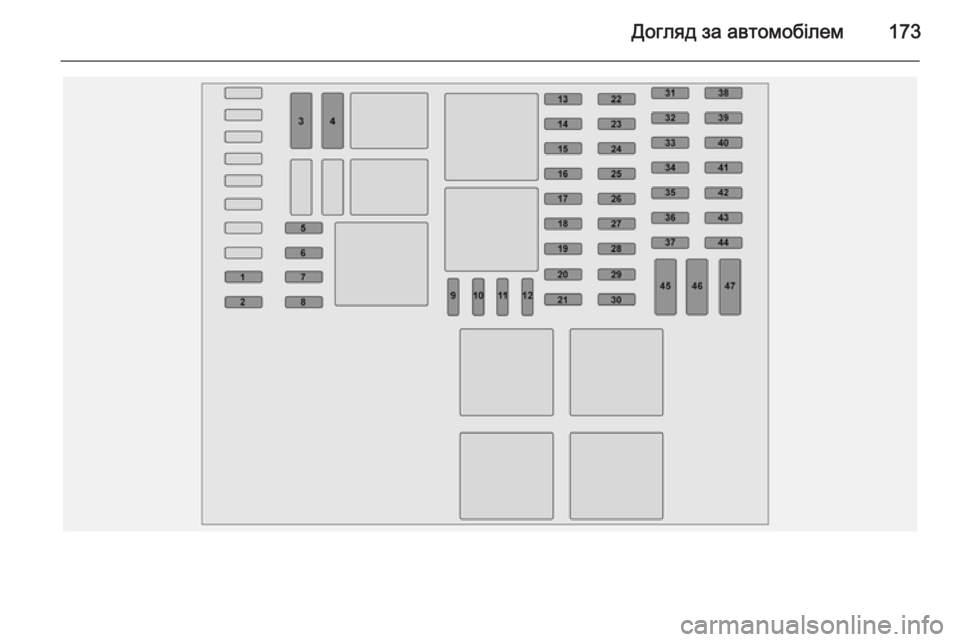

Догляд за автомобілем173

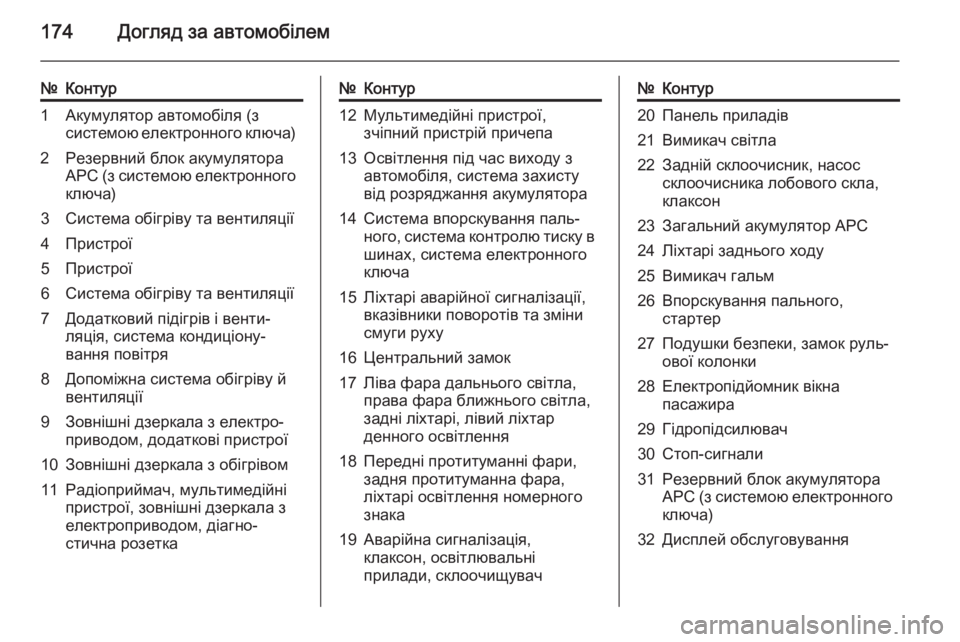

174Догляд за автомобілем
№Контур1Акумулятор автомобіля (з
системою електронного ключа)2Резервний блок акумулятора
APC (з системою електронного ключа)3Система обігріву та вентиляції4Пристрої5Пристрої6Система обігріву та вентиляції7Додатковий підігрів і венти‐
ляція, система кондиціону‐
вання повітря8Допоміжна система обігріву й
вентиляції9Зовнішні дзеркала з електро‐
приводом, додаткові пристрої10Зовнішні дзеркала з обігрівом11Радіоприймач, мультимедійні
пристрої, зовнішні дзеркала з
електроприводом, діагно‐
стична розетка№Контур12Мультимедійні пристрої,
зчіпний пристрій причепа13Освітлення під час виходу з
автомобіля, система захисту
від розряджання акумулятора14Система впорскування паль‐
ного, система контролю тиску в шинах, система електронного
ключа15Ліхтарі аварійної сигналізації,
вказівники поворотів та зміни
смуги руху16Центральний замок17Ліва фара дальнього світла,
права фара ближнього світла,
задні ліхтарі, лівий ліхтар
денного освітлення18Передні протитуманні фари,
задня протитуманна фара,
ліхтарі освітлення номерного
знака19Аварійна сигналізація,
клаксон, освітлювальні
прилади, склоочищувач№Контур20Панель приладів21Вимикач світла22Задній склоочисник, насос
склоочисника лобового скла,
клаксон23Загальний акумулятор APC24Ліхтарі заднього ходу25Вимикач гальм26Впорскування пального,
стартер27Подушки безпеки, замок руль‐
ової колонки28Електропідйомник вікна
пасажира29Гідропідсилювач30Стоп-сигнали31Резервний блок акумулятора
APC (з системою електронного ключа)32Дисплей обслуговування
