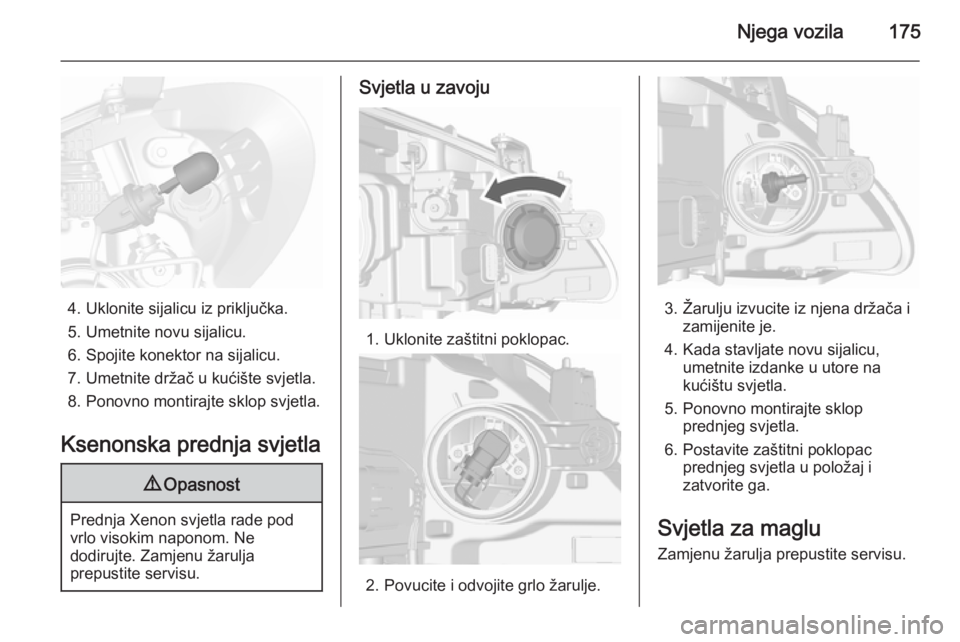

Njega vozila175
4. Uklonite sijalicu iz priključka.
5. Umetnite novu sijalicu.
6. Spojite konektor na sijalicu.
7. Umetnite držač u kućište svjetla. 8. Ponovno montirajte sklop svjetla.
Ksenonska prednja svjetla
9 Opasnost
Prednja Xenon svjetla rade pod
vrlo visokim naponom. Ne
dodirujte. Zamjenu žarulja
prepustite servisu.
Svjetla u zavoju
1. Uklonite zaštitni poklopac.
2. Povucite i odvojite grlo žarulje.
3. Žarulju izvucite iz njena držača i zamijenite je.
4. Kada stavljate novu sijalicu, umetnite izdanke u utore na
kućištu svjetla.
5. Ponovno montirajte sklop prednjeg svjetla.
6. Postavite zaštitni poklopac prednjeg svjetla u položaj i
zatvorite ga.
Svjetla za maglu
Zamjenu žarulja prepustite servisu.

176Njega vozilaPrednji pokazivači smjera
1. Držač sijalice zakrenite suprotnood kazaljki na satu i otkvačite ga.
2. Žarulju lagano gurnite upriključak, okrenite je u smjeru
suprotnom od kazaljki na satu,
izvadite i zamijenite žarulju.
3. Držač sijalice umetnite u kućište svjetla, zakrenite ga u smjeru
kazaljki na satu i učvrstite.
Stražnja svjetla Lijeva strana
1. Skinite oba poklopca i odvrnite vijke. Skinite ploču.
2. Uklonite poklopac.
Desna strana

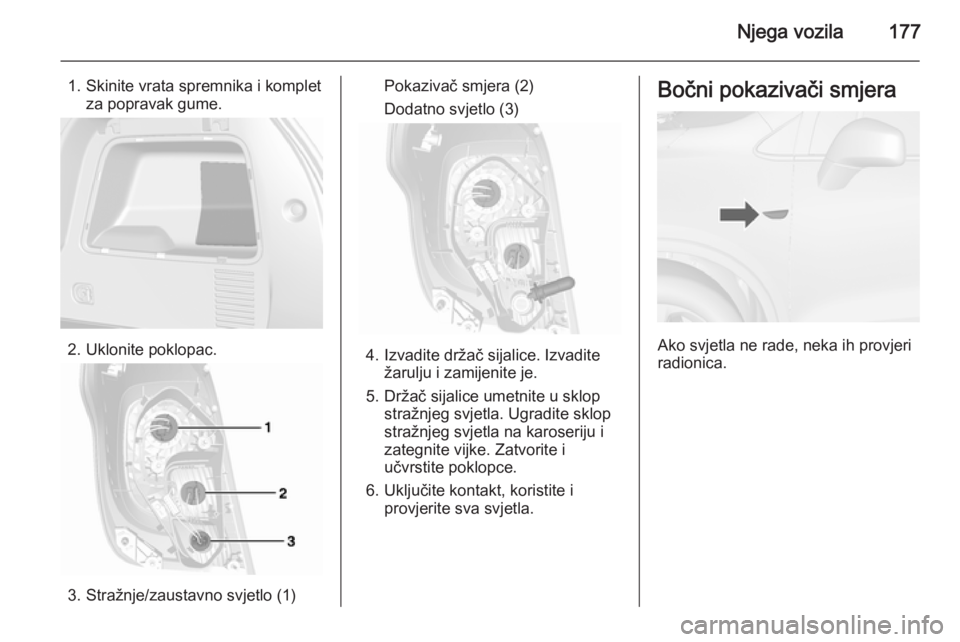

Njega vozila177
1. Skinite vrata spremnika i kompletza popravak gume.
2. Uklonite poklopac.
3. Stražnje/zaustavno svjetlo (1)
Pokazivač smjera (2)
Dodatno svjetlo (3)
4. Izvadite držač sijalice. Izvadite žarulju i zamijenite je.
5. Držač sijalice umetnite u sklop stražnjeg svjetla. Ugradite sklop
stražnjeg svjetla na karoseriju i
zategnite vijke. Zatvorite i
učvrstite poklopce.
6. Uključite kontakt, koristite i provjerite sva svjetla.
Bočni pokazivači smjera
Ako svjetla ne rade, neka ih provjeri
radionica.

178Njega vozilaSredišnje visoko
postavljeno kočno svjetlo
Ako središnje visoko postavljeno
kočno svjetlo nije ispravno, neka ga provjeri radionica.
Svjetlo registarske pločice
1. Svjetlo izdignite pomoću odvijača.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.
Držač sijalice zakrenite suprotno
od kazaljki na satu za odspajanje.
3. Izvadite sijalicu iz držača i zamijenite je.
4. Držač sijalice umetnite u kućište svjetla i zakrenite u smjeru
kazaljki na satu.
5. Umetnite kućište sijalice i učvrstite ga odvijačem.
Unutarnja svjetla
Uslužna (pomoćna) svjetla 1. Plosnatim odvijačem izgurajte suprotni kraj prekidača za svjetlo i
izvadite ga.
2. Izvadite sijalicu.
3. Zamijenite sijalicu.
4. Postavite natrag sklop svjetla.
Svjetlo prtljažnika
1. Svjetlo izdignite pomoću odvijača.
2. Izvadite žarulju.

Njega vozila179
3. Umetnite novu sijalicu.
4. Ugradite svjetlo.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U kutiji iznad pozitivne stezaljke
akumulatora se nalaze neki glavni
osigurači. Ako je potrebno, zamijenite
ih u radionici.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru

180Njega vozila
Kutija s osiguračima se nalazi u
prostoru motora.
Odvojite poklopac, podignite ga gore
i uklonite.Mini osiguračiBr.Strujni krug1Krovni otvor2Vanjska ogledala3–4–5Upravljački modul električne kočnice6Inteligentni osjetnik za
akumulator7–8Upravljački modul mjenjača9–10Podešavanje snopa prednjih
svjetala11Brisač stražnjeg prozora12Grijanje stražnjeg stakla13Izvršni članak prednjeg svjetla
(lijevo)14Grijanje vanjskih ogledalaBr.Strujni krug15–16Grijanje sjedala17Upravljački modul mjenjača18Upravljački modul motora19Pumpa goriva20–21Ventilator hlađenja22–23Svitak paljenja/upravljački
modul motora24Pumpa perača25Izvršni članak prednjeg svjetla
(desno)26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30Sustav ispuha31Lijevo dugo svjetlo

Njega vozila181
Br.Strujni krug32Desno dugo svjetlo33Upravljački modul motora34Sirena35Klima uređaj36Prednje svjetlo za maglu
Osigurači J-case
Br.Strujni krug1Upravljački modul električne
kočnice2Prednji brisač3Ventilator hlađenja4Priključak za struju kutije s
osiguračima ploče s
instrumentima5–6Grijač goriva7–8Ventilator hlađenja9Ventilator hlađenjaBr.Strujni krug10Upravljački modul motora/
žarnica11Elektropokretač
Kutija s osiguračima ploče
s instrumentima
Blok osigurača u putničkom prostoru
nalazi se na donjoj strani ploče s instrumentima na vozačevoj strani.
Za pristup osiguračima uklonite
spremnik.
Ako želite ukloniti spremnik, otvorite ga i povucite.
Mini osigurači

182Njega vozila
Br.Strujni krug1Upravljački modul karoserije2Upravljački modul karoserije3Upravljački modul karoserije4Upravljački modul karoserije5Upravljački modul karoserije6Upravljački modul karoserije7Upravljački modul karoserije8Upravljački modul karoserije9Kontakt brava10Sigurnosni dijagnostički modul11Konektor podatkovne veze12Kontrola klime13Vrata prtljažnika14Pomoć pri parkiranju15Upozorenje za napuštanje trake,
unutarnji retrovizor16Prilagodljiva prednja svjetla17Električni prozor, vozačBr.Strujni krug18Senzor za kišu19Upravljački modul karoserije,
regulacija napona20Kolo upravljača21Priključnica za napajanje pribora izmjeničnom strujom/automatski
mjenjač22Upaljač za cigarete/priključnica
za napajanje pribora
istosmjernom strujom23Rezerva24Rezerva25Rezerva26Rezerva27Sklop u ploči s instrumentima/
pomoćni grijač/sklopka spojke28Prilagodljiva prednja svjetla/
pretvarač napona/sklopka za
prednja svjetla29Rezerva30RezervaBr.Strujni krug31Sklop u ploči s instrumentima32Infotainment sustav/zvučni
signal33Zaslon, Infotainment sustav34Onstar UHP/DAB
S/B osigurači
Br.Strujni krug01Rezerva02Rezerva03Električni prozori, naprijed04Električni prozori, otraga05Logistički način rada06Rezerva07Rezerva08Rezerva
