Page 81 of 221
Instrument och reglage79Bränslevalsreglage
Tryck på LPG för att växla mellan
bensin- och gasoldrift. Lysdioden i
knappen visar aktuellt driftläge.
Lysdioden är
släckt=BensindriftLysdioden lyser=GasdriftLysdioden
blinkar=Det går inte att
byta, en typ av
bränsle är slut
Så snart gastanken är tom sker en
automatisk omkoppling till bensindrift
tills tändningen slås av.
Bränsle för gasdrift 3 146.
Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen
det vänstra
området=motorns drifttemp‐
eratur har ännu
inte uppnåttsdet mittre
området=normal drifttemp‐
eraturdet högra
området=temperaturen för
högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
Page 82 of 221

80Instrument och reglage
I högnivå- och högnivåkombidisp‐
layen visas oljans återstående livs‐ längd i Inställningar .
På mellannivådisplayen visas oljans återstående livslängd av kon‐
trollampan I då tändningen är på‐
slagen men motorn är avstängd.
Menyn och funktionen kan väljas med
knapparna på blinkersspaken.
För att visa oljans återstående livs‐
längd:
Tryck på MENU för att välja
Inställningar .
Vrid inställningsratten för att välja
Återstående oljelivslängd .
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att få hjälp.
Tryck på knappen SET/CLR för att
återställa. Tändningen måste vara på men motorn ska inte vara igång.
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja eller en varningskod i förar‐
informationscentralen (DIC). Låt en
verkstad byta oljan och filtret inom en
vecka eller 500 km (beroende på
vilket som inträffar först).
Förarinformationscentrum (DIC)
3 88.
Serviceinformation 3 197.
Kontrollampor Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera be‐
roende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.Kontrollampornas färger betyder:Rött=Fara, viktig påminnelseGul=Varning, hänvisning, felGrön=InkopplingsbekräftelseBlått=InkopplingsbekräftelseVit=Inkopplingsbekräftelse
Page 83 of 221
Instrument och reglage81

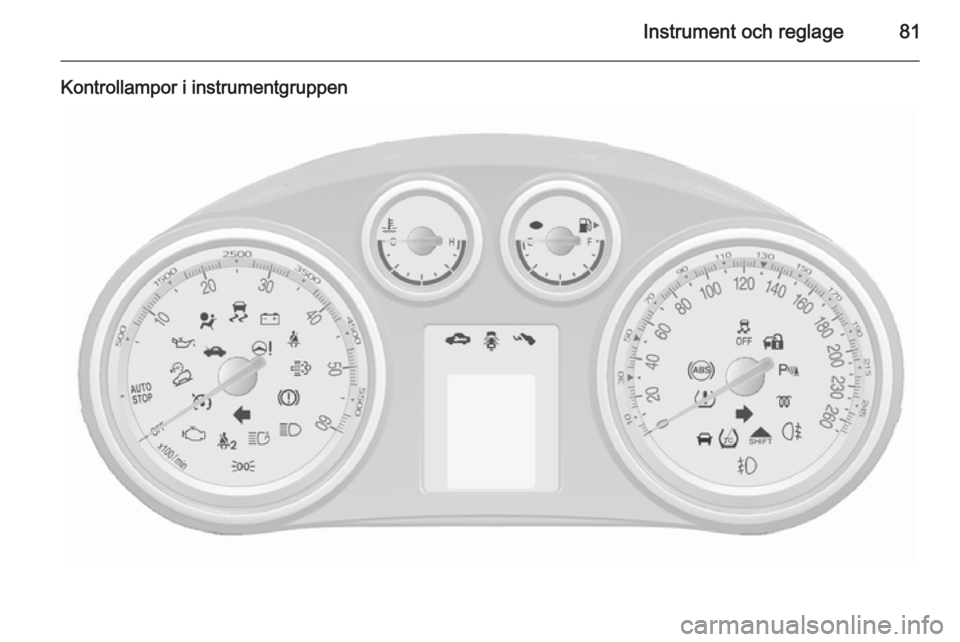

Kontrollampor i instrumentgruppen
Page 84 of 221

82Instrument och reglage
Kontrollampor i mittkonsolen
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 164, säkringar
3 171.
Blinkers 3 107.
Bältespåminnare
X för förarsätet lyser eller blinkar rött.
k för passagerarsätet fram lyser eller
blinkar rött när någon sitter i sätet.
Y för baksätena tänds på förar‐
informationscentralen (DIC).
När tändningen slås på lyser kon‐
trollampan i flera sekunder.
Om ett säkerhetsbälte lossas medan
fordonet är i rörelse tänds indikering‐
slampan.
Om säkerhetsbältet sätts fast släcks
indikeringslampan.
Trepunktsbälten 3 40.
Airbag och bältessträckare v lyser rött.
När tändningen slås på lyser kon‐
trollampan i några sekunder. Om den inte tänds, inte släcks efter några
sekunder eller tänds under körning ärdet fel på airbagsystemet. Uppsök en verkstad för att få hjälp. Airbags och
bältessträckarna kanske inte utlöses
vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 39,
3 42.
Deaktivering av airbag V lyser gult.
Passagerarplatsens främre airbag är
aktiverad.
* lyser gult.
Passagerarplatsens främre airbag är
deaktiverad 3 47.

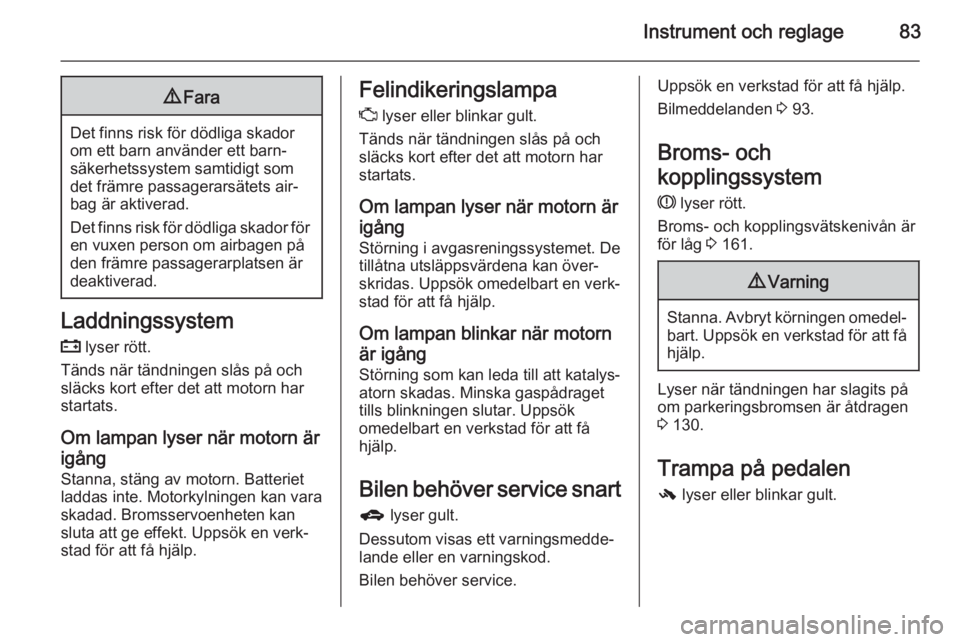

Page 85 of 221

Instrument och reglage839Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång Stanna, stäng av motorn. Batteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
Om lampan blinkar när motorn är igång Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Bilen behöver service snart g lyser gult.
Dessutom visas ett varningsmedde‐
lande eller en varningskod.
Bilen behöver service.Uppsök en verkstad för att få hjälp.
Bilmeddelanden 3 93.
Broms- och
kopplingssystem
R lyser rött.
Broms- och kopplingsvätskenivån är
för låg 3 161.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när tändningen har slagits på
om parkeringsbromsen är åtdragen
3 130.
Trampa på pedalen - lyser eller blinkar gult.
Page 86 of 221

84Instrument och reglage
Lyser
Kopplingspedalen måste trampas
ned för att du ska kunna starta motorn i Autostop-läge. Stopp/start-system
3 121.
Blinkar Kopplingspedalen måste trampas ner för en huvudstart av motorn 3 17,
3 119.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐ ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-reg‐
lering.
Låsningsfritt bromssystem 3 129.Uppväxling
När uppväxling rekommenderas föratt spara bränsle lyser [ grönt eller
visas som en symbol i förarinforma‐ tionscentralen eller högnivåkombi‐
displayen.
ECO körassistent 3 95.
Descent control system
u lyser eller blinkar grönt.
Descent control system 3 132
Lyser Systemet är driftklart.
Blinkar Systemet aktiveras.
Servostyrning c lyser gult.
Den tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.Om indikatorn inte släcks efter några
sekunder eller om den tänds under
körning är det fel på servostyrnings‐
systemet.
Uppsök en verkstad för att få hjälp.
Filbytesvarning
) lyser grönt eller gult respektive
blinkar gult.
Lyser grönt Systemet är på och redo för drift.
Lyser gult
Fel i systemet. Uppsök en verkstad
för att få hjälp.
Blinkar gult
Systemet känner igen ett oavsiktligt
filbyte.
Parkeringshjälp med
ultraljud
r lyser gult.
Störning i systemet
eller
Page 87 of 221

Instrument och reglage85
Störning på grund av att sensorerna
är täckta av smuts, is eller snö
eller
Störningar på grund av externa ultra‐
ljudskällor. När störningskällan har
avlägsnats kommer systemet att
fungera normalt.
Låt en verkstad åtgärda orsaken till
felet i systemet.
Ultraljudssensorer för parkerings‐
hjälp 3 138.
Elektronisk stabilitetsreg‐
lering av
n lyser gult.
Systemet deaktiveras.
Elektronisk stabilitetsreg‐
lering och
drivkraftsreglering b lyser eller blinkar gult.Lyser
Det finns ett fel i systemet. Det är möj‐ ligt att köra vidare. Körstabiliteten kan
försämras beroende på vägbanans
beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Blinkar
Systemet är aktivt inkopplat. Motor‐ effekten kan minskas och bilen kan
automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 131, Drivkraftsreglering 3 131.
Drivkraftsreglering av k lyser gult.
Systemet deaktiveras.
Förglödning ! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.Dieselpartikelfilter
% lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.
Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser Dieselpartikelfiltret är fullt. Starta ren‐
göringsprocessen så snart som möj‐
ligt.
Blinkar Filtrets maximala påfyllningsnivå har
uppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 123, stopp/start-
system 3 121.
Övervakningssystem för
däcktryck
w lyser eller blinkar gult.
Page 88 of 221

86Instrument och reglage
Lyser
Ringtrycksförlust! Stanna omedelbart och kontrollera ringtrycket.
Blinkar Störning i systemet eller montering av
ett hjul utan trycksensor (t.ex. reserv‐ hjul). Efter 60-90 sekunder lyser kon‐
trollampan kontinuerligt. Uppsök en verkstad för att få hjälp.
Övervakningssystem för däcktryck
3 178.
Motoroljetryck I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Försök att komma ut ur trafik‐ strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.9 Varning
När motor är avstängd krävs be‐
tydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du kon‐
taktar en verkstad för att få hjälp
3 158.
Låg bränslenivå
i lyser eller blinkar gult.
Lyser
Bränslenivån i tanken är för låg.
Blinkar
Bränsletanken är tom! Tanka omedel‐ bart! Låt aldrig tanken bli tom.
Katalysator 3 124.
Lufta dieselbränslesystemet 3 163.
Startspärr d blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Låt en verkstad åtgärda orsaken till
felet.
Ytterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 102.
Helljus
C lyser blått.
