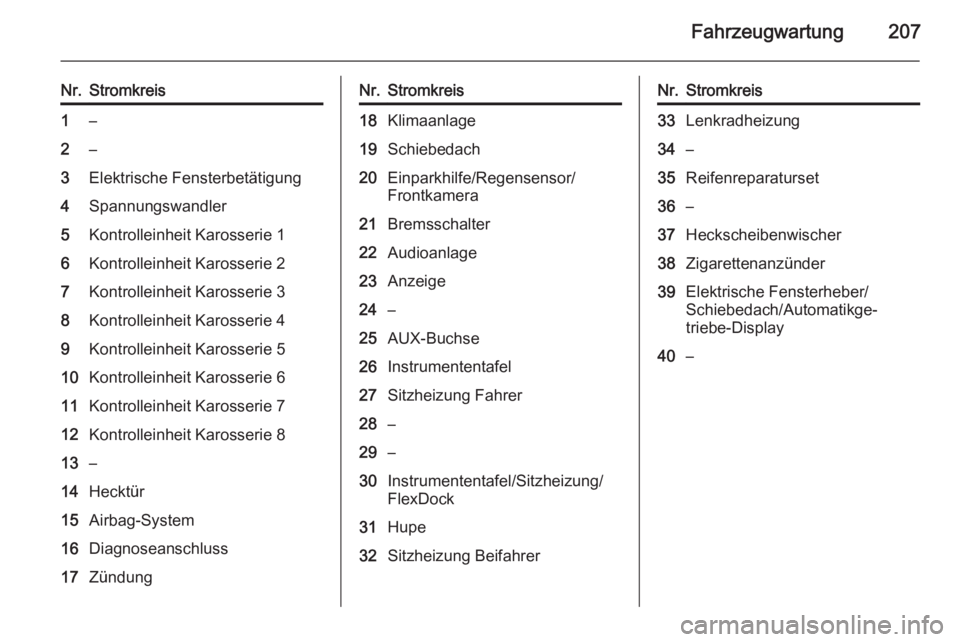

Fahrzeugwartung207
Nr.Stromkreis1–2–3Elektrische Fensterbetätigung4Spannungswandler5Kontrolleinheit Karosserie 16Kontrolleinheit Karosserie 27Kontrolleinheit Karosserie 38Kontrolleinheit Karosserie 49Kontrolleinheit Karosserie 510Kontrolleinheit Karosserie 611Kontrolleinheit Karosserie 712Kontrolleinheit Karosserie 813–14Hecktür15Airbag-System16Diagnoseanschluss17ZündungNr.Stromkreis18Klimaanlage19Schiebedach20Einparkhilfe/Regensensor/
Frontkamera21Bremsschalter22Audioanlage23Anzeige24–25AUX-Buchse26Instrumententafel27Sitzheizung Fahrer28–29–30Instrumententafel/Sitzheizung/
FlexDock31Hupe32Sitzheizung BeifahrerNr.Stromkreis33Lenkradheizung34–35Reifenreparaturset36–37Heckscheibenwischer38Zigarettenanzünder39Elektrische Fensterheber/
Schiebedach/Automatikge‐
triebe-Display40–

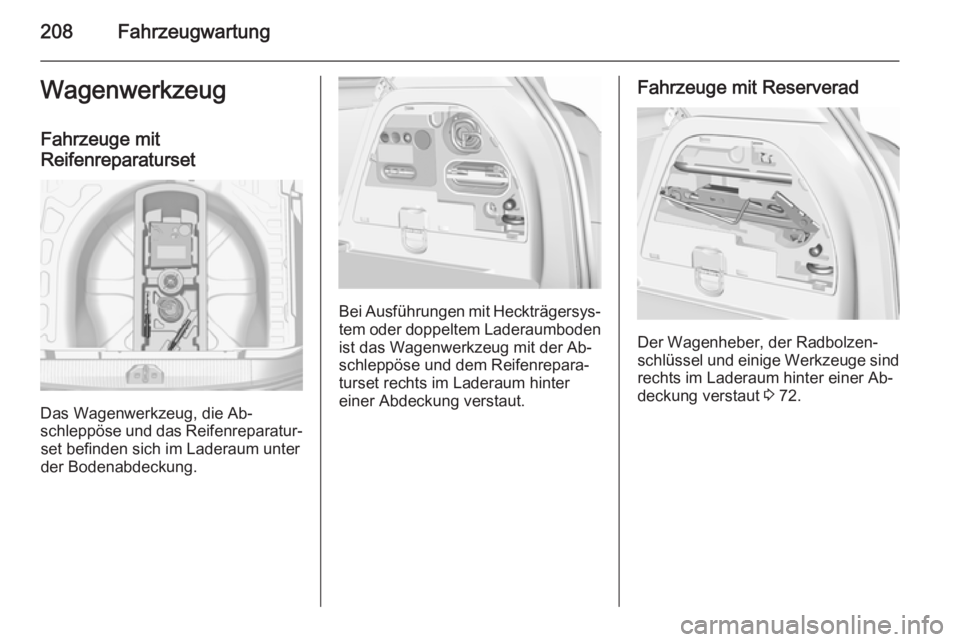

208FahrzeugwartungWagenwerkzeugFahrzeuge mit
Reifenreparaturset
Das Wagenwerkzeug, die Ab‐
schleppöse und das Reifenreparatur‐ set befinden sich im Laderaum unter
der Bodenabdeckung.
Bei Ausführungen mit Heckträgersys‐
tem oder doppeltem Laderaumboden ist das Wagenwerkzeug mit der Ab‐
schleppöse und dem Reifenrepara‐
turset rechts im Laderaum hinter
einer Abdeckung verstaut.
Fahrzeuge mit Reserverad
Der Wagenheber, der Radbolzen‐
schlüssel und einige Werkzeuge sind rechts im Laderaum hinter einer Ab‐
deckung verstaut 3 72.

Fahrzeugwartung209Räder und Reifen
Reifenzustand, Felgenzustand Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Wir empfehlen, die Vorder- und Hin‐
terräder nicht zu tauschen, da dies
die Fahrzeugstabilität beeinträchti‐
gen kann. Immer die weniger ver‐
schlissenen Reifen an die Hinter‐ achse montieren.
Winterreifen
Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 250.
Die Reifengröße 185/60 R 15 ist nur
für Winterreifen zulässig.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Reifenbezeichnungen
Z. B. 195/55 R 16 95 H195=Reifenbreite in mm55=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlat16=Felgendurchmesser in Zoll95=Tragfähigkeits-Kennzahl,
Beispiel: „95“ entspricht
690 kgH=Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/hV=bis 240 km/hW=bis 270 km/h
Reifen mit vorgeschriebener
Laufrichtung Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden,
dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil) an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen.
Dies gilt auch bei Fahrzeugen mit
Reifendruck-Kontrollsystem.
Ventilkappe abschrauben.

210Fahrzeugwartung
Reifendruck 3 250.
Das Reifendruckhinweisschild am
rechten Türrahmen gibt die Original‐
reifen und die entsprechenden Rei‐
fendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen.
Ermitteln Sie den richtigen Reifen‐
druckwert anhand der folgenden
Schritte:
■ Motoridentifikationsnummer ermit‐ teln. Motordaten 3 242.
■ Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die mög‐ lichen Reifenkombinationen 3 250.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten. Nach dem Anpassen des
Reifendrucks die Zündung einschal‐ ten und im Driver Information Center
auf der Seite Reifenbelastung die ent‐
sprechende Einstellung auswählen
3 96.
Reifendruck-
Kontrollsystem
Das Reifendruck-Kontrollsystem (TMPS) überprüft den Druck aller vier Reifen einmal pro Minute, sobald die
Fahrzeuggeschwindigkeit einen be‐
stimmten Grenzwert überschreitet.

Fahrzeugwartung211Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐ fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Typgenehmigung ungültig.
Die aktuellen Reifendrücke können
im Fahrzeugmenü im Driver Informa‐
tion Center (DIC) angezeigt werden.
Das Menü kann mit den Tasten auf
dem Blinkerhebel aufgerufen werden.
Die Taste MENU drücken, um das
Fahrzeugmenü auszuwählen.
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.
Baselevel- und Midlevel-Display:Die Reifendrücke werden für jeden
Reifen jeweils auf einer eigenen Seite angezeigt.
Uplevel-Display:

212Fahrzeugwartung
Die Reifendrücke aller Reifen werden
auf einer einzigen Seite angezeigt.
Der Systemstatus und Druckwarnun‐ gen werden durch eine Meldung mit
dem Hinweis auf den betreffenden Reifen im DIC angezeigt.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 94.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 250.
Wenn w 60 bis 90 Sekunden lang
blinkt und dann im Dauerlicht auf‐
leuchtet, liegt ein Fehler im System
vor. Hilfe einer Werkstatt in Anspruch nehmen.
Zur Aktualisierung der Reifendruck‐
werte im DIC muss das Fahrzeug ge‐
gebenenfalls nach dem Aufpumpen
eine Zeit lang gefahren werden. In
dieser Zeit kann die Anzeige w auf‐
leuchten.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt erlischt, kann dies ein Hinweis
auf einen nachlassenden Reifen‐
druck sein. Reifendruck prüfen.
Fahrzeugmeldungen 3 104.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Reifen ist das Reifen‐
druck-Kontrollsystem nicht aktiv.
Kontrollleuchte w leuchtet auf. Für
die übrigen drei Reifen ist das System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systemsführen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.
Externe Funkanlagen mit hoher Leis‐
tung können das Reifendruck-Kon‐
trollsystem stören.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim ver‐
schraubten Sensor den Ventilkörper
und den Dichtring ersetzen. Beim ge‐ clipsten Sensor den kompletten Ven‐
tilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 250 an die Beladung an‐
passen und im Menü
Reifenbelastung im Driver Informa‐
tion Center (DIC), Fahrzeug-Menü
3 96 die entsprechende Einstellung
auswählen.
Baselevel- und Midlevel-Display:

Fahrzeugwartung213
wählen■ LO für Komfort-Reifendruck mit bis
zu drei Insassen.
■ ECO für Eco-Reifendruck mit bis zu
drei Insassen.
■ Hi bei voller Beladung.
Uplevel-Display:wählen ■ Leicht für Komfort-Reifendruck mit
bis zu drei Insassen
■ Eco für Eco-Reifendruck mit bis zu
drei Insassen
■ Max bei voller Beladung
TPMS-Sensorabgleich Jeder TPMS-Sensor hat einen ein‐
deutigen Identifizierungscode. Nach
dem Umsetzen der Räder, dem Aus‐
tausch des kompletten Radsatzes
oder dem Austausch eines oder meh‐
rerer TPMS-Sensoren muss der Iden‐
tifizierungscode auf die neue Radpo‐
sition abgestimmt werden. Der
TPMS-Sensorabgleich muss außer‐
dem ausgeführt werden, wenn das
eingesetzte Reserverad wieder durch einen normalen Reifen mit TPMS-
Sensor ersetzt wird.
Die Störungsanzeige w und die
Warnmeldung oder der Code sollten
beim nächsten Zündzyklus erlö‐
schen. Die Sensoren werden mit
einem Anlernwerkzeug für das TPMS
in der folgenden Reifenfolge auf die
Radpositionen abgestimmt: linkes
Vorderrad, rechtes Vorderrad, rech‐
tes Hinterrad, linkes Hinterrad. Der
Blinker an der jeweils aktiven Position leuchtet auf, bis der Sensor neu ab‐
gestimmt ist.
Wenden Sie sich zwecks Wartung
oder Erwerb eines Anlernwerkzeugs
an Ihre Werkstatt. Die Abstimmung
der ersten Radposition dauert
2 Minuten, die Abstimmung aller vier
Radpositionen insgesamt 5 Minuten.
Wenn der Vorgang länger dauert,
wird die Abstimmung abgebrochen
und Sie müssen wieder von vorne be‐
ginnen.

214Fahrzeugwartung
Schritte des TPMS-Sensorabgleichs:1. Die Parkbremse anziehen.
2. Zündung einschalten.
3. Bei Fahrzeugen mit Automatikge‐
triebe den Wählhebel in Stellung
P bringen.
Bei Fahrzeugen mit automatisier‐
tem Schaltgetriebe: Bremspedal
gedrückt halten. Den Wählhebel
in Stellung N bringen und
5 Sekunden halten, bis im DIC P
angezeigt wird. P zeigt an, dass
der TMPS-Sensorabgleich ge‐
startet werden kann.
Bei Fahrzeugen mit Schaltge‐
triebe: Leerlauf einlegen.
4. Wählen Sie mit der Taste MENU
am Blinkerhebel das
Fahrzeugmenü im DIC aus.
5. Mit dem Einstellrädchen zum Rei‐
fendruckmenü blättern.
Baselevel- und Midlevel-Display:
Uplevel-Display:
6. Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung muss eingeblendet wer‐
den, die eine Bestätigung des
Vorgangs anfordert.
7. Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei
Huptöne zeigen an, dass sich der Empfänger im Anlernmodus be‐
findet.
8. Mit dem linken Vorderrad begin‐ nen.
9. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die Rei‐
fenflanke halten. Dann die Taste
drücken, um den TPMS-Sensor
zu aktivieren. Ein Hupsignalton
bestätigt, dass der Identifizie‐
rungscode des Sensors auf diese Radposition abgestimmt wurde.
10. Zum rechten Vorderrad gehen und den Vorgang in Schritt 9 wie‐derholen.
11. Zum rechten Hinterrad gehen und
den Vorgang in Schritt 9 wieder‐
holen.
