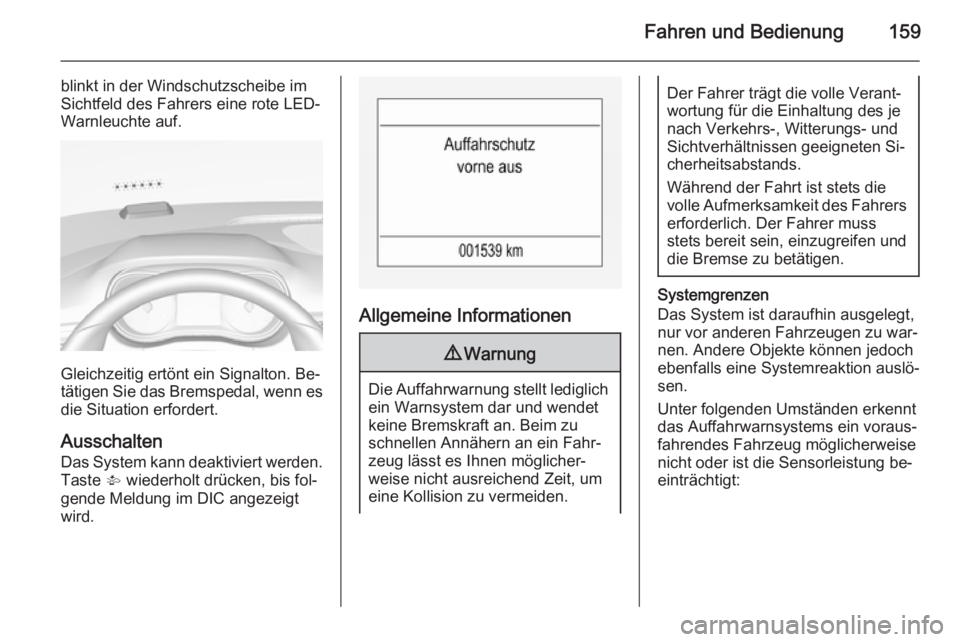

Fahren und Bedienung159
blinkt in der Windschutzscheibe im
Sichtfeld des Fahrers eine rote LED- Warnleuchte auf.
Gleichzeitig ertönt ein Signalton. Be‐
tätigen Sie das Bremspedal, wenn es die Situation erfordert.
Ausschalten Das System kann deaktiviert werden.
Taste V wiederholt drücken, bis fol‐
gende Meldung im DIC angezeigt
wird.
Allgemeine Informationen
9 Warnung
Die Auffahrwarnung stellt lediglich
ein Warnsystem dar und wendet
keine Bremskraft an. Beim zu
schnellen Annähern an ein Fahr‐
zeug lässt es Ihnen möglicher‐
weise nicht ausreichend Zeit, um
eine Kollision zu vermeiden.
Der Fahrer trägt die volle Verant‐
wortung für die Einhaltung des je
nach Verkehrs-, Witterungs- und
Sichtverhältnissen geeigneten Si‐
cherheitsabstands.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, einzugreifen und
die Bremse zu betätigen.
Systemgrenzen
Das System ist daraufhin ausgelegt,
nur vor anderen Fahrzeugen zu war‐
nen. Andere Objekte können jedoch
ebenfalls eine Systemreaktion auslö‐
sen.
Unter folgenden Umständen erkennt
das Auffahrwarnsystems ein voraus‐
fahrendes Fahrzeug möglicherweise
nicht oder ist die Sensorleistung be‐
einträchtigt:

160Fahren und Bedienung
■ auf kurvigen Strecken
■ bei witterungsbedingter schlechter Sicht, z. B. bei Nebel, Regen oder
Schneefall
■ wenn der Sensor durch Schnee, Eis, Schneematsch, Schlamm oderSchmutz verdeckt ist bzw. bei
Schäden an der Windschutz‐
scheibe

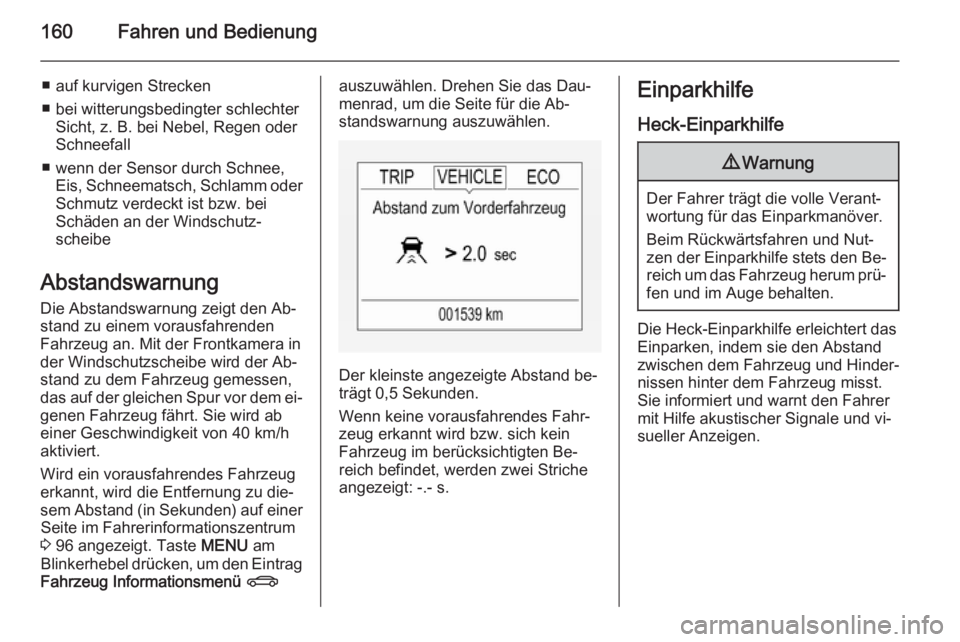

Abstandswarnung
Die Abstandswarnung zeigt den Ab‐
stand zu einem vorausfahrenden
Fahrzeug an. Mit der Frontkamera in
der Windschutzscheibe wird der Ab‐
stand zu dem Fahrzeug gemessen,
das auf der gleichen Spur vor dem ei‐ genen Fahrzeug fährt. Sie wird ab
einer Geschwindigkeit von 40 km/h
aktiviert.
Wird ein vorausfahrendes Fahrzeug
erkannt, wird die Entfernung zu die‐
sem Abstand (in Sekunden) auf einer Seite im Fahrerinformationszentrum
3 96 angezeigt. Taste MENU am
Blinkerhebel drücken, um den Eintrag
Fahrzeug Informationsmenü Xauszuwählen. Drehen Sie das Dau‐
menrad, um die Seite für die Ab‐
standswarnung auszuwählen.
Der kleinste angezeigte Abstand be‐
trägt 0,5 Sekunden.
Wenn keine vorausfahrendes Fahr‐ zeug erkannt wird bzw. sich keinFahrzeug im berücksichtigten Be‐
reich befindet, werden zwei Striche
angezeigt: -.- s.
Einparkhilfe
Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und Nut‐
zen der Einparkhilfe stets den Be‐ reich um das Fahrzeug herum prü‐
fen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale und vi‐ sueller Anzeigen.

Fahren und Bedienung161

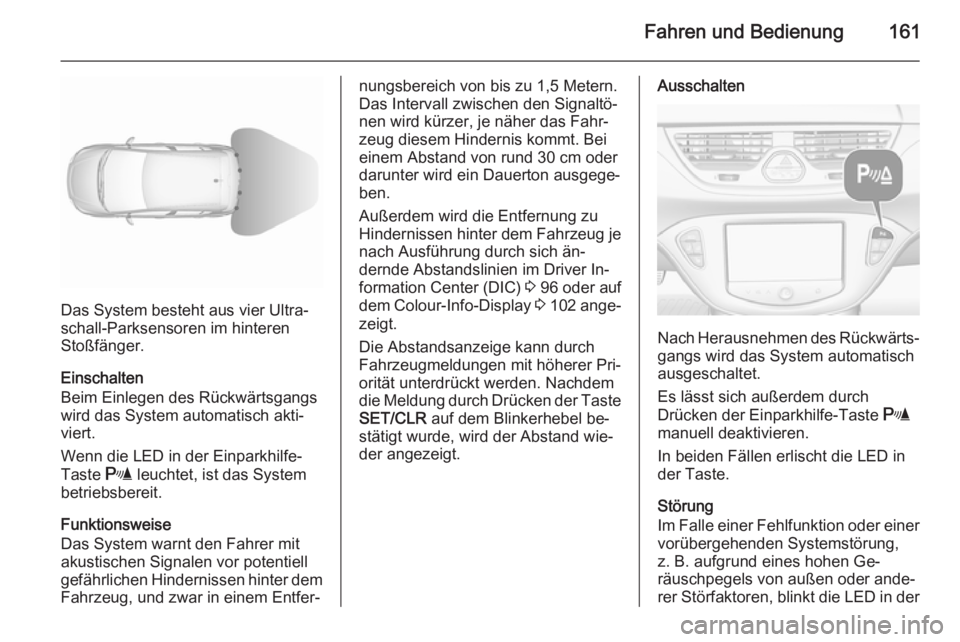

Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potentiell
gefährlichen Hindernissen hinter dem
Fahrzeug, und zwar in einem Entfer‐
nungsbereich von bis zu 1,5 Metern.
Das Intervall zwischen den Signaltö‐
nen wird kürzer, je näher das Fahr‐
zeug diesem Hindernis kommt. Bei
einem Abstand von rund 30 cm oder darunter wird ein Dauerton ausgege‐
ben.
Außerdem wird die Entfernung zu
Hindernissen hinter dem Fahrzeug je nach Ausführung durch sich än‐
dernde Abstandslinien im Driver In‐ formation Center (DIC) 3 96 oder auf
dem Colour-Info-Display 3 102 ange‐
zeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer Pri‐
orität unterdrückt werden. Nachdem
die Meldung durch Drücken der Taste
SET/CLR auf dem Blinkerhebel be‐
stätigt wurde, wird der Abstand wie‐
der angezeigt.Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
In beiden Fällen erlischt die LED in
der Taste.
Störung
Im Falle einer Fehlfunktion oder einer
vorübergehenden Systemstörung,
z. B. aufgrund eines hohen Ge‐
räuschpegels von außen oder ande‐
rer Störfaktoren, blinkt die LED in der

162Fahren und Bedienung
Taste drei Sekunden lang und erlischtdann. Die Kontrollleuchte r leuch‐
tet im Instrument auf 3 93 oder im
Driver Information Center wird eine
Meldung eingeblendet.

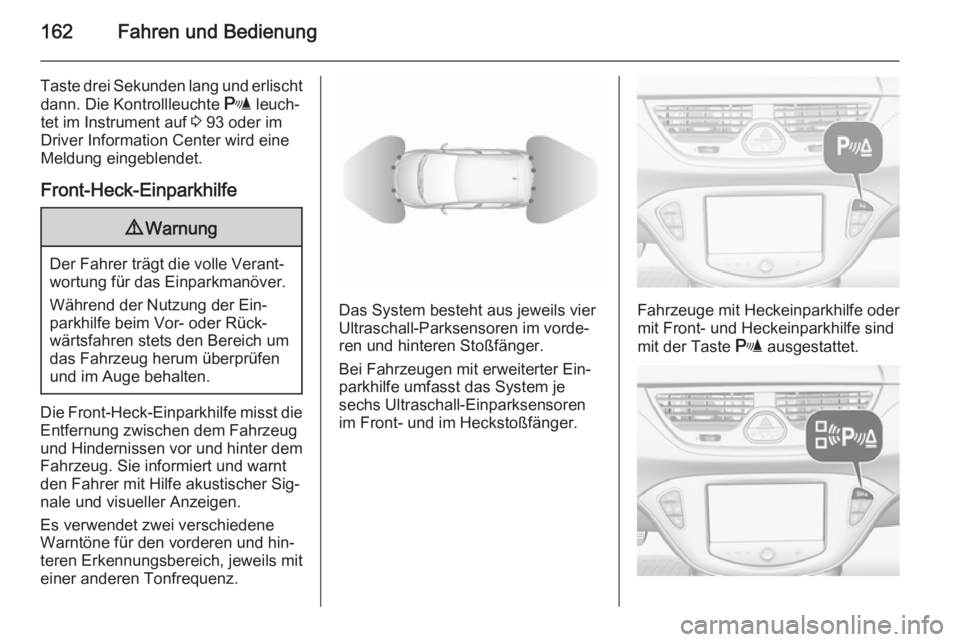

Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Sie informiert und warnt
den Fahrer mit Hilfe akustischer Sig‐
nale und visueller Anzeigen.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.
Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Bei Fahrzeugen mit erweiterter Ein‐
parkhilfe umfasst das System je
sechs Ultraschall-Einparksensoren
im Front- und im Heckstoßfänger.Fahrzeuge mit Heckeinparkhilfe oder
mit Front- und Heckeinparkhilfe sind
mit der Taste r ausgestattet.

Fahren und Bedienung163

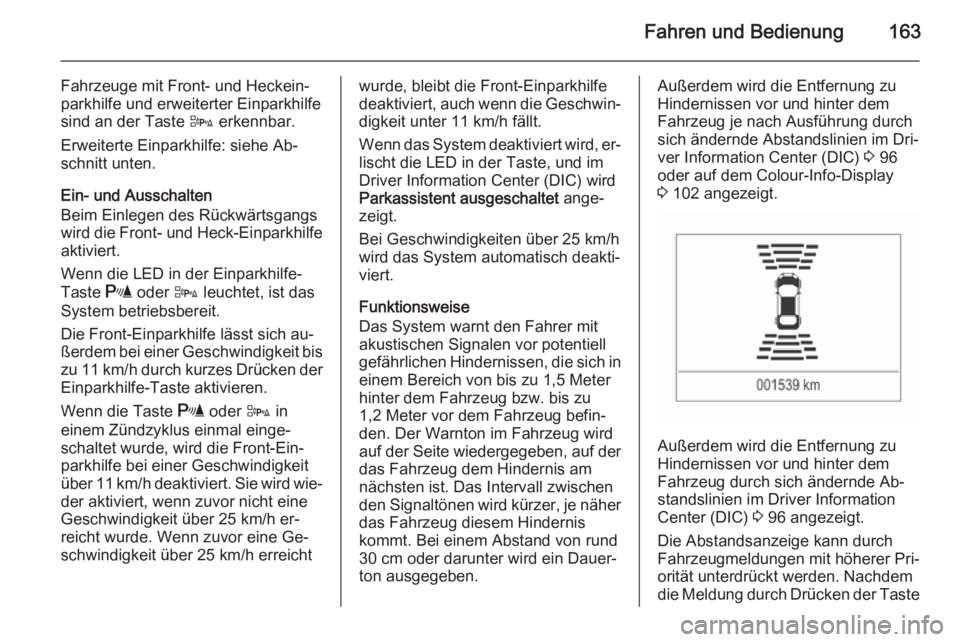

Fahrzeuge mit Front- und Heckein‐
parkhilfe und erweiterter Einparkhilfe
sind an der Taste D erkennbar.
Erweiterte Einparkhilfe: siehe Ab‐
schnitt unten.
Ein- und Ausschalten
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r oder D leuchtet, ist das
System betriebsbereit.
Die Front-Einparkhilfe lässt sich au‐
ßerdem bei einer Geschwindigkeit bis zu 11 km/h durch kurzes Drücken der
Einparkhilfe-Taste aktivieren.
Wenn die Taste r oder D in
einem Zündzyklus einmal einge‐ schaltet wurde, wird die Front-Ein‐
parkhilfe bei einer Geschwindigkeit
über 11 km/h deaktiviert. Sie wird wie‐
der aktiviert, wenn zuvor nicht eine
Geschwindigkeit über 25 km/h er‐
reicht wurde. Wenn zuvor eine Ge‐
schwindigkeit über 25 km/h erreichtwurde, bleibt die Front-Einparkhilfe
deaktiviert, auch wenn die Geschwin‐ digkeit unter 11 km/h fällt.
Wenn das System deaktiviert wird, er‐
lischt die LED in der Taste, und im
Driver Information Center (DIC) wird
Parkassistent ausgeschaltet ange‐
zeigt.
Bei Geschwindigkeiten über 25 km/h
wird das System automatisch deakti‐
viert.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potentiell
gefährlichen Hindernissen, die sich in einem Bereich von bis zu 1,5 Meter
hinter dem Fahrzeug bzw. bis zu
1,2 Meter vor dem Fahrzeug befin‐
den. Der Warnton im Fahrzeug wird auf der Seite wiedergegeben, auf der
das Fahrzeug dem Hindernis am
nächsten ist. Das Intervall zwischen
den Signaltönen wird kürzer, je näher
das Fahrzeug diesem Hindernis
kommt. Bei einem Abstand von rund
30 cm oder darunter wird ein Dauer‐
ton ausgegeben.Außerdem wird die Entfernung zu
Hindernissen vor und hinter dem
Fahrzeug je nach Ausführung durch
sich ändernde Abstandslinien im Dri‐
ver Information Center (DIC) 3 96
oder auf dem Colour-Info-Display
3 102 angezeigt.
Außerdem wird die Entfernung zu
Hindernissen vor und hinter dem
Fahrzeug durch sich ändernde Ab‐
standslinien im Driver Information
Center (DIC) 3 96 angezeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer Pri‐
orität unterdrückt werden. Nachdem
die Meldung durch Drücken der Taste

164Fahren und Bedienung
SET/CLR auf dem Blinkerhebel be‐
stätigt wurde, wird der Abstand wie‐
der angezeigt.

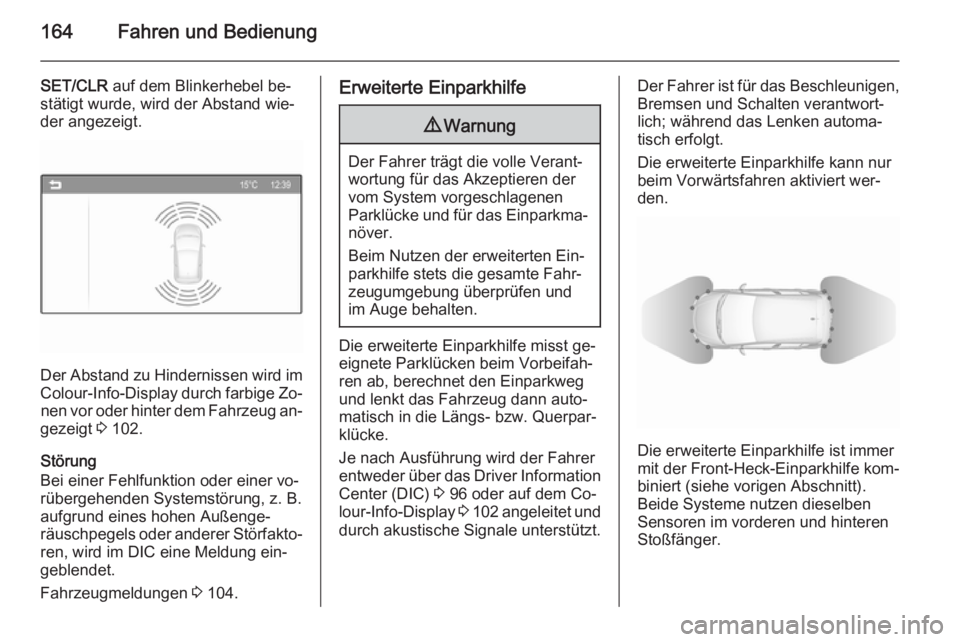

Der Abstand zu Hindernissen wird im
Colour-Info-Display durch farbige Zo‐ nen vor oder hinter dem Fahrzeug an‐
gezeigt 3 102.
Störung
Bei einer Fehlfunktion oder einer vo‐
rübergehenden Systemstörung, z. B.
aufgrund eines hohen Außenge‐
räuschpegels oder anderer Störfakto‐
ren, wird im DIC eine Meldung ein‐
geblendet.
Fahrzeugmeldungen 3 104.
Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.
Die erweiterte Einparkhilfe misst ge‐
eignete Parklücken beim Vorbeifah‐
ren ab, berechnet den Einparkweg
und lenkt das Fahrzeug dann auto‐
matisch in die Längs- bzw. Querpar‐
klücke.
Je nach Ausführung wird der Fahrer
entweder über das Driver Information Center (DIC) 3 96 oder auf dem Co‐
lour-Info-Display 3 102 angeleitet und
durch akustische Signale unterstützt.
Der Fahrer ist für das Beschleunigen,
Bremsen und Schalten verantwort‐
lich; während das Lenken automa‐
tisch erfolgt.
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert wer‐
den.
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe kom‐
biniert (siehe vorigen Abschnitt).
Beide Systeme nutzen dieselben
Sensoren im vorderen und hinteren
Stoßfänger.

Fahren und Bedienung165

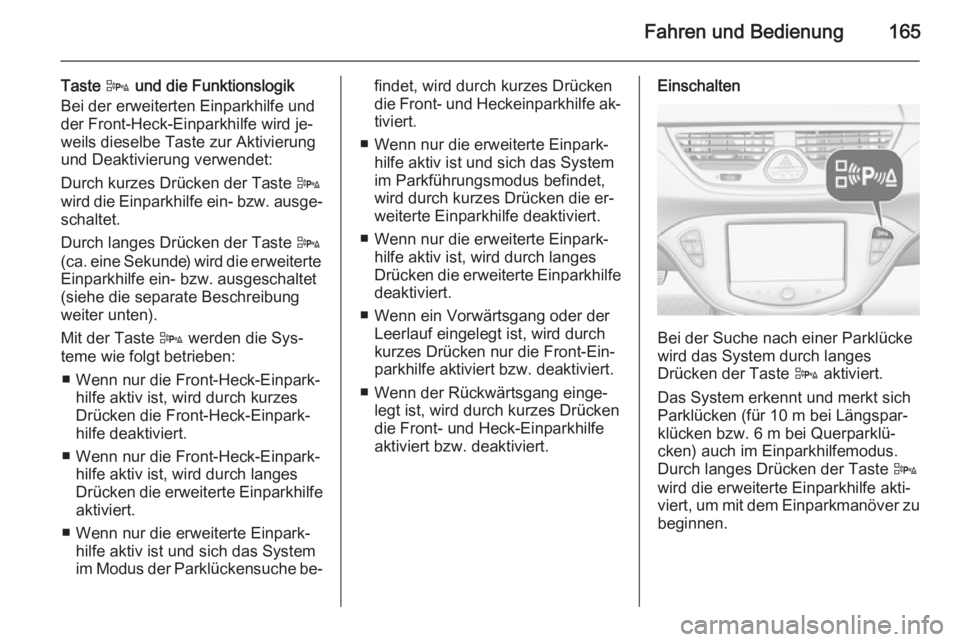

Taste D und die Funktionslogik
Bei der erweiterten Einparkhilfe und
der Front-Heck-Einparkhilfe wird je‐
weils dieselbe Taste zur Aktivierung
und Deaktivierung verwendet:
Durch kurzes Drücken der Taste D
wird die Einparkhilfe ein- bzw. ausge‐ schaltet.
Durch langes Drücken der Taste D
(ca. eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet
(siehe die separate Beschreibung
weiter unten).
Mit der Taste D werden die Sys‐
teme wie folgt betrieben:
■ Wenn nur die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐
hilfe deaktiviert.
■ Wenn nur die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch langes
Drücken die erweiterte Einparkhilfe
aktiviert.
■ Wenn nur die erweiterte Einpark‐ hilfe aktiv ist und sich das System
im Modus der Parklückensuche be‐findet, wird durch kurzes Drücken die Front- und Heckeinparkhilfe ak‐ tiviert.
■ Wenn nur die erweiterte Einpark‐ hilfe aktiv ist und sich das System
im Parkführungsmodus befindet,
wird durch kurzes Drücken die er‐
weiterte Einparkhilfe deaktiviert.
■ Wenn nur die erweiterte Einpark‐ hilfe aktiv ist, wird durch langes
Drücken die erweiterte Einparkhilfe
deaktiviert.
■ Wenn ein Vorwärtsgang oder der Leerlauf eingelegt ist, wird durch
kurzes Drücken nur die Front-Ein‐
parkhilfe aktiviert bzw. deaktiviert.
■ Wenn der Rückwärtsgang einge‐ legt ist, wird durch kurzes Drücken
die Front- und Heck-Einparkhilfe
aktiviert bzw. deaktiviert.Einschalten
Bei der Suche nach einer Parklücke
wird das System durch langes
Drücken der Taste D aktiviert.
Das System erkennt und merkt sich
Parklücken (für 10 m bei Längspar‐ klücken bzw. 6 m bei Querparklü‐
cken) auch im Einparkhilfemodus.
Durch langes Drücken der Taste D
wird die erweiterte Einparkhilfe akti‐
viert, um mit dem Einparkmanöver zu
beginnen.

166Fahren und Bedienung

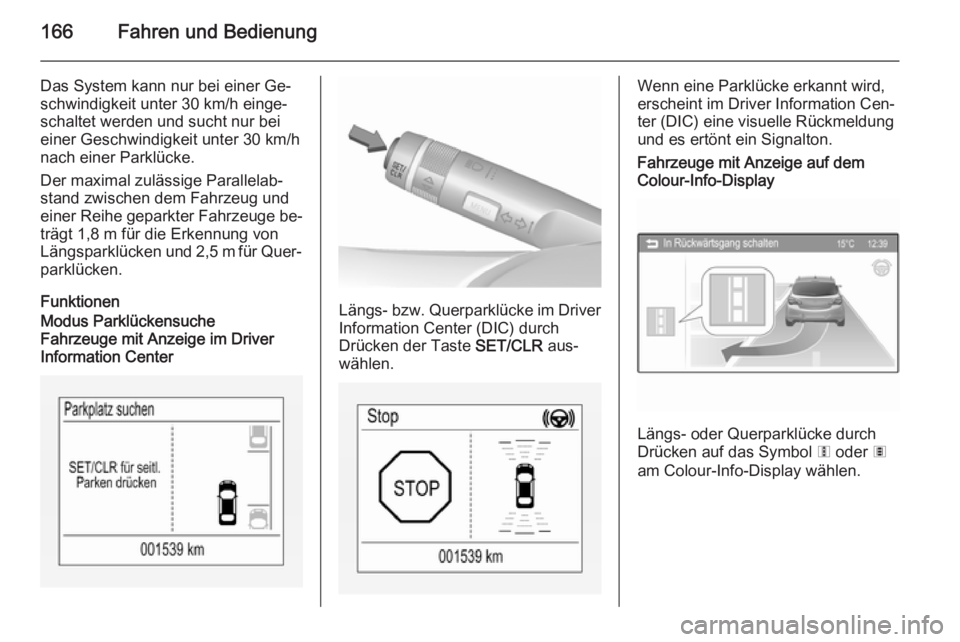

Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige Parallelab‐
stand zwischen dem Fahrzeug und
einer Reihe geparkter Fahrzeuge be‐ trägt 1,8 m für die Erkennung von
Längsparklücken und 2,5 m für Quer‐
parklücken.
FunktionenModus Parklückensuche
Fahrzeuge mit Anzeige im Driver
Information Center
Längs- bzw. Querparklücke im Driver Information Center (DIC) durch
Drücken der Taste SET/CLR aus‐
wählen.
Wenn eine Parklücke erkannt wird,
erscheint im Driver Information Cen‐ ter (DIC) eine visuelle Rückmeldung
und es ertönt ein Signalton.
Fahrzeuge mit Anzeige auf dem
Colour-Info-Display
Längs- oder Querparklücke durch
Drücken auf das Symbol 6 oder 7
am Colour-Info-Display wählen.
