2015.5 OPEL CASCADA stop start

Rijden en bediening139
Mogelijke redenen voor het niet star‐
ten van de motor:
■ Koppelingspedaal niet ingetrapt (handgeschakelde versnellings‐bak).
■ Rempedaal niet ingetrapt of keuze‐
hendel niet in P of N (automatische
versnellingsbak).
■ Time-out opgetreden.
Turbomotor opwarmen
Bij het starten is het mogelijk dat het
beschikbare motorkoppel gedurende een korte tijd beperkt is, vooral wan‐
neer de motor koud is. Deze beper‐
king is er om het smeersysteem de
motor volledig te laten beschermen.
Uitrol-brandstofafsluiter De brandstoftoevoer wordt automa‐
tisch afgesloten bij het uitrollen,
d.w.z. wanneer u met een ingescha‐
kelde versnelling onder het rijden het
gas loslaat.Stop/Start-systeem
Het stop-startsysteem helpt brandstof
te besparen en uitlaatemissies te be‐
perken. Wanneer de omstandighe‐
den het toelaten, schakelt het de mo‐
tor uit van zodra de auto langzaam
rijdt of stilstaat, bijv. aan een ver‐
keerslicht of in een file. Het start de
motor automatisch zodra u het kop‐
pelingspedaal intrapt. Een accusen‐
sor zorgt ervoor dat een Autostop al‐
leen wordt uitgevoerd, als de accu
voldoende opgeladen is om opnieuw
te kunnen starten.
InschakelenHet stop-startsysteem is beschikbaar
van zodra de motor is gestart, de auto is vertrokken en er aan de hieronder
opgegeven omstandigheden is vol‐ daan.Uitschakelen
Schakel het stop-startsysteem manu‐ eel uit door op de eco-knop te druk‐
ken. De uitschakeling wordt aange‐
duid wanneer de led in de knop uit‐
gaat.
Autostop
Als de auto langzaam rijdt of stilstaat,
activeer dan een Autostop zoals hier‐ onder beschreven:
■ Het koppelingspedaal intrappen.
■ Zet de hendel in neutraal.
■ Laat het koppelingspedaal los.

140Rijden en bediening
De motor wordt uitgeschakeld terwijl
het contact aan blijft.
Een Autostop wordt aangegeven
door de naald op de AUTOSTOP-po‐
sitie in de toerenteller.
Tijdens een Autostop blijven de ver‐
warming en remmen normaal wer‐
ken.
Voorzichtig
Tijdens een Autostop kan de
stuurbekrachtiging verminderd
werken.
Voorwaarden voor een Autostop
Het stop-startsysteem controleert of
aan elk van de volgende voorwaar‐
den is voldaan:
■ Het stop-startsysteem is niet ma‐ nueel uitgeschakeld.
■ De motorkap is volledig gesloten.
■ Het bestuurdersportier is gesloten of de veiligheidsgordel van de be‐
stuurder is vastgemaakt.
■ De accu is voldoende opgeladen en in goede staat.
■ De motor is warmgelopen.
■ De koelvloeistoftemperatuur is niet te hoog.
■ De temperatuur van de uitlaatgas‐ sen is niet te hoog, bijv. na het rij‐
den met hoge motorbelasting.
■ De omgevingstemperatuur is hoger
dan -5 °C.
■ Het klimaatregelsystemen staat een Autostop toe.
■ Het remvacuüm is voldoende.■ De zelfreinigende functie van het roetfilter is niet actief.
■ Sinds de laatste Autostop reed de auto minstens stapvoets.
Anders is een Autostop niet mogelijk. Bepaalde instellingen van het airco‐
systeem kunnen een Autostop ver‐
hinderen. Zie het hoofdstuk 'Klimaat‐
regeling' voor nadere details 3 129.
Onmiddellijk na een snelwegrit kan mogelijk geen Autostop plaatsvinden.
Nieuwe auto inrijden 3 137.
Ontlaadbeveiliging accu
Om het betrouwbaar herstarten van
de motor te garanderen, zijn er ver‐ schillende ontlaadbeveiligingen vande accu ingevoerd als onderdeel van
het stop-startsysteem.
Stroombesparingsmaatregelen
Tijdens een Autostop worden ver‐ schillende elektrische functies zoals
de extra elektrische verwarming of de achterruitverwarming uitgeschakeld
of in een stroombesparingsmodus

Rijden en bediening141
gezet. De ventilatorsnelheid van het
aircosysteem wordt verminderd om
stroom te besparen.
Herstarten van de motor door de bestuurder
Trap het koppelingspedaal in om de
motor te herstarten.
Het starten van de motor wordt aan‐
geduid door de naald op de statio‐
naire toerentalstand in de toerentel‐
ler.
Als de keuzehendel uit neutraal is ge‐ haald voordat u de koppeling hebt be‐
diend, gaat het lampje - branden of
wordt het als symbool weergegeven op het Driver Information Center
(DIC).
Controlelamp - 3 93.
Herstarten van de motor door het stop-startsysteem De keuzehendel moet in neutraal
staan om automatisch herstarten mo‐
gelijk te maken.Als er zich een van de volgende om‐
standigheden voordoet tijdens een
Autostop, dan zal de motor automa‐
tisch door het stop-startsysteem wor‐ den herstart:
■ Het stop-startsysteem is manueel uitgeschakeld.
■ De motorkap is open.
■ De veiligheidsgordel van de be‐ stuurders is losgemaakt en het be‐
stuurdersportier is geopend.
■ De motortemperatuur is te laag. ■ Het oplaadniveau van de accu is onder een bepaald niveau.
■ Het remvacuüm is niet voldoende.
■ De auto reed minstens stapvoets.
■ Het klimaatregelsysteem vereist het starten van de motor.
■ De airconditioning wordt handmatig
ingeschakeld.
Als de motorkap niet volledig geslo‐
ten is, verschijnt een waarschuwings‐
bericht op het DIC.Als een elektrisch accessoire, bijv.
een draagbare cd-speler op de elek‐
trische aansluiting is aangesloten,
merkt u mogelijk een korte span‐
ningsdaling tijdens het herstarten.
Parkeren9 Waarschuwing
■Parkeer de auto niet op een licht
ontvlambaar oppervlak. Door de
hoge temperatuur van het uit‐
laatsysteem kan het oppervlak
ontbranden.
■ Trek altijd de handrem aan. Trek
de handrem aan zonder op de
ontgrendelingsknop te drukken.
Op een aflopende of oplopende
helling zo stevig mogelijk. Trap
tegelijkertijd de rem in om de be‐ dieningskracht te verminderen.
Trek bij auto's met elektrische
handrem gedurende ongeveer
één seconde aan schakelaar
m .

Rijden en bediening143Uitlaatgassen9Gevaar
Motoruitlaatgassen bevatten het
giftige en bovendien kleur- en
geurloze koolmonoxide dat bij in‐
ademen levensgevaarlijk kan zijn.
Wanneer uitlaatgassen in de pas‐
sagiersruimte dringen, de ruiten openen. Oorzaak van de storing
door een werkplaats laten verhel‐
pen.
Niet met een geopende achterklep
rijden, aangezien er dan uitlaat‐
gassen de passagiersruimte bin‐
nen kunnen dringen.
Roetfilter
Het roetfilter verwijdert schadelijke
roetdeeltjes uit de uitlaatgassen. Het
systeem heeft een zelfreinigende
functie die tijdens het rijden automa‐
tisch wordt geactiveerd, zonder dat
hier een bericht over verschijnt. Het
filter wordt geregenereerd door ach‐
tergebleven roetdeeltjes periodiek bij
een hoge temperatuur te verbranden. Dit proces vindt in bepaalde rijom‐
standigheden automatisch plaats en
kan tot 25 minuten duren. Doorgaans neemt dit tussen 7 en 12 minuten in
beslag. Autostop is niet beschikbaar en het brandstofverbruik ligt mogelijk
hoger. Enige geur- en rookontwikke‐
ling tijdens deze procedure is nor‐
maal.
Onder bepaalde rijomstandigheden,
bijv. bij korte ritten, kan het systeem
zichzelf niet automatisch reinigen.
Wanneer het filter geregenereerd
moet worden maar de recente rijom‐ standigheden geen automatische re‐
generatie toelieten, knippert controle‐
lamp %. Tegelijkertijd verschijnt
Roetfilter is vol, rijd door op het Driver
Information Center (DIC).
% brandt wanneer het roetfilter vol is.
Start het regeneratieproces zo spoe‐
dig mogelijk.
% knippert wanneer de maximale
verzadigingsgraad van het filter is be‐
reikt. Start het regeneratieproces on‐
middellijk om schade aan de motor te
voorkomen.
Regeneratieproces Blijf rijden om het regeneratieproces
te activeren en houd het motortoeren‐
tal boven 2000 1/min. Zo nodig terug‐ schakelen. De reiniging van het roet‐
filter wordt dan gestart.
Als er op het DIC ook een bericht ver‐
schijnt dat reinigen niet mogelijk is,
raadpleeg dan een werkplaats.Voorzichtig
Wordt het reinigingsproces onder‐ broken, dan bestaat het risico dater zware motorschade ontstaat.

Verzorging van de auto1939Gevaar
Het ontstekingssysteem en de Xe‐
nonkoplampen werken met een
zeer hoge spanning. Niet aanra‐
ken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.
Leg de veiligheidsgrendel links opzijen open de motorkap.
Motorkapsteun vastzetten.
Als de motorkap wordt geopend tij‐
dens een Autostop, wordt de motor om veiligheidsredenen automatischherstart.
Sluiten
Steun vóór het sluiten van de motor‐
kap stevig in de houder duwen.
Laat de motorkap zakken en laat deze vanaf een lage hoogte
(20-25 cm ) in de grendel vallen. Con‐
troleer of de motorkap vergrendeld is.Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Verge‐
wis u ervan dat de gebruikte olie de juiste specificatie heeft. Aanbevolen
vloeistoffen en smeermiddelen
3 237.

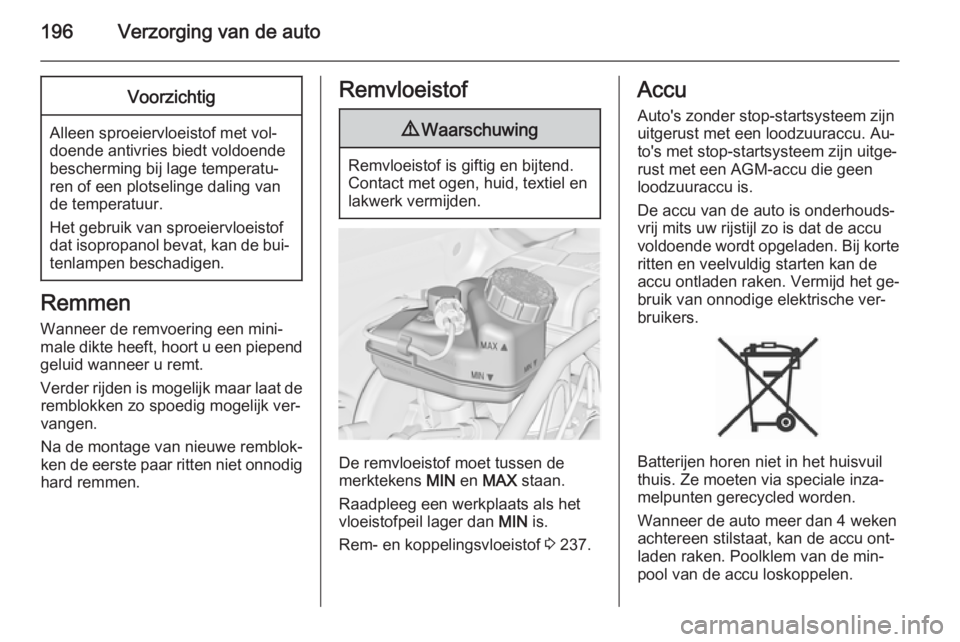

196Verzorging van de autoVoorzichtig
Alleen sproeiervloeistof met vol‐
doende antivries biedt voldoende
bescherming bij lage temperatu‐
ren of een plotselinge daling van
de temperatuur.
Het gebruik van sproeiervloeistof
dat isopropanol bevat, kan de bui‐ tenlampen beschadigen.
Remmen
Wanneer de remvoering een mini‐ male dikte heeft, hoort u een piepend geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk ver‐
vangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 237.
Accu
Auto's zonder stop-startsysteem zijnuitgerust met een loodzuuraccu. Au‐
to's met stop-startsysteem zijn uitge‐
rust met een AGM-accu die geen
loodzuuraccu is.
De accu van de auto is onderhouds‐ vrij mits uw rijstijl zo is dat de accu
voldoende wordt opgeladen. Bij korte
ritten en veelvuldig starten kan de
accu ontladen raken. Vermijd het ge‐
bruik van onnodige elektrische ver‐
bruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan 4 weken
achtereen stilstaat, kan de accu ont‐
laden raken. Poolklem van de min‐
pool van de accu loskoppelen.

Verzorging van de auto197
Accu van de auto alleen bij uitgescha‐
keld contact aansluiten en loskoppe‐
len.
Ontlaadbeveiliging accu 3 125.
Accu vervangen Let op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling van het
stop- startsysteem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied een ventilatieopening open is, moet
deze met een afdekkap worden afge‐ sloten en moet de ventilatie bij de
minpool worden geopend.
Uitsluitend accu's gebruiken waarbij
de zekeringenkast boven de accu kan
worden gemonteerd.
Zorg bij auto's met een Stop/Start-
systeem dat de AGM-accu (Absorp‐
tive Glass Mat) weer wordt vervangen
door een AGM-accu.
U kunt een AGM-accu herkennen aan
het label op de accu. Wij bevelen het
gebruik aan van een originele Opel accu.
Let op
Als u een andere AGM-accu ge‐
bruikt dan de originele Opel accu is
het mogelijk dat het Stop/Start-sys‐
teem slechter presteert.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop-startsysteem 3 139.
Accu opladen9 Waarschuwing
Bij auto's met een stop-startsys‐
teem moet u ervoor zorgen dat het oplaadvermogen geen 14,6 volt
overschrijdt wanneer u een accu-
oplader gebruikt. Anders kan de
accu beschadigd raken.
Starthulp gebruiken 3 229.
Waarschuwingssticker

208Verzorging van de auto
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming7Aanjagerregeling8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS-kleppen14–15Motorregelmodule16Startmotor17TransmissieregelmoduleNr.Stroomkring18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Relais- en zekeringhouder
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS-pomp31–32Airbag33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie
