2015.5 OPEL ADAM Instruktionsbog (in Danish)

Opbevaring63
Afmontering af cykelholderen
Tryk på knappen (1) og tag øverste
del af holderen (2) af.
Tryk på knappen (1) og monter hol‐
deren (2) igen.
Placér monteringsholderen som vist
på illustrationen.
Drej håndtaget (1) til siden for at fri‐
gøre og løfte holderen (2).
Fold holderen bagud, og skub der‐
efter fremad, indtil den stopper (1).
Tryk holderens bageste del ned (2).
Fold hjuludsparingen ind
Fold hjuludsparingen ind. Fastspænd remmen.

64Opbevaring
Anbring holdestropperne omhygge‐
ligt på deres opbevaringspladser.
Lås den bagmonterede cykelholder
op
Drej begge klemarme indad, så langt
det er muligt. Fastspænd remmen.
Fold baglygterne ind
Drej først baglygterne (1) så langt
fremad, som det er muligt.
Drej dernæst hængslerne (2) så langt
fremad, som det er muligt.

Opbevaring65
Vip nummerpladelyset ind
Vip nummerpladelyset fremad.
Tilbagetrækning af den
bagmonterede cykelholder
Forsigtig
Sørg omhyggeligt for, at alle fold‐
bare dele, f.eks. hjuludsparinger og monteringsholdere, opbevares
på deres rette plads. I modsat fald risikerer man, at det bagmonte‐
rede cykelholdersystem beskadi‐
ges, når man forsøger at trække
det ud.
Skub håndtaget op og hold det. Løft systemet lidt, og skub det ind i kofan‐
geren, så det går i indgreb.
Grebet skal gå tilbage til dets ud‐
gangsstilling.
9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Bagsæderyglænet er delt i to dele.
Begge dele kan fældes ned hver for
sig.
Udvidelse af bagagerum Fjern bagagerumsafdækningen om
nødvendigt.
Tryk på låsefjederen og skub hoved‐
støtten ned.
Sæt sikkerhedsselens låsetunge ind i
sideholderen for at beskytte sikker‐
hedsselen mod skade.

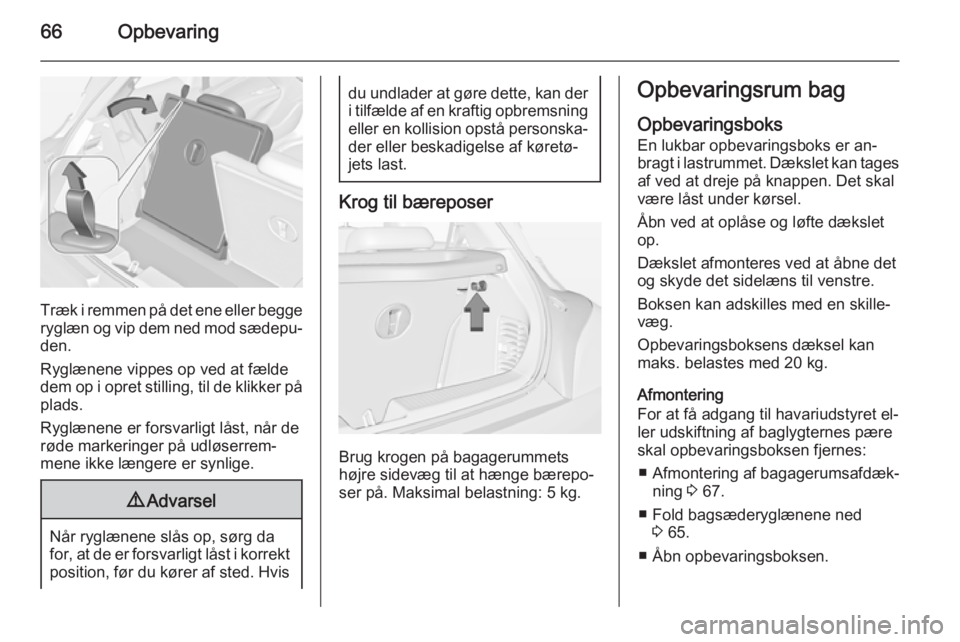

66Opbevaring
Træk i remmen på det ene eller beggeryglæn og vip dem ned mod sædepu‐
den.
Ryglænene vippes op ved at fælde
dem op i opret stilling, til de klikker på plads.
Ryglænene er forsvarligt låst, når de
røde markeringer på udløserrem‐
mene ikke længere er synlige.
9 Advarsel
Når ryglænene slås op, sørg da
for, at de er forsvarligt låst i korrekt
position, før du kører af sted. Hvis
du undlader at gøre dette, kan der
i tilfælde af en kraftig opbremsning eller en kollision opstå personska‐
der eller beskadigelse af køretø‐
jets last.
Krog til bæreposer
Brug krogen på bagagerummets
højre sidevæg til at hænge bærepo‐
ser på. Maksimal belastning: 5 kg.
Opbevaringsrum bag
Opbevaringsboks
En lukbar opbevaringsboks er an‐
bragt i lastrummet. Dækslet kan tages af ved at dreje på knappen. Det skal
være låst under kørsel.
Åbn ved at oplåse og løfte dækslet
op.
Dækslet afmonteres ved at åbne det
og skyde det sidelæns til venstre.
Boksen kan adskilles med en skille‐
væg.
Opbevaringsboksens dæksel kan
maks. belastes med 20 kg.
Afmontering
For at få adgang til havariudstyret el‐
ler udskiftning af baglygternes pære
skal opbevaringsboksen fjernes:
■ Afmontering af bagagerumsafdæk‐
ning 3 67.
■ Fold bagsæderyglænene ned 3 65.
■ Åbn opbevaringsboksen.

Opbevaring67
■ Drej surrekrogene i begge siderbagud og tryk surrekrogene ned i
fordybningerne.
■ Løft opbevaringsboksen, og an‐ bring den på de foldede ryglæn.
■ Tag opbevaringsboksen ud af last‐ rummet.
Montering ■ Anbring opbevaringsboksen på de foldede ryglæn.
■ Sænk boksen ned i bagagerum‐ met.
■ Åbn opbevaringsboksen.
■ Løft surrekrogene i begge sider og drej låsekrogene frem for at fast‐
gøre boksen til surrekrogene.
■ Løft de bageste ryglæn og monter lastrumsdækkenet.
■ Pak kufferten med lappesættet ned
i et rum i opbevaringsboksen.
■ Luk dækslet og lås det.
Lastrumsdækken
Der må ikke anbringes genstande på
dækkenet.
ÅbningLøft afdækningen i bagkanten. Det
går i indgreb i næsten lodret stilling.
Yderligere åbning er mulig. Skub af‐
dækningen ned over anslagspunktet
for at lukke.
Afmontering
Skub afdækningen opad i venstre og
højre side fra undersiden, og løft det
af.
Selen tages på
Skub dækkenet på plads i styrene i
begge sider, til det går i hak.

68OpbevaringGulvafdækning
Gulvafdækning, bag
Løft gulvafdækningen bag for at få
adgang til havariudstyret.
Værktøj 3 180.
Subwooferdæksel
Løft gulvafdækningen op for at
komme til advarselstrekanten.
Når du lukker gulvafdækningen, skal du sørge for, at fastgøres med velcro‐
lukning.
Afmontering
Fjern gulvbelægningen for at få ad‐
gang til havariudstyret og udskiftning af baglygternes pære:
■ Løft op og vip den bageste del fremad.
■ Træk afdækningen bagud, den vil så blive løftet lidt af et styr.
■ Adskil afdækningen fra lastrummet.
For at få adgang til venstre afdækning
i lastrummet, f.eks. i forbindelse med
udskiftning af pærer, vippes højre
bagsæderyg ned, og værktøjskassen
ved siden af subwooferen tages ud.
Udskiftning af pære 3 170.
Montering ■ Anbring værktøjskassen, hvis den er fjernet.
■ Anbring gulvafdækningen i last‐ rummet.

Opbevaring69
■ Før langsomt gulvafdækningenfremad og sørg for, at styreboltene
glider ind i fastgørelserne i bagage‐
rummet, og lad gulvafdækningen
falde langsomt ned i sin position.
■ Luk gulvafdækningen ved at folde den øverste del til den bageste og
fastgøre den med velcrolukning.
■ Fold bagsæderyglænene op.
Generel anvisning9 Advarsel
Af sikkerhedshensyn skal alle dele
anbringes på deres plads i last‐
rummet. Kør altid med lukket gulv‐ afdækning bag og, om muligt, med
opklappede bagsæderyglæn.
Ellers kan fører og passagerer
komme til skade på grund af gen‐
stande, der bliver kastet rundt i ka‐ binen ved en kraftig opbremsning,en pludselig ændring i kørselsret‐
ningen eller en ulykke.
Surrekroge
Fastsurringskrogene i bagagerum‐
met er beregnet til sikring af trans‐
portgenstande mod at forskubbe sig,
f.eks. med remme eller bagagenet.

70OpbevaringAdvarselstrekant
Advarselstrekanten stuves med ela‐
stikstropper i lastrummet under bag‐
klappen.
Hvis bilen er udstyret med en opbe‐
varingsboks i lastrummet, afmonter
opbevaringsboksen for at få adgang
til advarselstrekanten 3 66.
Version med subwooferboks
Løft gulvafdækningen bag op. Træk i
håndtaget for at fjerne advarselstre‐
kanten.
Gulvafdækning 3 68.
Førstehjælpskasse
Anbring førstehjælpskassen i sidepa‐
nelets opbevaringsrum ved bagsæ‐
derne.
