2014 YAMAHA YZF-R6 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
18 Caballete lateral• Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio. √√√√√
19 *Interruptor
del ca-
ballete lateral • Comprobar funcionamiento.
√√√√√√
20 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite. √√√√
21 *Conjunto amorti-
gua
dor • Comprobar funcionamiento y si el
amortiguador pierde aceite. √√√√
22 *Puntos
de pivote
d el brazo de aco-
plamiento y del bra-
zo de relé de la
suspensión trasera • Comprobar funcionamiento.
√√√√
23 Aceite de motor • Cambiar.
• Comprobar nivel de aceite y si
existen fugas. √√√√√√
24 Cartucho
del filtro
d e aceite d el motor • Cambiar.
√√√
25 *Sistema
de refrige-
ración • Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. √√√√√
• Cambiar refrigerante. Cada 3 años
26 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.
√√√√√√
27 Piezas móviles y ca-
bles
• Lubricar.
√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 k
m

(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2CXS1S0.book Page 7 Monday, July 21, 2014 4:21 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU18681
NOTAFiltro de aire
• El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y no
se debe limpiar con aire comprimido para no dañarlo.
• El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el ni vel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.28 *Puño del acelera dor • Comprobar funcionamiento.
• Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
• Lubrique la caja del cable y del puño. √√√√√
29 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2CXS1S0.book Page 8 Monday, July 21, 2014 4:21 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU18713

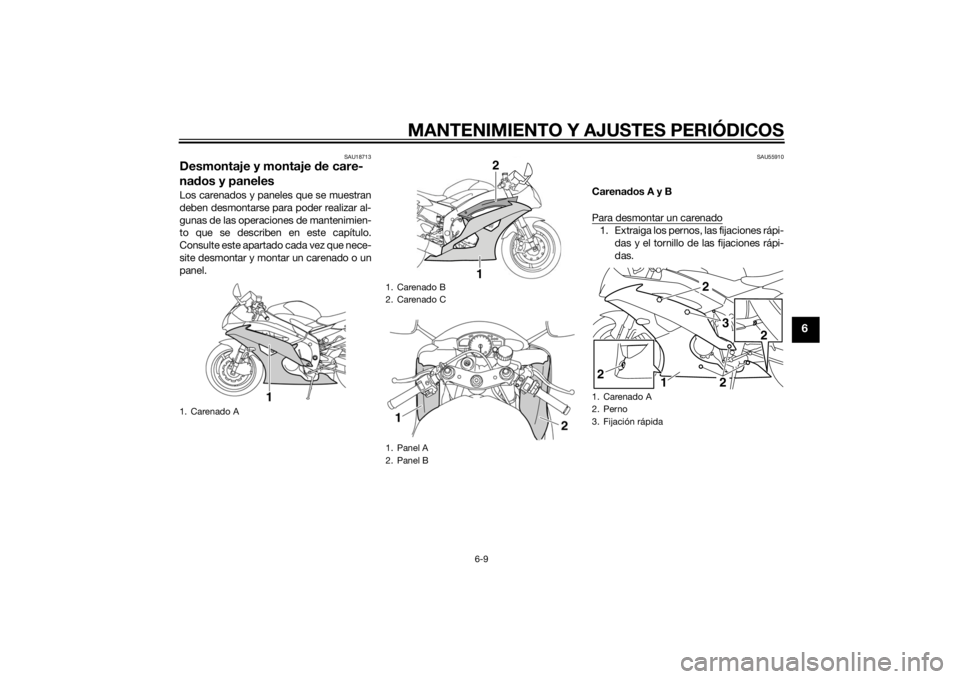

Desmontaje y montaje de care-
na dos y panelesLos carenados y paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar un carenado o un
panel.
SAU55910
Carena dos A y B
Para desmontar un carenado1. Extraiga los pernos, las fijaciones rápi- das y el tornillo de las fijaciones rápi-
das.
1. Carenado A
1. Carenado B
2. Carenado C
1. Panel A
2. Panel B
2
1
1. Carenado A
2. Perno
3. Fijación rápida
2 3
1 2
2
2
U2CXS1S0.book Page 9 Monday, July 21, 2014 4:21 PM

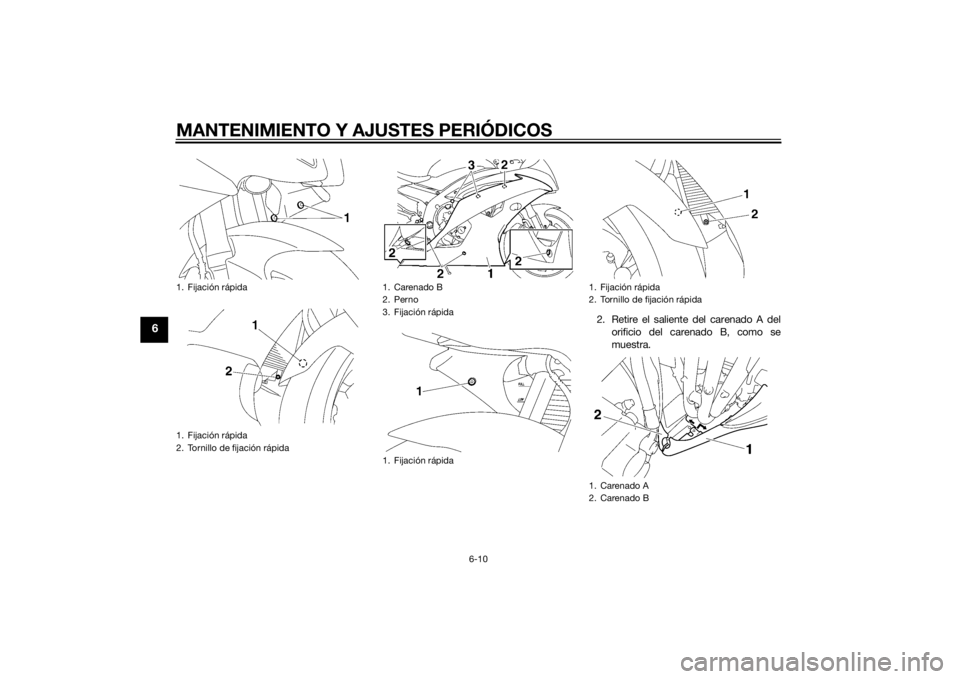

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
2. Retire el saliente del carenado A delorificio del carenado B, como se
muestra.
1. Fijación rápida
1. Fijación rápida
2. Tornillo de fijación rápida
1. Carenado B
2. Perno
3. Fijación rápida
1. Fijación rápida
1. Fijación rápida
2. Tornillo de fijación rápida
1. Carenado A
2. Carenado B
U2CXS1S0.book Page 10 Monday, July 21, 2014 4:21 PM

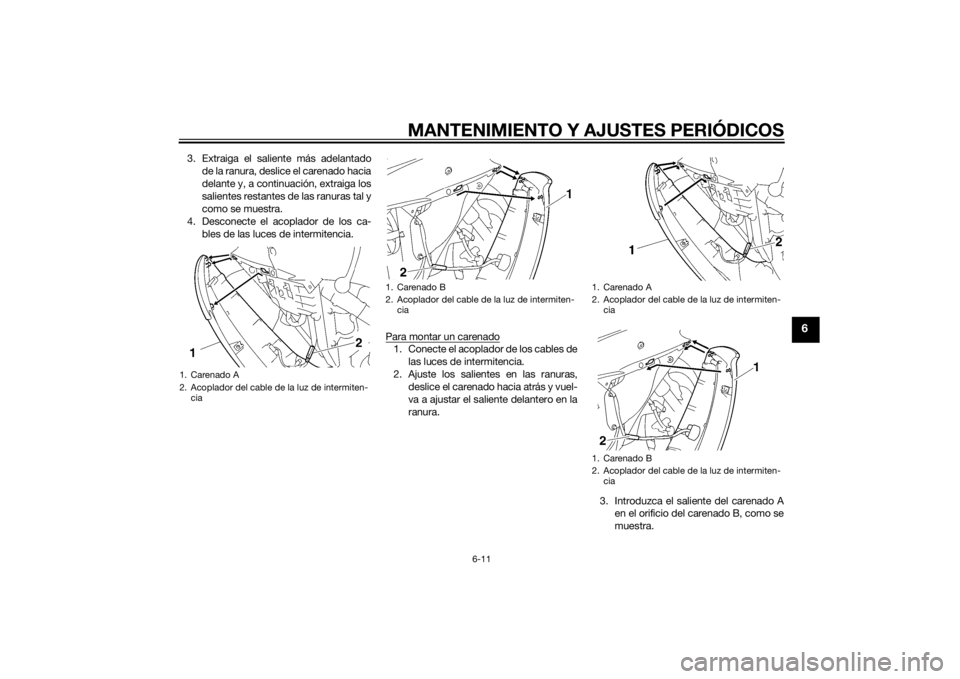

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
3. Extraiga el saliente más adelantadode la ranura, deslice el carenado hacia
delante y, a continuación, extraiga los
salientes restantes de las ranuras tal y
como se muestra.
4. Desconecte el acoplador de los ca- bles de las luces de intermitencia.
Para montar un carenado
1. Conecte el acoplador de los cables delas luces de intermitencia.
2. Ajuste los salientes en las ranuras, deslice el carenado hacia atrás y vuel-
va a ajustar el saliente delantero en la
ranura.
3. Introduzca el saliente del carenado Aen el orificio del carenado B, como se
muestra.
1. Carenado A
2. Acoplador del cable de la luz de intermiten-cia
1. Carenado B
2. Acoplador del cable de la luz de intermiten- cia
1. Carenado A
2. Acoplador del cable de la luz de intermiten-cia
1. Carenado B
2. Acoplador del cable de la luz de intermiten- cia
U2CXS1S0.book Page 11 Monday, July 21, 2014 4:21 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6

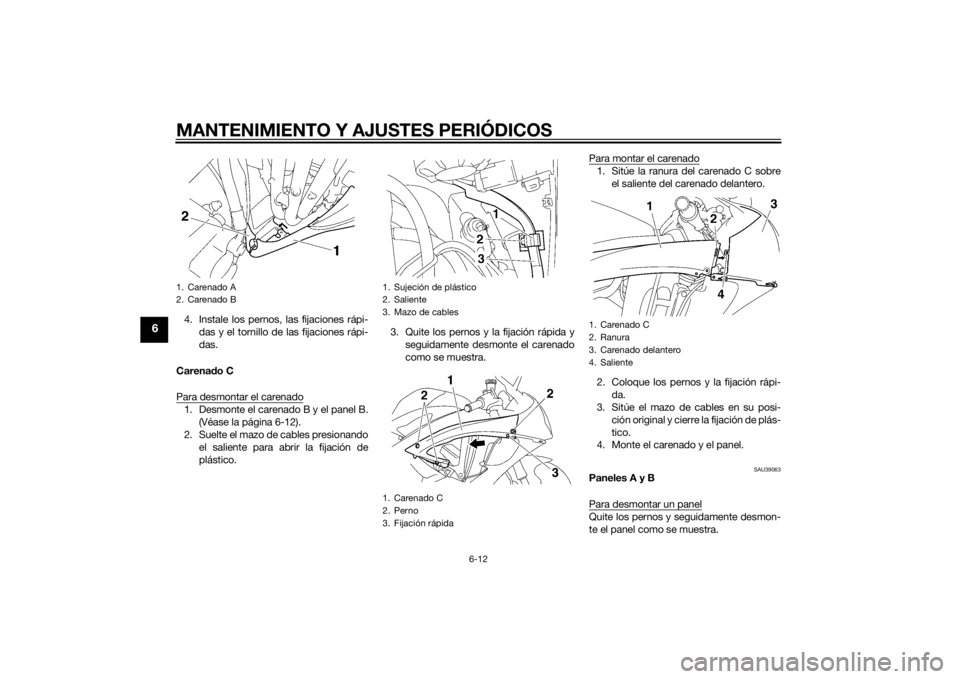

4. Instale los pernos, las fijaciones rápi-das y el tornillo de las fijaciones rápi-
das.
Carena do C
Para desmontar el carenado1. Desmonte el carenado B y el panel B. (Véase la página 6-12).
2. Suelte el mazo de cables presionando
el saliente para abrir la fijación de
plástico. 3. Quite los pernos y la fijación rápida y
seguidamente desmonte el carenado
como se muestra. Para montar el carenado
1. Sitúe la ranura del carenado C sobre
el saliente del carenado delantero.
2. Coloque los pernos y la fijación rápi- da.
3. Sitúe el mazo de cables en su posi-
ción original y cierre la fijación de plás-
tico.
4. Monte el carenado y el panel.
SAU39063
Paneles A y B
Para desmontar un panelQuite los pernos y seguidamente desmon-
te el panel como se muestra.
1. Carenado A
2. Carenado B
1. Sujeción de plástico
2. Saliente
3. Mazo de cables
1. Carenado C
2. Perno
3. Fijación rápida
1. Carenado C
2. Ranura
3. Carenado delantero
4. Saliente
U2CXS1S0.book Page 12 Monday, July 21, 2014 4:21 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
Montaje de un panelColoque el panel en su posición original y
apriete los pernos.
SAU19653
Comprobación de las bujíasLas bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesiona-
rio Yamaha. El calor y los depósitos de
material provocan la erosión lenta de cual-
quier bujía, por lo que estas deben des-
montarse y revisar su funcionamiento de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se. Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
1. Panel B
2. Perno
Bujía especifica
da:
NGK/CR10EK
1. Distancia entre electrodos de la bujía
Distancia entre electro dos de la bu-
jía: 0.6–0.7 mm (0.024–0.028 in)
Par de apriete:
Bujía: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
1
U2CXS1S0.book Page 13 Monday, July 21, 2014 4:21 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.ATENCIÓN
SCA10841
No utilice herramientas para retirar o co-
locar la tapa de bujía, ya que d e lo con-
trario el acopla dor de la bobina de
encen did o pue de romperse. Pue de re-
sultar difícil de retirar la tapa d e bujía de-
bi do a que la junta de goma situa da en
su extremo aprieta mucho. Para retirar
la tapa d e bujía, simplemente gírela en
una y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra d i-
rección mientras la empuja.
SAU3899D
Aceite del motor y cartucho del
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite del
motor 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Espere unos minutos hasta que el
aceite se asiente.
4. Extraiga la varilla de medición, límpie- la, introdúzcala de nuevo en el orificio
(sin enroscarla) y extráigala de nuevo
para comprobar el nivel de aceite.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
5. Si el aceite del motor se encuentra en
la marca de nivel mínimo o por debajo
de la misma, retire el tapón de llenado
y añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.1. Varilla de medición del aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón de llenado de aceite del motor
U2CXS1S0.book Page 14 Monday, July 21, 2014 4:21 PM
