2014 YAMAHA YZ85 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-4
7
NR. PRÜFPUNKT VORGEHENSWEISENach dem
Einfahren Jedes
Rennen
Jedes dritte
Rennen Jedes
fünfte
Rennen
Nach
Bedarf
√
√
√
13
*
Vergaser Vergasereinstellung prüfen und Vergaser auf
Verstopfungen kontrollieren.
√
Einstellen und reinigen.
√
14 Zündkerze Zustand kontrollieren.
Reinigen und Abstand neu einstellen.
√
Ersetzen.
√
15 Antriebskette Den Durchhang, die Ausrichtung und den Zustand der
Antriebskette kontrollieren.
Antriebskette einstellen und gründlich mit
Yamaha-Ketten- und Seilzugschmiermittel oder einem
gleichwertigen Produkt schmieren.
√
√
√
√
√
Ersetzen.
√
16
* *
Kühlsystem
Kühlflüssigkeitsstand prüfen und auf Lecks kontrollieren.
√
√
Schläuche auf Risse und Beschädigung kontrollieren.
√
Funktion der Kühlerverschluss-Feder prüfen.
√
Kühlflüssigkeit wechseln. Alle 2 Jahre
√
17
*
Fahrgestellhalterungen Alle Fahrgestellanschlüsse und -halterungen kontrollieren.
Ggf. korrigieren oder nachziehen.
√
18 Luftfiltereinsatz Reinigen.
√
Ersetzen.
√
19
*
Rahmen
Reinigen und auf Beschädigung kontrollieren.
√
20
*
Kraftstoffleitung Reinigen und auf Leckage kontrollieren.
√√
U1SN82G0.book Page 4 Friday, June 7, 2013 5:03 PM

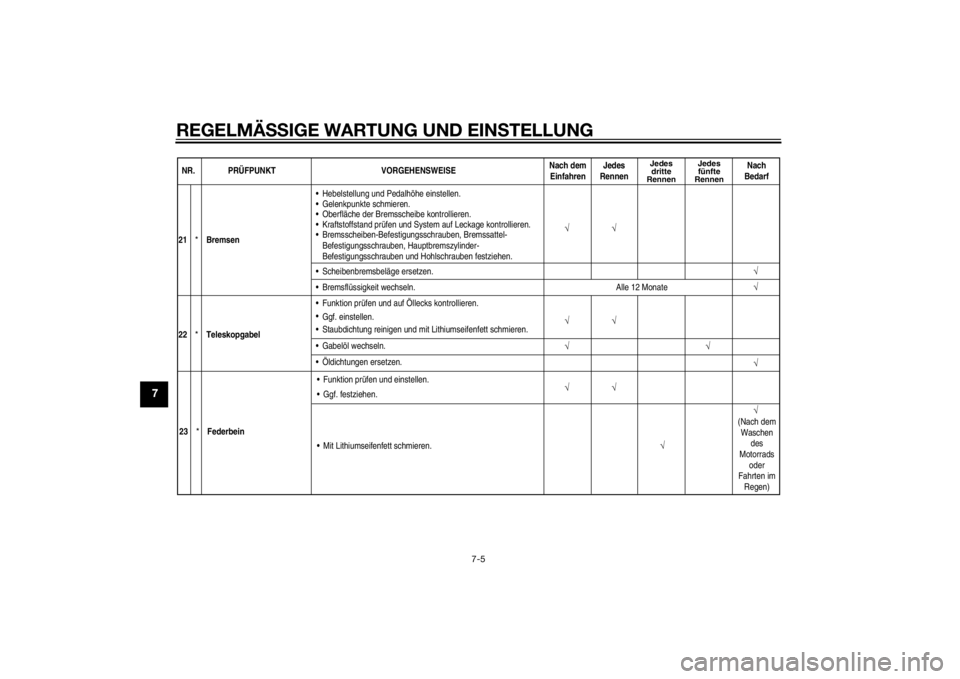

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-5
7
NR. PRÜFPUNKT VORGEHENSWEISENach dem
Einfahren Jedes
Rennen
Jedes dritte
Rennen Jedes
fünfte
Rennen
Nach
Bedarf
√ √
21
*
Bremsen Hebelstellung und Pedalhöhe einstellen.
Gelenkpunkte schmieren.
Oberfläche der Bremsscheibe kontrollieren.
Kraftstoffstand prüfen und System auf Leckage kontrollieren.
Bremsscheiben-Befestigungsschrauben, Bremssattel-
Befestigungsschrauben, Hauptbremszylinder-
Befestigungsschrauben und Hohlschrauben festziehen.
√
Scheibenbremsbeläge ersetzen.
√
Bremsflüssigkeit wechseln. Alle 12 Monate
√
22
*
Teleskopgabel
Öldichtungen ersetzen. Gabelöl wechseln. Staubdichtung reinigen und mit Lithiumseifenfett schmieren. Ggf. einstellen.
Funktion prüfen und auf Öllecks kontrollieren.
√
√√
√
√
√
√
23
*Federbein Funktion prüfen und einstellen.
Ggf. festziehen.
Mit Lithiumseifenfett schmieren.
√
(Nach dem Waschen des
Motorrads oder
Fahrten im Regen)
U1SN82G0.book Page 5 Friday, June 7, 2013 5:03 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-6
7
GAU42012
HINWEIS Wartung der hydraulische Bremsanlage
• Regelmäßig die Bremsflüssigkeitsstände prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile de s Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.NR. PRÜFPUNKT VORGEHENSWEISENach dem

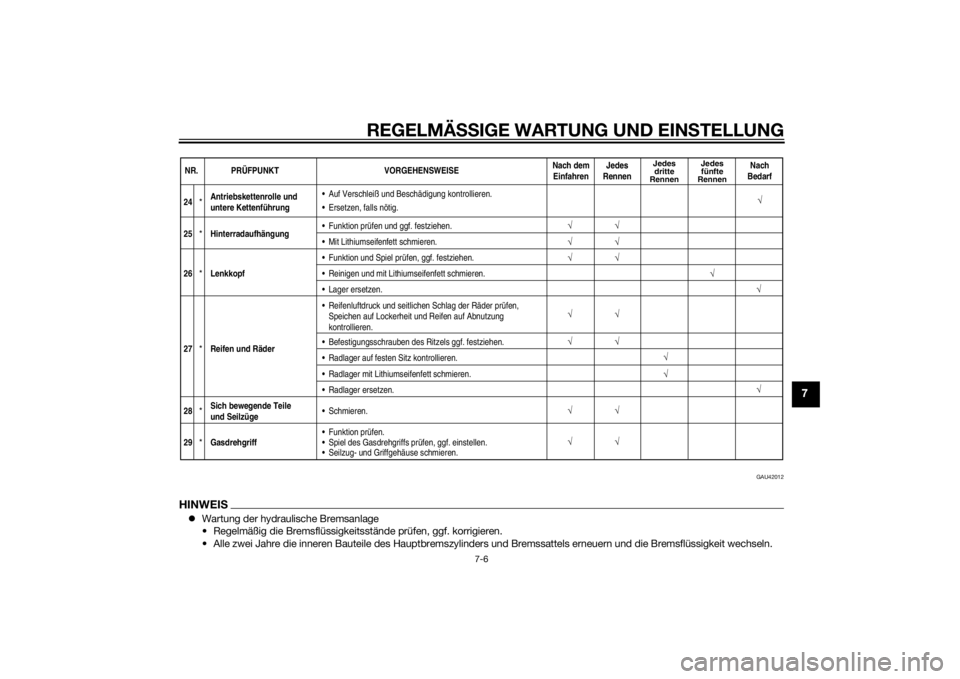

Einfahren Jedes
Rennen
Jedes dritte
Rennen Jedes
fünfte
Rennen
Nach
Bedarf
√
√√
√
√ √
√
√ √
√
√
√ √
√
√
26
*Lenkkopf Funktion und Spiel prüfen, ggf. festziehen.
Reinigen und mit Lithiumseifenfett schmieren.
Lager ersetzen.
27*Reifen und Räder Reifenluftdruck und seitlichen Schlag der Räder prüfen,
Speichen auf Lockerheit und Reifen auf Abnutzung
kontrollieren.
Befestigungsschrauben des Ritzels ggf. festziehen.
Radlager auf festen Sitz kontrollieren.
Radlager mit Lithiumseifenfett schmieren.
Radlager ersetzen.
28*Sich bewegende Teile
und Seilzüge Schmieren.
29*Gasdrehgriff Funktion prüfen.
Spiel des Gasdrehgriffs prüfen, ggf. einstellen.
Seilzug- und Griffgehäuse schmieren.
√
√√
√
24
*Antriebskettenrolle und
untere Kettenführung Ersetzen, falls nötig. Auf Verschleiß und Beschädigung kontrollieren.
√
25
*Hinterradaufhängung Funktion prüfen und ggf. festziehen.
Mit Lithiumseifenfett schmieren.
U1SN82G0.book Page 6 Friday, June 7, 2013 5:03 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-7
7
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U1SN82G0.book Page 7 Friday, June 7, 2013 5:03 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-8
7
GAU19614
Zün dkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.

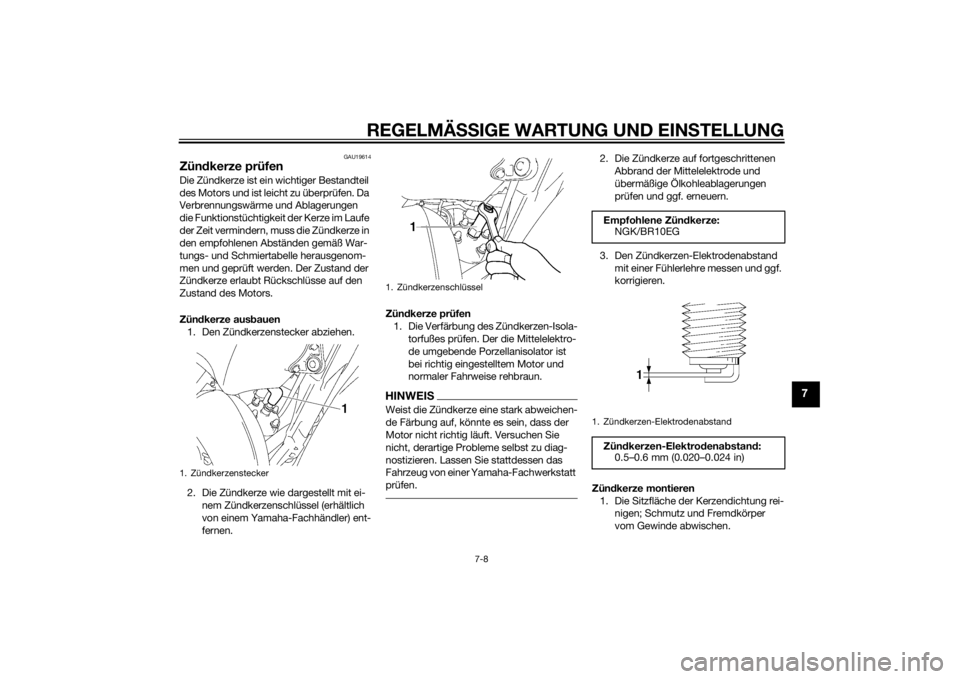

Zün dkerze aus bauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen. Zün
dkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola- torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEISWeist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand mit einer Fühlerlehre messen und ggf.
korrigieren.
Zün dkerze montieren
1. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zün dkerze:
NGK/BR10EG
1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.5–0.6 mm (0.020–0.024 in)
U1SN82G0.book Page 8 Friday, June 7, 2013 5:03 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-9
7
2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschri ft korrigiert werden.3. Den Zündkerzenstecker aufsetzen.
GAU41449
GetriebeölDas Getriebe sollte vor Fahrtbeginn auf Öl-
lecks geprüft werden. Wird ein Leck gefun-
den, das Motorrad von einem Yamaha-
Händler überprüfen und reparieren lassen.
Außerdem muss das Getriebeöl in den
empfohlenen Abständen, gemäß der War-
tungs- und Schmiertabelle, gewechselt
werden.
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten.
3. Ein Ölauffanggefäß unter das Getrie-
begehäuse stellen, um das Altöl auf-
zufangen.
4. Den Einfüllschraubverschluss und die
Getriebeöl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Öl
aus dem Getriebe abzulassen. 5. Die Ablassschraube mit einer neuen
Dichtung einschrauben und anschlie-
ßend vorschriftsmäßig festziehen.
6. Die vorgeschriebene Menge des emp- fohlenen Getriebeöls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
Anzu
gsmoment:
Zündkerze:
20 Nm (2.0 m·kgf, 14 ft·lbf)

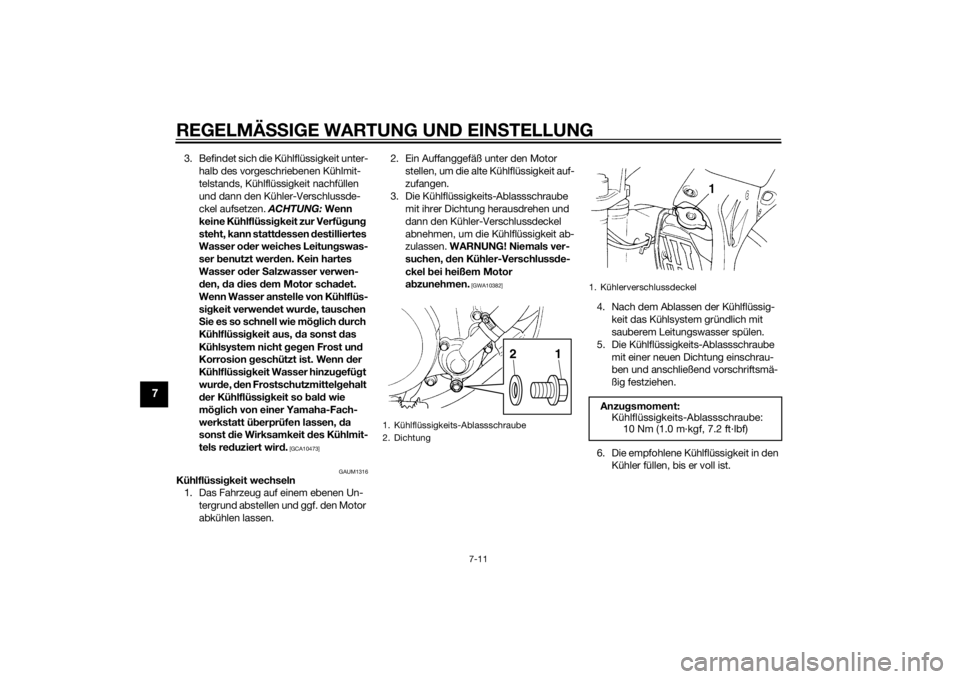

1. Getriebeöl-Einfüllschraubverschluss
2. Getriebeöl-Ablassschraube
3. DichtungAnzu gsmoment:
Getriebeöl-Ablassschraube: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Empfohlene Getrie beölsorte:
Siehe Seite 9-1.
Füllmen ge für d en Ölwechsel:
0.50 L (0.53 US qt, 0.44 Imp.qt)
1
2
3
U1SN82G0.book Page 9 Friday, June 7, 2013 5:03 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-10
7
ACHTUNG
GCA10453
 Um ein Durchrutschen der Kupp-
lun g zu vermei den ( da das Getrie-
b eöl auch die Kupplun g schmiert),
mischen Sie keine chemischen Zu-
sätze bei. Verwen den Sie keine Öle
mit Diesel- Spezifikation “CD” o der
Öle von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CONS ERVING II” oder
höher verwen den.
 Darauf achten, dass keine Frem d-
körper in das Getrie be ein drin gen.7. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
GAU20071
Kühlflüssi gkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUM1296

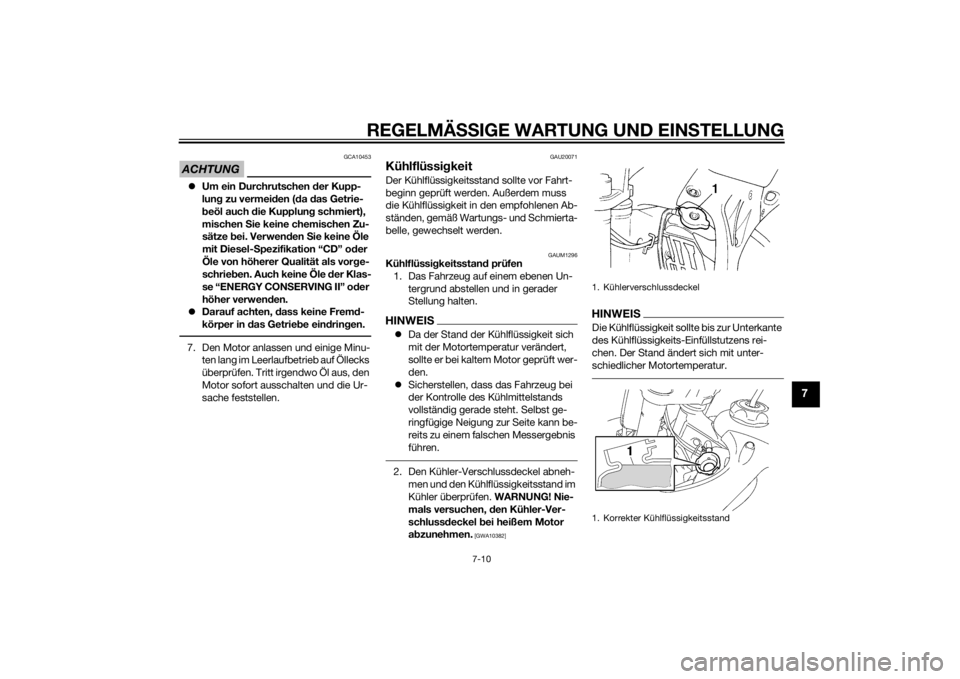

Kühlflüssi gkeitsstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten.HINWEISDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
 Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.2. Den Kühler-Verschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. WARNUNG! Nie-
mals versuchen, d en Kühler-Ver-
schluss deckel bei heißem Motor
a b zunehmen.
[GWA10382]
HINWEISDie Kühlflüssigkeit sollte bis zur Unterkante
des Kühlflüssigkeits-Einfüllstutzens rei-
chen. Der Stand ändert sich mit unter-
schiedlicher Motortemperatur.1. Kühlerverschlussdeckel
1. Korrekter Kühlflüssigkeitsstand
U1SN82G0.book Page 10 Friday, June 7, 2013 5:03 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-11
7
3. Befindet sich die Kühlflüssigkeit unter-
halb des vorgeschriebenen Kühlmit-
telstands, Kühlflüssigkeit nachfüllen
und dann den Kühler-Verschlussde-
ckel aufsetzen. ACHTUNG: Wenn
keine Kühlflüssi gkeit zur Verfü gun g
steht, kann statt dessen destilliertes
Wasser o der weiches Leitun gswas-
ser benutzt wer den. Kein hartes
Wasser od er Salzwasser verwen-
d en, da dies dem Motor scha det.
Wenn Wasser anstelle von Kühlflüs-
si gkeit verwen det wur de, tauschen
S ie es so schnell wie mö glich durch
Kühlflüssi gkeit aus, d a sonst das
Kühlsystem nicht geg en Frost un d
Korrosion g eschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzu gefü gt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so bal d wie
mö glich von einer Yamaha-Fach-
werkstatt ü berprüfen lassen, da
so

nst die Wirksamkeit des Kühlmit-
tels re duziert wir d.
[GCA10473]
GAUM1316
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen. 2. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
3. Die Kühlflüssigkeits-Ablassschraube mit ihrer Dichtung herausdrehen und
dann den Kühler-Verschlussdeckel
abnehmen, um die Kühlflüssigkeit ab-
zulassen. WARNUNG! Niemals ver-
suchen, den Kühler-Verschluss de-
ckel bei heißem Motor
a b zunehmen.
[GWA10382]
4. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit
sauberem Leitungswasser spülen.
5. Die Kühlflüssigkeits-Ablassschraube mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
6. Die empfohlene Kühlflüssigkeit in den Kühler füllen, bis er voll ist.
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
1
2
1. KühlerverschlussdeckelAnzu gsmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
