9-3
9
c. Monte la tapa de la bujía en la bujía y se-
guidamente coloque ésta sobre la culata
para que los electrodos queden en contac-
to con masa. (Así limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Quite la tapa de bujía de la bujía y luego monte la bujía y su tapa correspondiente.
4. Lubrique todos los cables de mando, así como las partes pivotantes de las manetas,
palancas y pedales.
5. Compruebe la presión de aire de los neumáti- cos y, si es preciso, corríjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado.
6. Cubra la salida del silenciador con una bolsa de plástico para evitar que penetre humedad.
7. Desmonte la batería y cárguela completa- mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la batería
en un lugar excesivamente caliente o frío [me- nos de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al almacena-
miento de la batería, consulte la página 8-50.
NOTAEfectúe todas las reparaciones necesarias antes
de guardar el ATV.
U1PE61S0.book Page 3 Thursday, April 4, 2013 3:25 PM

10-1
10
SBU25961
ESPECIFICACIONES
Dimensiones:Longitud total:1845 mm (72.6 in)
Anchura total: 1155 mm (45.5 in)
Altura total:
1115 mm (43.9 in)
Altura del asiento: 830 mm (32.7 in)
Distancia entre ejes: 1280 mm (50.4 in)
Holgura mínima al suelo:
240 mm (9.4 in)
Radio de giro mínimo: 3500 mm (138 in)Peso:Con aceite y combustible:
192.0 kg (423 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):YFM700RE 87.4 dB(A)a3125 r/min (EUR)(FRA)(GBR)
YFM700RSE 87.4 dB(A)a3125 r/min (EUR)(FRA)(GBR)
Nivel de potencia acústica ponderado A: YFM700RE 97.0 dB(A)a3125 r/min (EUR)(FRA)(GBR)
YFM700RSE 97.0 dB(A)a3125 r/min (EUR)(FRA)(GBR)
Vibración en el asiento (EN1032, ISO5008): YFM700RE Sin exceder de 0.5 m/s² (EUR)(FRA)(GBR)
YFM700RSE Sin exceder de 0.5 m/s² (EUR)(FRA)(GBR) Vibración en el manillar (EN1032, ISO5008):
YFM700RE Sin exceder de 2.5 m/s² (EUR)(FRA)(GBR)
YFM700RSE Sin exceder de 2.5 m/s² (EUR)(FRA)(GBR)
Motor:Tipo de motor:4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada:
686 cm³
Calibre  Carrera:
102.0  84.0 mm (4.02  3.31 in)
Relación de compresión: 9.20 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación: Cárter secoAceite de motor:Marca recomendada:
YAMALUBE
U1PE61S0.book Page 1 Thursday, April 4, 2013 3:25 PM

10-2
10
Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin repuesto de filtro del aceite:
1.75 L (1.85 US qt, 1.54 Imp.qt)
Con repuesto de filtro de aceite: 1.85 L (1.96 US qt, 1.63 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante (hasta la
marca de nivel máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.68 L (1.78 US qt, 1.48 Imp.qt)
Filtro de aire:Filtro de aire:Elemento húmedoCombustible:Combustible recomendado:Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible: 11.0 L (2.91 US gal, 2.42 Imp.gal)
Cantidad de reserva de combustible:
2.9 L (0.77 US gal, 0.64 Imp.gal)Inyección de combustible:Cuerpo del acelerador:Marca ID:1S3H 10Bujía(s):Fabricante/modelo:
NGK/CR8E
Distancia entre electrodos de la bujía: 0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:Engranaje recto
Relación de reducción primaria:
77/34 (2.265)
Sistema de reducción secundaria: Impulsión por cadena
Relación de reducción secundaria: 38/14 (2.714)

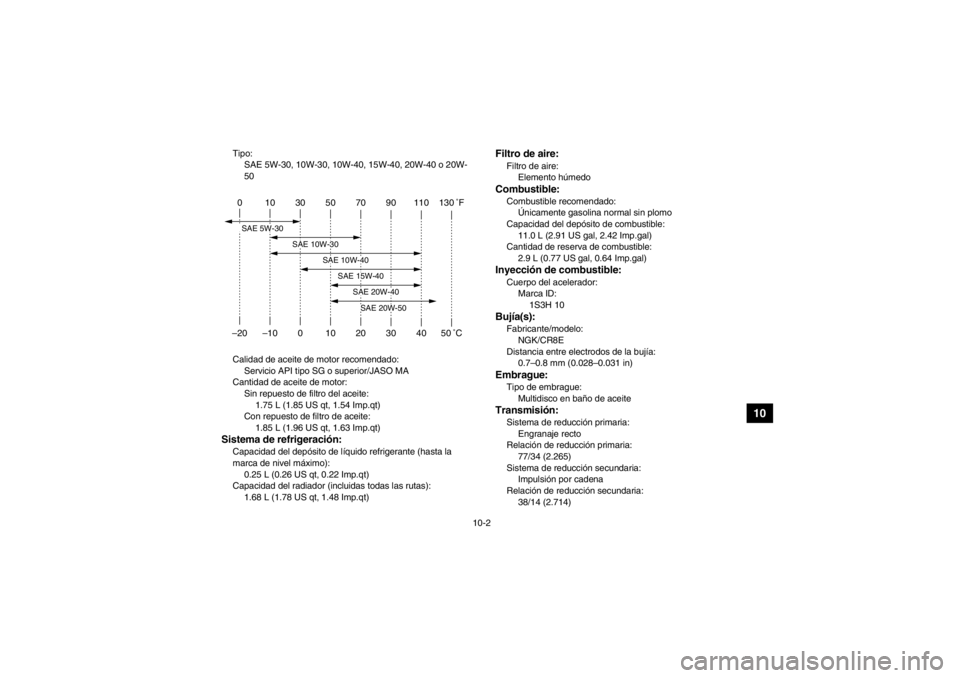

0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1PE61S0.book Page 2 Thursday, April 4, 2013 3:25 PM

10-3
10
Tipo de transmisión:Velocidad 5 avance y 1 marcha atrás, engrane constante
Operación: Operación con pie izquierdo
Relación de engranajes:
1a: 38/13 (2.923)
2a:
28/14 (2.000)
3a: 25/17 (1.471)
4a: 25/22 (1.136)
5a:
22/24 (0.917)
Marcha atrás: 24/13  29/12 (4.462)Chasis:Tipo de bastidor:
Estructura de tubo de acero y fundición de aluminio
Ángulo del eje delantero: 5.0 °
Base del ángulo de inclinación: 21.0 mm (0.83 in)Neumático delantero:Tipo:Sin cámara
Tamaño: AT21 x 7-10
Fabricante/modelo:
MAXXIS/M971Y Bias
Neumático trasero:Tipo:Sin cámara
Tamaño:
AT20 x 10-9
Fabricante/modelo: MAXXIS/M976Y BiasCarga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:Delantero:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Trasero: 27.5 kPa (0.275 kgf/cm², 4.0 psi)
Mínimo: Delantero: 24.5 kPa (0.245 kgf/cm², 3.6 psi)
Trasero: 24.5 kPa (0.245 kgf/cm², 3.6 psi)Rueda delantera:Tipo de rueda:Rueda de panel
Tamaño de la llanta: 10 x 5.5AT
U1PE61S0.book Page 3 Thursday, April 4, 2013 3:25 PM

10-4
10
Rueda trasera:Tipo de rueda:Rueda de panel
Tamaño de la llanta:
9 x 8.0ATFreno delantero:Tipo:Freno de disco
Operación:
Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:
Freno de disco
Operación: Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
230 mm (9.1 in)Suspensión trasera:Tipo:Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite Trayectoria de la rueda:
256 mm (10.1 in)
Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar: Magneto CABatería:Modelo:
GT9B-4
Voltaje, capacidad: 12 V, 8.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla  cantidad:Faro delantero:
12 V, 30.0/30.0 W  2
Luz de freno y posterior:
LED
Luz indicadora de punto muerto: LED
Luz de aviso del nivel de gasolina: LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante: LED
Luz de aviso de avería en el motor: LED
U1PE61S0.book Page 4 Thursday, April 4, 2013 3:25 PM

10-5
10
Fusibles:Fusible principal:30.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible del faro: 10.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador: 20.0 ASBU30401Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues- to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.U1PE61S0.book Page 5 Thursday, April 4, 2013 3:25 PM

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28201Números de identificación Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-

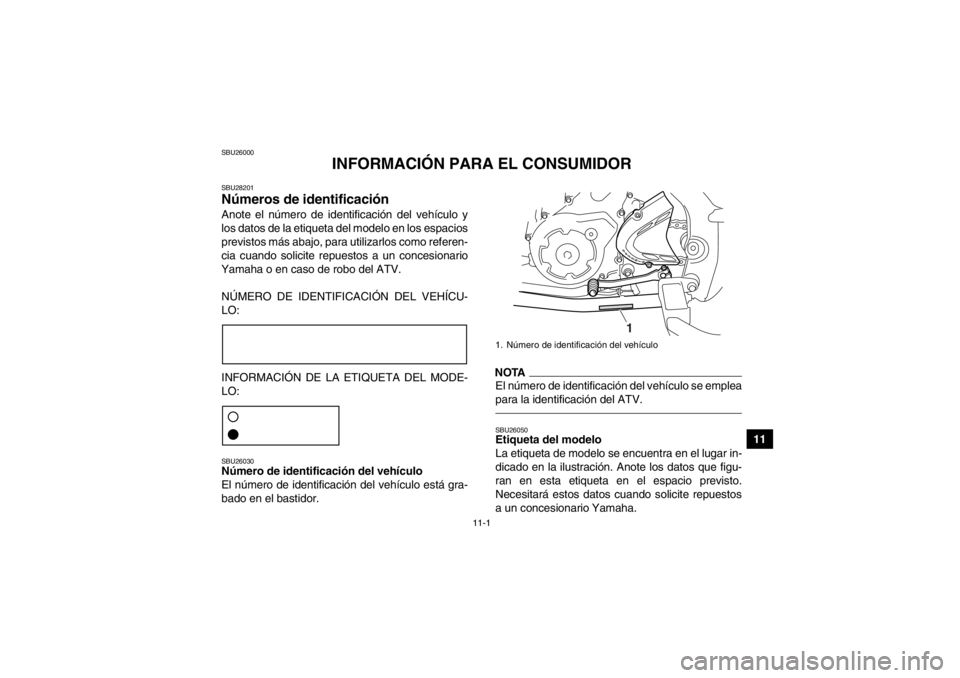

LO:SBU26030Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se emplea

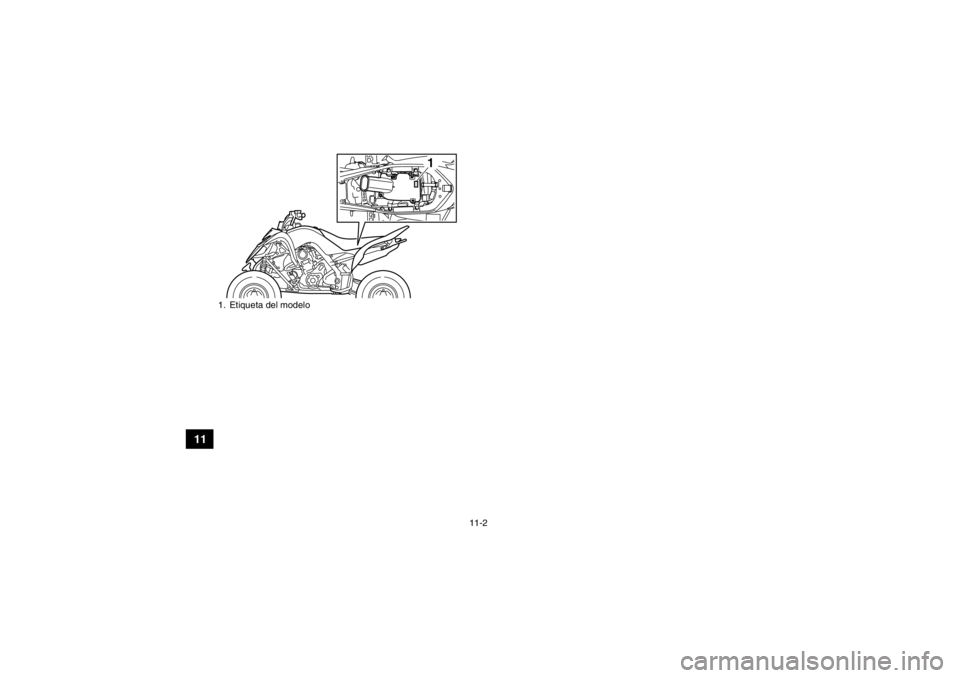

para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
1
U1PE61S0.book Page 1 Thursday, April 4, 2013 3:25 PM

11-2
11
1. Etiqueta del modelo
1
