comendado por el orificio de llenado del depó-
sito de aceite de motor hasta que alcance el
nivel correcto.
ATENCIÓN: Asegúrese de
que el nivel de aceite es el correcto; de no
hacerlo, el motor podría sufrir daños.
[SCB00851]
NOTAAl añadir aceite tenga cuidado de no llenar el de-
pósito de aceite en exceso; el nivel sube más de-
prisa a partir del nivel medio de la varilla de
medición.6. Introduzca la varilla de medición en el orificio de llenado del depósito de aceite de motor y,
a continuación, apriete el tapón de llenado del
depósito de aceite de motor. ATENCIÓN: Ve-
rifique que el tapón de llenado del depósi-
to de aceite del motor esté bien apretado;
de lo contrario puede salirse aceite cuan-
do el motor esté en marcha.
[SCB00362]
Para cambiar el aceite del motor (con o sin sus-
titución del filtro de aceite) 1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos minutos y luego párelo. 3. Coloque una bandeja debajo del motor para
recoger el aceite usado.
4. Extraiga el tapón de llenado de aceite del mo- tor y su junta tórica, y a continuación extraiga
el perno de drenaje del aceite del cárter y su
junta.

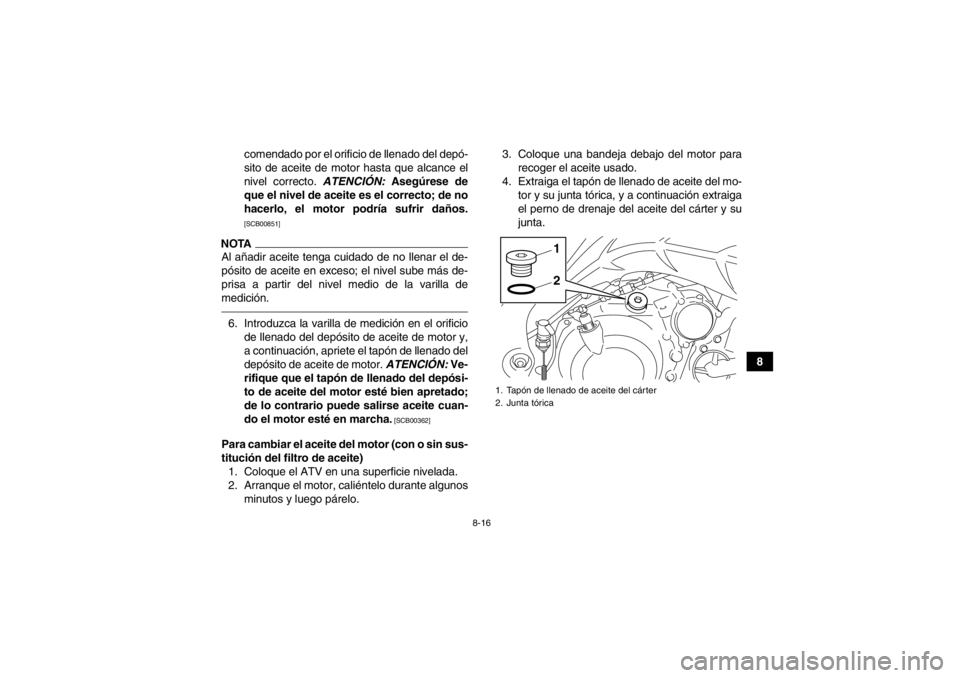

1. Tapón de llenado de aceite del cárter
2. Junta tórica
21
U1PE61S0.book Page 16 Thursday, April 4, 2013 3:25 PM

8-17
85. Extraiga el tapón de llenado del depósito de
aceite del motor y luego el perno de drenaje y
la junta.
NOTAOmita los pasos 6–9 si no va a cambiar el filtro de
aceite.6. Desmonte la cubierta del filtro de aceite qui-tando los pernos.

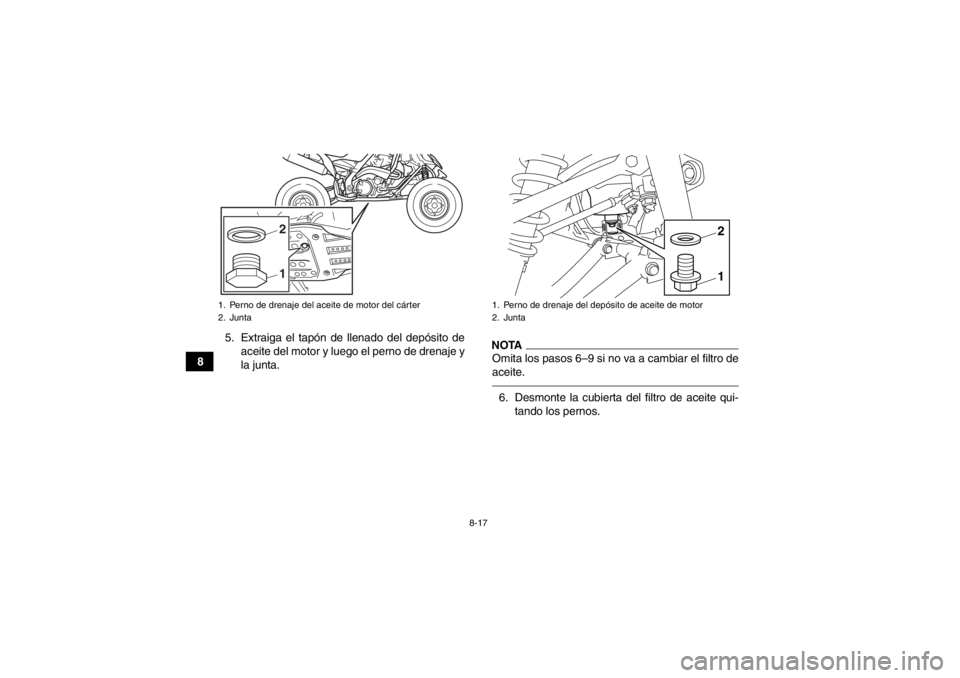

1. Perno de drenaje del aceite de motor del cárter
2. Junta
12
1. Perno de drenaje del depósito de aceite de motor
2. Junta
12
U1PE61S0.book Page 17 Thursday, April 4, 2013 3:25 PM

8-18
8
7. Extraiga el filtro de aceite y las juntas tóricas.
8. Coloque un filtro de aceite nuevo y juntas tóri-
cas nuevas.
NOTAVerifique que las juntas tóricas queden correcta-
mente asentadas.9. Monte la cubierta del filtro de aceite colocan-do los pernos y apretándolos con el par espe-
cificado.

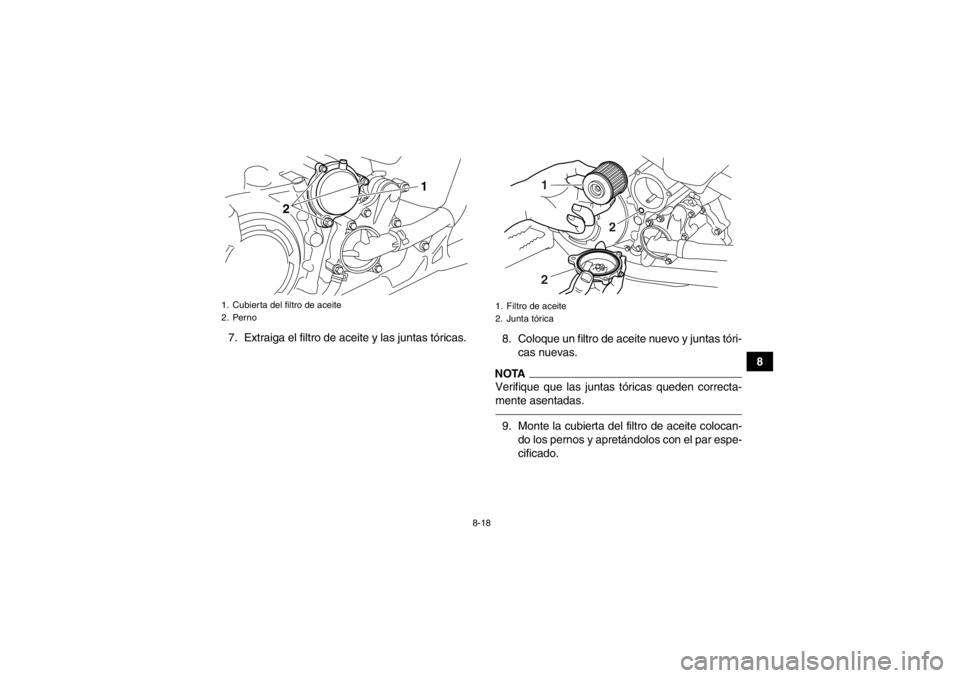

1. Cubierta del filtro de aceite
2. Perno
2 1
1. Filtro de aceite
2. Junta tórica
1
2
2
U1PE61S0.book Page 18 Thursday, April 4, 2013 3:25 PM

8-19
810. Coloque el perno de drenaje de aceite del cár-
ter, el perno de drenaje del depósito de aceite
del motor y las respectivas juntas nuevas y, a
continuación, apriete los pernos con el par es-
pecificado.
11. Instale el tapón de llenado del aceite de motor del cárter y la junta tórica nueva, y a continua-
ción, apriete el tapón de llenado de aceite con
el par especificado. 12. Introduzca sólo 1.3 L (1.37 US qt, 1.14 Imp.qt)
del aceite de motor recomendado por el orifi-
cio de llenado del depósito de aceite de motor
y, a continuación, coloque y apriete el tapón
de llenado del depósito de aceite de motor.
13. Arranque el motor, acelere varias veces y lue- go párelo.
14. Quite el tapón de llenado del depósito de acei- te de motor y llene gradualmente el depósito
de aceite con la cantidad restante, mientras
comprueba regularmente el nivel de aceite
con la varilla de medición.
15. Coloque y apriete el tapón de llenado del de- pósito de aceite de motor.
Par de apriete:
Perno de la cubierta del filtro de aceite:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Pares de apriete: Perno de drenaje del aceite de motor del
cárter:23 Nm (2.3 m·kgf, 17 ft·lbf)
Perno de drenaje del depósito de aceite de
motor: 19 Nm (1.9 m·kgf, 14 ft·lbf)
Par de apriete: Tapón de llenado de aceite del cárter:12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Aceite recomendado:Véase la página 10-1.
Cantidad de aceite: Sin sustitución del filtro de aceite:1.75 L (1.85 US qt, 1.54 Imp.qt)
Con sustitución del filtro de aceite: 1.85 L (1.96 US qt, 1.63 Imp.qt)
U1PE61S0.book Page 19 Thursday, April 4, 2013 3:25 PM

8-20
8
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.ATENCIÓNSCB00300●Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.●Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.16. Arranque el motor y déjelo al ralentí durantealgunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
17. Pare el motor, compruebe el nivel de aceite y corríjalo según sea necesario.
SBU23470Líquido refrigerante Debe comprobar el nivel de líquido refrigerante an-
tes de cada utilización. Además, debe cambiar el
líquido refrigerante según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.SBU27942Para comprobar el nivel de líquido refrigerante1. Coloque el ATV en una superficie nivelada.NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.2. Compruebe el nivel de líquido refrigerante en el depósito.NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.
U1PE61S0.book Page 20 Thursday, April 4, 2013 3:25 PM

8-21
83. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo y seguidamente coloque el ta-
pón. ATENCIÓN: Si no dispone de líquido
refrigerante, utilice en su lugar agua desti-
lada o agua blanda del grifo. No utilice
agua dura o agua salada, ya que resultan
perjudiciales para el motor. Si ha utilizado
agua en lugar de líquido refrigerante, sus-
titúyala por líquido refrigerante lo antes
posible; de lo contrario el sistema de refri- geración no estará protegido contra las
heladas y la corrosión. Si ha añadido agua
al líquido refrigerante, haga comprobar lo
antes posible en un concesionario
Yamaha el contenido de anticongelante en
el líquido refrigerante; de lo contrario dis-
minuirá la eficacia del líquido refrigerante.
[SCB01011]

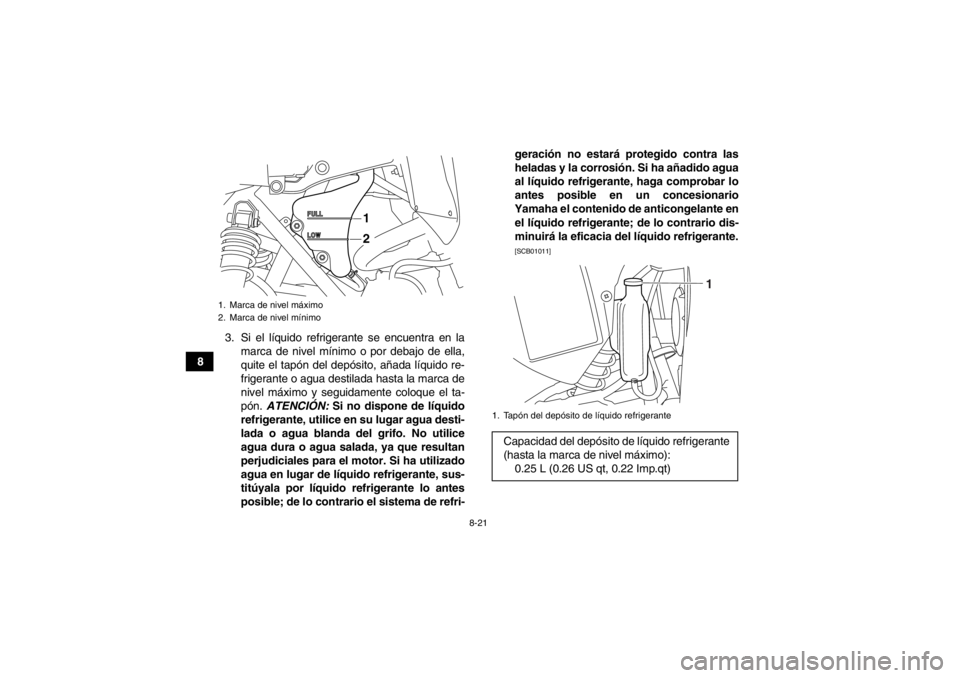

1. Marca de nivel máximo
2. Marca de nivel mínimo
12
1. Tapón del depósito de líquido refrigeranteCapacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
U1PE61S0.book Page 21 Thursday, April 4, 2013 3:25 PM

8-22
8
NOTA●El ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.●Si el motor se recalienta, consulte las instruccio-
nes adicionales de la página 8-61.SBU23543Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01890Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa.1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel A. (Véase la página 8-12).
3. Sitúe un recipiente debajo del motor y extrai-ga el perno de drenaje del líquido refrigerante
con la junta. 4. Quite el tapón del radiador.

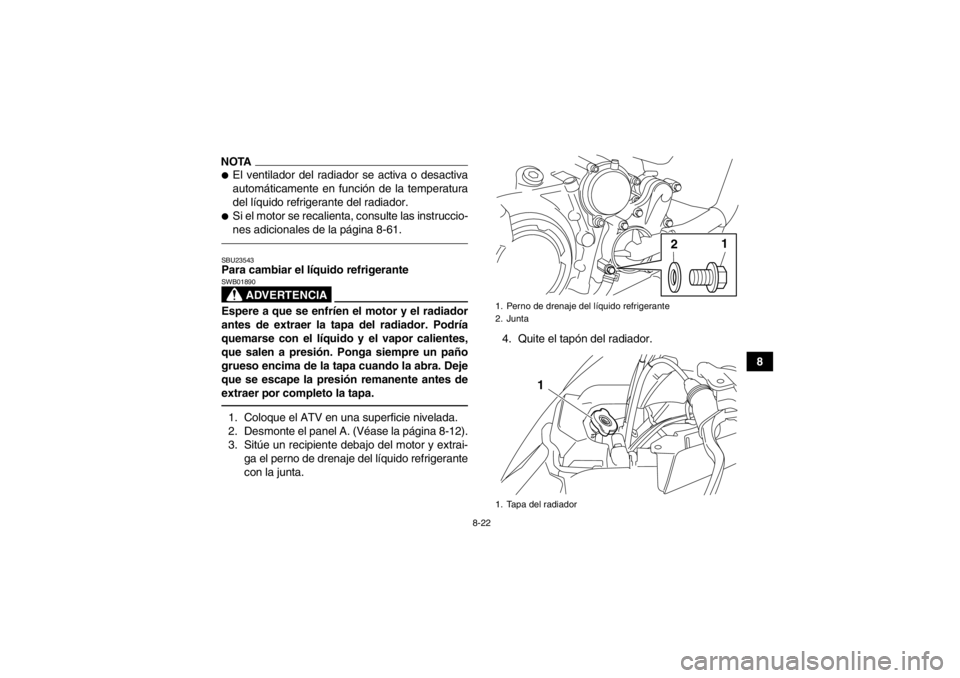

1. Perno de drenaje del líquido refrigerante
2. Junta
1. Tapa del radiador
1
2
1
U1PE61S0.book Page 22 Thursday, April 4, 2013 3:25 PM

8-23
85. Quite el tapón del depósito de líquido refrige-
rante.
6. Desconecte el tubo flexible del depósito de re- frigerante y vacíe el refrigerante del depósito.
7. Después de vaciarlo, enjuague bien el siste- ma de refrigeración con agua del grifo limpia.
8. Coloque el perno de drenaje del refrigerante con la junta nueva y apriételo con el par espe-
cificado. 9. Conecte el tubo flexible del depósito de refri-
gerante.
10. Vierta líquido refrigerante del tipo recomenda- do en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
ATENCIÓN: Mezcle anticongelante única-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00991]
11. Vierta líquido refrigerante del tipo recomenda- do en el radiador hasta que esté lleno.
1. Tapón del depósito de líquido refrigerante
2. Tubo flexible del depósito de líquido refrigerantePar de apriete:Perno de drenaje del líquido refrigerante:11 Nm (1.1 m·kgf, 8.0 ft·lbf)
