INFORMAÇÕES RELATIVAS À SEGURANÇA
1-2
1
• Conheça as suas capacidades e assuas limitações. Não tentar exceder
as suas limitações é um factor que
pode ajudá-lo a evitar um acidente.
• Recomendamos que pratique a
condução do seu motociclo em lo-
cais onde não haja trânsito, até que
esteja bem familiarizado com o
mesmo e com todos os seus meca-
nismos de controlo.
 Muitos acidentes são causados por
um erro cometido pelo condutor do
motociclo. Um erro tipicamente co-
metido pelo condutor é fazer uma cur-
va fora-de-mão devido a velocidade
excessiva ou a um ângulo de inclina-
ção insuficiente em relação à veloci-
dade.
• Obedeça sempre ao limite de velo- cidade e nunca ande mais depres-
sa do que o permitido pelas
condições da estrada e do trânsito.
• Sinalize sempre qualquer mudança
de direcção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver. 
A postura do condutor e do passagei-
ro é importante para um controlo ade-
quado.
• Durante a condução, o condutor deverá manter as mãos no guiador
e os pés nos apoios de pés, a fim
de manter o controlo do motociclo.
• O passageiro deve segurar-se
sempre no condutor, na correia do
assento ou na barra de manobra
(se o veículo os possuir), com am-
bas as mãos, e deve manter os pés
nos apoios de pés para o passagei-
ro. Nunca transporte um passagei-
ro, excepto se ele ou ela puderem
colocar, com firmeza, ambos os
pés nos apoios de pés do passa-
geiro.
 Nunca conduza sob a influência de ál-
cool ou outras drogas.
 Este motociclo está concebido para
utilização apenas em estrada. Não de
se destina a utilização todo-o-terreno.
Artigos d e protecção
A maioria das fatalidades ocorridas em aci-
dentes com motociclos resultam de feri-
mentos na cabeça. O uso de um capacete
de segurança é o factor mais importante
para a prevenção ou redução de ferimen-
tos na cabeça. 
Use sempre um capacete aprovado.
 Use uma viseira ou óculos protecto-
res. O vento direccionado para os
olhos desprotegidos pode contribuir
para uma deficiência da visão que
pode atrasar a visualização de uma si-
tuação de perigo.
 O uso de um casaco, botas, calças e
luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.
 Nunca use roupas largas, caso con-
trário estas poderão prender-se nas
alavancas de controlo, nos apoios de
pés ou nas rodas, causando ferimen-
tos ou até um acidente.
 Use sempre vestuário de protecção
que cubra as pernas, os tornozelos e
os pés. O motor ou o sistema de es-
cape ficam muito quentes durante ou
após a utilização e podem provocar
queimaduras.
 As precauções acima referidas apli-
cam-se também ao passageiro.
Evitar a intoxicação por monóxi do de
carbono
Qualquer sistema de escape do motor pro-
duz monóxido de carbono, um gás mortífe-
ro. A inalação de monóxido de carbono
U2DEP0P0.book Page 2 Monday, June 17, 2013 3:34 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-3
1
pode provocar dores de cabeça, tonturas,
sonolência, náuseas, incapacidade de ra-
ciocínio e, eventualmente, a morte.
O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um ní-
vel mortífero de monóxido de carbono
pode acumular-se rapidamente e a pessoa
pode perder os sentidos e não conseguir
salvar-se. Além disso, em locais fechados
ou com má ventilação, um nível mortífero
de monóxido de carbono pode manter-se
durante horas ou dias. Se tiver algum sinto-
ma de intoxicação por monóxido de carbo-
no, abandone imediatamente o local,
apanhe ar fresco e PROCURE CUIDADOS
MÉDICOS.  Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de car-
bono pode atingir rapidamente níveis
perigosos.
 Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como ce-
leiros, garagens ou alpendres. 
Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga ao
seu motociclo pode afectar adversamente
a estabilidade e o manuseamento se a dis-
tribuição de peso no seu motociclo for alte-
rada. Para evitar a possibilidade de um
acidente, tenha bastante cuidado ao adi-
cionar carga ou acessórios ao seu motoci-
clo. Redobre o cuidado quando conduzir
um motociclo que tenha mais carga ou
acessórios. Aqui, juntamente com as infor-
mações sobre acessórios apresentadas
em seguida, encontram-se algumas reco-
mendações gerais a seguir se colocar car-
ga no seu motociclo:
O peso total do operador, passageiro,
acessórios e carga não devem exceder o li-
mite máximo de carga. A utilização de um
veículo sobrecarrega do pod e provocar
um aci dente. Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:
 A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Acondicione bem os artigos mais
pesados o mais perto possível do
centro do veículo e distribua o peso o
mais uniformemente possível por am-
bos os lados do motociclo para mini-
mizar o desequilíbrio ou a
instabilidade.
 A deslocação dos pesos pode criar
um desequilíbrio súbito. Antes de
conduzir, certifique-se de que os
acessórios e a carga estão bem pre-
sos ao motociclo. Verifique com fre-
quência os suportes dos acessórios e
os prendedores da carga.
• Ajuste a suspensão em função da carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.
Carga máxima:
Para modelos sem sistema ABS
206 kg (454 lb)
Para modelos com sistema ABS
202 kg (445 lb)U2DEP0P0.book Page 3 Monday, June 17, 2013 3:34 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
• Nunca prenda artigos grandes oupesados ao guiador, à forquilha
dianteira ou ao guarda-lamas dian-
teiro. Estes artigos, incluindo algu-
ma carga, tal como sacos-cama,
sacos grossos de lã ou tendas, po-
dem criar um manuseamento instá-
vel ou uma fraca resposta da
direcção.
 Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen- dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e mod
ificações do
merca do d e reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua-
lidade, deve reconhecer que alguns aces-
sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.  Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessó-
rio antes de o utilizar, para se certificar de que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direcção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
• Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran- des podem afectar seriamente a
estabilidade do motociclo devido
aos efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
U2DEP0P0.book Page 4 Monday, June 17, 2013 3:34 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
 Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade
do sistema eléctrico do motociclo
pode ocorrer uma falha eléctrica, a
qual pode causar uma perda perigosa
de potência das luzes ou do motor.
Pneus e jantes d o mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-14 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo. 
Retire todos os itens soltos do moto-
ciclo.
 Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.
 Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
 Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direcção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte. 
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
U2DEP0P0.book Page 5 Monday, June 17, 2013 3:34 PM

DESCRIÇÃO
2-1
2
PAU10411
Vista esquerda
1
2
3
4
5
6
7

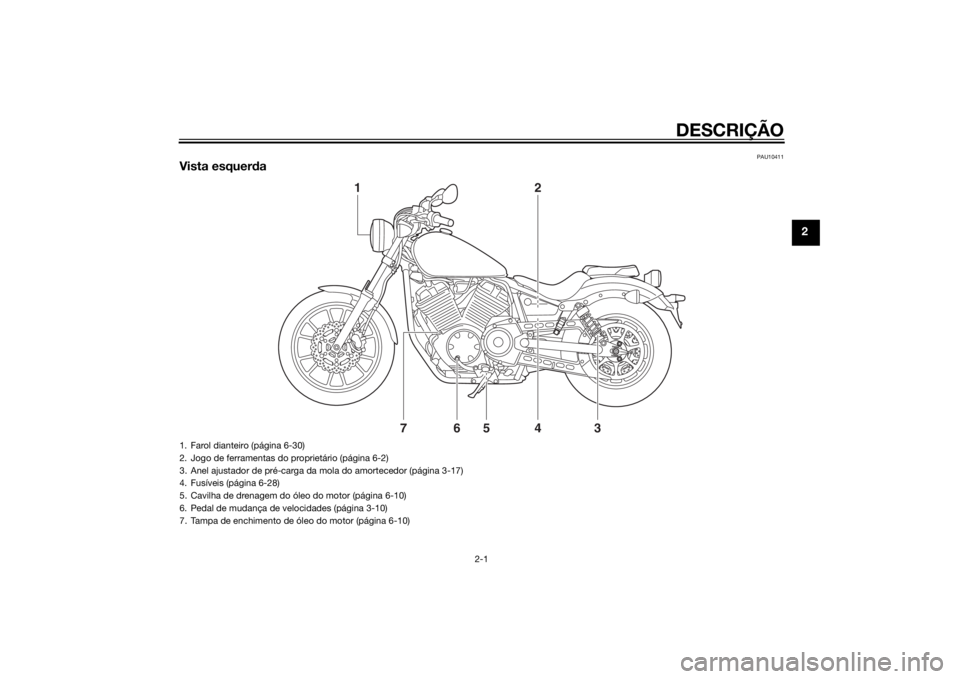

1. Farol dianteiro (página 6-30)
2. Jogo de ferramentas do proprietário (página 6-2)
3. Anel ajustador de pré-carga da mola do amortecedor (página 3-17)
4. Fusíveis (página 6-28)
5. Cavilha de drenagem do óleo do motor (página 6-10)
6. Pedal de mudança de velocidades (página 3-10)
7. Tampa de enchimento de óleo do motor (página 6-10)
U2DEP0P0.book Page 1 Monday, June 17, 2013 3:34 PM

DESCRIÇÃO
2-2
2
PAU10421
Vista direita
1
2
3
4
5
6
7
8
10
9
11
1. Luz da chapa de matrícula (página 6-33)
2. Luz do travão/farolim traseiro (página 6-32)
3. Bateria (página 6-27)
4. Reservatório de líquido do travão traseiro (página 6-19)
5. Elemento do filtro de ar (página 6-13)
6. Tampa do depósito de combustível (página 3-12)
7. Interruptor principal (página 3-2)
8. Bloqueio da direcção (página 3-15) 9. Cartucho do filtro de óleo do motor (página 6-10)
10.Interruptor da luz do travão traseiro (página 6-18)
11.Pedal do travão (página 3-10)U2DEP0P0.book Page 2 Monday, June 17, 2013 3:34 PM

DESCRIÇÃO
2-3
2
PAU10431
Controlos e instrumentos
1
2
3
4
5
6
7
1. Alavanca da embraiagem (página 3-9)
2. Interruptores do punho esquerdo do guiador (página 3-8)
3. Módulo do contador multifuncional (página 3-5)
4. Reservatório de líquido do travão dianteiro (página 6-19)
5. Interruptores do punho direito do guiador (página 3-8)
6. Alavanca do travão (página 3-10)
7. Punho do acelerador (página 6-14)
U2DEP0P0.book Page 3 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10978
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo (com um arco vermelho)
 duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
 um transmissor-receptor (instalado na
chave de reconfiguração do código)
 uma unidade imobilizadora
 uma ECU (Unidade de Controlo Elec-
trónico) 
um indicador luminoso do sistema
imobilizador (Consulte a página 3-5.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta
chave destina-se apenas a ser utilizada
para a reconfiguração das chaves de série.
Use sempre uma chave de série para a
condução do veículo.
PRECAUÇÃO
PCA11822
 NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
per der a chave d e reconfiguração
d o có digo, é impossível registar no-
vos có digos nas chaves normais.
As chaves normais po dem continu-
ar a ser utiliza das para ligar o veícu-
lo, no entanto, se a reconfiguração
d o có digo for necessária (isto é, se
for feita uma nova chave normal ou
se se perd erem todas as chaves)
d eve substituir-se a totali dad e do
sistema imobiliza dor. Assim, é alta- mente recomen
dável utilizar a cha-
ve normal e manter a chave d e
reconfiguração do có digo num lu-
gar seguro.
 Não mergulhe as chaves na água.
 Não exponha as chaves a tempera-
turas excessivamente altas.
 Não coloque as chaves junto a
ímans (incluin do, entre outros, pro-
d utos tais como altifalantes, etc.).
 Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
 Não coloque objectos pesa dos so-
bre as chaves.
 Não rectifique nem altere o formato
das chaves.
 Não desmonte a peça plástica das
chaves.
 Não coloque duas chaves d e um
sistema imobilizad or no mesmo
porta-chaves.
 Mantenha as chaves normais e as
chaves do sistema imobiliza dor
afa s

tad as da chave de reconfigura-
ção do có digo d o veículo.
 Mantenha as chaves d e outro siste-
ma imobiliza dor afastad as do inter-
ruptor principal, uma vez que
pod em causar interferência no si-
nal.
1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)U2DEP0P0.book Page 1 Monday, June 17, 2013 3:34 PM
