2014 YAMAHA XV950 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU12821
Kupplung shebelDer Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-18.)
GAU12872
Fußschaltheb elDer Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
GAU12892
Handbremshe belDer Bremshebel befindet sich an der rech-
ten Seite des Lenkers. Zur Betätigung der
Vorderradbremse den Hebel zum Gasdreh-
griff ziehen.

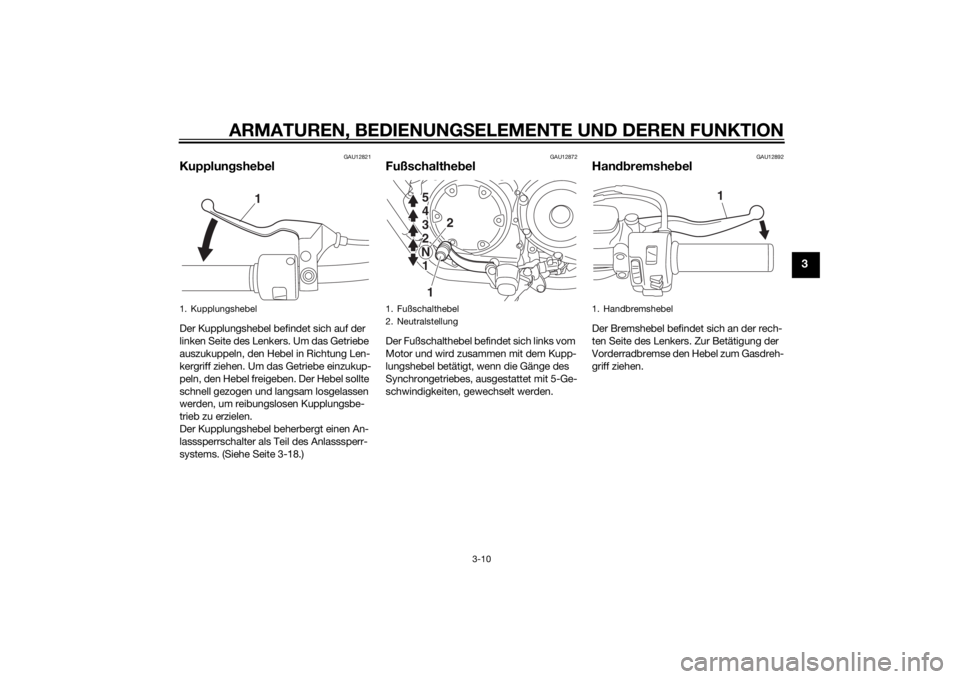

1. Kupplungshebel
1
1. Fußschalthebel
2. Neutralstellung
1
2
5
4
3
2
N 1 5
4
3
2
N 1
1. Handbremshebel
1
U2DEG0G0.book Page 10 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU12942
Fußbremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU51801
AB S (für AB S-Mo delle)Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist unter dem
Sitz ein “Klicken” zu hören und selbst
bei leichter Betätigung des Hand-
bremshebels oder Fußbremshebel ist
außerdem eine leichte Vibration an
den Hebeln zu spüren, was jedoch
kein Anzeichen für eine Störung ist.
 Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt, wenn Sie die-
sen Test durchführen.

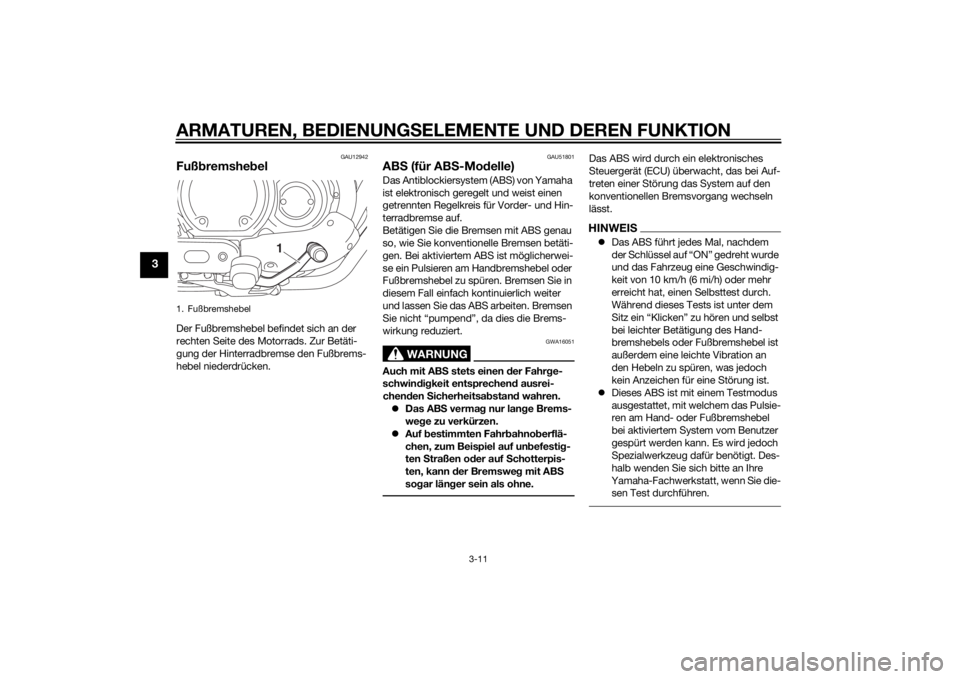

1. Fußbremshebel
1
U2DEG0G0.book Page 11 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
ACHTUNG
GCA16121
Ma gnete je der Art (einschließlich ma g-
netischer Werkzeu ge, ma gnetischer
S chrau ben dreher, etc.) von der Vor der-
und Hinterra dna be fern halten. S onst
können die in d en Radna ben befin dli-
chen mag netischen Rotoren beschä dig t
wer den, was zu einer Fehlfunktion des
AB S-S ystems führen kann.
GAU13123
TankverschlussTankverschluss öffnen
Die Schlossabdeckung aufschieben, den
Schlüssel in das Tankschloss stecken und
dann 1/4 Drehung im Uhrzeigersinn dre-
hen. Die Verriegelung wird geöffnet und der
Tankverschluss kann abgenommen wer-
den.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck- tem Schlüssel aufsetzen. Die
Markierung “ ” muss dabei nach
vorn weisen. 2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA10132
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen
ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
1. Hinterradnabe
2. Vorderradnabe1
2
1. Tankschlossabdeckung
2. “ ” Markierung
3. Schloss.
4. Aufschließen.1
2
4
3
U2DEG0G0.book Page 12 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist gifti g un d kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
g en Sie Benzin niemals mit d em Mund an. Falls S
ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet od er etwas Benzin in Ihre
Au gen bekommen hab en, suchen Sie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, b etroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dung sstü-
cke wechseln.
GAU57690
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.

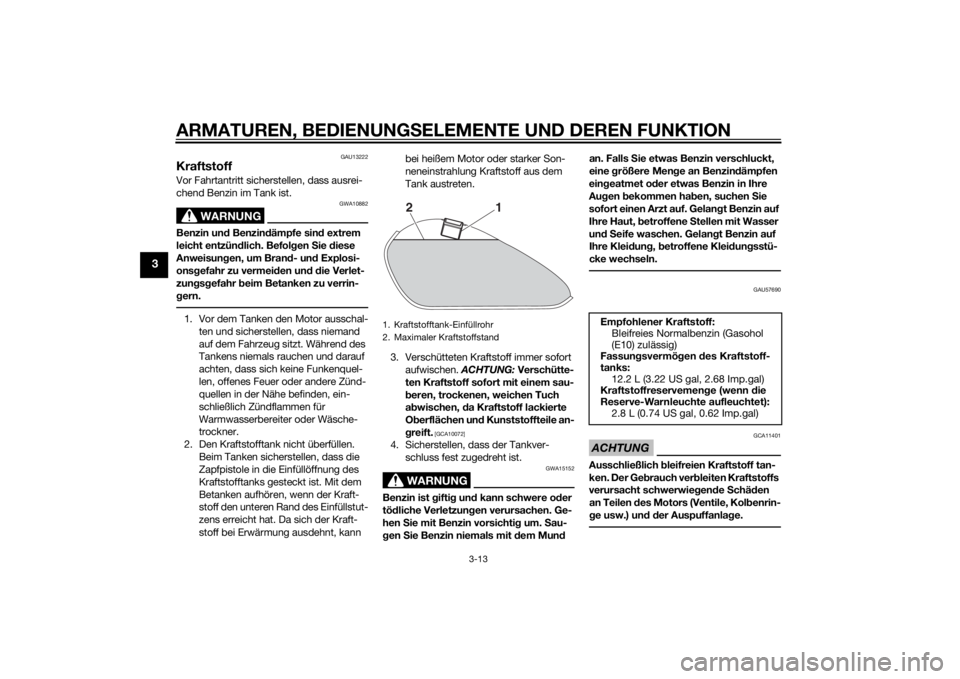

1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
2
1
Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol
(E10) zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks: 12.2 L (3.22 US gal, 2.68 Imp.gal)
Kraftstoffreservemen ge (wenn die
Reserve-Warnleuchte aufleuchtet): 2.8 L (0.74 US gal, 0.62 Imp.gal)
U2DEG0G0.book Page 13 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAUB1302
Kraftstofftank-Belüftun gs-
schlauch/Ü berlaufschlauchVor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
 Den Anschluss des Kraftstofftank-Be-
lüftungsschlauchs/Überlauf-
schlauchs prüfen.
 Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.
 Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungs-
schlauchs/Überlaufschlauchs nicht
verstopft ist; ggf. den Schlauch reini-
gen. 
Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch/Überlauf-
schlauch durch den Sicherungsclip

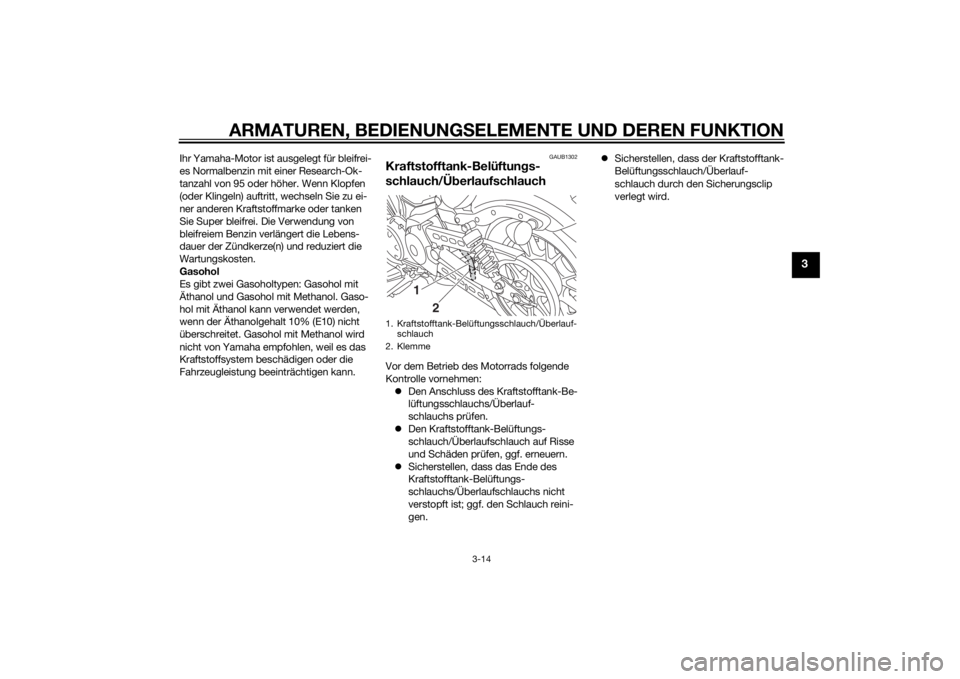

verlegt wird.1. Kraftstofftank-Belüftungsschlauch/Überlauf-
schlauch
2. Klemme
1
2
U2DEG0G0.book Page 14 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrie b
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennun gen:
 Das Fahrzeu g niemals in d er Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeu g nach Mö glichkeit so
parken, dass Fuß gän ger od er Kin-
d er nicht mit dem heißen Auspuff in
Berührung kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan ge
m Leerlauf betrie b kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schäd en am
A bgaskatalysator.
GAU55661

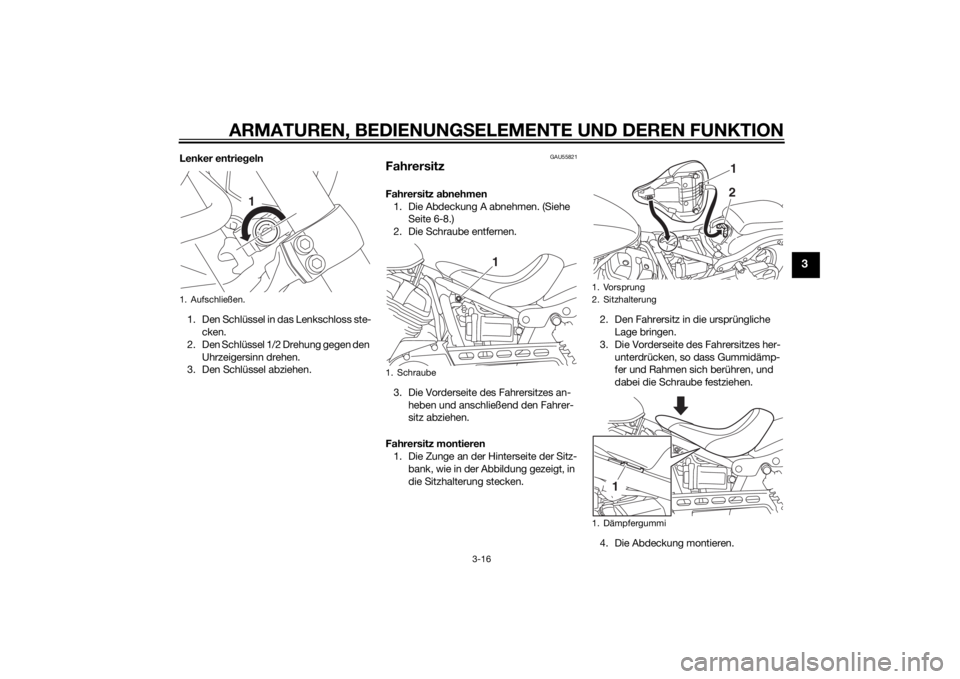

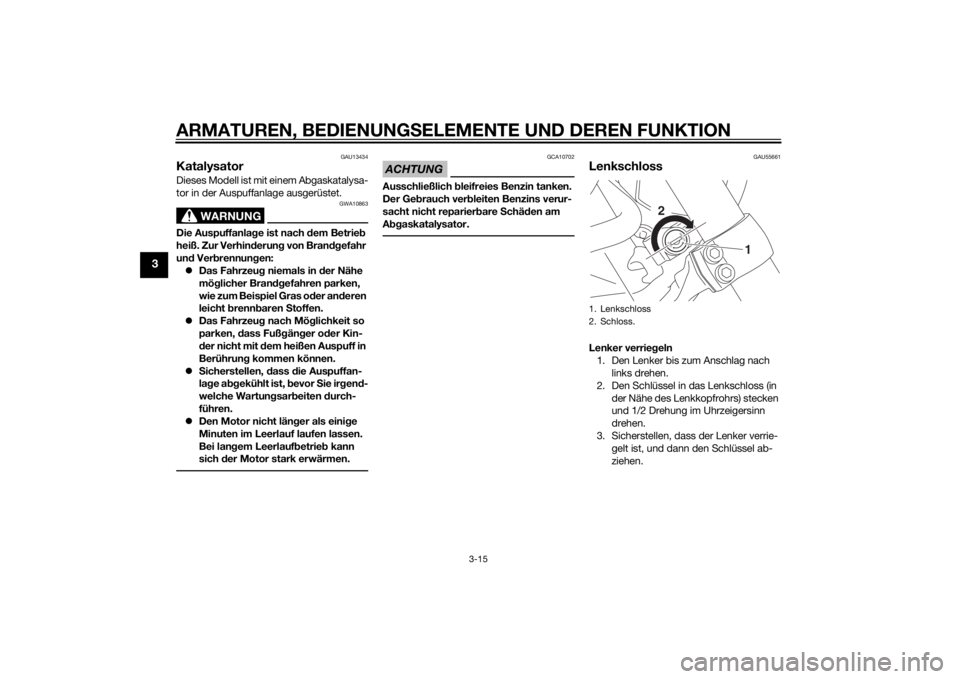

LenkschlossLenker verrie geln
1. Den Lenker bis zum Anschlag nach links drehen.
2. Den Schlüssel in das Lenkschloss (in der Nähe des Lenkkopfrohrs) stecken
und 1/2 Drehung im Uhrzeigersinn
drehen.
3. Sicherstellen, dass der Lenker verrie- gelt ist, und dann den Schlüssel ab-
ziehen.1. Lenkschloss
2. Schloss.
LOCKUNLO CK
1
2
U2DEG0G0.book Page 15 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
Lenker entrieg eln
1. Den Schlüssel in das Lenkschloss ste- cken.
2. Den Schlüssel 1/2 Drehung gegen den Uhrzeigersinn drehen.
3. Den Schlüssel abziehen.
GAU55821
FahrersitzFahrersitz a bnehmen
1. Die Abdeckung A abnehmen. (Siehe Seite 6-8.)
2. Die Schraube entfernen.
3. Die Vorderseite des Fahrersitzes an- heben und anschließend den Fahrer-
sitz abziehen.
Fahrersitz montieren 1. Die Zunge an der Hinterseite der Sitz- bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken. 2. Den Fahrersitz in die ursprüngliche
Lage bringen.
3. Die Vorderseite des Fahrersitzes her- unterdrücken, so dass Gummidämp-
fer und Rahmen sich berühren, und
dabei die Schraube festziehen.
4. Die Abdeckung montieren.
1. Aufschließen.
L O CKUNLO CK
1
1. Schraube
1
1. Vorsprung
2. Sitzhalterung
1. Dämpfergummi
21
1
U2DEG0G0.book Page 16 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
HINWEISSicherstellen, dass der Fahrersitz vor Fahrt-
antritt richtig montiert ist.
GAU55761
Feder beine einstellen
WARNUNG
GWA10211
Bei de Fe der beine gleichmäßi g einstel-
len. Eine un gleichmäßig e Einstellung b e-
einträchti gt Fahrverhalten und S ta bilität.Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.
Bei dieser Einstellung den Spezialschlüssel
und die Verlängerung aus dem zusätzlichen
Werkzeugsatz verwenden, der Ihnen beim
Kauf des Fahrzeugs ausgehändigt wurde.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Bei der Einstellung der Federvorspannung
wie folgt vorgehen.

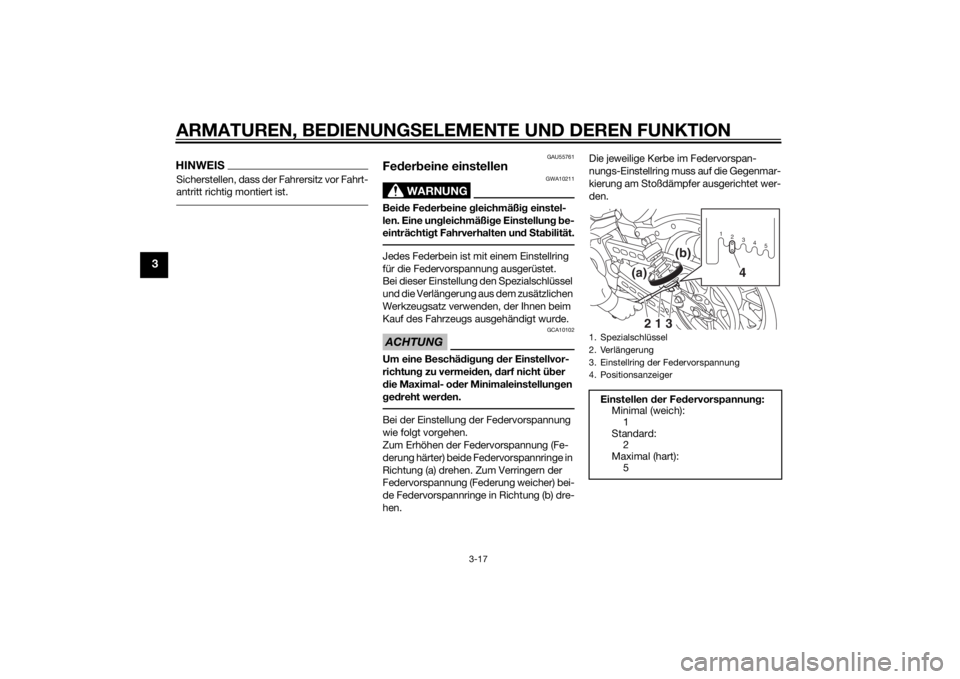

Zum Erhöhen der Federvorspannung (Fe-
derung härter) beide Federvorspannringe in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) bei-
de Federvorspannringe in Richtung (b) dre-
hen. Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Gegenmar-
kierung am Stoßdämpfer ausgerichtet wer-
den.
1. Spezialschlüssel
2. Verlängerung
3. Einstellring der Federvorspannung
4. PositionsanzeigerEinstellen
der Fed ervorspannung :
Minimal (weich):
1
Standard: 2
Maximal (hart): 5
1 2345
3
(a)
(b)
12
4
U2DEG0G0.book Page 17 Tuesday, June 11, 2013 10:06 AM
