2014 YAMAHA XV950 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
 Die Stan dar dschlüssel, sowie
S chlüssel an derer We gfahrsperren-
systeme, vom Hauptschlüssel zur
Neupro grammierun g fern halten.
 Schlüssel an derer We gfahrsperren-
systeme vom Zün dschloss fern hal-
ten, da diese Sig nalstörun gen ver-
ursachen können.
GAU57670

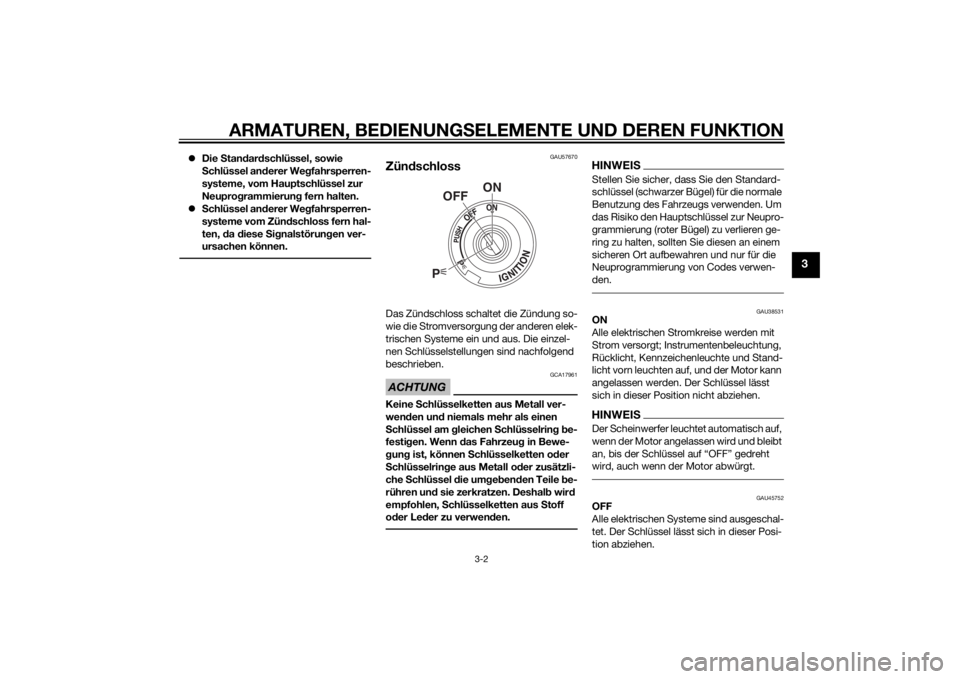

Zün dschlossDas Zündschloss schaltet die Zündung so-
wie die Stromversorgung der anderen elek-
trischen Systeme ein und aus. Die einzel-
nen Schlüsselstellungen sind nachfolgend
beschrieben.ACHTUNG
GCA17961
Keine Schlüsselketten aus Metall ver-
wen den un d niemals mehr als einen
S chlüssel am gleichen Schlüsselrin g b e-
festi gen. Wenn d as Fahrzeug in Bewe-
g ung ist, können S chlüsselketten o der
S chlüsselrin ge aus Metall o der zusätzli-
che Schlüssel die um geb en den Teile be-
rühren un d sie zerkratzen. Deshal b wir d
empfohlen, Schlüsselketten aus Stoff
o der Le der zu verwen den.
HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU38531
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.HINWEISDer Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht
wird, auch wenn der Motor abwürgt.
GAU45752
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
P
ON
OFF
U2DEG0G0.book Page 2 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
WARNUNG
GWA10073
Den Zündschlüssel niemals auf “OFF”
stellen währen d d as Fahrzeu g in Bewe-
g un g ist, an dernfalls wird d as elektri-
sche System aus geschaltet un d kann zu
Kontrollverlust o der einem Unfall führen.
GAU57660
(Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser
Position abziehen.
GAU49394
Kontroll- un d Warnleuchten
GAU11021
Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11255
Ölstan d-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.HINWEIS Trotz korrektem Ölstand kann es vor-
kommen, dass die Warnleuchte an
Steigungen oder während plötzlichen
Beschleunigungs- bzw. Abbremsvor-
gängen flackert, was unter diesen
Umständen normal ist.

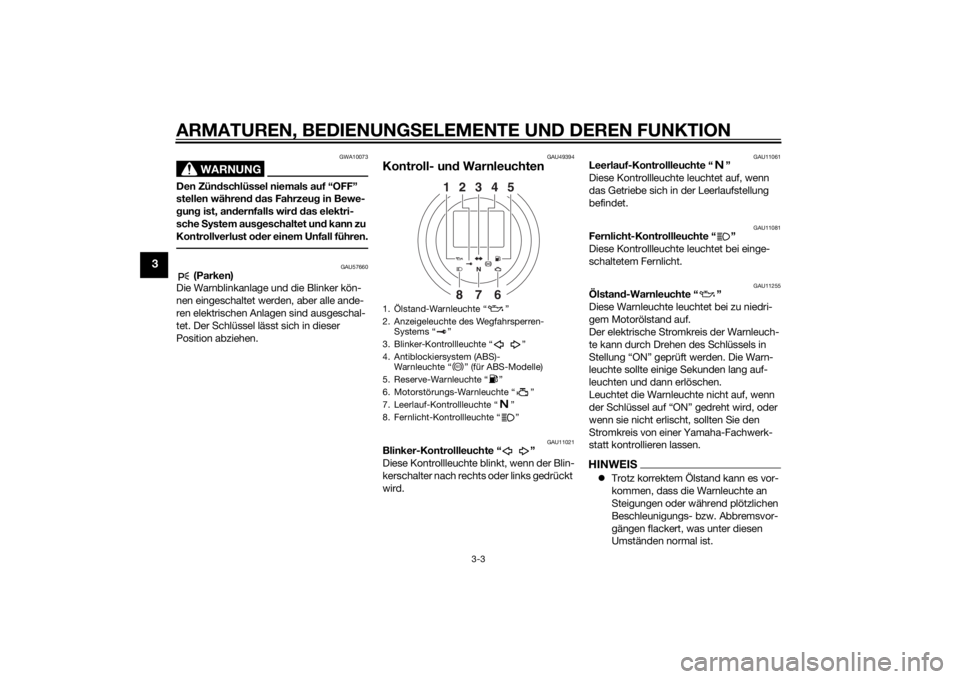

1. Ölstand-Warnleuchte “ ”
2. Anzeigeleuchte des Wegfahrsperren-
Systems “ ”
3. Blinker-Kontrollleuchte “ ”
4. Antiblockiersystem (ABS)- Warnleuchte “ ” (für ABS-Modelle)
5. Reserve-Warnleuchte “ ”
6. Motorstörungs-Warnleuchte “ ”
7. Leerlauf-Kontrollleuchte “ ”
8. Fernlicht-Kontrollleuchte “ ”
1
35 42
8
7
6
ABS
U2DEG0G0.book Page 3 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
 Dieses Modell ist ebenfalls mit einer
Stromkreis-Prüfeinrichtung für die
Prüfung des Ölstands ausgestattet.
Falls im Ölstand-Prüfstromkreis ein
Problem detektiert wird, wird der fol-
gende Vorgang so lange wiederholt,
bis die Fehlfunktion korrigiert worden
ist: Die Ölstand-Warnleuchte wird
zehn Mal aufblinken und dann 2.5 Se-
kunden lang ausgehen. In diesem Fall
das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU11367
Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet auf,
wenn der Kraftstoffstand im Tank unter ca.
2.8 L (0.74 US gal, 0.62 Imp.gal) fällt. In die-
sem Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von eine r Yamaha-Fachwerk-
statt kontrollieren lassen.
HINWEISDieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für den Kraftstoff-
stand-Prüfstromkreis ausgestattet. Falls im
Kraftstoffstand-Prüfstromkreis ein Problem
detektiert wird, wird der folgende Vorgang
so lange wiederholt, bis die Fehlfunktion
korrigiert worden ist: Die Reserve-Warn-
leuchte blinkt acht Mal auf und bleibt dann
3.0 Sekunden lang aus. In diesem Fall das
Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU42775
Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
elektrischen Stromkreis der den Motor
überwacht, ein Problem detektiert wird.
Lassen Sie in diesem Fall die Stromkreis-
Prüfeinrichtung von einer Yamaha-Fach-
werkstatt überprüfen. (Beschreibung der
Stromkreis-Prüfeinri chtung siehe Seite
3-7.)
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen. Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU51781
AB
S-Warnleuchte “ ” (für AB S-Mo del-
le)
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:  nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird
 während der Fahrt aufleuchtet oder
blinkt
 nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer Yamaha-Fach-
werkstatt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 3-11.)
ABS
U2DEG0G0.book Page 4 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
WARNUNG
GWA16041
Wenn die AB S-Warnleuchte nicht er-
lischt, so bal d eine Geschwin dig keit von
10 km/h (6 mi/h) o der mehr erreicht ist,
o der wenn die Warnleuchte währen d d er
Fahrt aufleuchtet o der blinkt, wechselt
d as Bremssystem auf den konventionel-
len Bremsvor gan g. In je dem dieser ge-
nannten Fälle, o der wenn die Warn-
leuchte ü berhaupt nicht aufleuchtet,
b remsen Sie mit b esonderer Vorsicht,
um ein mö gliches Blockieren d er Räder
währen d einer Not bremsun g zu vermei-
d en. Lassen S ie das das Bremssystem
un d d ie Stromkreise so bal d wie mö glich
von einer Yamaha-Fachwerkstatt ü ber-
prüfen.HINWEISWird der Starterschalter bei laufendem Mo-
tor gedrückt, leuchtet die ABS-Warnleuch-
te leuchtet auf. Dies ist jedoch keine Fehl-
funktion.
GAU54681
Anzei geleuchte des We gfahrsperren-
S ystems “ ”
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blin-
ken, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-
den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert.
Die Stromkreis-Prüfein richtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-7.)
GAU57680

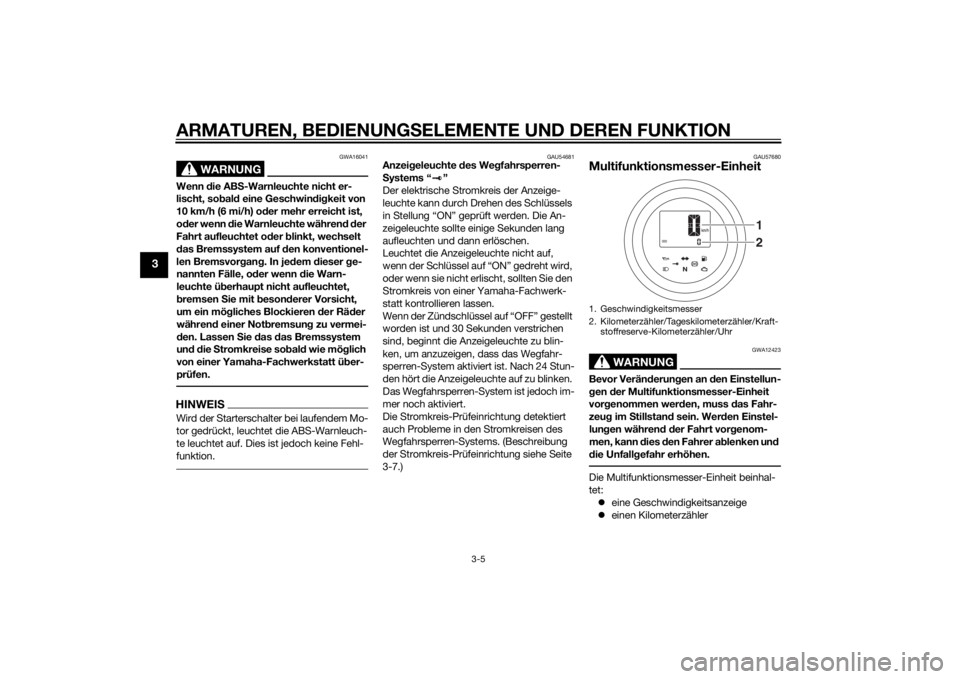

Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Verän derun gen an den Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im Stillstan d sein. Wer den Einstel-
lun gen währen d d er Fahrt vor genom-
men, kann dies den Fahrer a blenken un d
d ie Unfall gefahr erhöhen.Die Multifunktionsmesser-Einheit beinhal-
tet:
 eine Geschwindigkeitsanzeige
 einen Kilometerzähler1. Geschwindigkeitsmesser
2. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler/Uhr
21
U2DEG0G0.book Page 5 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
 zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
 einen Kraftstoffreserve-Kilometerzäh-
ler (welcher die auf Kraftstoffreserve
gefahrenen Kilometer anzeigt)
 eine Uhr
 eine Stromkreis-PrüfeinrichtungHINWEISSicherstellen, dass der Schlüssel auf
“ON” steht, bevor der Wahlknopf “SE-
LECT” und der Rückstellknopf “RE-
SET” verwendet werden.
 Nur für UK: Um die Geschwindigkeits-
anzeige und den Kilometer-/Tageski-
lometerzähler von Kilometer auf Mei-
len (oder umgekehrt) umzuschalten,
den Wahlknopf “SELECT” mindes-
tens drei Sekunden lang drücken.

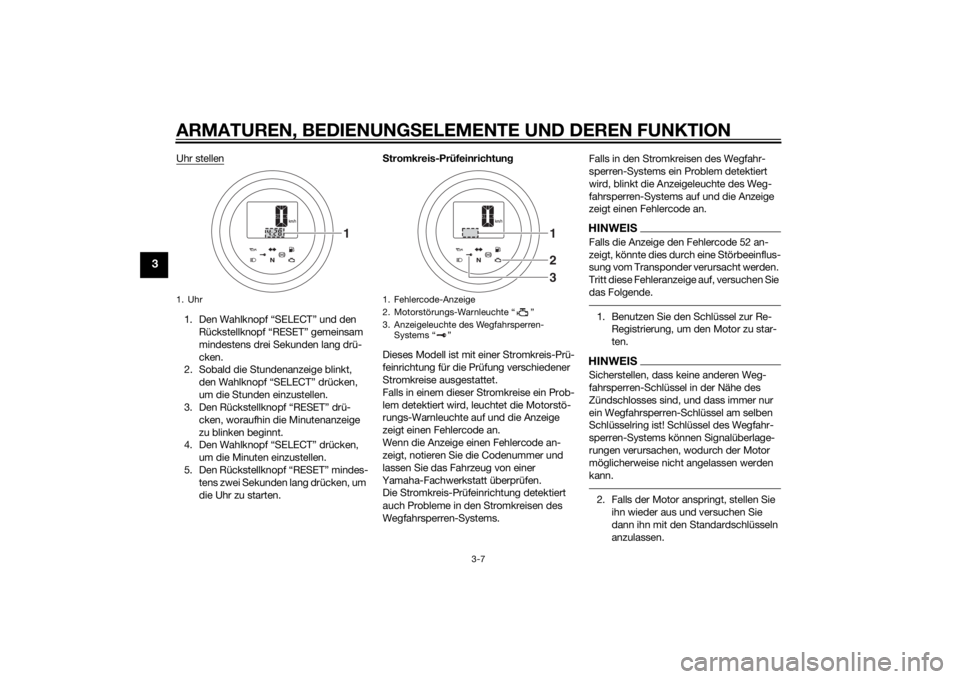

Kilometerzähler, Ta geskilometerzähler,
Kraftstoffreserve-Kilometerzähler un d
Uhr Drücken Sie den Wahlknopf “SELECT”, um
in folgender Reihenfolge zwischen der Kilo-
meterzähler-Betriebsart “ODO”, den Ta-
geskilometerzähler-Betriebsarten “TRIP 1”
und “TRIP 2” und der Uhr umzuschalten:
ODO
→ TRIP 1 → TRIP 2 → Uhr → ODO
Sobald die Reserve-Warnleuchte leuchtet
(siehe dazu Seite 3-3) wechselt das Display
automatisch auf die Reservekilometerzäh-
ler-Betriebsart “TRIP F”. Der Reservekilo-
meterzähler zeichnet die seit Aufleuchten
der Reserve-Warnleuchte zurückgelegte
Strecke auf. Mit dem Wahlknopf “SELECT”
kann in diesem Fall in folgender Reihenfol-
ge zwischen den verschiedenen Betriebs-
arten umgeschaltet werden:
TRIP F → TRIP 1 → TRIP 2 → Uhr → ODO
→ TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers auf Null den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der Reservekilometer-
zähler nicht manuell zurückgestellt wird,
geschieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.1. Wahlknopf “SELECT”
2. Rückstellknopf “RESET”
1. Kilometerzähler/Tageskilometerzähler/Kraft- stoffreserve-Kilometerzähler/Uhr
1
2
1
U2DEG0G0.book Page 6 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
Uhr stellen1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gemeinsam
mindestens drei Sekunden lang drü-
cken.
2. Sobald die Stundenanzeige blinkt,
den Wahlknopf “SELECT” drücken,
um die Stunden einzustellen.
3. Den Rückstellknopf “RESET” drü-
cken, woraufhin die Minutenanzeige
zu blinken beginnt.
4. Den Wahlknopf “SELECT” drücken,
um die Minuten einzustellen.
5. Den Rückstellknopf “RESET” mindes- tens zwei Sekunden lang drücken, um
die Uhr zu starten. S
tromkreis-Prüfeinrichtun g
Dieses Modell ist mit einer Stromkreis-Prü-
feinrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Prob-
lem detektiert wird, le uchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen. Die Stromkreis-Prüfein richtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, blinkt die Anzeigeleuchte des Weg-
fahrsperren-Systems auf und die Anzeige
zeigt einen Fehlercode an.
HINWEISFalls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen Sie
das Folgende.1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEISSicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
1. Uhr
1
1. Fehlercode-Anzeige
2. Motorstörungs-Warnleuchte “ ”
3. Anzeigeleuchte des Wegfahrsperren-Systems “ ”
123
U2DEG0G0.book Page 7 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide
Standardschlüssel zu einer Yamaha-
Fachwerkstatt und lassen Sie die
Standardschlüssel re-registrieren.ACHTUNG
GCA11591
Erscheint auf d em Anzeigefel d ein Feh-
lerco de, sollte das Fahrzeu g so b ald wie
mö glich ü berprüft wer den, um mö gliche
Beschä dig un gen des Motors zu vermei-
d en.
GAU1234E
LenkerarmaturenLinks Rechts
GAU12351
Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12401
A
bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
3
4 12
1. Motorstoppschalter “ / ”
2. Wahlknopf “SELECT”
3. Rückstellknopf “RESET”
4. Starterschalter “ ”
5. Warnblinkschalter “ ”
1
5 2
3
4
U2DEG0G0.book Page 8 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12661
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter
auf “ ” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12712
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU41701
Die Motorstörungs-Wa rnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung
“ON” gedreht und der Starterschalter ge-
drückt wird, damit wird jedoch keine Stö-
rung angezeigt.
GAU12734
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ”, diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, da sich d ie Batte-
rie entla den könnte.
GAU55701
Wahlknopf “ SELECT”
Dieser Wahlknopf wird verwendet, um zwi-
schen den Kilometerzähler- und Tageskilo-
meterzähler-Betriebsarten zu wechseln
und die Uhr der Multifunktionsmesser-Ein-
heit einzustellen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-5 für nähere Informationen.
GAU55711
Rückstellknopf “RE SET”
Dieser Wahlknopf wird verwendet, um die
Tageskilometerzähler zurückzustellen und
die Uhr der Multifunktionsmesser-Einheit
einzustellen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-5 für nähere Informationen.
U2DEG0G0.book Page 9 Tuesday, June 11, 2013 10:06 AM
