Page 57 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.3. Den Zündkerzenstecker aufsetzen.HINWEISEs ist sicherzustellen, dass das Zündker-
zenkabel am Sicherungsclip wie dargestellt
befestigt wird.4. Das hintere Ablagefach in die ur-
sprüngliche Lage bringen und dann
festschrauben.
5. Die Sitzbank schließen.
GAUM3031
Motoröl und ÖlfiltereinsatzDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden,
gemäß der Wartungs- und Schmiertabelle,
und wenn die Ölwechsel-Intervallanzeige
aufleuchtet.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen,
den Messstab abwischen, in die Ein-
füllöffnung zurückstecken (ohne ihn
hineinzuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.HINWEISDer Motorölstand sollte sich zwischen der
Spitze des Messstabs und der Maximal-
stand-Markierung befinden.
4. Wenn sich der Motorölstand nicht
zwischen der Spitze des Messstabs
und der Maximalstand-Markierung
befindet, ausreichend Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
1. Zündkerzenstecker
2. Zündkerzenkabelklemme
3. Zündkerzenkabel
ZAUM1027
1
2 3
1. Motoröl-Einfüllschraubverschluss
2. Messstab
3. Maximalstand-Markierung
4. Spitze des Motoröl-MessstabsZAUM102834
1
2
U1SDG1G0.book Page 13 Wednesday, September 18, 2013 1:27 PM
Page 58 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.HINWEISDie Schritte 5…7 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
ACHTUNG: Beim Ausbau der Ölfil-
tereinsatz-Abdeckung fällt die
Druckfeder heraus. Darauf achten,
dass die Druckfeder nicht verloren
geht.
[GCA12912]
6. Den Ölfiltereinsatz und die O-Ringe
herausnehmen und durch Neuteile er-
setzen.7. Die Druckfeder und den Ölfiltergehäu-
sedeckel festschrauben und dann die
Schrauben vorschriftsmäßig festzie-
hen.
HINWEISSicherstellen, dass die O-Ringe korrekt sit-
zen.8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
1. Motoröl-Ablassschraube
2. Dichtung
12
1. Schraube
2. Ölfiltereinsatzabdeckung
1. Ölfiltereinsatzabdeckung
2. O-Ring
3. Druckfeder
4. Ölfiltereinsatz
21
1
24
3
Anzugsmoment:
Ölfiltergehäusedeckel-Schraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
U1SDG1G0.book Page 14 Wednesday, September 18, 2013 1:27 PM
Page 59 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA11671
Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle von
höherer Qualität als vorgeschrie-
ben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse gelan-
gen.10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.11. Die Ölwechsel-Intervallanzeige auf
nachfolgende Weise zurückstellen.
Die Ölwechsel-Intervallanzeige zurück-
stellen
1. Den Schlüssel auf “ON” drehen.
2. Den Knopf “OIL CHANGE” 15 bis 20
Sekunden lang gedrückt halten.
3. Den Knopf “OIL CHANGE” freigeben,
und die Ölwechsel-Intervallanzeige
erlischt.
HINWEISWird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss die Anzeige nach dem Ölwechsel zu-
rückgestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert. Um die Ölwechsel-Intervallanzeige zurückzustellen, bevor das Ölwechsel-In-
tervall abgelaufen ist, dem obigen Verfah-
ren folgen. Darauf achten, dass die Kont-
rollleuchte 1.4 Sekunden lang aufleuchtet,
geben worden ist. Andernfalls das Verfah-
ren wiederholen.
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Ölfilterwechsel:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Mit Ölfilterwechsel:
1.70 L (1.80 US qt, 1.50 Imp.qt)
1. “OIL CHANGE”-KnopfZAUM1051
OIL CHANGE
1
U1SDG1G0.book Page 15 Wednesday, September 18, 2013 1:27 PM
Page 60 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
GAU20067
AchsgetriebeölDas Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß War-
tungs- und Schmiertabelle, das Achsge-
triebeöl gewechselt werden.
1. Den Motor starten, das Achsgetriebe-
öl einige Minuten während der Fahrt
warm werden lassen und dann den
Motor ausschalten.
2. Den Roller auf den Hauptständer stel-
len.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit seinem O-Ring aus
dem Achsantriebsgehäuse heraus-
drehen.5. Die Achsgetriebeöl-Ablassschraube
mit ihrer Dichtung herausdrehen und
das Achsgetriebeöl ablassen.
6. Die Achsgetriebeöl-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
7. Die vorgeschriebene Menge des emp-
fohlenen Achsgetriebeöls nachfüllen.
WARNUNG! Darauf achten, dass
keine Fremdstoffe ins Getriebege-häuse eindringen. Sicherstellen,
dass kein Öl auf den Reifen oder
das Rad gelangt.
[GWA11312]
8. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit einem neuen O-Ring
einschrauben und vorschriftsmäßig
festziehen.
9. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ur-
sache feststellen.
1. Achsgetriebeöl-Einfüllschraubverschluss
2. O-Ring
3. Achsgetriebeöl-Ablassschraube
4. DichtungAnzugsmoment:
Achsgetriebeöl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
21
34
Empfohlene Getriebeölsorte:
Siehe Seite 8-1.
Füllmenge:
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1SDG1G0.book Page 16 Wednesday, September 18, 2013 1:27 PM
Page 61 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
GAU20071
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUM3043
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten.
2. Das vordere Ablagefach A öffnen.
(Siehe Seite 3-16.)HINWEISDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.3. Durch das Schauglas den Kühlflüssig-
keitsstand kontrollieren.
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.4. Befindet sich der Kühlflüssigkeits-
stand an oder unterhalb der Minimal-
stand-Markierung, die Abdeckung B
abnehmen. (Siehe Seite 6-9.)
5. Den Ausgleichsbehälterdeckel öffnen
und Kühlflüssigkeit bis zur Maximal-
stand-Markierung auffüllen.
WARNUNG! Nur den Kühlflüssig-
keits-Ausgleichsbehälterdeckel
öffnen. Niemals versuchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA15162]
ACHTUNG: Wenn keine Kühlflüs-sigkeit zur Verfügung steht, kann
stattdessen destilliertes Wasser
oder weiches Leitungswasser be-
nutzt werden. Kein hartes Wasser
oder Salzwasser verwenden, da
dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssigkeit
verwendet wurde, tauschen Sie es
so schnell wie möglich durch Kühl-
flüssigkeit aus, da sonst das Kühl-
system nicht gegen Frost und Kor-
rosion geschützt ist. Wenn der
Kühlflüssigkeit Wasser hinzugefügt
wurde, den Frostschutzmittelgehalt
der Kühlflüssigkeit so bald wie
möglich von einer Yamaha-Fach-
werkstatt üb
erprüfen lassen, da
sonst die Wirksamkeit des Kühlmit-
tels reduziert wird.
[GCA10473]
1. Maximalstand-Markierung
2. Minimalstand-MarkierungZAUM1029
2 1
Coolant Lev
elCoolant L
evelH
ighH
igh
LowLo
w
1. Kühlflüssigkeits-AusgleichsbehälterdeckelZAUM10301
U1SDG1G0.book Page 17 Wednesday, September 18, 2013 1:27 PM
Page 62 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
6. Den Behälterdeckel schließen und
dann die Abdeckung montieren.
7. Das vordere Ablagefach schließen.
GAU33032
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10382]GAUM3051
Luftfiltereinsätze, Ablassschläu-
che und Luftfiltereinsatz des Rie-
mentriebgehäusesDie Luft- und Riementriebgehäuse-Filter-
einsätze sollten in den empfohlenen Ab-
ständen gemäß Wartungs- und Schmierta-
belle gewartet werden. Bei übermäßig
staubigem oder feuchtem Einsatz sind die
Filter häufiger zu warten.

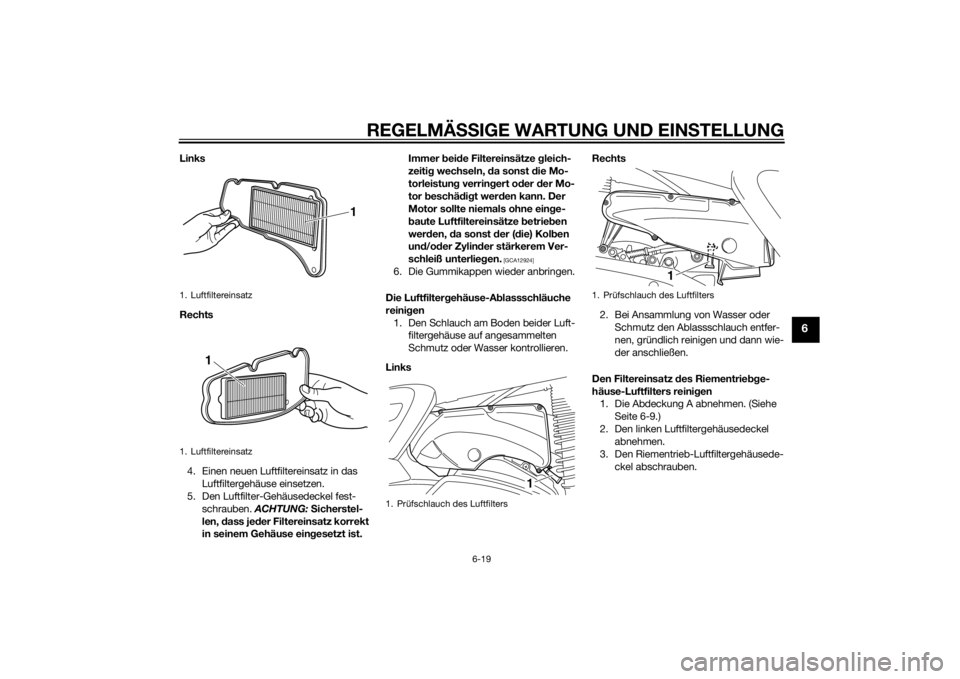

Luftfiltereinsätze ersetzen
1. Den Roller auf den Hauptständer stel-
len.HINWEISFür jeden der beiden Luftfilter folgenderma-
ßen vorgehen.2. Den Luftfilter-Gehäusedeckel durch
Abnehmen der Gummikappen und
Schrauben entfernen.Links
Rechts
3. Den Luftfiltereinsatz herausziehen. Fassungsvermögen des Aus-
gleichsbehälters:
0.31 L (0.33 US qt, 0.27 Imp.qt)

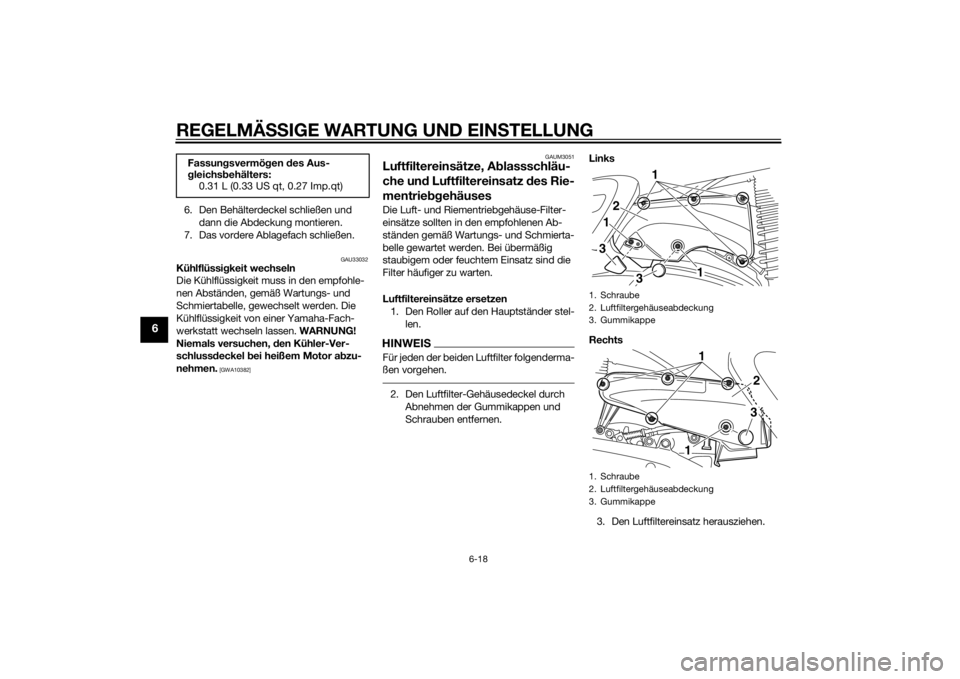

1. Schraube
2. Luftfiltergehäuseabdeckung
3. Gummikappe
1. Schraube
2. Luftfiltergehäuseabdeckung
3. Gummikappe
1
21
13
3
1
1
23
U1SDG1G0.book Page 18 Wednesday, September 18, 2013 1:27 PM
Page 63 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
Links
Rechts
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben. ACHTUNG: Sicherstel-
len, dass jeder Filtereinsatz korrekt
in seinem Gehäuse eingesetzt ist. Immer beide Filtereinsätze gleich-
zeitig wechseln, da sonst die Mo-
torleistung verringert oder der Mo-
tor beschädigt werden kann. Der
Motor sollte niemals ohne einge-
baute Luftfiltereinsätze betrieben
werden, da sonst der (die) Kolben
und/oder Zylinder stärkerem Ver-
schleiß unterliegen.
[GCA12924]
6. Die Gummikappen wieder anbringen.
Die Luftfiltergehäuse-Ablassschläuche
reinigen
1. Den Schlauch am Boden beider Luft-
filtergehäuse auf angesammelten
Schmutz oder Wasser kontrollieren.
LinksRechts
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
Den Filtereinsatz des Riementriebge-
häuse-Luftfilters reinigen
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-9.)
2. Den linken Luftfiltergehäusedeckel
abnehmen.
3. Den Riementrieb-Luftfiltergehäusede-
ckel abschrauben.
1. Luftfiltereinsatz
1. Luftfiltereinsatz
1
1
1. Prüfschlauch des Luftfilters
1
1. Prüfschlauch des Luftfilters
1
U1SDG1G0.book Page 19 Wednesday, September 18, 2013 1:27 PM
Page 64 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
4. Den Luftfiltereinsatz des Riementrieb-
gehäuses abschrauben.5. Den Luftfiltereinsatz des Riementrieb-
gehäuses ausklopfen, um den gröbs-
ten Schmutz und Staub zu entfernen;
dann den feineren Staub mit Druckluft
herausblasen, wie dargestellt.
6. Den Filtereinsatz des Riementriebge-
häuse-Luftfilters auf Beschädigung
überprüfen und, falls beschädigt, er-
neuern.
7. Den Riementriebgehäuse-Luftfilter-
einsatz festschrauben. ACHTUNG:
Sicherstellen, dass der Riemen-
trieb-Filtereinsatz korrekt in seinem
Gehäuse eingesetzt ist.
[GCA12942]
8. Den Riementrieb-Luftfiltergehäusede-
ckel festschrauben.
9. Den linken Luftfiltergehäusedeckel
montieren.
10. Die Abdeckung montieren.
GAU21385
Spiel des Gasdrehgriffs prüfenDas Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des Gas-
drehgriffs regelmäßig prüfen und ggf. von
einer Yamaha-Fachwerkstatt einstellen las-
sen.
1. Schraube
2. Riementrieb-Luftfiltergehäusedeckel
1. Schraube
2. Luftfiltereinsatz des KeilriemengehäusesZAUM10312
11
2
1 1
1. Spiel des Gasdrehgriffs
U1SDG1G0.book Page 20 Wednesday, September 18, 2013 1:27 PM
