2014 YAMAHA XMAX 400 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
GAU1770H
Allgemeine Wartungs- und SchmiertabelleNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 Luftfiltereinsätze•Ersetzen.√√
2Prüfschlauch des
Luftfilters• Reinigen.√√√√√
3Luftfiltereinsatz des
Keilriemengehäu-
ses• Reinigen.√√√√√
4*Vorderradbremse• Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*Hinterradbremse• Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
6*Bremsschläuche• Auf Risse oder Beschädigung
kontrollieren.
• Klemmen und richtigen Verlauf
überprüfen.√√√√√
• Ersetzen. Alle 4 Jahre
7*Bremsflüssigkeit• Ersetzen. Alle 2 Jahre
8*Räder• Rundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
U1SDG1G0.book Page 5 Wednesday, September 18, 2013 1:27 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
9*Reifen• Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.√√√√√
10*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
11*Lenkungslager• Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
• Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
12*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
13Handbremshebe-
lumlenkwelle (Vor-
derradbremse)• Mit Silikonfett schmieren.√√√√√
14Handbremshebe-
lumlenkwelle (Hin-
terradbremse)• Mit Silikonfett schmieren.√√√√√
15Seitenständer,
Hauptständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.√√√√√
16*Seitenständerschal-
ter• Funktion prüfen.√√√√√√
17*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.√√√√
18*Federbeine• Funktion prüfen und die Stoß-
dämpfer auf Öllecks kontrollieren.
√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1SDG1G0.book Page 6 Wednesday, September 18, 2013 1:27 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
19 Motoröl• Wechseln. (Siehe Seiten 3-6 und
6-13.)√Wenn die Ölwechsel-Intervallanzeige blinkt
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prüfen.Alle 5000 km (3000 mi)√
20 Ölfiltereinsatz•Ersetzen.√√√
21*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Kühlflüssigkeit wechseln. Alle 3 Jahre
22 Achsgetriebeöl• Fahrzeug auf Öllecks kontrollie-
ren.√√ √
• Wechseln.√√√√√√
23*Keilriemen• Ersetzen. Wenn die Keilriemenwechsel-Anzeige blinkt [alle 20000 km (12500 mi)]
24*Vorderrad- und Hin-
terrad-Bremslicht-
schalter• Funktion prüfen.√√√√√√
25Sich bewegende
Teile und Seilzüge• Schmieren.√√√√√
26*Gasdrehgriff• Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
• Seilzug- und Griffgehäuse
schmieren.√√√√√
27*Lichter, Signale und
Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1SDG1G0.book Page 7 Wednesday, September 18, 2013 1:27 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU34492
HINWEISMotor-Luftfilter und Riementriebgehäuse-Luftfilter
• Die Motor-Luftfilter dieses Modells besitzen ölbeschichtete Einweg-Papierelemente, die nicht mit Druckluft gereinigt werden dür-
fen, um Beschädigungen zu vermeiden.
• Die Motor-Luftfilterelemente müssen häufiger erneuert und der Luftfiltereinsatz des Riementriebgehäuses muss häufiger gewartet
werden, wenn in sehr feuchter oder staubiger Umgebung gefahren wird.
Wartung der hydraulische Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U1SDG1G0.book Page 8 Wednesday, September 18, 2013 1:27 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
GAU18772

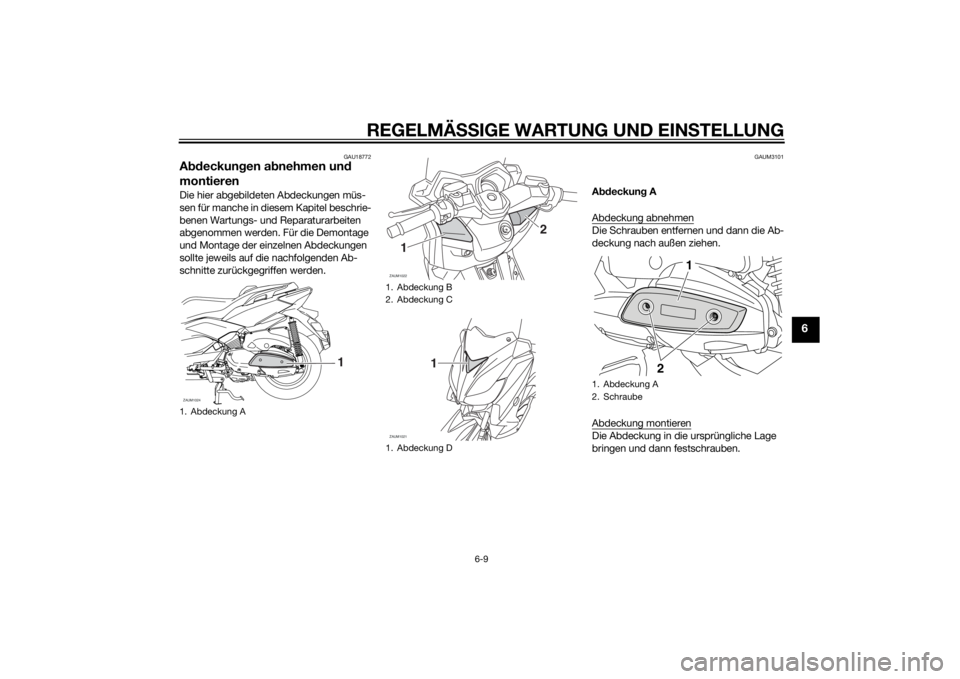

Abdeckungen abnehmen und
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAUM3101
Abdeckung A
Abdeckung abnehmenDie Schrauben entfernen und dann die Ab-
deckung nach außen ziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Abdeckung AZAUM1024
1
1. Abdeckung B
2. Abdeckung C
1. Abdeckung DZAUM10221
2
ZAUM1021
1
1. Abdeckung A
2. Schraube
21
U1SDG1G0.book Page 9 Wednesday, September 18, 2013 1:27 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
Abdeckung B
Abdeckung abnehmen1. Das vordere Ablagefach A öffnen.
(Siehe Seite 3-16.)
2. Die Abdeckung losschrauben und
dann abziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung C
Abdeckung abnehmen1. Das vordere Ablagefach B öffnen.
(Siehe Seite 3-16.)
2. Die Abdeckung losschrauben und
dann abziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.Abdeckung D
Abdeckung abnehmen
1. Den Schnellverschluss entfernen und
dann das untere Verkleidungsteil wie
dargestellt abziehen.HINWEISZur Demontage des Schnellverschlusses
die Mitte des Schnellverschlusses mit ei-
nem Schraubendreher eindrücken und
dann den Schnellverschluss herausziehen.2. Das Verkleidungsteil losschrauben
und dann abziehen.
1. Schraube
1. Abdeckung B
2. Schraube1ZAUM1046
12
1. Abdeckung C
2. SchraubeZAUM104712
1. Verkleidungsteil
2. SchnellverschlussZAUM104212
U1SDG1G0.book Page 10 Wednesday, September 18, 2013 1:27 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6

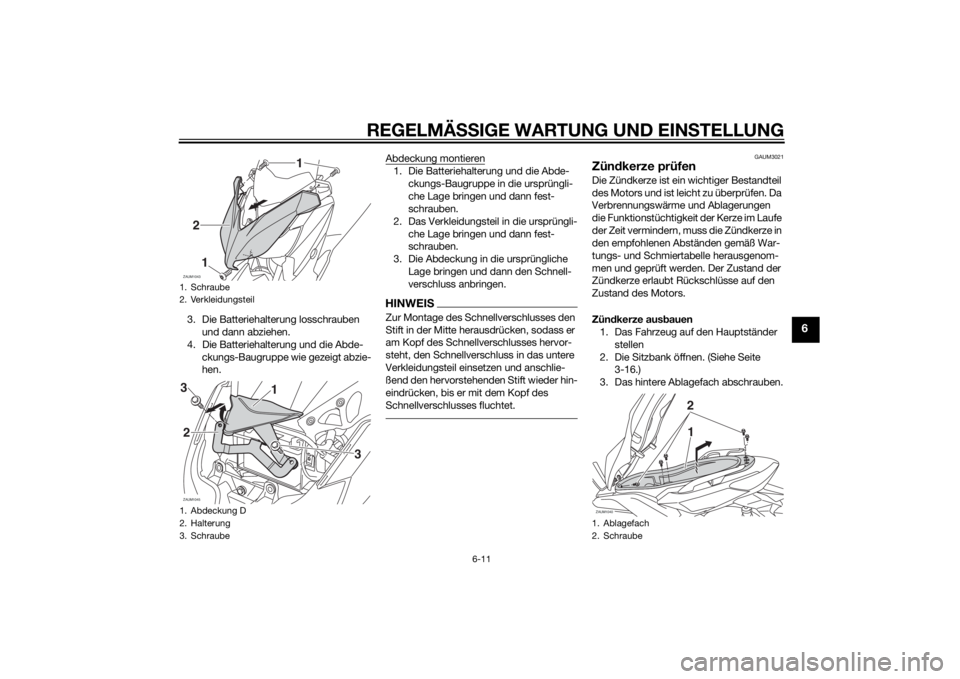

3. Die Batteriehalterung losschrauben
und dann abziehen.
4. Die Batteriehalterung und die Abde-
ckungs-Baugruppe wie gezeigt abzie-
hen.Abdeckung montieren
1. Die Batteriehalterung und die Abde-
ckungs-Baugruppe in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
2. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
3. Die Abdeckung in die ursprüngliche
Lage bringen und dann den Schnell-
verschluss anbringen.HINWEISZur Montage des Schnellverschlusses den
Stift in der Mitte herausdrücken, sodass er
am Kopf des Schnellverschlusses hervor-
steht, den Schnellverschluss in das untere
Verkleidungsteil einsetzen und anschlie-
ßend den hervorstehenden Stift wieder hin-
eindrücken, bis er mit dem Kopf des
Schnellverschlusses fluchtet.
GAUM3021
Zündkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Das Fahrzeug auf den Hauptständer
stellen
2. Die Sitzbank öffnen. (Siehe Seite
3-16.)
3. Das hintere Ablagefach abschrauben.
1. Schraube
2. Verkleidungsteil
1. Abdeckung D
2. Halterung
3. SchraubeZAUM10432
1
1
ZAUM1045
1
32
3
1. Ablagefach
2. SchraubeZAUM1040
2
1
U1SDG1G0.book Page 11 Wednesday, September 18, 2013 1:27 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6

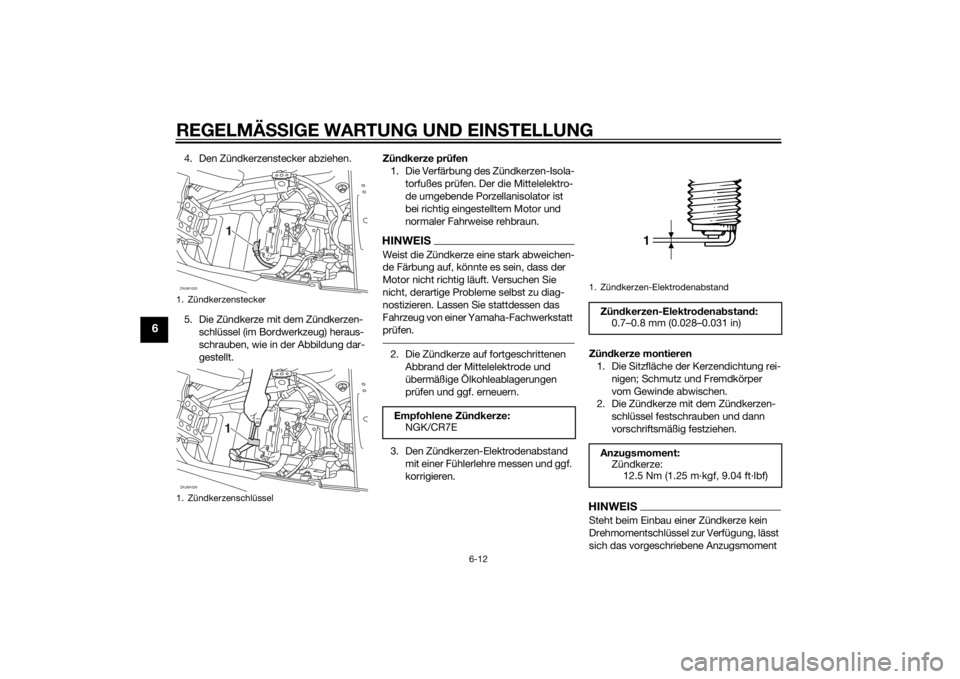

4. Den Zündkerzenstecker abziehen.
5. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEISWeist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.Zündkerze montieren
1. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
1. Zündkerzenstecker
1. ZündkerzenschlüsselZAUM1025
1
ZAUM1026
1
Empfohlene Zündkerze:
NGK/CR7E
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Anzugsmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
1
