2014 YAMAHA XMAX 250 Instructieboekje (in Dutch)

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-10
3
OPMERKINGAls de accuspanningsweergave “ ”
knippert en een waarschuwingsbericht “H
BATT” of “L BATT” aangeeft, vraag dan een
Yamaha dealer om de accu te controleren.Modus gemiddeld brandstofverbruikDe weergave voor het gemiddelde brand-
stofverbruik kan worden ingesteld op
“Ave/Cons_ _._ km/L” of “Ave/Cons_ _._
L/100 km” (behalve voor het Verenigd Ko-
ninkrijk).
Alleen Verenigd Koninkrijk:
Het huidige brandstofverbruik wordt weer-
gegeven als “Ave/Cons_ _._ MPG”.
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggezet.Als de weergave is ingesteld op
“Ave/Cons_ _._ km/L”, wordt de af-
stand weergegeven die kan worden
afgelegd op 1.0 L brandstof.
Als de weergave is ingesteld op
“Ave/Cons_ _._ L/100 km”, wordt de
hoeveelheid brandstof weergegeven
die nodig is om 100 km af te leggen.
Alleen Verenigd Koninkrijk: Als de
weergave is ingesteld op “Ave/Cons_
_._ MPG”, wordt de afstand weerge-
geven die kan worden afgelegd op
1.0 Imp.gal brandstof.
Om de weergave van het gemiddelde
brandstofverbruik terug te stellen, selec-
teert u deze door op de “INFO”-toets te
drukken en daarna de “INFO”-toets 3 se-
conden ingedrukt te houden.
OPMERKINGNa het terugstellen van een weergave van

_._Ž weergegeven voor die weergave totdat
de machine 1 km (0.6 mi) heeft afgelegd.
Modus huidig brandstofverbruikDe weergave van het huidige brandstofver-


ninkrijk).
Alleen Verenigd Koninkrijk:
Het huidige brandstofverbruik wordt weer-

Als de weergave is ingesteld op
“km/L”, wordt de afstand weergege-
ven die onder de huidige omstandig-
heden kan worden afgelegd op 1.0 L
brandstof.
Als de weergave is ingesteld op
“L/100 km”, wordt de hoeveelheid
brandstof weergegeven die nodig is
om onder de huidige omstandigheden
100 km af te leggen.
ZAUM1110
CH
km
L/100km
Cons
Oil
km/L
ZAUM1111
CH
km
L/100km
Cons
Oil
km/L
U2DLD1D0.book Page 10 Friday, November 8, 2013 2:31 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-11
3
Alleen Verenigd Koninkrijk: De afstand
die onder de huidige rijomstandighe-
den kan worden afgelegd met
1.0 Imp.gal brandstof wordt weerge-
geven.
Houd de “INFO”-toets korter dan een se-
conde ingedrukt om te wisselen tussen de
weergaven voor het gemiddelde brandstof-
verbruik terwijl een van de weergaven
wordt getoond (behalve voor het Verenigd
Koninkrijk).OPMERKINGBij snelheden onder 10 km/h (6.0 mi/h)
Weergave voor gemiddelde snelheidDe gemiddelde snelheid wordt weergege-

Koninkrijk). De gemiddelde snelheid is detotale afgelegde afstand gedeeld door de

sinds de weergave voor het laatst werd te-
ruggesteld op nul.
Alleen Verenigd Koninkrijk:
De gemiddelde snelheid wordt weergege-

Deze weergave toont de gemiddelde snel-
heid sinds de weergave voor het laatst
werd teruggesteld.
Om de weergave voor de gemiddelde snel-
heid terug te stellen, selecteert u deze door


houden.
Waarschuwingsberichtfunctie
Het waarschuwingsbericht komt overeen
met de aanwezige waarschuwingssituatie.
Als er twee of meer waarschuwingen tege-
lijk aanwezig zijn, wordt de weergave als
volgt gewisseld:
L FUEL → H TEMP → L BATT of H BATT →
ICE → OIL → SERV → V-BELT SERV → L
FUELZelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON”
geeft de temperatuurmeter voor koelvloei-
stof de temperatuur van de koelvloeistof
aan. De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden en de
motorbelasting. Als het bovenste segment
ZAUM1112
CH
km
Odo
Ave
Cons
V- B e l
t
F
1. Weergave foutcodeZAUM1114
T
rip
CH
Time
1
U2DLD1D0.book Page 11 Friday, November 8, 2013 2:31 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-12
3
en de waarschuwingsindicator voor koel-
vloeistoftemperatuur knipperen, stop de
machine dan en laat de motor afkoelen.LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
DAU12332
Antidiefstal-alarmsysteem (op-
tie)Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.
DAU1234F
StuurschakelaarsLinks
Rechts
1. Temperatuurmeter koelvloeistofZAUM1115
1
CH
km
Trip
1. Lichtsignaalschakelaar Ž
2. Dimlichtschakelaar / Ž
3. Richtingaanwijzerschakelaar / Ž
4. Claxonschakelaar Ž
1.
2. Schakelaar alarmverlichting Ž
3. Startknop Ž
I
N
FOTRIP
1
3 2
U2DLD1D0.book Page 12 Friday, November 8, 2013 2:31 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-13
3
DAU12351
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12722
Startknop “ ”
Druk met de zijstandaard omhoog op deze
knop terwijl u de voor- of achterrem be-
krachtigt om de motor te starten met de
startmotor. Zie pagina 5-1 voor startin-
structies voordat u de motor start.
DAU41701
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12734
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ont-
laden.
DAU12902
VoorremhendelDe voorremhendel bevindt zich aan de
rechterzijde van het stuur. Trek deze hendel
naar de gasgreep toe om de voorrem te be-
krachtigen.1. Voorremhendel
U2DLD1D0.book Page 13 Friday, November 8, 2013 2:31 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-14
3
DAU12952
AchterremhendelDe achterremhendel bevindt zich aan de
linkerzijde van het stuur. Trek deze hendel
naar het stuur toe om de achterrem te be-
krachtigen.
DAU54001
ABS (voor modellen met ABS)Het Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendels. Ga in dat geval
door met remmen en laat het ABS-systeem
het werk doen. Ga niet “pompend” rem-
men, dit vermindert de remeffectiviteit.
WAARSCHUWING
DWA16051
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.
Het ABS-systeem functioneert het
effectiefst over lange remwegen.
Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sy-
steem langer zijn dan zonder ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKINGHet ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid aan de voorkant van
het voertuig en wanneer u een rem-
hendel licht aantrekt, voelt u eventueel
een trilling in de hendel. Dit is normaal.
Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de bestuurder pul-
saties kan voelen in de rembediening
terwijl ABS actief is. Er is echter speci-
aal gereedschap vereist, dus neem
voor het uitvoeren van deze test con-
tact op met uw Yamaha dealer.LET OP
DCA16121
Houd alle soorten magneten (inclusief
magneetgrijpers, magnetische schroe-
vendraaiers etc.) uit de buurt van de
voorste en achterste wielnaven. Anders
kunnen de magnetische rotors van de
wielnaven beschadigd raken, waardoor
het ABS-systeem niet meer goed werkt.
1. Achterremhendel
U2DLD1D0.book Page 14 Friday, November 8, 2013 2:31 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-15
3
DAUM2991
TankdopOpenen van de tankdop
1. Steek de sleutel in het slot en draai
deze linksom. Het slot wordt ontgren-
deld en de klep kan worden geopend.
2. Om de tankdop te verwijderen wordt
deze linksom gedraaid en dan losge-
nomen.
Sluiten van de tankdop
1. Steek de tankdop in de tankopening
en draai de tankdop rechtsom.
WAARSCHUWING
DWA11092
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstof-
lekkage ontstaat brandgevaar.2. Sluit de klep, draai de sleutel rechts-
om naar de oorspronkelijke stand en
verwijder deze dan.

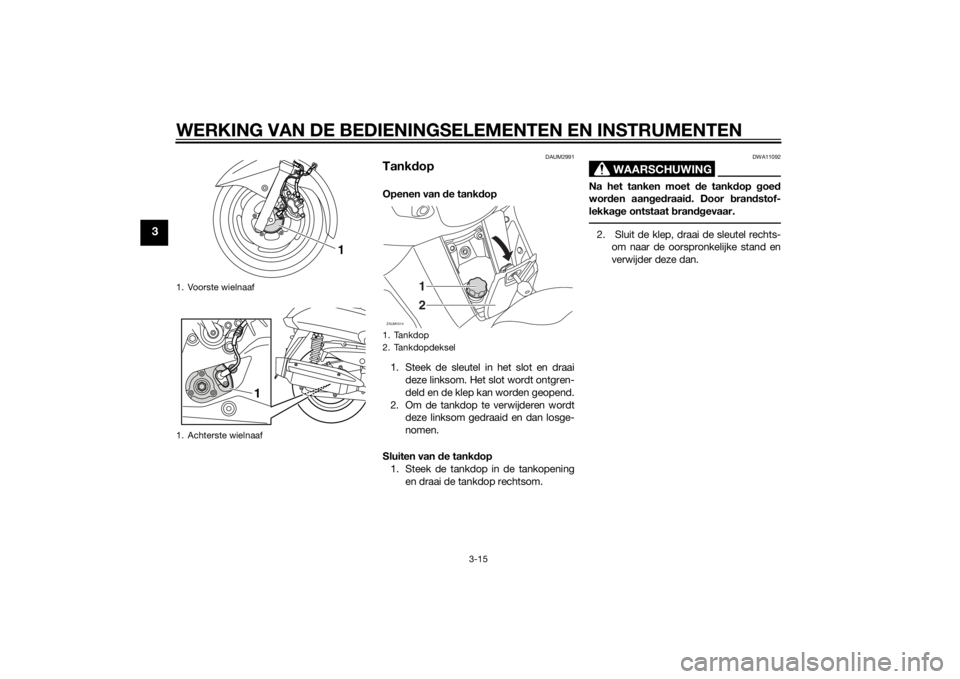

1. Voorste wielnaaf
1. Achterste wielnaaf
1
1
1. Tankdop
2. TankdopdekselZAUM1014
12
U2DLD1D0.book Page 15 Friday, November 8, 2013 2:31 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-16
3
DAU13222
BrandstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg gemors-
te brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huidterechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU54601
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met een
octaangetal van RON 95 of hoger. Als de
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Door
1. Vulpijp brandstoftank
2. Maximaal brandstofniveauZAUM1015
12
Voorgeschreven brandstof:
Loodvrije superbenzine (Gasohol
(E10) acceptabel)
Inhoud brandstoftank:
13.2 L (3.49 US gal, 2.90 Imp.gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brand-
stofniveau gaat branden):
2.5 L (0.66 US gal, 0.55 Imp.gal)
U2DLD1D0.book Page 16 Friday, November 8, 2013 2:31 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-17
3
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-
kosten beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
DAU13446
UitlaatkatalysatorenDit voertuig is uitgerust met uitlaatkatalysa-
toren in het uitlaatsysteem.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.
Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsy-
steem in aanraking kunnen komen.
Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.
Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
LET OP
DCA10702
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
U2DLD1D0.book Page 17 Friday, November 8, 2013 2:31 PM
