REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
GAU17382
BordwerkzeugDas Bordwerkzeug befindet sich unter der
Sitzbank. (Siehe Seite 3-19.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs-arbeiten fehlt, lassen Sie die Wartungsar-
beiten von einer Yamaha-Fachwerkstatt
ausführen.1. BordwerkzeugZAUM1020
U2DLG1G0.book Page 2 Friday, November 8, 2013 3:05 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46862
HINWEISDie Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.
Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46911
Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2Zündkerze• Zustand kontrollieren.
• Reinigen und Abstand neu ein-
stellen.√√
•Ersetzen.√√
3*Ve n t i l e• Ventilspiel kontrollieren.
• Einstellen.√√
4*Kraftstoff-Einsprit-
zung• Leerlaufdrehzahl kontrollieren.√√√√√
5*Schalldämpfer und
Krümmer• Die Schlauchschelle(n) auf guten
Sitz überprüfen.√√√√√
U2DLG1G0.book Page 3 Friday, November 8, 2013 3:05 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
GAU1770K
Allgemeine Wartungs- und SchmiertabelleNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 Luftfiltereinsatz•Ersetzen.√√
2Prüfschlauch des
Luftfilters• Reinigen.√√√√√
3Luftfiltereinsatz des
Keilriemengehäu-
ses• Reinigen.√√√√√
4*Vorderradbremse• Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*Hinterradbremse• Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
6*Bremsschläuche• Auf Risse oder Beschädigung
kontrollieren.
• Klemmen und richtigen Verlauf
überprüfen.√√√√√
• Ersetzen. Alle 4 Jahre
7*Bremsflüssigkeit• Ersetzen. Alle 2 Jahre
8*Räder• Rundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
U2DLG1G0.book Page 4 Friday, November 8, 2013 3:05 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
9*Reifen• Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.√√√√√
10*Radlager• Die Lager auf Lockerung oder Be-
schädigung kontrollieren.√√√√
11*Lenkungslager• Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
• Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
12*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
13Handbremshebe-
lumlenkwelle (Vor-
derradbremse)• Mit Silikonfett schmieren.√√√√√
14Handbremshebe-
lumlenkwelle (Hin-
terradbremse)• Mit Silikonfett schmieren.√√√√√
15Seitenständer,
Hauptständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.√√√√√
16*Seitenständerschal-
ter• Funktion prüfen.√√√√√√
17*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.√√√√
18*Federbeine• Funktion prüfen und die Stoß-
dämpfer auf Öllecks kontrollieren.
√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2DLG1G0.book Page 5 Friday, November 8, 2013 3:05 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
19 Motoröl• Wechseln. (Siehe Seiten 3-7 und
6-12.)√Wenn die Ölwechsel-Intervallanzeige blinkt (3000 km (1800 mi)
nach den ersten 1000 km [600 mi] und danach alle 3000 km
(1800 mi))
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prüfen.Alle 3000 km (1800 mi)√
20*Ölsieb• Reinigen.√
21*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Kühlflüssigkeit wechseln. Alle 3 Jahre
22 Achsgetriebeöl• Fahrzeug auf Öllecks kontrollie-
ren.√√ √
• Wechseln.√√√
23*Keilriemen• Ersetzen. Wenn die Keilriemenwechsel-Anzeige blinkt [alle 20000 km (12500 mi)]
24*Vorderrad- und Hin-
terrad-Bremslicht-
schalter• Funktion prüfen.√√√√√√
25Sich bewegende
Teile und Seilzüge• Schmieren.√√√√√
26*Gasdrehgriff• Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
• Seilzug- und Griffgehäuse
schmieren.√√√√√
27*Lichter, Signale und
Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS
-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2DLG1G0.book Page 6 Friday, November 8, 2013 3:05 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
GAU38263
HINWEISMotor-Luftfilter und Riementriebgehäuse-Luftfilter
• Der Motor-Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden
darf, um Beschädigungen zu vermeiden.
• Das Motor-Luftfilterelement muss häufiger erneuert und die Luftfiltereinsätze des Riementriebgehäuses müssen häufiger gewar-
tet werden, wenn in sehr feuchter oder staubiger Umgebung gefahren wird.
Wartung der hydraulische Bremsanlage
• Nach dem Zerlegen der Hauptbremszylinder und Bremssättel immer die Bremsflüssigkeit wechseln. Regelmäßig die Bremsflüs-
sigkeitsstände prüfen und ggf. die Vorratsbehälter auffüllen.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U2DLG1G0.book Page 7 Friday, November 8, 2013 3:05 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU18772
Abdeckungen abnehmen und
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAUM3340
Abdeckung A

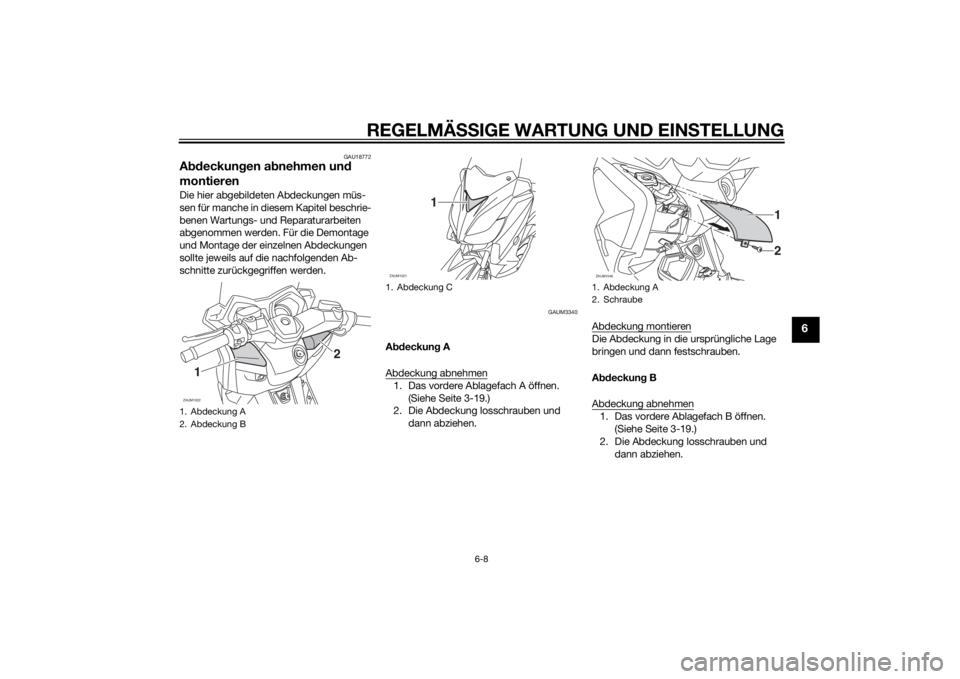

Abdeckung abnehmen1. Das vordere Ablagefach A öffnen.
(Siehe Seite 3-19.)
2. Die Abdeckung losschrauben und
dann abziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung B

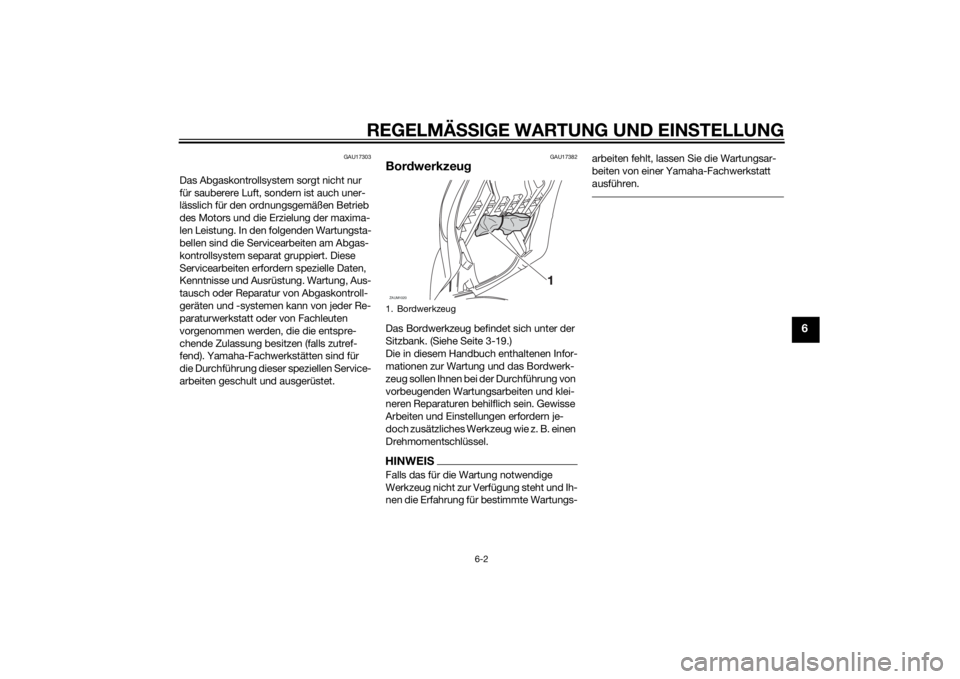

Abdeckung abnehmen1. Das vordere Ablagefach B öffnen.
(Siehe Seite 3-19.)
2. Die Abdeckung losschrauben und
dann abziehen.
1. Abdeckung A
2. Abdeckung BZAUM10221
2
1. Abdeckung CZAUM1021
1
1. Abdeckung A
2. SchraubeZAUM1046
12
U2DLG1G0.book Page 8 Friday, November 8, 2013 3:05 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung C

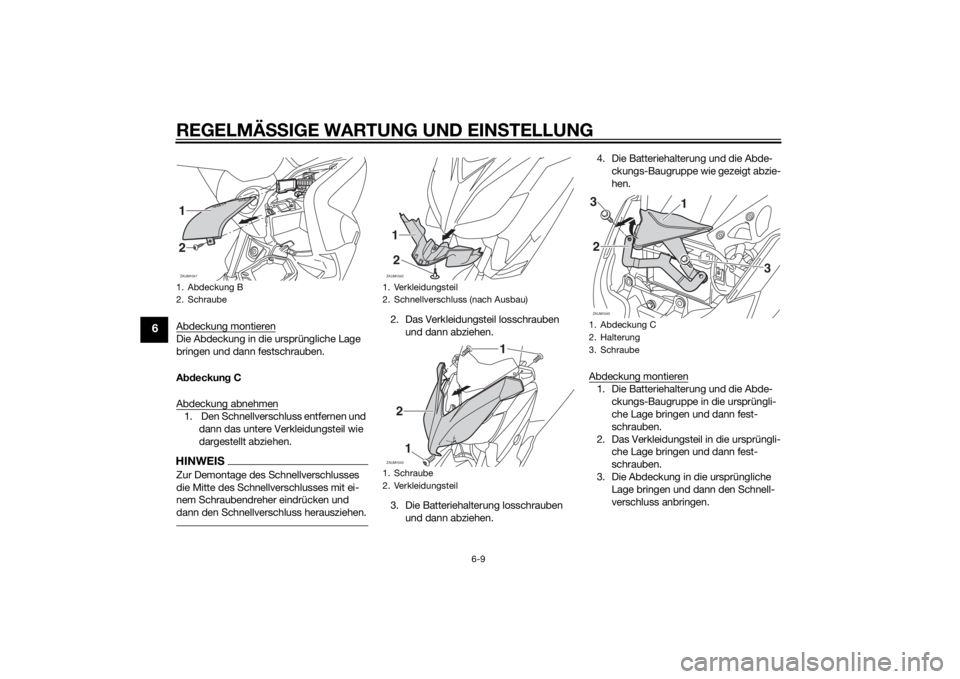

Abdeckung abnehmen1. Den Schnellverschluss entfernen und
dann das untere Verkleidungsteil wie
dargestellt abziehen.HINWEISZur Demontage des Schnellverschlusses
die Mitte des Schnellverschlusses mit ei-
nem Schraubendreher eindrücken und
dann den Schnellverschluss herausziehen.
2. Das Verkleidungsteil losschrauben
und dann abziehen.
3. Die Batteriehalterung losschrauben
und dann abziehen.4. Die Batteriehalterung und die Abde-
ckungs-Baugruppe wie gezeigt abzie-
hen.
Abdeckung montieren
1. Die Batteriehalterung und die Abde-
ckungs-Baugruppe in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
2. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
3. Die Abdeckung in die ursprüngliche
Lage bringen und dann den Schnell-
verschluss anbringen.
1. Abdeckung B
2. SchraubeZAUM104712
1. Verkleidungsteil
2. Schnellverschluss (nach Ausbau)
1. Schraube
2. VerkleidungsteilZAUM104212ZAUM10432
1
1
1. Abdeckung C
2. Halterung
3. SchraubeZAUM1045
1
32
3
