2014 YAMAHA XMAX 125 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
Verificação da vela de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central da vela de
ignição tem uma cor acastanhada
média a leve (a cor ideal quando o ve-
ículo é conduzido normalmente).NOTASe a vela apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.2. Verifique a vela de ignição quanto à
erosão dos eléctrodos e excesso de
carbono ou outros resíduos, e substi-
tua-a se necessário.3. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.
Instalação da vela de ignição
1. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer im-
purezas existentes nas roscas da
vela.2. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correcto é 1/4…1/2 volta além do aperto
manual. No entanto, a vela de ignição de-
verá ser apertada com o momento de aper-
to especificado logo que possível.3. Instale a tampa da vela de ignição.
4. Coloque o compartimento de armaze-
nagem traseiro na posição original e
instale as cavilhas.
5. Feche o assento.
1. Chave de velasZAUM1118
1
Vela de ignição especificada:
NGK/CPR9EA-9
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de
ignição:
0.8–0.9 mm (0.031–0.035 in)
1
Binário de aperto:
Vela de ignição:
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
U2DMP1P0.book Page 11 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
PAUM3331
Óleo do motorO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo deve ser mudado nos intervalos es-
pecificados na tabela de lubrificação e ma-
nutenção periódica e quando o indicador
luminoso de manutenção se acender.
Verificação do nível de óleo do motor
1. Coloque a scooter no descanso cen-
tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o óleo as-
sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a
atarraxar), e depois retire-a novamen-
te para verificar o nível do óleo.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
5. Introduza a vareta medidora de nível
no orifício de enchimento de óleo e
depois aperte a tampa de enchimento
do óleo.
Mudança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem de óleo do
motor para drenar o óleo do cárter.
4. Verifique se a anilha da cavilha de dre-
nagem tem danos e, caso necessário,
substitua-a.1. Tampa de enchimento de óleo do motor
2. Marca do nível máximo
3. Marca do nível mínimo
1
32
1
ZAUM0685
1. Cavilha de drenagem do óleo do motorZAUM1119
1
U2DMP1P0.book Page 12 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6

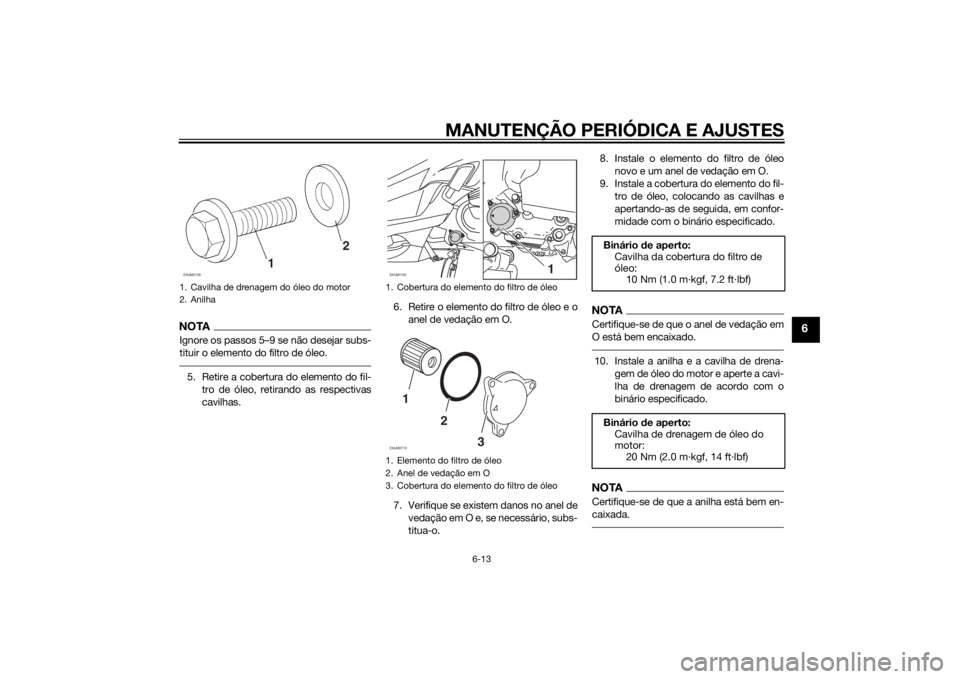

NOTAIgnore os passos 5–9 se não desejar subs-
tituir o elemento do filtro de óleo.5. Retire a cobertura do elemento do fil-
tro de óleo, retirando as respectivas
cavilhas.6. Retire o elemento do filtro de óleo e o
anel de vedação em O.
7. Verifique se existem danos no anel de
vedação em O e, se necessário, subs-
titua-o.8. Instale o elemento do filtro de óleo
novo e um anel de vedação em O.
9. Instale a cobertura do elemento do fil-
tro de óleo, colocando as cavilhas e
apertando-as de seguida, em confor-
midade com o binário especificado.
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.10. Instale a anilha e a cavilha de drena-
gem de óleo do motor e aperte a cavi-
lha de drenagem de acordo com o
binário especificado.NOTACertifique-se de que a anilha está bem en-
caixada.
1. Cavilha de drenagem do óleo do motor
2. Anilha
1
2
ZAUM0129
1. Cobertura do elemento do filtro de óleo
1. Elemento do filtro de óleo
2. Anel de vedação em O
3. Cobertura do elemento do filtro de óleoZAUM1120
1
1
2
3
ZAUM0712
Binário de aperto:
Cavilha da cobertura do filtro de
óleo:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Binário de aperto:
Cavilha de drenagem de óleo do
motor:
20 Nm (2.0 m·kgf, 14 ft·lbf)
U2DMP1P0.book Page 13 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
11. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11671
Não utilize óleos com a especifica-
ção para diesel de “CD” nem óleos
de qualidade superior à especifica-
da. Para além disso, não utilize óle-
os denominados “ENERGY
CONSERVING II” ou superiores.
Certifique-se de que não entra ne-
nhum material estranho no cárter.
12. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
13. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
14. Reinicie o indicador de mudança de
óleo. (Consulte a página 3-7.)
PAU20067
Óleo da transmissão finalAntes de cada viagem, deve verificar se a
caixa da transmissão final apresenta fugas
de óleo. Se for encontrada alguma fuga,
solicite a um concessionário Yamaha que
verifique e repare a scooter. Além disso, o
óleo da transmissão final deve ser mudado
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
1. Coloque o motor em funcionamento,
deixe o óleo da transmissão final
aquecer, conduzindo a scooter duran-
te alguns minutos, e depois desligue o
motor.
2. Coloque a scooter no descanso cen-
tral.
3. Coloque um tabuleiro de recolha do
óleo por baixo da caixa de transmis-
são final, para recolher o óleo usado.
4. Retire a tampa de enchimento de óleo
da transmissão final e o respetivo anel
de vedação em O da caixa de trans-
missão final. Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo de substituição:
Sem substituição do elemento do
filtro de óleo:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Com substituição do elemento do
filtro de óleo:
1.50 L (1.59 US qt, 1.32 Imp.qt)
U2DMP1P0.book Page 14 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
5. Retire a cavilha de drenagem do óleo
da transmissão final e a respetiva ani-
lha, para drenar o óleo da caixa de
transmissão final.6. Instale a cavilha de drenagem de óleo
da transmissão final e a respetiva
nova anilha e, depois, aperte a cavilha
em conformidade com o binário espe-
cificado.
7. Reabasteça com a quantidade espe-
cificada do óleo de transmissão final
recomendado. AVISO! Certifique-se
de que não entra nenhum material
estranho na caixa de transmissão
final. Certifique-se de não cai óleo
no pneu ou na roda.
[PWA11312]
8. Instale a tampa de enchimento de
óleo da transmissão final e o respetivo
anel de vedação em O e, depois,
aperte a tampa de enchimento de
óleo.9. Verifique se existem fugas de óleo na
caixa de transmissão final. Se existi-
rem, procure a causa.

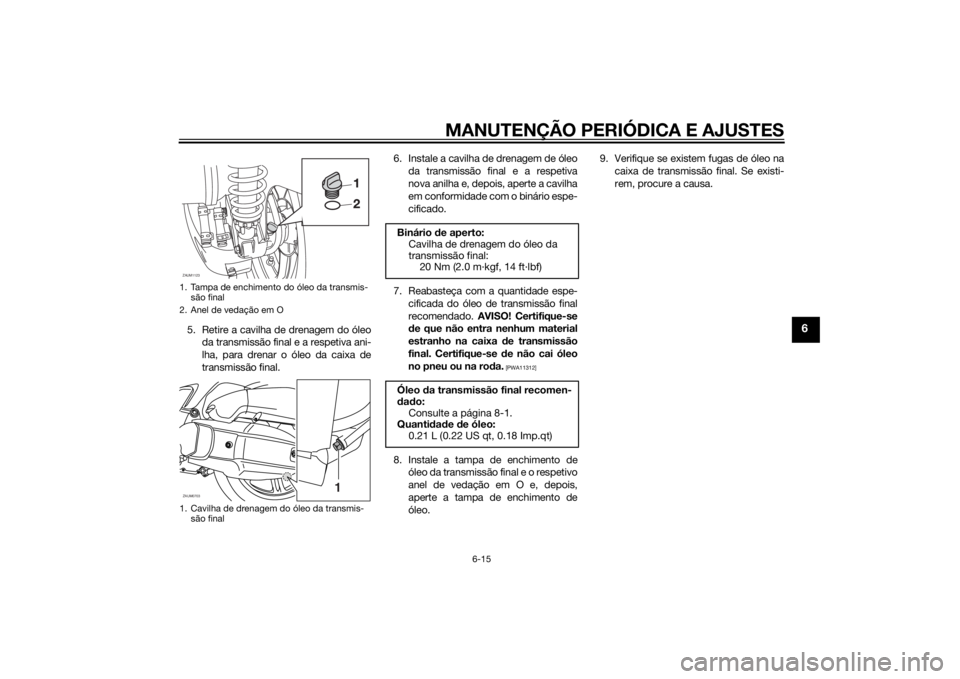

1. Tampa de enchimento do óleo da transmis-
são final
2. Anel de vedação em O
1. Cavilha de drenagem do óleo da transmis-
são finalZAUM1123ZAUM0703
1
Binário de aperto:
Cavilha de drenagem do óleo da
transmissão final:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Óleo da transmissão final recomen-
dado:
Consulte a página 8-1.
Quantidade de óleo:
0.21 L (0.22 US qt, 0.18 Imp.qt)
U2DMP1P0.book Page 15 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAUM3043
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical.
2. Abra o compartimento de armazena-
gem dianteiro A. (Consulte a página
3-19.)NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.3. Verifique o nível de líquido refrigerante
através da janela de verificação.
NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.4. Se o líquido refrigerante se encontrar
na marca de nível mínimo ou abaixo
desta, retire o painel A. (Consulte a
página 6-8.)
5. Abra a tampa do reservatório e, de-
pois, adicione líquido refrigerante até
à marca de nível máximo. AVISO! Re-
tire apenas a tampa do reservatório
de refrigerante. Nunca tente retirar
a tampa do radiador enquanto o
motor estiver quente.
[PWA15162]
PRECAUÇÃO: Caso não tenha lí-
quido refrigerante, utilize água des-
tilada ou água macia. Não utilizeágua dura nem água salgada pois
danificam o motor. Caso tenha utili-
zado água em vez de líquido refri-
gerante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10473]
1. Marca do nível máximo
2. Marca do nível mínimoZAUM1029
2 1
Coolant LevelCoolant L
evelH
ighH
igh
LowLo
w
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de re-
frigerante:
0.32 L (0.34 US qt, 0.28 Imp.qt)ZAUM10301
U2DMP1P0.book Page 16 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
6. Feche a tampa do reservatório e, de-
pois, instale o painel.
7. Feche o compartimento de armaze-
nagem dianteiro.
PAU33032
Mudança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do radiador enquanto o motor es-
tiver quente.
[PWA10382]PAUM3370
Elemento do filtro de ar, elemen-
to do filtro de ar da caixa da cor-
reia em V e tubos de inspecçãoO elemento do filtro de ar deve ser substi-
tuído e o elemento do filtro de ar da caixa
da correia em V deve ser limpo nos interva-
los especificados na tabela de lubrificação
e manutenção periódica. Faça a manuten-
ção dos elementos do filtro de ar mais fre-
quentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas.
Substituição do elemento do filtro de ar
1. Coloque a scooter no descanso cen-
tral.
2. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.3. Puxe o elemento do filtro de ar para
fora.
4. Introduza um elemento do filtro de ar
na respetiva caixa.
5. Instale a tampa da caixa do filtro de ar,
colocando os respetivos parafusos.
Limpeza dos tubos de inspecção do fil-
tro de ar
1. Verifique se os tubos, na parte inferior
da caixa do filtro de ar, apresentam
sujidade ou água acumuladas.
1. Tampa da caixa do filtro de ar
2. Parafuso
3. Elemento do filtro de arZAUM11241
22
3
U2DMP1P0.book Page 17 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
Esquerda
2. Caso observe a existência de sujidade
ou água, retire o tubo, limpe-o e volte
a instalá-lo.
Limpeza do elemento do filtro de ar da
caixa da correia em V
1. Retire as tampas do filtro de ar da cai-
xa da correia em V, retirando os res-
pectivos parafusos.2. Retire o elemento do filtro de ar e de-
pois use ar comprimido para retirar a
sujidade, conforme ilustrado.3. Verifique se existem danos no ele-
mento do filtro de ar e, caso necessá-
rio, substitua-o.
4. Instale o elemento do filtro de ar com
o lado colorido virado para fora.
5. Instale as tampas do filtro de ar da
caixa da correia em V, instalando os
parafusos. PRECAUÇÃO: Certifi-
que-se de que cada um dos ele-
mentos dos filtros está
devidamente instalado na respecti-
va caixa. O motor nunca deve ser
colocado em funcionamento sem
os elementos dos filtros instalados,
caso contrário o(s) pistão(ões) e/ou
cilindro(s) poderão desgastar-se
excessivamente.
[PCA10532]

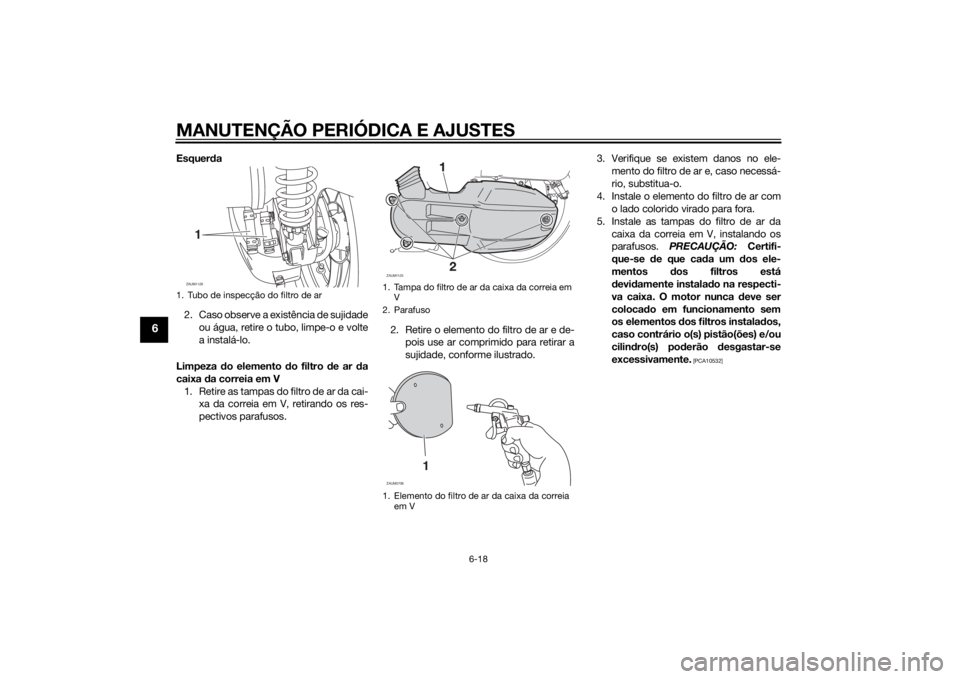

1. Tubo de inspecção do filtro de arZAUM11261
1. Tampa do filtro de ar da caixa da correia em
V
2. Parafuso
1. Elemento do filtro de ar da caixa da correia
em VZAUM1125
1
ZAUM0706
U2DMP1P0.book Page 18 Thursday, October 24, 2013 7:00 PM
