2014 YAMAHA XMAX 125 Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8-3
8
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GT9B-4
Voltagem, capacidade:
12 V, 8.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 55.0 W × 2
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 2
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível:
LED
Luz de advertência de problema no motor:
LEDLuz de advertência do ABS:
YP125RA LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
7.5 A
Fusível do sinal de mudança de direcção e de
perigo:
10.0 A
Fusível da ECU:
10.0 A
Fusível da unidade de controlo ABS:
YP125RA 10.0 A
Fusível motor ABS:
YP125RA 30.0 A
Fusível de solenóide ABS:
YP125RA 20.0 A
Fusível de reserva:
10.0 A
U2DMP1P0.book Page 3 Thursday, October 24, 2013 7:00 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU40793

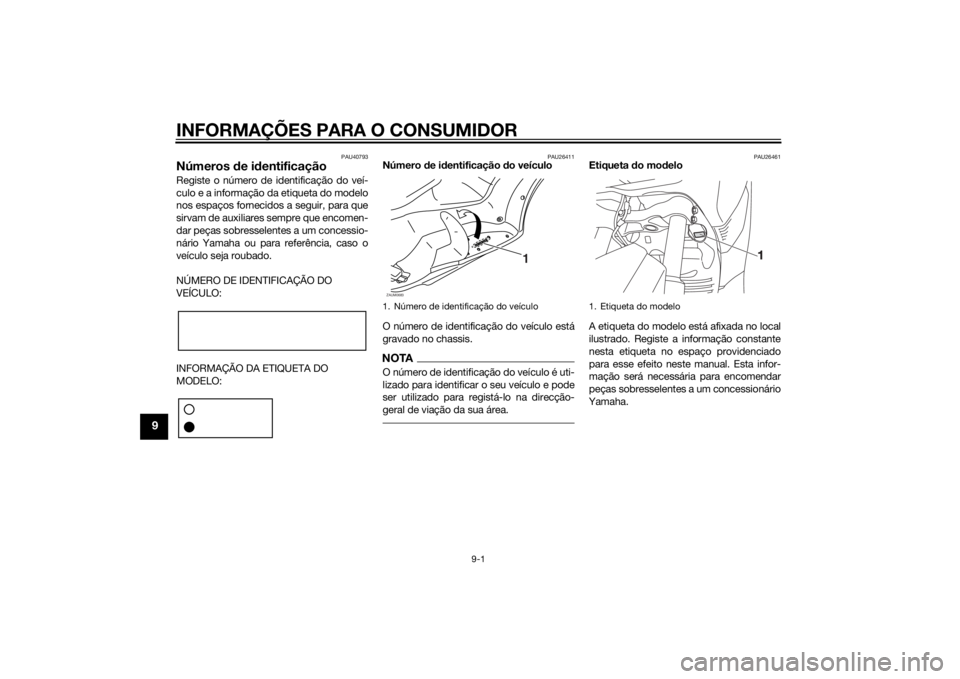

Números de identificaçãoRegiste o número de identificação do veí-
culo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
dar peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26411
Número de identificação do veículo
O número de identificação do veículo está
gravado no chassis.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direcção-
geral de viação da sua área.
PAU26461
Etiqueta do modelo
A etiqueta do modelo está afixada no local
ilustrado. Registe a informação constante
nesta etiqueta no espaço providenciado
para esse efeito neste manual. Esta infor-
mação será necessária para encomendar
peças sobresselentes a um concessionário
Yamaha.
1. Número de identificação do veículoZAUM0683
1
1. Etiqueta do modelo
U2DMP1P0.book Page 1 Thursday, October 24, 2013 7:00 PM

10-1
10
ÍNDICE REMISSIVO
AABS (para modelos com sistema
ABS) ................................................... 3-15
Aceleração e desaceleração .................. 5-3
Alarme antifurto (opcional) ................... 3-12
Alavanca do travão, dianteiro ............... 3-14
Alavanca do travão, traseiro................. 3-14
Alavancas dos travões, lubrificação ..... 6-26
Amortecedores, ajuste ......................... 3-20
Armazenagem ........................................ 7-4
Arranque ................................................. 5-2
Assento................................................. 3-18BBateria .................................................. 6-28CCabos, verificação e lubrificação ......... 6-25
Colocar o motor em funcionamento ...... 5-1
Combustível.......................................... 3-16
Compartimentos de armazenagem ...... 3-19
Consumo de combustível, sugestões
para a redução ..................................... 5-4
Contador multifuncional ......................... 3-5
Conversores catalíticos ........................ 3-18
Cor mate, cuidado .................................. 7-1
Cuidados ................................................ 7-1DDescanso central e descanso lateral,
verificação e lubrificação ................... 6-26
Descanso lateral ................................... 3-21
Detecção e resolução de problemas ... 6-34
Direcção, verificação ............................ 6-28
EElemento do filtro de ar e elemento
do filtro de ar da caixa da correia
em V ................................................... 6-17
Especificações ....................................... 8-1
Estacionamento ..................................... 5-5
Etiqueta do modelo ................................ 9-1FFolga da alavanca dos travões
dianteiro e traseiro, verificação.......... 6-22
Folga das válvulas................................ 6-19
Folga do punho do acelerador,
verificação.......................................... 6-19
Forquilha dianteira, verificação ............ 6-27
Fusíveis, substituição ........................... 6-30IIndicadores luminosos de mudança de
direcção ............................................... 3-3
Indicadores luminosos e luzes de
advertência .......................................... 3-3
Indicador luminoso de máximos ............ 3-3
Indicador luminoso do sistema
imobilizador ......................................... 3-4
Informações relativas à segurança ........ 1-1
Interruptor da buzina............................ 3-13
Interruptor de arranque ........................ 3-13
Interruptor de farol alto/baixo .............. 3-13
Interruptor de perigo ............................ 3-13
Interruptor de ultrapassagem............... 3-13
Interruptor do sinal de mudança de
direcção ............................................. 3-13
Interruptores do guiador ...................... 3-13
Interruptor principal/bloqueio da
direcção ............................................... 3-2
JJogo de ferramentas............................... 6-2LLâmpada da luz da chapa de
matrícula, substituição ....................... 6-33
Lâmpada do farol dianteiro,
substituição ........................................ 6-31
Lâmpada do sinal de mudança de
direcção (traseiro), substituição ......... 6-32
Líquido dos travões, mudança ............. 6-25
Localizações das peças ......................... 2-1
Luz de advertência de problema no
motor .................................................... 3-3
Luz de advertência do ABS (para
modelos com ABS)............................... 3-4
Luz de advertência do nível de
combustível .......................................... 3-3
Luz do travão/farolim traseiro............... 6-32MManutenção e lubrificação, periódica .... 6-4
Manutenção, sistema de controlo das
emissões .............................................. 6-3
Mínimos ................................................ 6-34NNível de líquido dos travões,
verificação .......................................... 6-23
Número de identificação do veículo ....... 9-1
Números de identificação....................... 9-1OÓleo da transmissão final ..................... 6-14
Óleo do motor....................................... 6-12PPainéis, remoção e instalação ................ 6-8
U2DMP1P0.book Page 1 Thursday, October 24, 2013 7:00 PM

ÍNDICE REMISSIVO
10-2
10
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-22
Pneus .................................................... 6-19
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-25RRecomendações para uma condução
segura................................................... 1-5
Refrigerante .......................................... 6-16
Rodagem de amaciamento do motor ..... 5-4
Rodas.................................................... 6-21
Rolamentos de roda, verificação .......... 6-28SSinal de mudança de direcção
dianteiro.............................................. 6-32
Sistema de corte do circuito de
ignição ................................................ 3-22
Sistema imobilizador .............................. 3-1TTabelas de detecção e resolução de
problemas........................................... 6-35
Tampa do depósito de combustível ..... 3-16
Travagem ................................................ 5-3VVela de ignição, verificação .................. 6-10
U2DMP1P0.book Page 2 Thursday, October 24, 2013 7:00 PM

U2DMP1P0.book Page 3 Thursday, October 24, 2013 7:00 PM

PRINTED IN THE NETHERLANDS
2013.10
DIC183
MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
Manual original
