2014 YAMAHA VXR Betriebsanleitungen (in German)

Aufkleber verschiedener Art
2

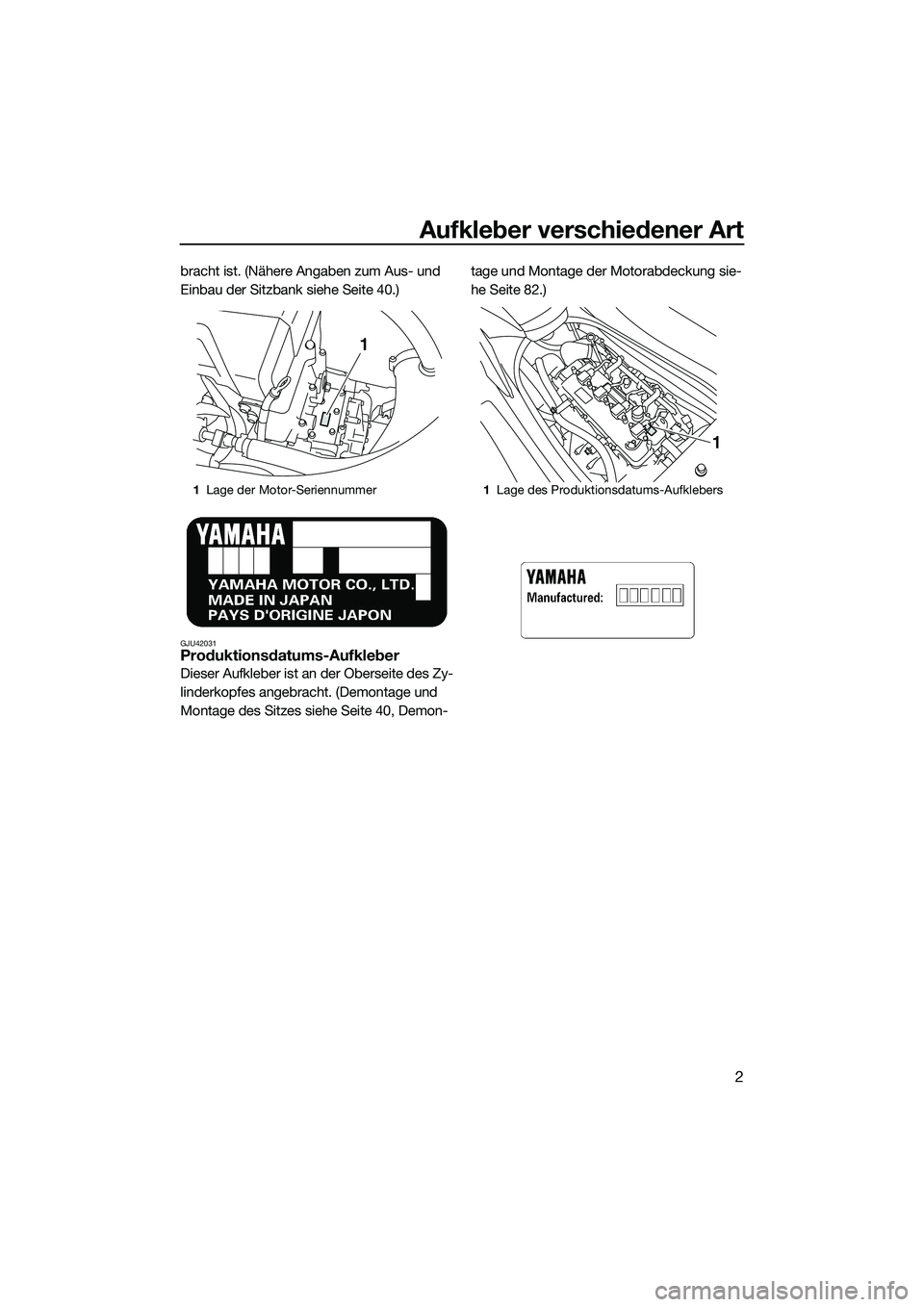

bracht ist. (Nähere Angaben zum Aus- und
Einbau der Sitzbank siehe Seite 40.)
GJU42031Produktionsdatums-Aufkleber
Dieser Aufkleber ist an der Oberseite des Zy-
linderkopfes angebracht. (Demontage und
Montage des Sitzes siehe Seite 40, Demon-tage und Montage der Motorabdeckung sie-
he Seite 82.)
1
Lage der Motor-Seriennummer
1
1Lage des Produktionsdatums-Aufklebers
1
UF2M73G0.book Page 2 Friday, August 2, 2013 11:31 AM

Aufkleber verschiedener Art
3
GJU30321

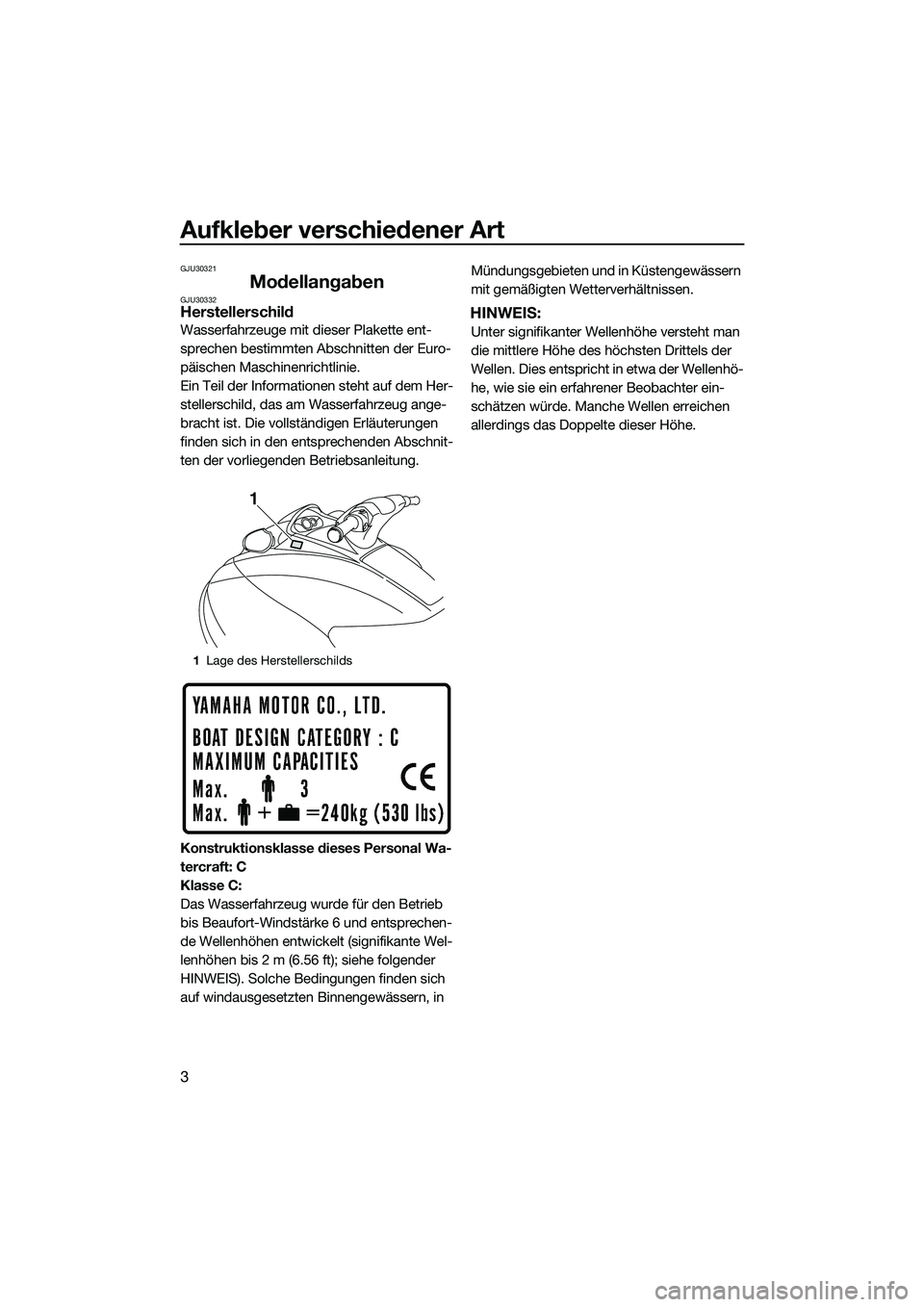

ModellangabenGJU30332Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personal Wa-
tercraft: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich
auf windausgesetzten Binnengewässern, in Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS:
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen
allerdings das Doppelte dieser Höhe.
1
Lage des Herstellerschilds
1
UF2M73G0.book Page 3 Friday, August 2, 2013 11:31 AM

Aufkleber verschiedener Art
4
GJU30453

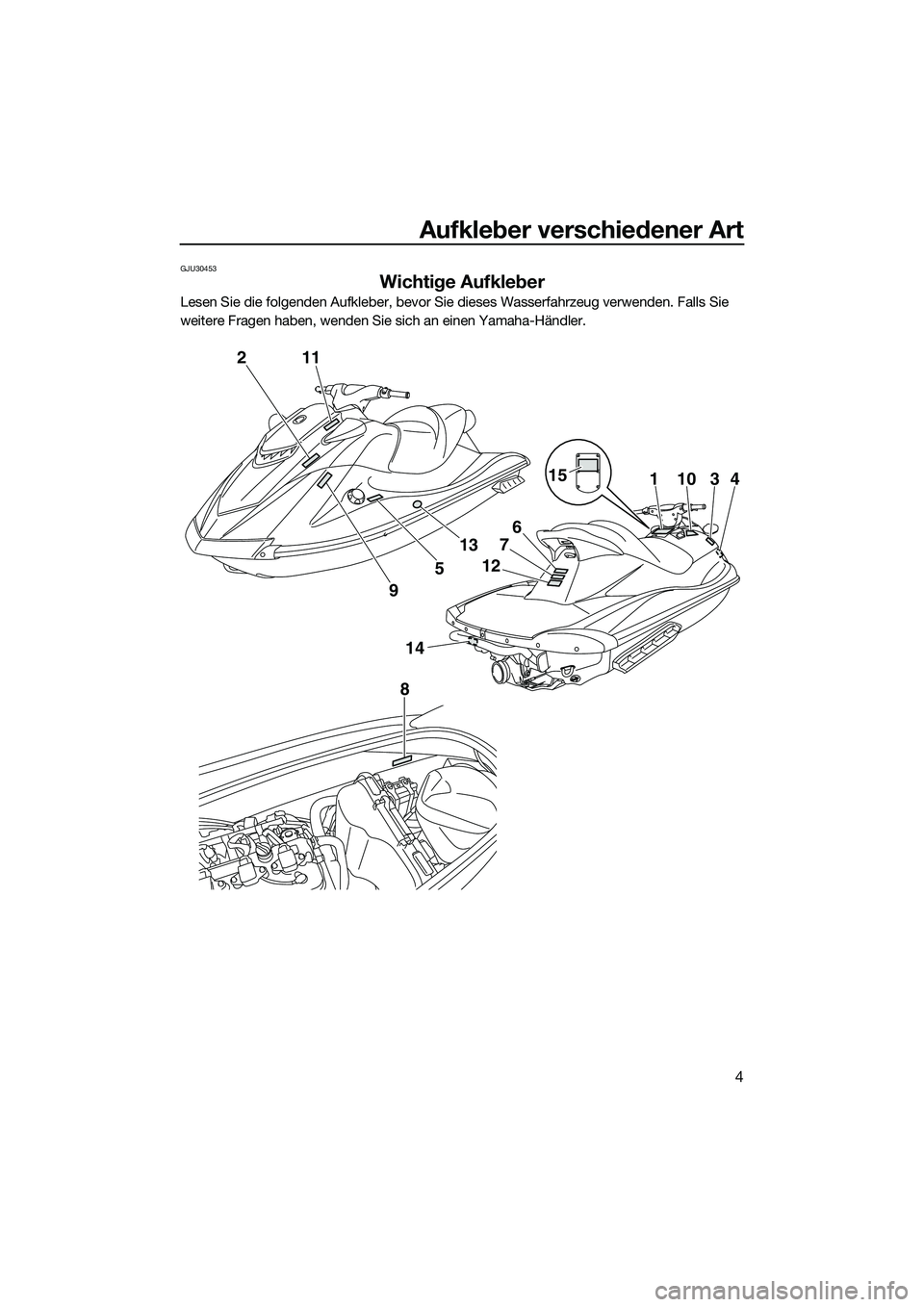

Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug verwenden. Falls Sie
weitere Fragen haben, wenden Sie sich an einen Yamaha-Händler.
2
14
8
15
6
7
12
11034
11
9
5
13
UF2M73G0.book Page 4 Friday, August 2, 2013 11:31 AM

Aufkleber verschiedener Art
5

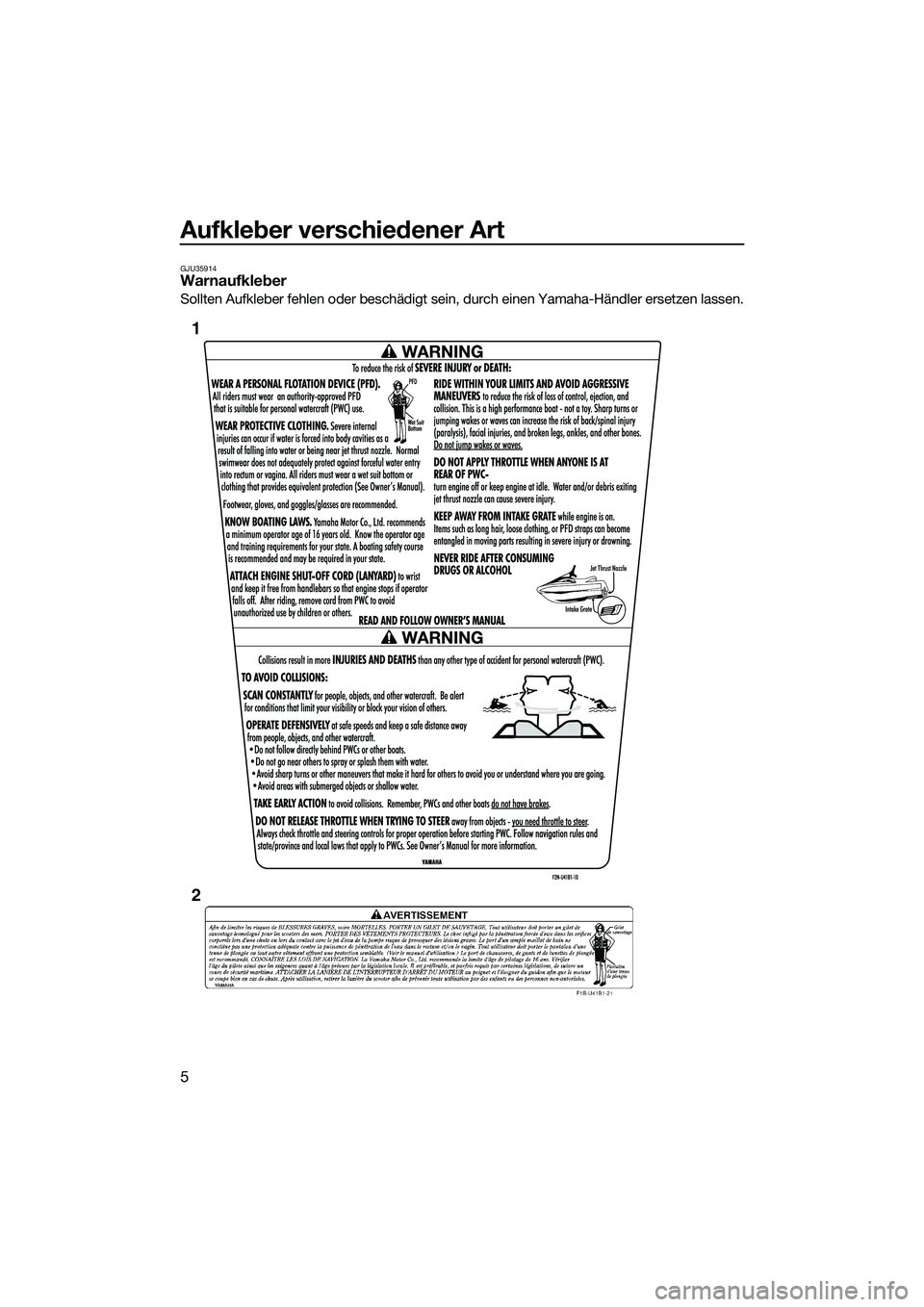

GJU35914Warnaufkleber
Sollten Aufkleber fehlen oder beschädigt sein, durch einen Yamaha-Händler ersetzen lassen.
1
2
UF2M73G0.book Page 5 Friday, August 2, 2013 11:31 AM

Aufkleber verschiedener Art
6
3
4
UF2M73G0.book Page 6 Friday, August 2, 2013 11:31 AM

Aufkleber verschiedener Art
7
UF2M73G0.book Page 7 Friday, August 2, 2013 11:31 AM

Aufkleber verschiedener Art
8

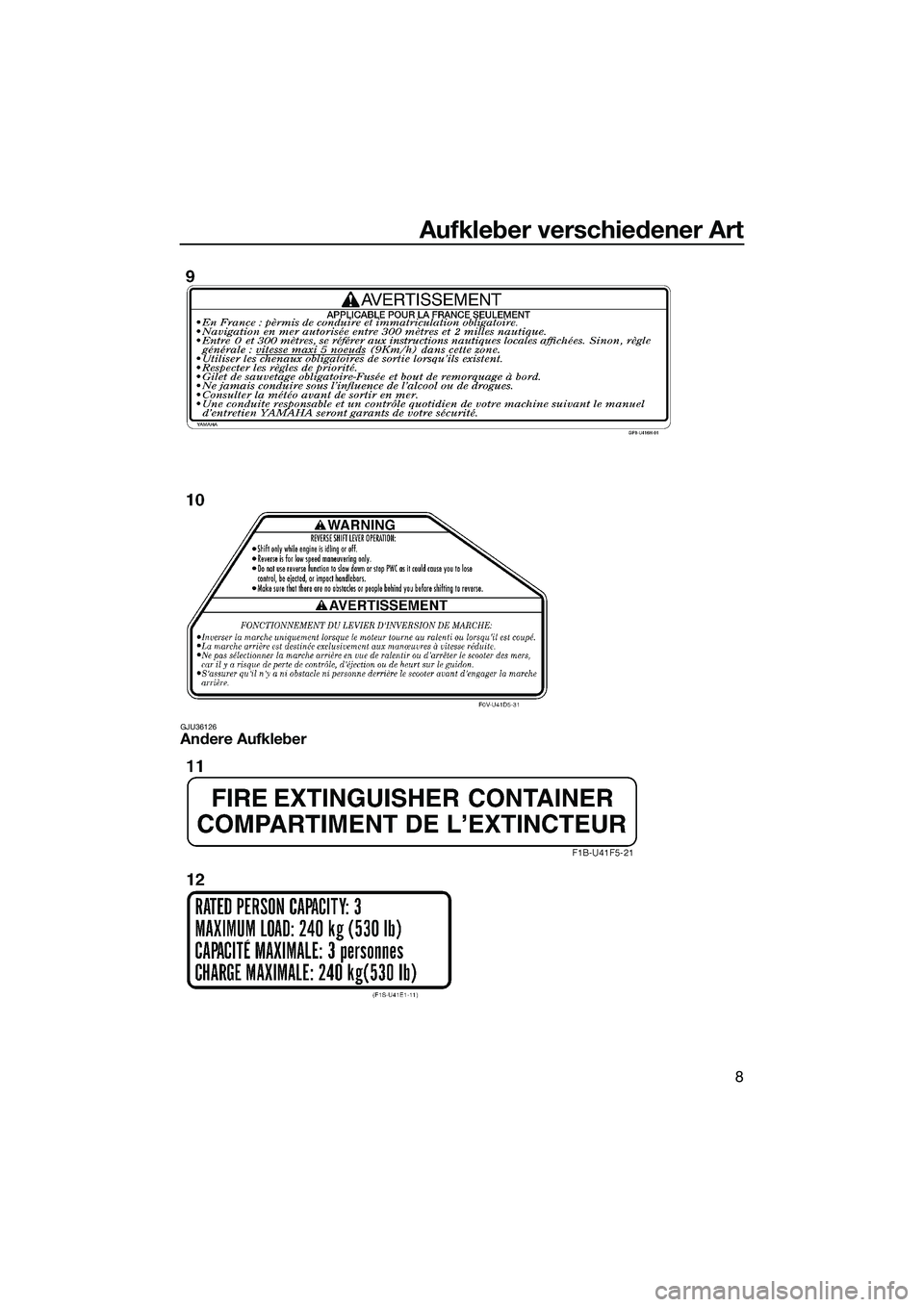

GJU36126Andere Aufkleber
UF2M73G0.book Page 8 Friday, August 2, 2013 11:31 AM

Aufkleber verschiedener Art
9

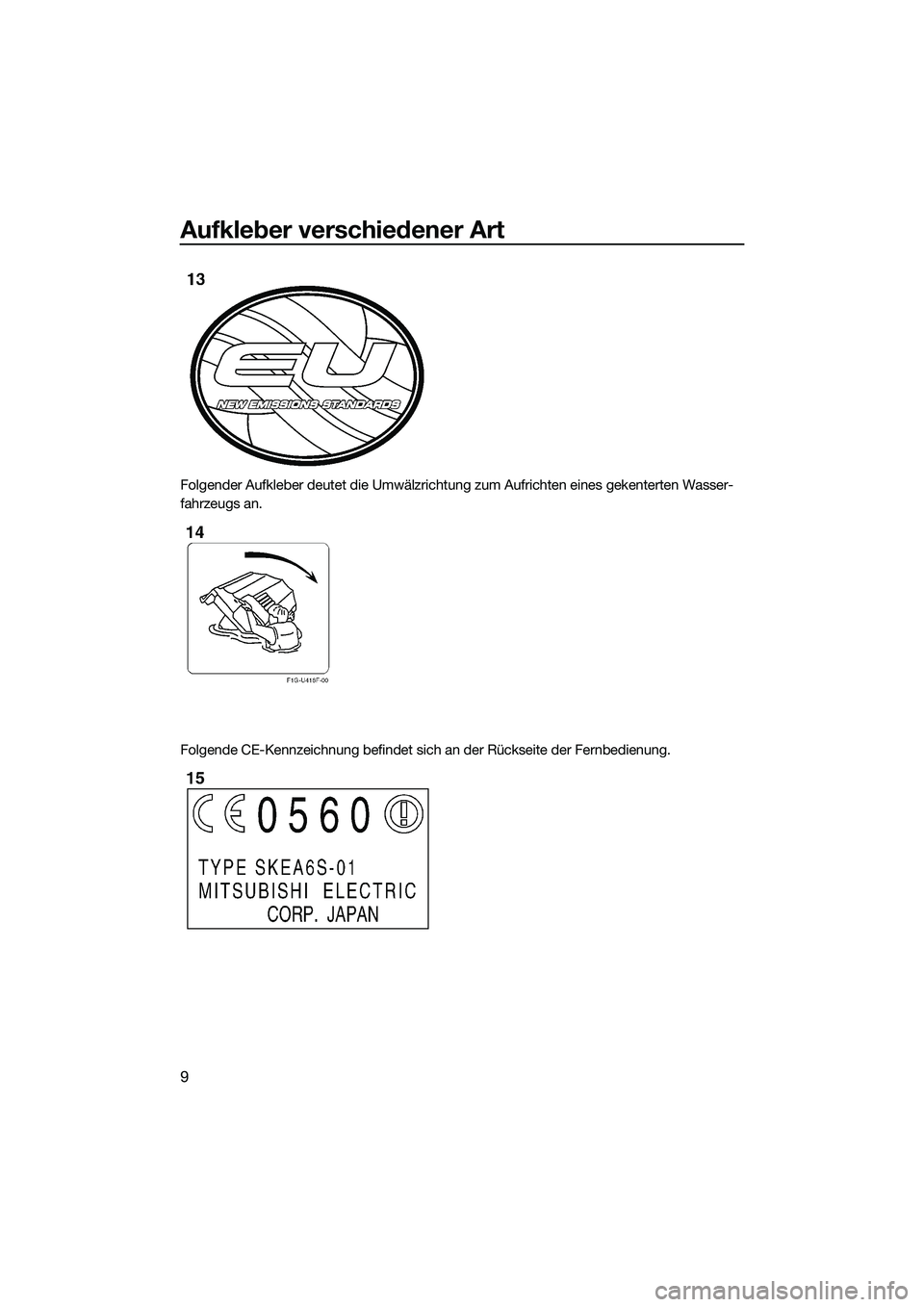

Folgender Aufkleber deutet die Umwälzrichtung zum Aufrichten eines gekenterten Wasser-
fahrzeugs an.
Folgende CE-Kennzeichnung befindet sich an der Rückseite der Fernbedienung.
UF2M73G0.book Page 9 Friday, August 2, 2013 11:31 AM
