2014 YAMAHA TTR110 Betriebsanleitungen (in German)

INHALT
LAGE DER WICHTIGEN
AUFKLEBER......................................1-1
S ICHERHEIT SINFORMATIONEN .....2-1
BE SCHREIBUNG ...............................3-1
Linke Seitenansicht .........................3-1
Rechte Seitenansicht ......................3-2
Bedienungselemente und Instrumente ..................................3-3
ARMATUREN,
BEDIENUNG SELEMENTE UND
DEREN FUNKTION ............................4-1
Zündschloss ....................................4-1
Lenkerarmaturen .............................4-1
Fußschalthebel ................................4-2
Handbremshebel .............................4-2
Fußbremshebel ...............................4-3
Tankverschluss................................4-3
Kraftstoff..........................................4-3
Kraftstofftank- Belüftungsschlauch .....................4-6
Kraftstoffhahn ..................................4-6
Chokehebel ....................................4-7
Kickstarter .......................................4-7
Sitzbank...........................................4-8
Federbein ........................................4-8
Seitenständer ..................................4-9
Anlasssperrschalter-System ...........4-9 ZU IHRER
SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN ................................. 5-1
WICHTIGE FAHR- UND
BEDIENUNG SHINWEI SE ................. 6-1
Starten und Warmfahren eines kalten Motors .............................. 6-1
Anlassen eines warm gelaufenen Motors ......................................... 6-2
Schalten .......................................... 6-2
Einfahrvorschriften .......................... 6-3
Parken............................................. 6-4
REGELMÄ SSIGE WARTUNG UND
EIN STELLUNG .................................. 7-1
Bordwerkzeug................................. 7-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 7-3
Allgemeine Wartungs- und
Schmiertabelle............................. 7-5
Abdeckungen abnehmen und montieren .................................... 7-8
Zündkerze prüfen............................ 7-9
Motoröl ......................................... 7-10
Luftfiltereinsatz reinigen ................ 7-12
Reinigung des Funkenfängers ...... 7-14
Vergaser einstellen ....................... 7-15
Leerlaufdrehzahl einstellen ........... 7-15
Spiel des Gasdrehgriffs prüfen ..... 7-16
Ventilspiel...................................... 7-16 Reifen ............................................ 7-16
Speichenräder ............................... 7-18
Kupplungsspiel einstellen ............. 7-18
Handbremshebel-Spiel
einstellen .................................... 7-19
Spiel des Fußbremshebels einstellen .................................... 7-20
Fußschalthebel prüfen .................. 7-21
Trommelbremsbeläge des
Vorder- und Hinterrads prüfen... 7-21
Antriebsketten-Durchhang ............ 7-22
Antriebskette säubern und
schmieren .................................. 7-24
Bowdenzüge prüfen und
schmieren .................................. 7-24
Gasdrehgriff und Gaszug kontrollieren und schmieren ...... 7-24
Handbremshebel kontrollieren und schmieren ........................... 7-25
Fußbremshebel prüfen und
schmieren .................................. 7-25
Seitenständer prüfen und schmieren .................................. 7-25
Schwingen-Drehpunkte schmieren .................................. 7-26
Teleskopgabel prüfen ................... 7-26
Lenkung prüfen ............................. 7-27
Radlager prüfen ............................ 7-27
Batterie .......................................... 7-27
Sicherung wechseln ...................... 7-29
Motorrad aufbocken ..................... 7-29
U5B686G0.book Page 1 Friday, June 21, 2013 10:28 AM

INHALTVorderrad...................................... 7-30
Hinterrad....................................... 7-32
Fehlersuche .................................. 7-34
Fehlersuchdiagramm .................... 7-35
PFLEGE UND STILLLEGUNG DE S
MOTORRAD S................................... 8-1
Vorsicht bei Mattfarben .................. 8-1
Pflege ............................................. 8-1
Abstellen ......................................... 8-3
TECHNI SCHE DATEN ...................... 9-1
KUNDENINFORMATION ................ 10-1
Identifizierungsnummern .............. 10-1
U5B686G0.book Page 2 Friday, June 21, 2013 10:28 AM

LAGE DER WICHTIGEN AUFKLEBER1-1
1
GAU48116
Lesen Sie alle an Ihrem Fahrzeug angebrachten Plaketten aufmerksam durch. Sie enthalten wichtige Informationen zur sicheren und kor-
rekten Bedienung des Fahrzeugs. Diese Plaketten dürfen nicht vom Fahrzeug entfernt werden. Wenn Plaketten mit der Zeit schwer l esbar
werden oder sich ablösen, erhalten Sie Ersatz-Plaketten bei Ihrem Yamaha-Händler.

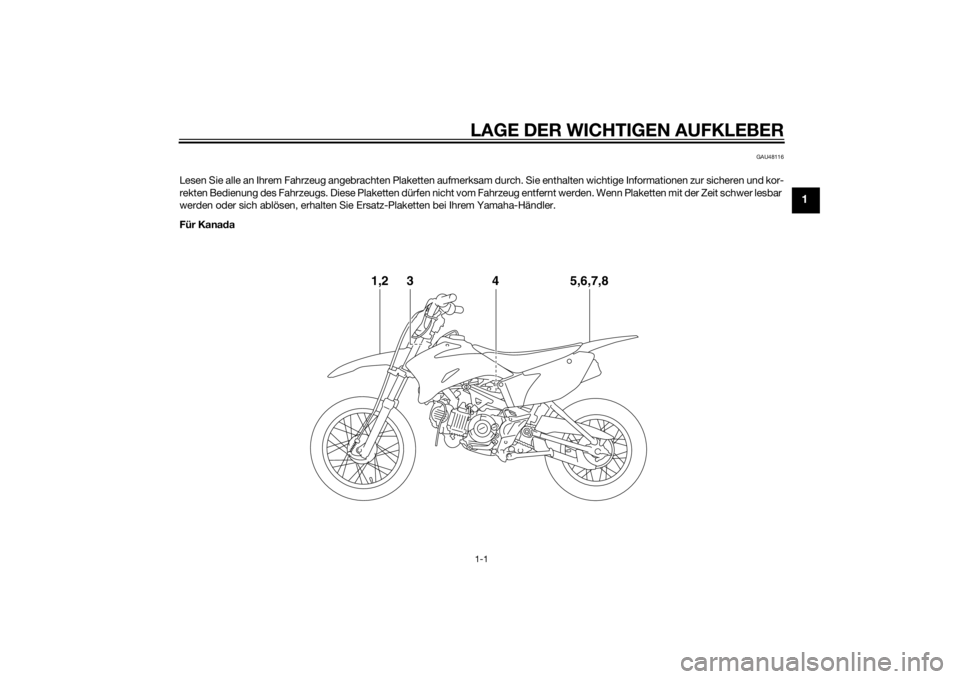

Für Kana da
1,2
3
5,6,7,8
4
U5B686G0.book Page 1 Friday, June 21, 2013 10:28 AM

LAGE DER WICHTIGEN AUFKLEBER
1-2
1

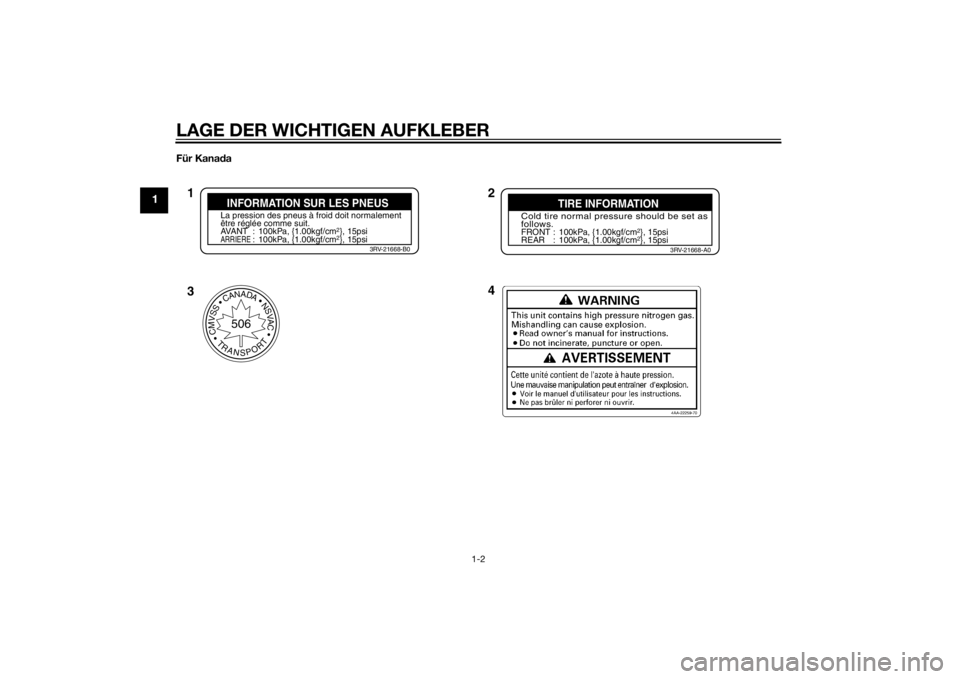

Für Kanada
•CMVSSCANADANSVAC
TRANSPORT
506
2
4
1
3
Cold tire normal pressure should be set as
follows.FRONT : 100kPa, {1.00kgf/cm
2}, 15psi
REAR : 100kPa, {1.00kgf/cm2}, 15psi
3RV-21668-A0
TIRE INFORMATION
La pression des pneus à froid doit normalement
être réglée comme suit.
AVANT : 100kPa, {1.00kgf/cm
2}, 15psi
ARRIERE
: 100kPa, {1.00kgf/cm
2}, 15psi
3RV-21668-B0
INFORMATION SUR LES PNEUS
U5B686G0.book Page 2 Friday, June 21, 2013 10:28 AM

LAGE DER WICHTIGEN AUFKLEBER1-3
1

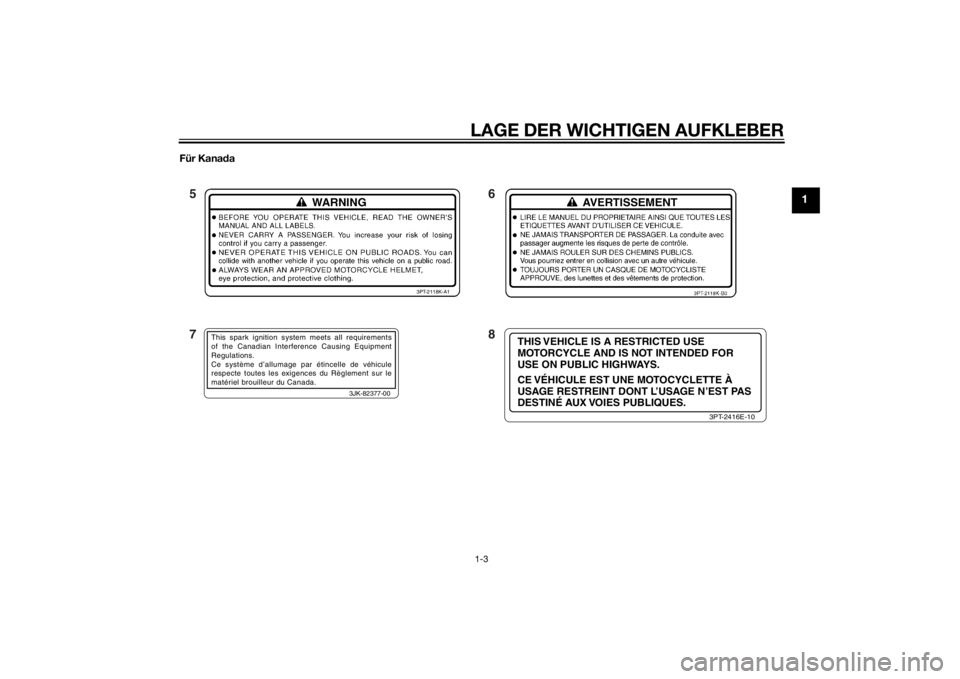

Für Kanada
3JK-82377-00
This spark ignition system meets all requirements
of the Canadian Interference Causing Equipment
Regulations.
Ce système d’allumage par étincelle de véhicule
respecte toutes les exigences du Règlement sur le
matériel brouilleur du Canada.
THIS VEHICLE IS A RESTRICTED USE
MOTORCYCLE AND IS NOT INTENDED FOR
USE ON PUBLIC HIGHWAYS.
CE VÉHICULE EST UNE MOTOCYCLETTE À
USAGE RESTREINT DONT L’USAGE N’EST PAS
DESTINÉ AUX VOIES PUBLIQUES.
3PT-2416E-10
3PT-2118K-A1
56
8
7
U5B686G0.book Page 3 Friday, June 21, 2013 10:28 AM

LAGE DER WICHTIGEN AUFKLEBER
1-4
1

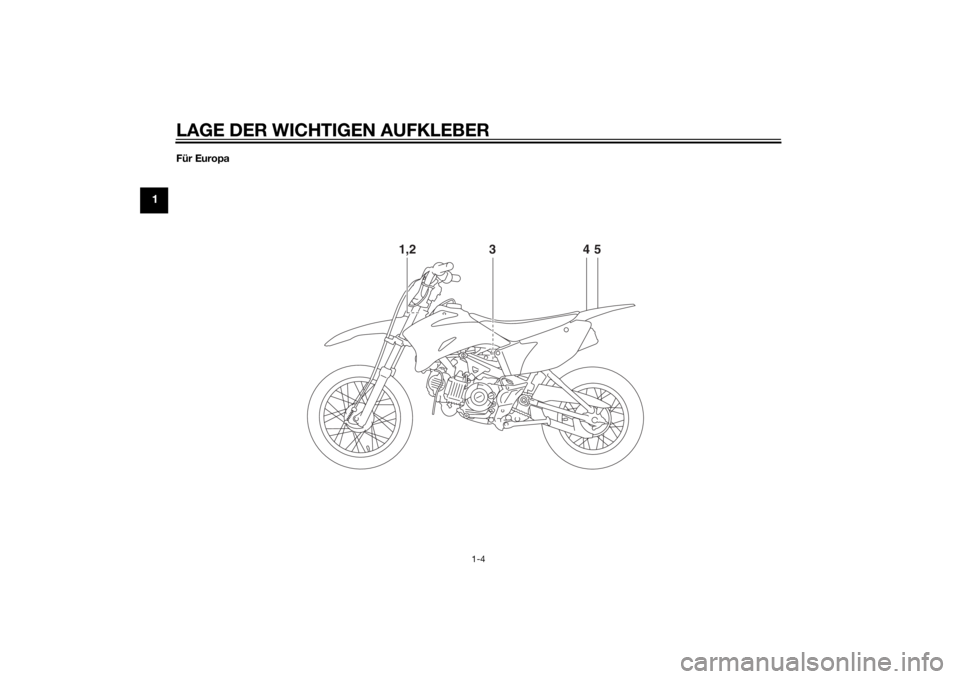

Für Europa
4
1,25
3
U5B686G0.book Page 4 Friday, June 21, 2013 10:28 AM

LAGE DER WICHTIGEN AUFKLEBER1-5
1

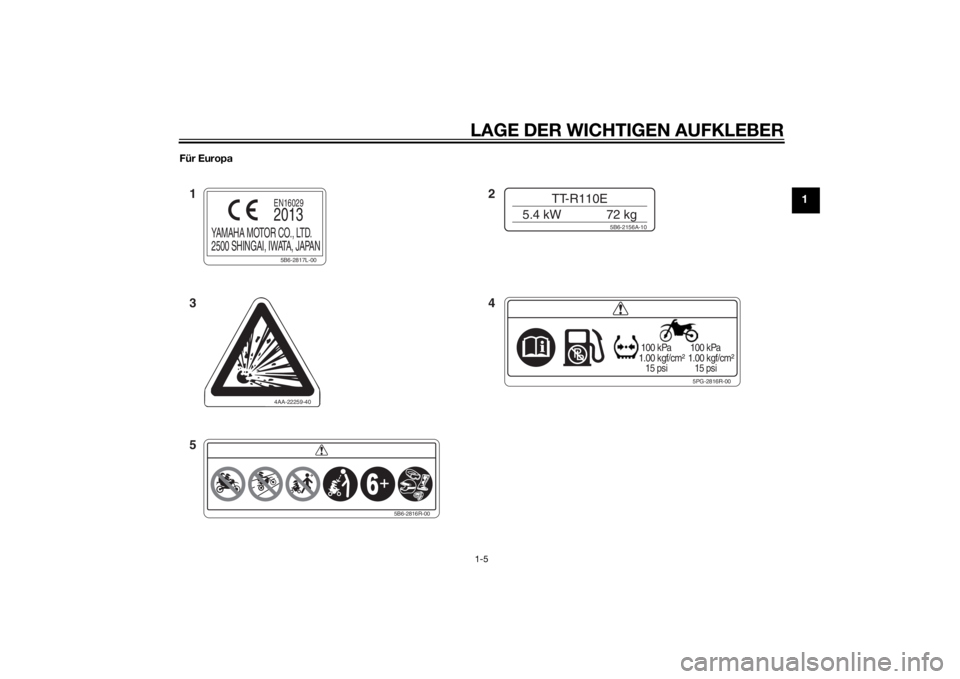

Für Europa
5PG-2816R-00
100 kPa
1.00 kgf/cm²
15 psi 100 kPa
1.00 kgf/cm²
15 psi
4AA-22259-40 5B6-2156A-10
TT-R110E
5.4 kW 72 kg
5B6-2816R-00
5B6-2817L-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
2013EN16029
1
5
2
4
3
U5B686G0.book Page 5 Friday, June 21, 2013 10:28 AM

LAGE DER WICHTIGEN AUFKLEBER
1-6
1

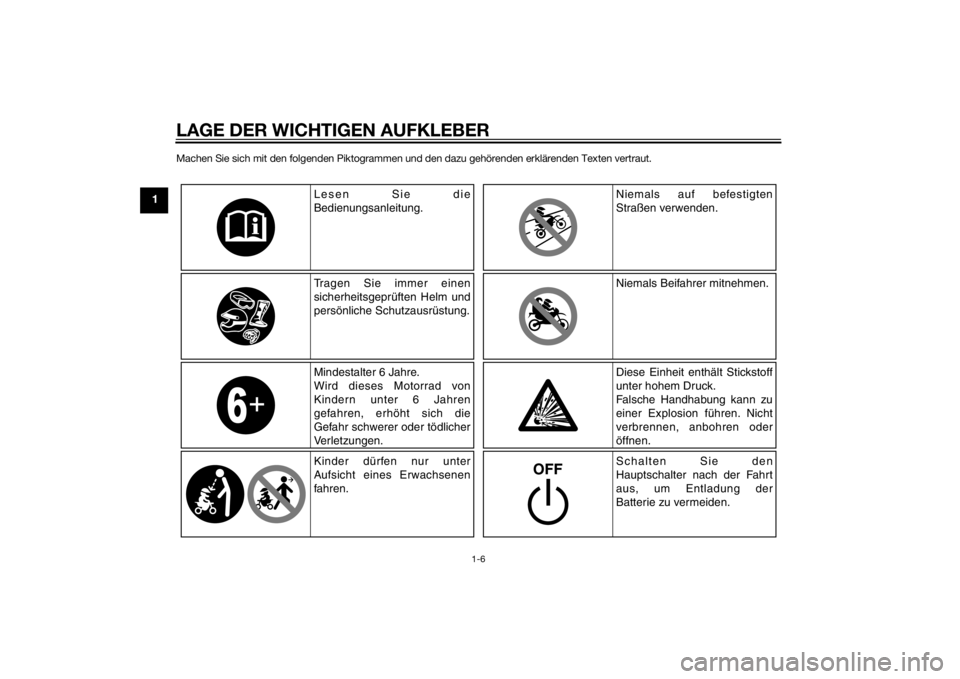

Machen Sie sich mit den folgenden Piktogrammen und den dazu gehörenden erklärenden Texten vertraut.
Lesen Sie die
Bedienungsanleitung.
Tragen Sie immer einen
sicherheitsgeprüften Helm und
persönliche Schutzausrüstung.Niemals auf befestigten
Straßen verwenden.
Mindestalter 6 Jahre.
Wird dieses Motorrad von
Kindern unter 6 Jahren
gefahren, erhöht sich die
Gefahr schwerer oder tödlicher
Verletzungen. Niemals Beifahrer mitnehmen.
Kinder dürfen nur unter
Aufsicht eines Erwachsenen
fahren. Diese Einheit enthält Stickstoff
unter hohem Druck.
Falsche Handhabung kann zu
einer Explosion führen. Nicht
verbrennen, anbohren oder
öffnen.
Schalten Sie den
Hauptschalter nach der Fahrt
aus, um Entladung der
Batterie zu vermeiden.
