2014 YAMAHA GRIZZLY 350 ESP

9-3
9c. Monte la tapa de la bujía en la bujía y se-
guidamente coloque ésta sobre la culata
para que los electrodos queden en contac-
to con masa. (Así limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Quite la tapa de bujía de la bujía y luego monte la bujía y su tapa correspondiente.
6. Lubrique todos los cables de mando, así como las partes pivotantes de las manetas,
palancas y pedales.
7. Compruebe la presión de aire de los neumáti- cos y, si es preciso, corríjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado.
8. Cubra la salida del silenciador con una bolsa de plástico para evitar que penetre humedad.
9. Desmonte la batería y cárguela completa- mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la batería
en un lugar excesivamente caliente o frío [me- nos de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al almacena-
miento de la batería, consulte la página 8-42.
NOTAEfectúe todas las reparaciones necesarias antes
de guardar el ATV.
U1NS62S0.book Page 3 Wednesday, April 10, 2013 8:50 AM

10-1
10
SBU25961
ESPECIFICACIONES
Dimensiones:Longitud total:1984 mm (78.1 in)
Anchura total: 1085 mm (42.7 in)
Altura total:
1120 mm (44.1 in)
Altura del asiento: 827 mm (32.6 in)
Distancia entre ejes: 1233 mm (48.5 in)
Holgura mínima al suelo:
245 mm (9.6 in)
Radio de giro mínimo: 3000 mm (118 in)Peso:Con aceite y combustible:
251.0 kg (553 lb) (EUR)(FRA)(GBR)
258.0 kg (569 lb) (AUS)(NZL)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):77.6 dB(A) (EUR)(FRA)(GBR)
Vibración en el asiento (EN1032, ISO5008): Sin exceder de 0.5 m/s² (EUR)(FRA)(GBR)
Vibración en el manillar (EN1032, ISO5008):
Sin exceder de 2.5 m/s² (EUR)(FRA)(GBR)
Motor:Tipo de motor:4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada:
348 cm³
Calibre  Carrera:
83.0  64.5 mm (3.27  2.54 in)
Relación de compresión: 9.20 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación: Cárter húmedoAceite de motor:Marca recomendada:
YAMALUBE
U1NS62S0.book Page 1 Wednesday, April 10, 2013 8:50 AM

10-4
10
Freno delantero:Tipo:Freno de disco
Operación:
Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:
Freno de tambor
Operación: Operación con mano izquierda y pie derechoSuspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 160 mm (6.3 in)Suspensión trasera:Tipo:Basculante
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)Sistema eléctrico:Sistema de encendido:DC CDI
Sistema estándar:
Magneto CA
Batería:Modelo:YTX14AH
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:Bombilla de kriptónVataje de bombilla  cantidad:Faro delantero:
12 V, 30.0/30.0 W  2
Luz de freno y posterior: 12 V, 5.0/21.0 W  1
Luz de instrumentos:
14 V, 3.0 W  1
Luz indicadora de punto muerto: 12 V, 1.7 W  1
Luz indicadora de marcha atrás: 12 V, 1.7 W  1
Luz de aviso de la temperatura del aceite:
12 V, 1.7 W  1
Luz indicadora del modo de tracción en las cuatro ruedas
manual:
12 V, 1.7 W  1Fusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia: 10.0 A
U1NS62S0.book Page 4 Wednesday, April 10, 2013 8:50 AM

10-5
10
Fusible de encendido:15.0 A
Fusible de la toma de corriente continua: 10.0 A
Fusible de la tracción integral:
3.0 ASBU30401Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.U1NS62S0.book Page 5 Wednesday, April 10, 2013 8:50 AM

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28201Números de identificación Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-

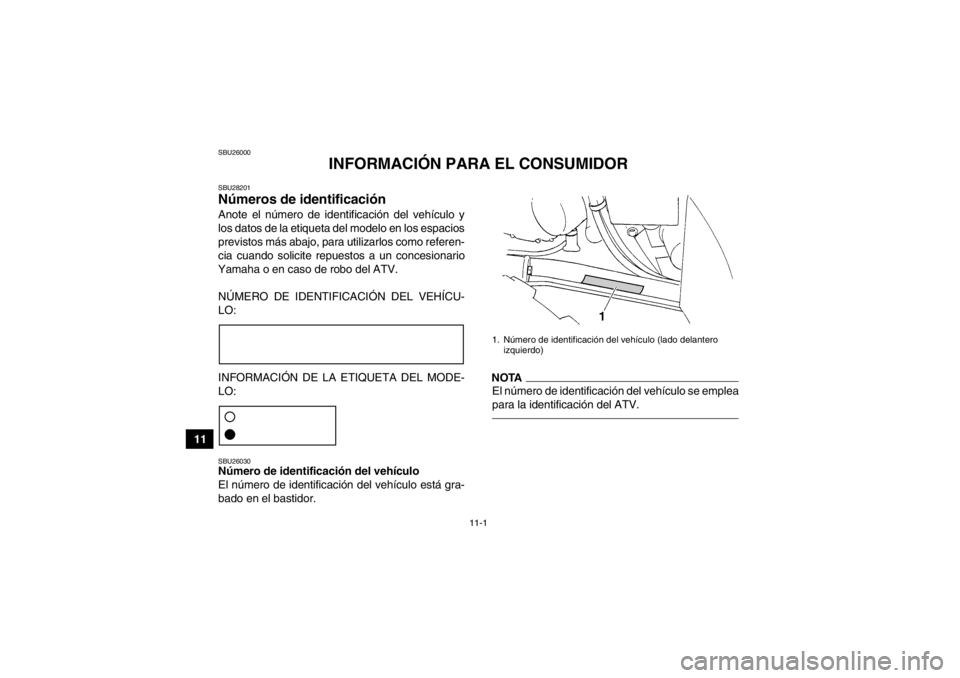

LO:SBU26030Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.1. Número de identificación del vehículo (lado delantero izquierdo)
U1NS62S0.book Page 1 Wednesday, April 10, 2013 8:50 AM

11-2
11

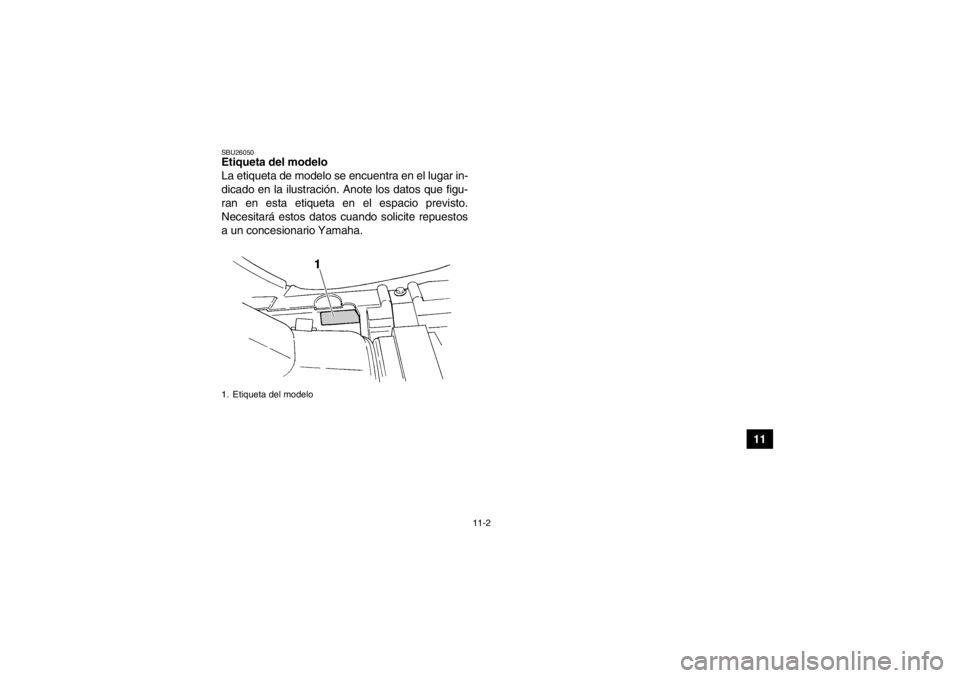

SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modeloU1NS62S0.book Page 2 Wednesday, April 10, 2013 8:50 AM

INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del diferencial ...................................................... 5-4
Aceite del diferencial, cambio ...................................... 8-20
Aceite del engranaje final ...................................... 5-4, 8-17
Aceite del motor y cartucho del filtro de aceite ............ 8-13
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-14BBatería .......................................................................... 8-42
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-49
Bombilla del faro, cambio ............................................. 8-47
Bujía, comprobación .................................................... 8-11CCable del sistema de seguridad de la palanca de selección de marcha, ajuste ...................................... 8-30
Cables, comprobación y engrase ................................. 8-39
Carburador, ajuste ....................................................... 8-27
Cojinetes de los cubos de las ruedas, comprobación ............................................................ 8-41
Compartimento porta objetos ....................................... 4-15
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-18
Conjuntos amortiguadores, ajuste delantero ............... 4-17
Cuadro de identificación de averías ............................. 8-52
Cuadro de mantenimiento, sistema de control de emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6
EEje de dirección, engrase ............................................. 8-42
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-14
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-22
Freno de estacionamiento .............................................. 4-9
Frenos .......................................................................... 8-30
Frenos, delantero y trasero ............................................ 5-4
Freno trasero, ajuste de la altura del pedal y del juego libre del pedal y de la maneta .................... 8-33
Fusibles, cambio .......................................................... 8-45GGasolina ................................................................ 4-11, 5-4
Grifo de gasolina .......................................................... 4-12
Guardapolvos de ejes .................................................. 8-38HHolgura de la válvula .................................................... 8-29IIdentificación de averías .............................................. 8-51
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-5
Interruptor de la bocina .................................................. 4-6
