2014 YAMAHA FX SVHO Manuale duso (in Italian)

Etichette generali e importanti
1
HJU36452
Numeri di identificazione
Annotare il numero principale di identificazio-
ne (PRI-ID), il numero di identificazione della
moto d’acqua (CIN) ed il numero di serie del
motore negli spazi previsti per l’assistenza
quando si ordinano i ricambi presso i conces-
sionari Yamaha. Inoltre annotare e conserva-
re altrove questi numeri di identificazione,
che potrebbero essere utili in caso di furto
della moto d’acqua.
HJU42521Numero principale di identificazione
(PRI-ID)
Il numero principale di identificazione PRI-ID
è impresso su una targhetta applicata all’in-
terno del vano motore. (Vedere a pagina 51
per le procedure di rimozione e installazione
della sella e a pagina 58 per le informazioni
sullo scomparto portaoggetti impermeabile
amovibile.)
MODELLO:
FC1800-N (FX SVHO)
FC1800A-N (FX Cruiser SVHO)
HJU36551Numero di identificazione della moto
d’acqua (CIN)
Il numero di identificazione della moto d’ac-
qua CIN sul ponte di poppa.
HJU40471Numero di serie del motore
Il numero di serie del motore è stampato su
una etichetta applicata al gruppo motore.
(Vedere pagina 51 per le procedure di rimo-
zione e installazione della sella e pagina 99
1Ubicazione del numero principale di identi-
ficazione (PRI-ID)
1
MODELF3J
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
3J
1Posizione del numero di identificazione del-
la moto d’acqua (CIN)
1
UF3J70H0.book Page 1 Wednes day, October 9, 2013 9:01 AM

Etichette generali e importanti
2
per le procedure di rimozione e installazione
del coperchio del motore.)
HJU42031Etichetta con la data di produzione
Questa etichetta si trova nella parte superiore
della testata. (Vedere a pagina 51 per le pro-
cedure di rimozione e installazione della sellae a pagina 99 per le procedure di rimozione e
installazione del coperchio del motore.)
1
Ubicazione del numero di serie del motore
1
1Ubicazione dell’etichetta con la data di pro-
duzione
1
UF3J70H0.book Page 2 Wednes day, October 9, 2013 9:01 AM

Etichette generali e importanti
3
HJU30321
Informazioni sul modelloHJU30332Targhetta del produttore
La moto d’acqua con questa etichetta è con-
forme a determinate parti della Direttiva Mac-
chine del Parlamento Europeo.
Una parte delle informazioni viene fornita sul-
la targhetta del produttore fissata alla moto
d’acqua. Le relative sezioni di questo manua-
le forniscono spiegazioni esaurienti su queste
informazioni.
Categoria di progetto di questa moto d’ac-
qua: C
Categoria C:
Questa moto d’acqua è progettata per fun-
zionare in venti fino alla forza 6 della scala di
Beaufort ed alle relative altezze delle onde
(altezze onde significative fino a 2 m (6.56 ft);
vedere la NOTA che segue). Si possono in-
contrare condizioni del genere in acque inter- ne aperte, negli estuari, ed in acque litoranee
in condizioni meteorologiche moderate.
NOTA:
L’altezza onda significativa è l’altezza media
del terzo di onde più alte, corrispondente
all’incirca all’altezza delle onde stimata da un
osservatore esperto. Tuttavia, alcune onde
avranno un’altezza doppia rispetto a questa.
1
Ubicazione della targhetta del produttore
1
UF3J70H0.book Page 3 Wednes day, October 9, 2013 9:01 AM

Etichette generali e importanti
4
HJU30453
Etichette importanti
Leggere le seguenti etichette prima di utilizzare la moto d’acqua. In caso di domande, consul-
tare un concessionario Yamaha.
15
1
12
8
7
11
2
9
4
13
10
6
14
5
3
16
UF3J70H0.book Page 4 Wednesday, October 9, 2013 9:01 AM

Etichette generali e importanti
5

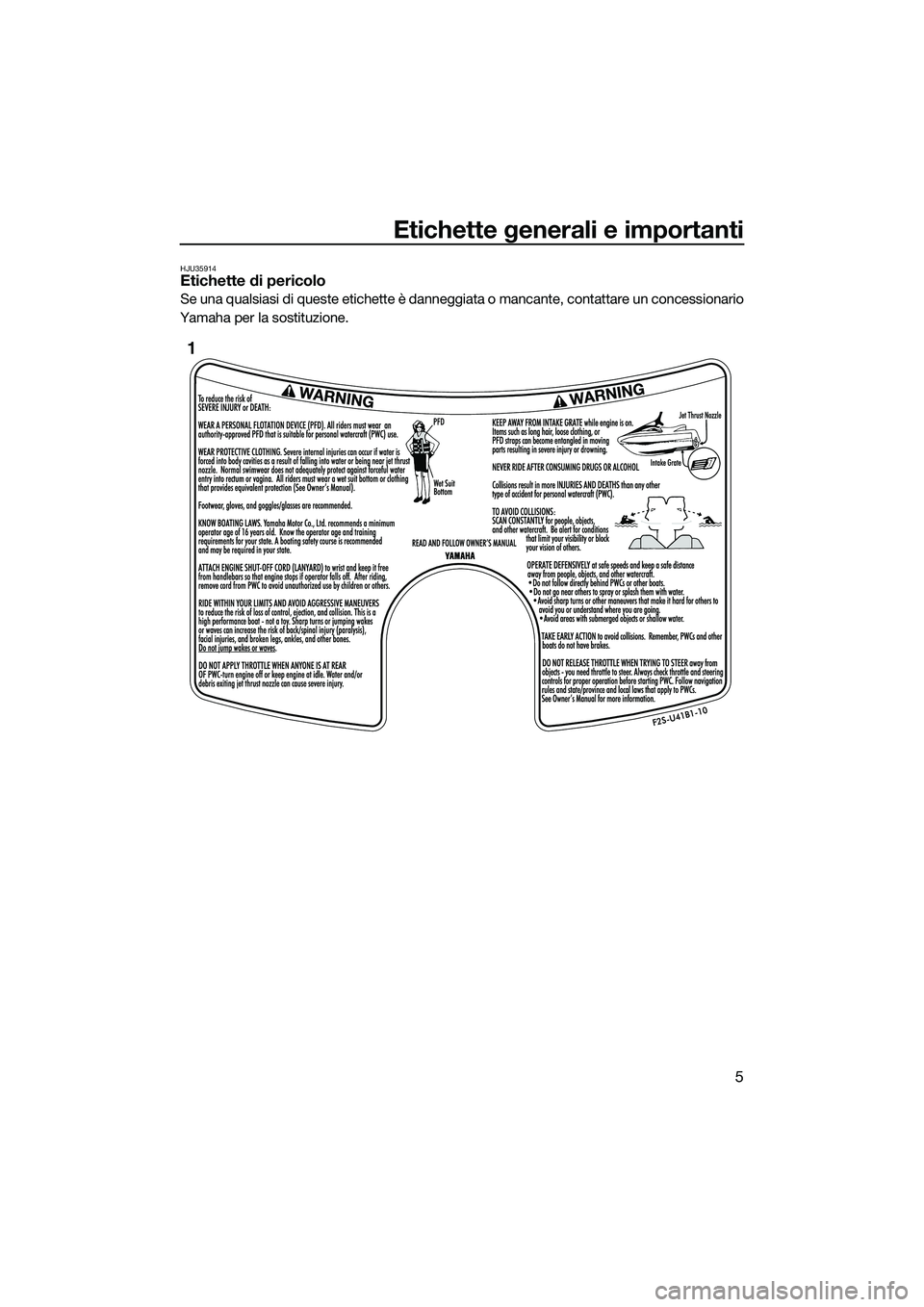

HJU35914Etichette di pericolo
Se una qualsiasi di queste etichette è danneggiata o mancante, contattare un concessionario
Yamaha per la sostituzione.
1
UF3J70H0.book Page 5 Wednes day, October 9, 2013 9:01 AM

Etichette generali e importanti
6
UF3J70H0.book Page 6 Wednesday, October 9, 2013 9:01 AM

Etichette generali e importanti
7
5
6
78
UF3J70H0.book Page 7 Wednesday, October 9, 2013 9:01 AM

Etichette generali e importanti
8
