Fonctionnement de l’équipement
49
(3) Tirez le siège vers l’arrière et déposez-le.
Pour poser le siège avant :
(1) Insérez la projection située à l’avant dusiège dans le support du pont.
(2) Appuyez sur l’arrière du siège pour le fixer correctement.
(3) Replacez correctement le siège arrière dans sa position initiale.
FJU31364Poignée
La poignée est utilisée lors de l’embarque-
ment sur le scooter nautique et lorsque l’ob-
servateur est assis vers l’arrière.
AVERTISSEMENT! N’utilisez pas la poi- gnée pour soulever le scooter nautique.
Elle n’a pas été conçue pour supporter le
poids du scooter nautique. Si la poignée
casse, le scooter nautique risquerait de
tomber et de provoquer de graves bles-
sures.
[FWJ00022]
FJU37382
Poignée de rembarquement
La poignée de rembarquement est utilisée
pour embarquer sur le scooter dans l’eau.
FJU34865Marche de rembarquement
La marche de rembarquement permet de fa-
ciliter le rembarquement.
1 Poignée
1 Poignée de rembarquement
1
1
UF2T72F0.book Page 49 Monday, July 22, 2013 2:30 PM

Fonctionnement de l’équipement
50
Lorsque vous embarquez, abaissez la
marche de rembarquement jusqu’à ce qu’elle
se bloque. La marche reprend automatique-
ment sa position initiale lorsque vous la relâ-
chez. AVERTISSEMENT! N’utilisez pas la
marche de rembarquement pour soulever
le scooter nautique. Elle n’a pas été
conçue pour supporter le poids du scoo-
ter nautique. Si elle casse, le scooter nau-
tique risque de tomber et de provoquer de
graves blessures.
[FWJ01212]
ATTENTION
FCJ00743
N’utilisez la marche de rembarquement
que pour embarquer à bord du scooter
nautique lorsque celui-ci se trouve dans
l’eau. Ne l’utilisez pas à une autre fin. Il
pourrait être endommagé.
FJU34873Œil de proue
Il permet d’attacher une corde au scooter
nautique lors du transport, de l’amarrage ou
du remorquage en cas d’urgence. (Cf. page
108 pour plus d’informations sur le remor-
quage du scooter.)
FJU34882Yeux de poupe
Ils permettent d’attacher une corde au scoo-
ter nautique lors du transport ou de l’amar-
rage.
FJU40421Taquet
Le taquet permet d’attacher la corde de ski
au scooter nautique lorsque vous tirez un
skieur nautique. AVERTISSEMENT! N’utili-
sez pas le taquet pour soulever le scooter
nautique. Il n’a pas été conçu pour sup-
porter le poids du scooter nautique. Si le
taquet casse, le scooter nautique risque
1 Marche de rembarquement
1
1Œil de proue
1 Œil de poupe
1
1
UF2T72F0.book Page 50 Monday, July 22, 2013 2:30 PM

Fonctionnement de l’équipement
51
de tomber et de provoquer de graves bles-
sures.
[FWJ01511]
FJU34893
Taquets escamotables (FX Cruiser
HO)
Les taquets escamotables permettent d’atta-
cher une corde au scooter nautique lors de
l’amarrage.
Pour utiliser un taquet escamotable, relevez-
le. Le taquet escamotable reprend automati-
quement sa position initiale lorsque vous le
relâchez. AVERTISSEMENT! N’utilisez pas
les taquets escamotables pour soulever le
scooter nautique. Ils n’ont pas été conçus
pour supporter le poids du scooter nau-
tique. S’ils cassent, le scooter nautique
risque de tomber et de provoquer de
graves blessures.
[FWJ00822] FJU42291
Compartiments de rangement
Ce scooter nautique est équipé des compar-
timents de rangement suivants.
Les compartiments de rangement étanches
ne protègent de l’eau que lorsqu’ils sont cor-
rectement fermés. Si vous transportez des
objets qui ne peuvent pas être mouillés, pla-
cez-les dans un sac étanche.
Assurez-vous que les
compartiments de ran-
gement sont correct ement fermés avant
d’utiliser le scooter nautique.
FJU42211Compartiment de rangement de la proue
Le compartiment de rangement de la proue
est situé sous le capot.
Pour ouvrir le compartiment de rangement de
la proue :
Tirez le loquet du capot vers l’arrière, puis
soulevez l’arrière du capot.
1 Ta q u e t
1 Taquet escamotable
1
1
1Loquet du capot
1 Compartiment de rangement de la proue
1
1
UF2T72F0.book Page 51 Monday, July 22, 2013 2:30 PM

Fonctionnement de l’équipement

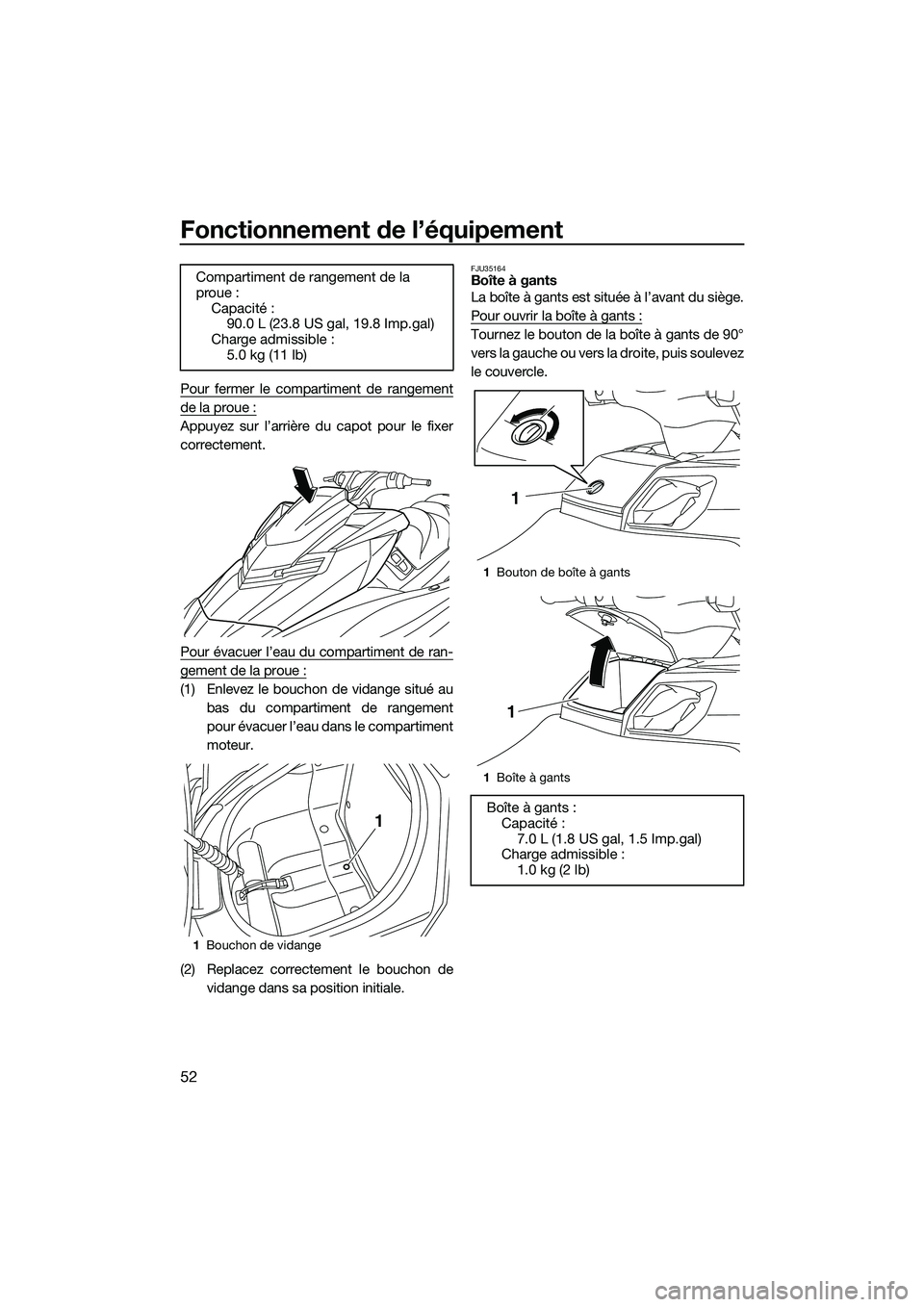

52
Pour fermer le compartiment de rangement
de la proue :
Appuyez sur l’arrière du capot pour le fixer
correctement.
Pour évacuer l’eau du compartiment de ran-
gement de la proue :
(1) Enlevez le bouchon de vidange situé aubas du compartiment de rangement
pour évacuer l’eau dans le compartiment
moteur.
(2) Replacez correctement le bouchon de vidange dans sa position initiale.
FJU35164Boîte à gants
La boîte à gants est située à l’avant du siège.
Pour ouvrir la boîte à gants :
Tournez le bouton de la boîte à gants de 90°
vers la gauche ou vers la droite, puis soulevez
le couvercle.
Compartiment de rangement de la
proue :
Capacité :90.0 L (23.8 US gal, 19.8 Imp.gal)
Charge admissible :
5.0 kg (11 lb)
1Bouchon de vidange
1
1Bouton de boîte à gants
1 Boîte à gants
Boîte à gants :
Capacité : 7.0 L (1.8 US gal, 1.5 Imp.gal)
Charge admissible :
1.0 kg (2 lb)
1
1
UF2T72F0.book Page 52 Monday, July 22, 2013 2:30 PM

Fonctionnement de l’équipement
53
Pour fermer la boîte à gants :
Abaissez le couvercle, puis tournez le bouton
de la boîte à gants pour fixer correctement le
couvercle.
Pour évacuer l’eau de la boîte à gants :
(1) Enlevez le bouchon de vidange situé aubas de la boîte à gants pour évacuer
l’eau.
(2) Replacez correctement le bouchon de vidange dans sa position initiale.
FJU42193Compartiment de rangement de la poupe
Le compartiment de rangement de la poupe
se trouve à l’avant de la plate-forme d’embar-
quement.
Pour ouvrir le compartiment de rangement de
la poupe :
(1) Tirez vers l’extérieur la partie arrière duverrou du compartiment de rangement
sur les deux côtés du couvercle, puis dé-
tachez la partie avant du verrou de la
coque.
(2) Ouvrez le couvercle.
1 Bouchon de vidange
1
1Verrou du compartiment de rangement de
la poupe
1 Couvercle du compartiment de rangement
de la poupe
2 Compartiment de rangement de poupe
1
2
1
UF2T72F0.book Page 53 Monday, July 22, 2013 2:30 PM

Fonctionnement de l’équipement
54
Pour fermer le compartiment de rangement
de la poupe :
(1) Fermez le couvercle.
(2) Accrochez la partie avant du verrou desdeux côtés du couvercle sur la coque,
puis tirez vers l’intérieur la partie arrière
du verrou pour le fixer.
REMARQUE:
La fente pour câble de ski située dans le cou-
vercle du compartiment de rangement de la
poupe peut être utilisée pour ranger le câble
dans le compartiment lorsqu’il est fixé au ta-
quet.
FJU42301Supports pour gobelets
Ce modèle est équipé d’un support pour go-
belets intégré et d’un support pour gobelets
amovible.
Ne posez pas d’objets sur les supports pour
gobelets lorsque vous naviguez. Sinon, ceux-
ci risquent de tomber. Support pour gobelets intégré
Le support pour gobelets intégré est situé à
proximité du côté tribord (droit) du centre
d’affichage multifonction.
Support pour gobelets amovible
Le support pour gobelets amovible est situé
dans la boîte à gants. (Cf. page 52 pour plus
d’informations sur la boîte à gants.)
FJU42311Compartiments de rangement étanches
Ce modèle équipé d’un compartiment de
rangement étanche intégré et d’un comparti-
ment de rangement étanche amovible.
Ces compartiments sont étanches si les bou-
chons sont fermés correctement.
Compartiment de rangement étanche in-
tégré
Le compartiment de rangement étanche inté-
gré est situé à proximité du côté bâbord
(gauche) du centre d’affichage multifonction.
Compartiment de rangement de la
poupe :
Capacité :17.0 L (4.5 US gal, 3.7 Imp.gal)
Charge admissible :
1.5 kg (3 lb)
1Fente pour câble de ski
1
1Support pour gobelets intégré
1 Support pour gobelets amovible
1
1
UF2T72F0.book Page 54 Monday, July 22, 2013 2:30 PM

Fonctionnement de l’équipement
55
Pour ouvrir le compartiment de rangement
étanche intégré :
Desserrez le bouchon et déposez-le.
Pour fermer le compartiment de rangement
étanche intégré :
Replacez correctement le bouchon en le vis-
sant au maximum.
Compartiment de rangement étanche
amovible
Le compartiment de rangement étanche
amovible est situé sous le siège arrière.Pour ouvrir le compartiment de rangement
étanche amovible :
(1) Déposez le siège arrière. (Cf. page 48
pour les procédures de dépose et d’ins-
tallation du siège.)
(2) Desserrez le bouchon et déposez-le.
Pour fermer le compartiment de rangement
étanche amovible :
(1) Replacez correctement le bouchon en le vissant au maximum.
(2) Replacez correctement le siège arrière dans sa position initiale.
1Bouchon
1 Compartiment de rangement étanche inté-
gré
Compartiment de rangement étanche
intégré :
Capacité :
2.5 L (0.7 US gal, 0.6 Imp.gal)
Charge admissible : 1.0 kg (2 lb)
1
1
1Bouchon
1 Compartiment de rangement étanche amo-
vible
Compartiment de rangement étanche
amovible :
Capacité :
9.0 L (2.4 US gal, 2.0 Imp.gal)
Charge admissible : 3.0 kg (7 lb)
1
1
UF2T72F0.book Page 55 Monday, July 22, 2013 2:30 PM

Fonctionnement de l’équipement
56
FJU42391Support de l’extincteur et couvercle
Le réceptacle de l’extincteur et son couvercle
sont situés dans le compartiment de range-
ment de la proue.
Pour utiliser le réceptacle de l’extincteur et
son couvercle :
(1) Tirez le loquet du capot vers l’arrière,puis soulevez l’arrière du capot.
(2) Détachez la sangle et retirez le couvercle de l’extincteur.
(3) Placez l’extincteur dans son réceptacle, puis placez le couvercle sur l’extincteur.
(4) Attachez solidement le couvercle et l’ex- tincteur à l’aide de la bande.
(5) Appuyez sur l’arrière du capot pour le fixer correctement. Assurez-vous que le capot est correctement fermé avant
d’utiliser le scooter nautique.
1
Loquet du capot
1 Support de l’extincteur et couvercle
2 Sangle
1
1
2
