2014 YAMAHA FX HO CRUISER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

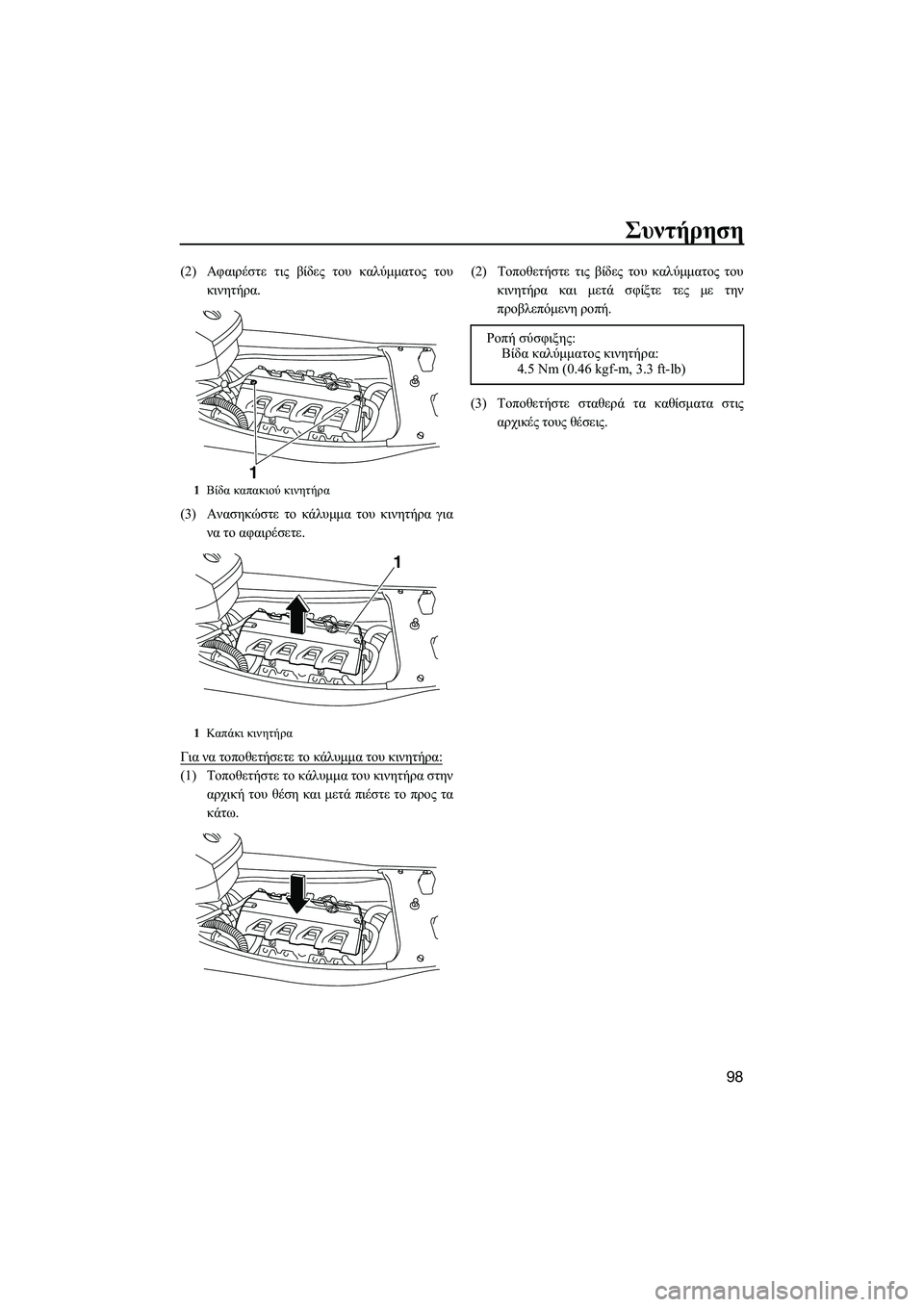

Συντήρηση
98
(2)Αφαιρέστε τις βίδες του καλύμματος του
κινητήρα .
(3) Ανασηκώστε το κάλυμμα του κινητήρα για
να το αφαιρέσετε .
Για να τοποθετήσετε το κάλυμμα του κινητήρα :
(1)Τοποθετήστε το κάλυμμα του κινητήρα στην
αρχική του θέση και μετά πιέστε το προς τα
κάτω . (2)
Τοποθετήστε τις βίδες του καλύμματος του
κινητήρα και μετά σφίξτε τες με την
προβλεπόμενη ροπή .
(3) Τοποθετήστε σταθερά τα καθίσματα στις
αρχικές τους θέσεις .
1Βίδα καπακιού κινητήρα
1 Καπ άκι κινητήρα1
1
 Œ σύσφιξης :
Βίδα καλύμματος κινητήρα :
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
UF2T72R0.book Page 98 Monday, July 22, 2013 2:44 PM

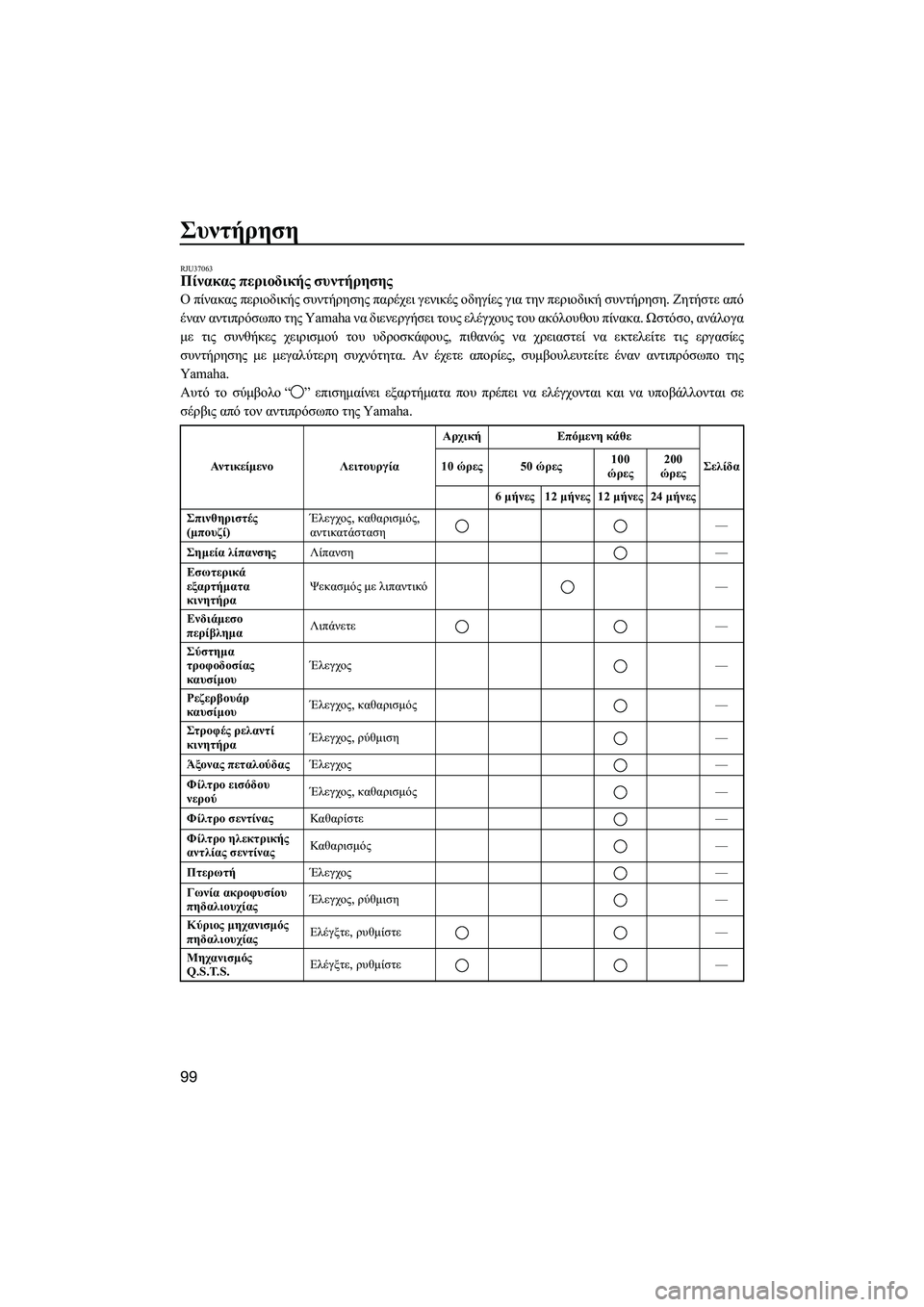

Συντήρηση
99
RJU37063Πίνακας περιοδικής συντήρησης
Ο πίνακας περιοδικής συντήρησης παρέχει γενικές οδηγίες για την περιοδική συντήρηση. Ζητήστε από
έναν αντιπρόσωπο της Yamaha να διενεργήσει τους ελέγχους του ακόλουθου πίνακα . Ωστόσο , ανάλογα
με τις συνθήκες χειρισμού του υδροσκάφους , πιθανώς να χρειαστεί να εκτελείτε τις εργασίες
συντήρησης με μεγαλύτερη συχνότητα . Αν έχετε απορίες , συμβουλευτείτε έναν αντιπρόσωπο της
Yamaha. Αυτό το σύμβολο “” επισημαίνει εξ
αρτήματα που πρέπει να ελέγχονται και να υποβάλλονται σε
σέρβις από τον αντιπρόσωπο της Yamaha.
Αν τ ι κ ε ί μ ε ν ο Λ ε ι τ ο υ ρ γ ί αΑρχική
Επόμενη κάθε
Σελίδα
10 ώρες 50 ώρες 100
ώρες 200
ώρες
6 μήνες 12 μήνες 12 μήνες 24 μήνες
Σπινθηριστές
( μπουζί ) Έλεγχος
, καθαρισμός ,
αντικατάσταση —
Σημεία λίπανσης Λίπανση —
Εσωτερικά
εξαρτήματα
κινητήρα Ψεκασμός
με λιπαντικό —
Ενδιάμεσο
περίβλημα Λιπάνετε
—
Σύστημα
τροφοδοσίας
καυσίμου Έλεγχος
—
Ρεζερβουάρ
καυσίμου Έλεγχος
, καθαρισμός —
Στροφές ρελαντί
κινητήρα Έλεγχος
, ρύθμιση —
Άξονας πεταλούδας Έλεγχος —
Φίλτρο εισόδου
νερού Έλεγχος
, καθαρισμός —
Φίλτρο σεντίνας Καθαρίστε —
Φίλτρο ηλεκτρικής
αντλίας σεντίνας Κα
θαρισμός
—
Πτερωτή Έλεγχος —
Γωνία ακροφυσίου
πηδαλιουχίας Έλεγχος
, ρύθμιση —
Κύριος μηχανισμός
πηδαλιουχίας Ελέγξτε
, ρυθμίστε —
Μηχανισμός
Q.S.T.S. Ελέγξτε
, ρυθμίστε —
UF2T72R0.book Page 99 Monday, July 22, 2013 2:44 PM

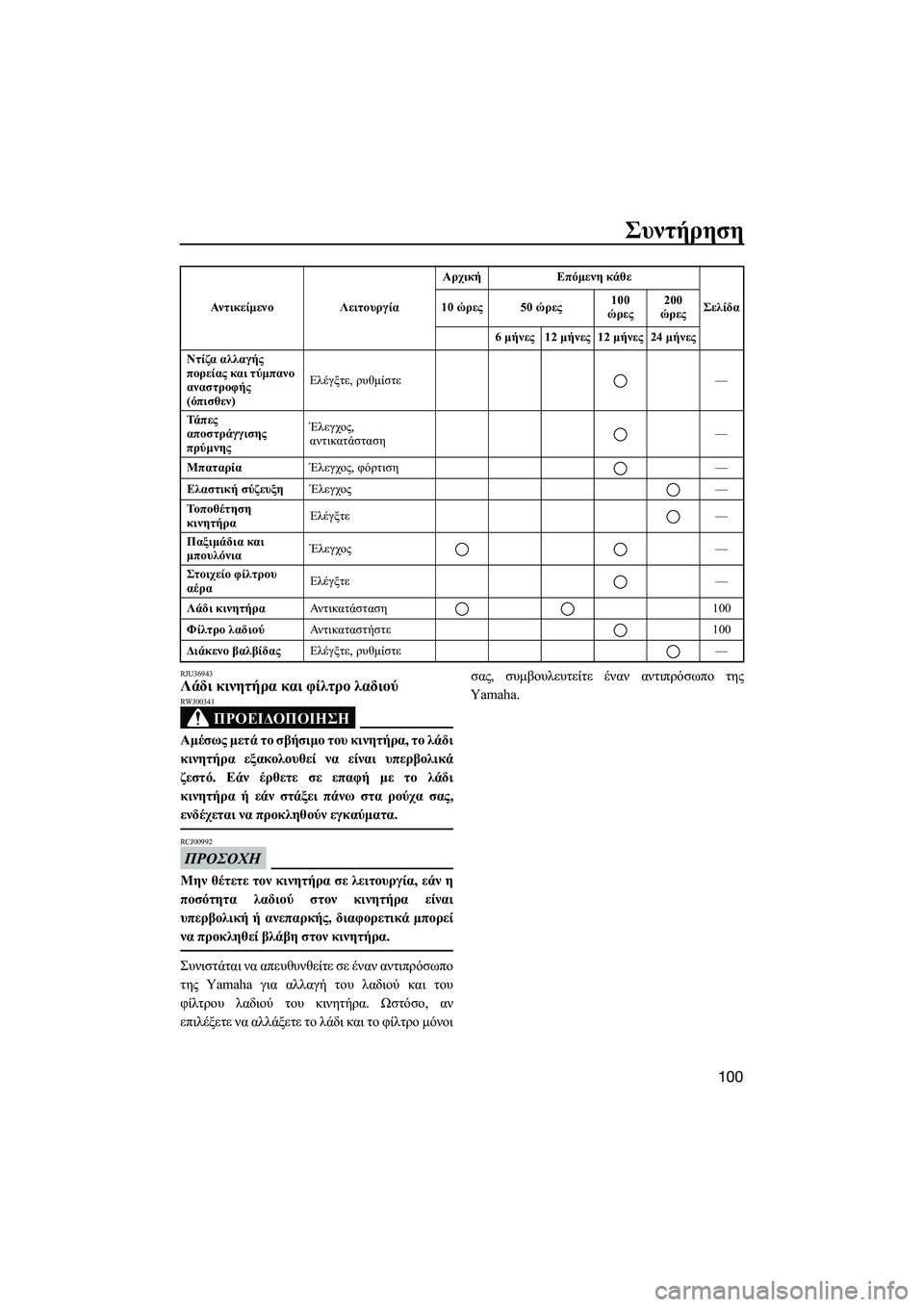

Συντήρηση
100
RJU36943Λάδι κινητήρα και φίλτρο λαδιού
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00341
Αμέσως μετά το σβήσιμο του κινητήρα , το λάδι
κινητήρα εξακολουθεί να είναι υπερβολικά
ζεστό . Εάν έρθετε σε επαφή με το λάδι
κινητήρα ή εάν στάξει πάνω στα ρούχα σας ,
ενδέχεται να προκληθούν εγκαύματα .
ΠΡΟΣΟΧΗ
RCJ00992
Μην θέτετε τον κινητήρα σε λειτουργία, εάν η
ποσότητα λαδιού στον κινητήρα είναι
υπερβολική ή ανεπαρκής , διαφορετικά μπορεί
να προκληθεί βλάβη στον κινητήρα .
Συνιστάται να απευθυνθείτε σε έναν αντιπρόσωπο
της Yamaha για αλλαγή του λαδιού και του
φίλτρου λαδιού του κινητήρα . Ωστόσο , αν
επιλέξετε να αλλάξετε το λάδι και το φίλτρο μόνοι σας
, συμβουλευτείτε έναν αντιπρόσωπο της
Yamaha.
Ντίζα αλλαγής
πορείας και τύμπανο
αναστροφής
( όπισθεν ) Ελέγξτε
, ρυθμίστε —
Τά π ε ς
αποστράγγισης
πρύμνης Έλεγχος
,
αντικατάσταση —
Μπαταρία Έλεγχος, φόρτιση —
Ελαστική σύζευξη Έλεγχος —
Το π ο θ έ τ η σ η
κινητήρα Ελέγξτε
—
Παξιμάδια και
μπουλόνια Έλεγχος
—
Στοιχείο φίλτρου
αέρα Ελέγξτε
—
Λάδι κινητήρα Αντικατάσταση 100
Φίλτρο λαδιού Αντικαταστήστε 100
Διάκενο βαλβίδας Ελέγξτε, ρυθμίστε —
Αν τ ι κ ε ί μ ε ν ο Λ ε ι τ ο υ ρ γ ί α
Αρχική Επόμενη
κάθε
Σελίδα
10 ώρες 50 ώρες 100
ώρες 200
ώρες
6 μήνες 12 μήνες 12 μήνες 24 μήνες
UF2T72R0.book Page 100 Monday, July 22, 2013 2:44 PM

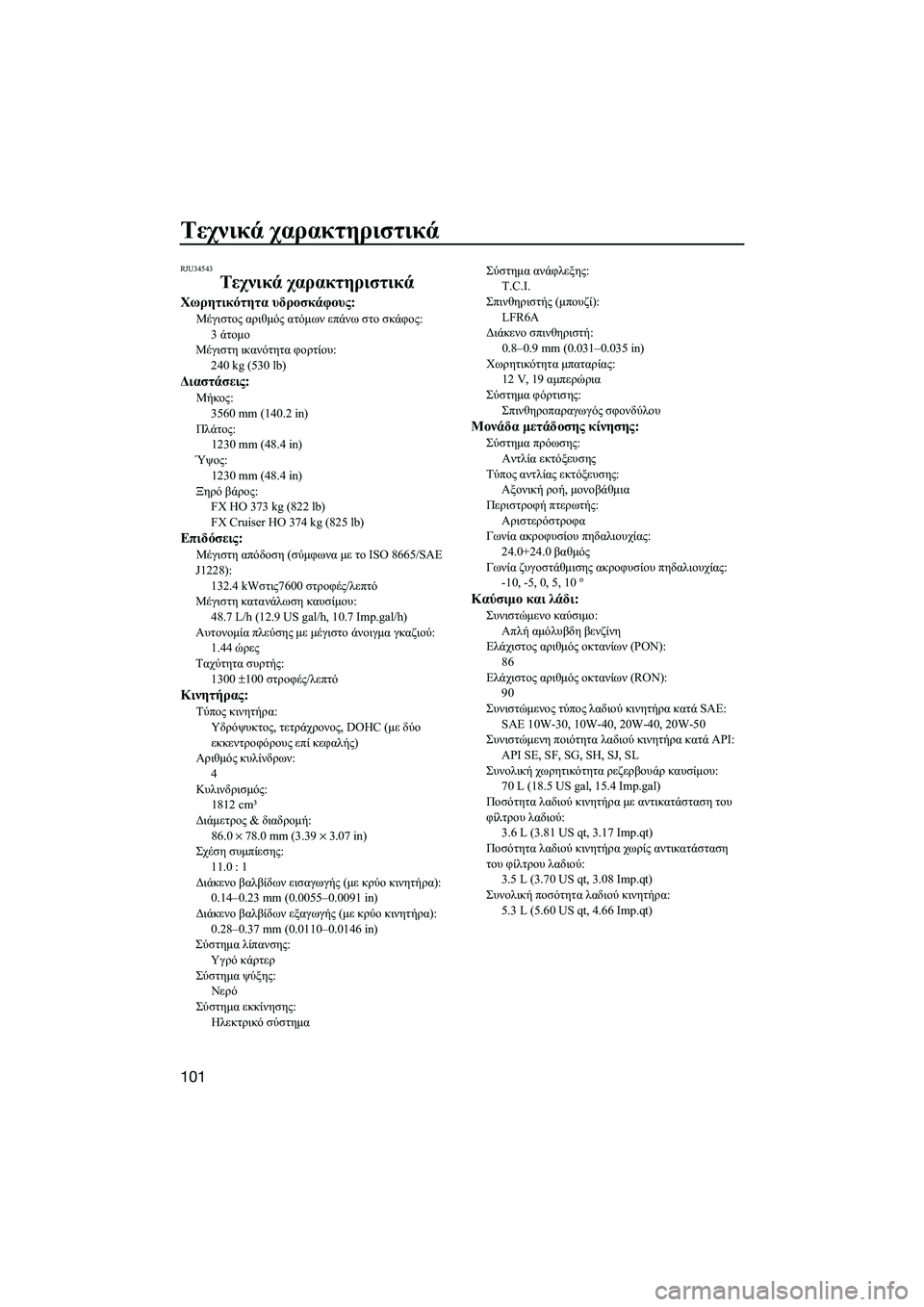

Τεχνικά χαρακτηριστικά
101
RJU34543
Τεχνικά χαρακτηριστικά
Χωρητικότητα υδροσκάφους :
Μέγιστος αριθμός ατόμων επάνω στο σκάφος :
3 άτομο
Μέγιστη ικανότητα φορτίου :
240 kg (530 lb)
Διαστάσεις :
Μήκος:
3560 mm (140.2 in)
Πλάτος :
1230 mm (48.4 in)
Ύψος :
1230 mm (48.4 in)
Ξηρό βάρος :
FX HO 373 kg (822 lb)
FX Cruiser HO 374 kg (825 lb)
Επιδόσεις :
Μέγιστη απόδοση (σύμφωνα με το ISO 8665/SAE
J1228): 132.4 kW στις7600 στροφές /λεπτό
Μέγιστη κατανάλωση καυσίμου :
48.7 L/h (12.9 US gal/h, 10.7 Imp.gal/h)
Αυτονομία πλεύσης με μέγιστο άνοιγμα γκαζιού :
1.44 ώρες
Ταχύτητα συρτής :
1300 ±100 στροφές /λεπτό
Κινητήρας :
Τύπος κινητήρα :
Υδρόψυκτος , τετράχρονος , DOHC (με δύο
εκκεντροφόρους επί κεφαλής)
Αριθμός κυλίνδρων :
4
Κυλινδρισμός :
1812 cm³
Διάμετρος & διαδρομή :
86.0 × 78.0 mm (3.39 × 3.07 in)
Σχέση συμπίεσης :
11.0 : 1
Διάκενο βαλβίδων εισαγωγής (με κρύο κινητήρα ):
0.14–0.23 mm (0.0055–0.0091 in)
Διάκενο βαλβίδων εξαγωγής (με κρύο κινητήρα ):
0.28–0.37 mm (0.0110–0.0146 in)
Σύστημα λίπανσης:
Υγρό κάρτερ
Σύστημα ψύξης:
Νερό
Σύστημα εκκίνησης :
Ηλεκτρικό σύστημα Σύστημα
ανάφλεξης :
T.C.I.
Σπινθηριστής (μπουζί ):
LFR6A
Διάκενο σπινθηριστή :
0.8–0.9 mm (0.031–0.035 in)
Χωρητικότητα μπαταρ ίας
:
12 V

, 19 αμπερώρια
Σύστημα φόρτισης:
Σπινθηροπαραγωγός σφονδύλου
Μονάδα μετάδοσης κίνησης :
Σύστημα πρόωσης:
Αντλία εκτόξευσης
Τύπος αντλίας εκτόξευσης :
Αξονική ροή , μονοβάθμια
Περιστροφή πτερωτής :
Αριστερόστροφα
Γωνία ακροφυσίου πηδαλιουχίας :
24.0+24.0 βαθμός
Γωνία ζυγοστάθμισης ακροφυσίου πηδαλιουχίας :
-10, -5, 0, 5, 10 °
Καύσιμο και λάδι :
Συνιστώμενο καύσιμο :
Απλή αμόλυβδη βενζίνη
Ελάχιστος αριθμός οκτανίων (PON):
86
Ελάχιστος αριθμός οκτανίων (RON):
90
Συνιστώμενος τύπος λαδιού κινητήρα κατά SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Συνιστώμενη ποιότητα λαδιού κινητήρα κατά API:
API SE, SF, SG, SH, SJ, SL
Συνολική χωρητικότητα ρεζερβουάρ καυσίμου :
70 L (18.5 US gal, 15.4 Imp.gal)
Ποσότητα λαδιού κινητήρα με αντικατάσταση του
φίλτρου λαδιού :
3.6 L (3.81 US qt, 3.17 Imp.qt)
Ποσότητα λαδιού κινητήρα χωρίς αντικατάσταση
του φίλτρου λαδιού :
3.5 L (3.70 US qt, 3.08 Imp.qt)
Συνολική ποσότητα λαδιού κινητήρα :
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF2T73R0.book Page 101 Monday, September 23, 2013 2:17 PM

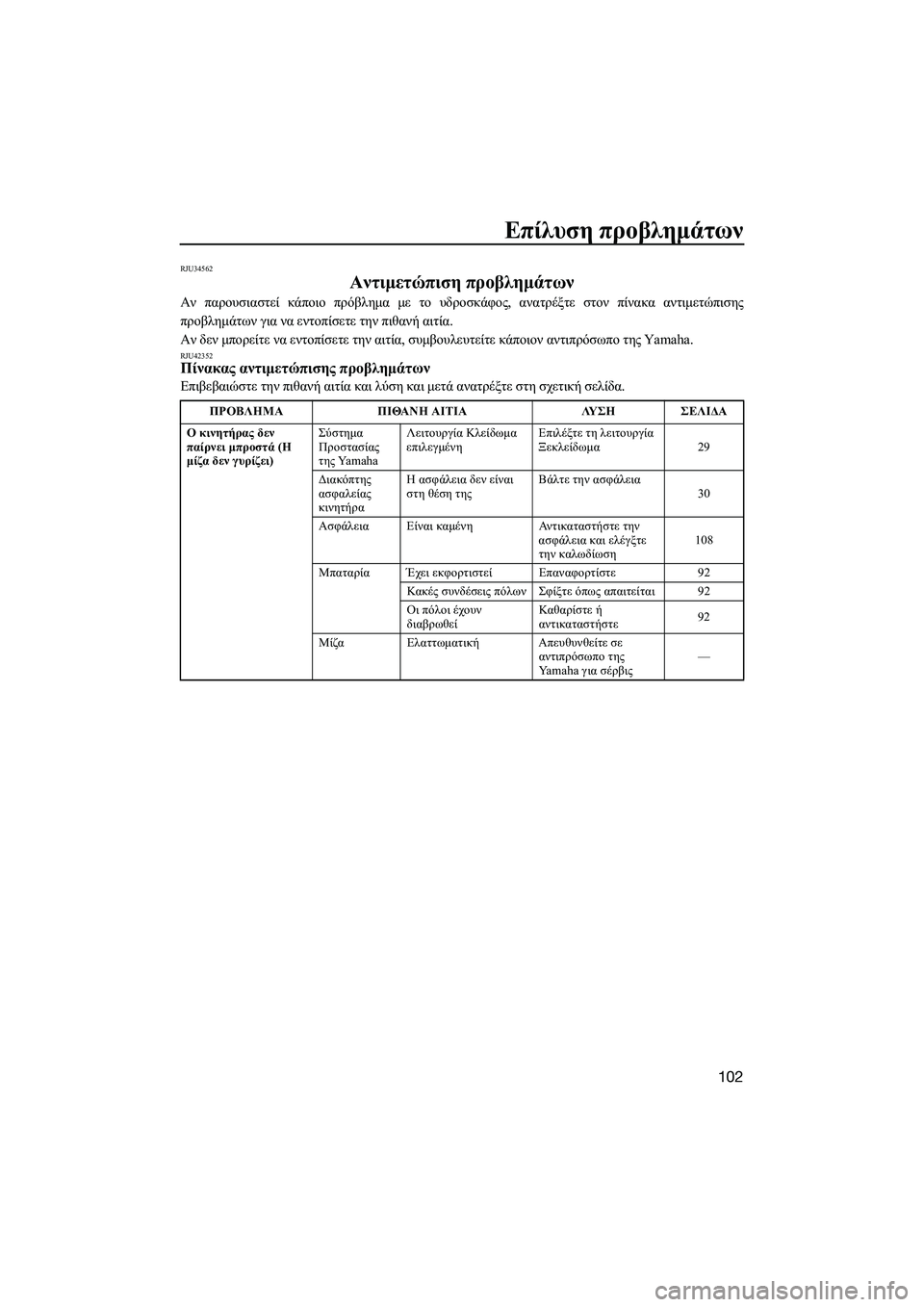

Επίλυση προβλημάτων
102
RJU34562
Αντιμετώπιση προβλημάτων
Αν παρουσιαστεί κάποιο πρόβλημα με το υδροσκάφος , ανατρέξτε στον πίνακα αντιμετώπισης
προβλημάτων για να εντοπίσετε την πιθανή αιτία .
Αν δεν μπορείτε να εντοπίσετε την αιτία , συμβουλευτείτε κάποιον αντιπρόσωπο της Yamaha.
RJU42352Πίνακας αντιμετώπισης προβλημάτων
Επιβεβαιώστε την πιθανή αιτία και λύση και μετά ανατρέξτε στη σχετική σελίδα .
ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗΣΕΛΙΔΑ
Ο κινητήρας δεν
παίρνει μπροστά (Η
μίζα δεν γυρίζει ) Σύστημα
Προστασίας

της Ya m a h a Λειτουργία
Κλείδωμα
επιλεγμένη Επιλέξτε
τη λειτουργία
Ξεκλείδωμα 29
Διακόπτης
ασφαλείας
κινητήρα Η
ασφάλεια δεν είναι
στη θέση της Βάλτε
την ασφάλεια
30
Ασφάλεια Είναι καμένηΑντικαταστήστε την
ασφάλεια και ελέγξτε
την καλωδίωση 108
Μπαταρία Έχει εκφορτιστεί Επαναφορτίστε 92
Κακές συνδέσεις πόλων Σφίξτε όπως απαιτείται 92
Οι πόλοι έχουν
διαβρωθεί Καθαρίστε
ή
αντικ
αταστήστε 92
Μίζα Ελαττωματική Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
UF2T72R0.book Page 102 Monday, July 22, 2013 2:44 PM

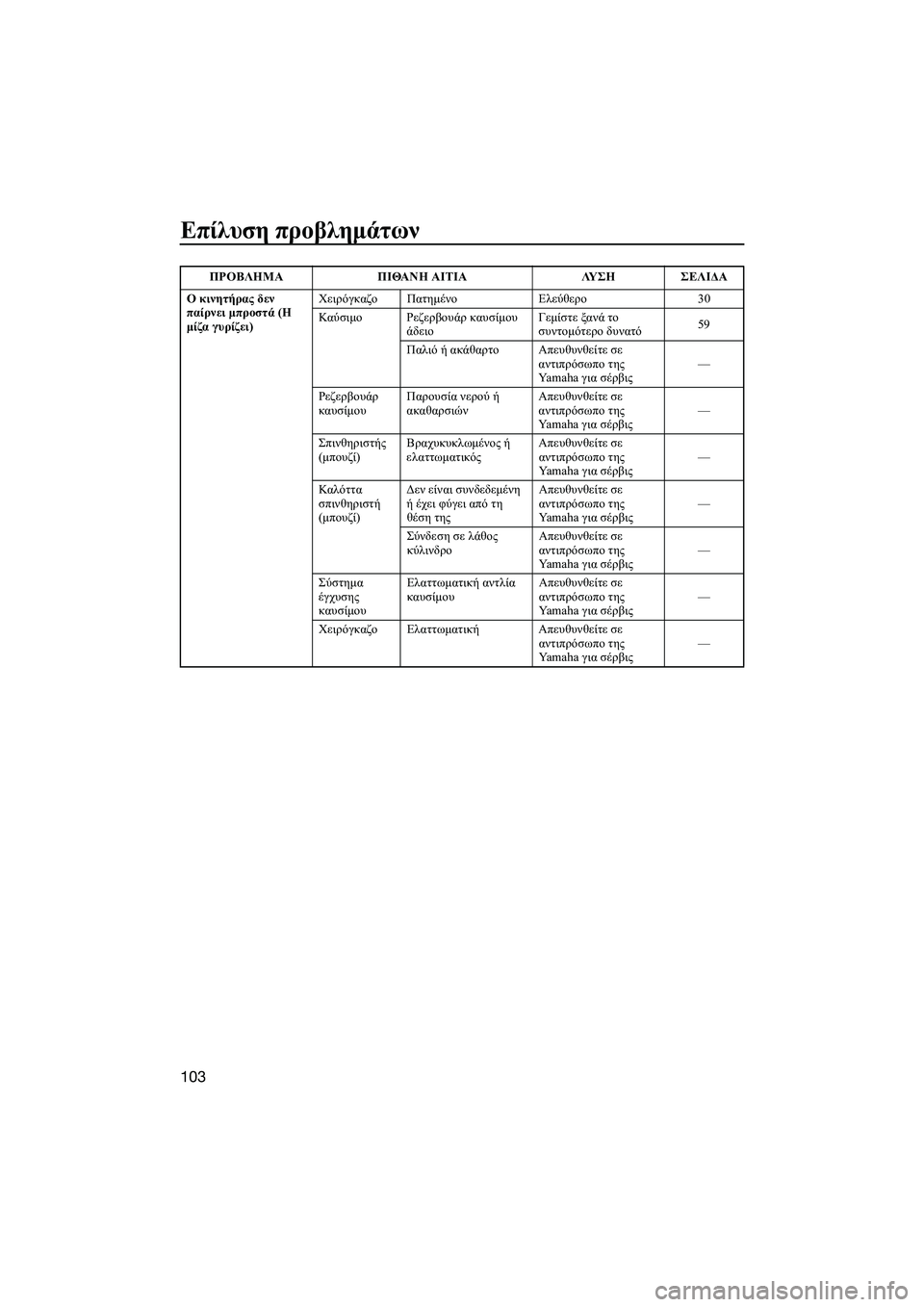

Επίλυση προβλημάτων
103
Ο κινητήρας δεν
παίρνει μπροστά (Η
μίζα γυρίζει ) Χειρόγκαζο Πατημένο Ελεύθερο
30
Καύσιμο Ρεζερβουάρ καυσίμου
άδειο Γεμίστε
ξανά το
συντομότερο δυνατό 59
Παλιό ή ακάθαρτο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Ρεζερβουάρ
καυσίμου Παρουσία
νερού ή
ακαθαρσιών Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Σπινθηριστής
(μπουζί ) Βραχυκυκλωμένος
ή
ελαττωματικός Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Καλόττα
σπινθηριστή
( μπουζί ) Δεν
είναι συ
νδεδεμένη

ή έχει φύγει από τη
θέση της Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Σύνδεση σε λάθος
κύλινδρο Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Σύστημα
έγχυσης
καυσίμου Ελαττωματική
αντλία
καυσίμου Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Χειρόγκαζο Ελαττωματική Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
ΠΡΟΒΛΗΜΑ
ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗΣΕΛΙΔΑ
UF2T72R0.book Page 103 Monday, July 22, 2013 2:44 PM

Επίλυση προβλημάτων
104
Ο κινητήρας
λειτουργεί ακανόνιστα
ή σβήνει Καύσιμο Ρεζερβουάρ
καυσίμου
άδειο Γεμίστε
ξανά το
συντομότερο δυνατό 59
Παλιό ή ακάθαρτο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Ρεζερβουάρ
καυσίμου Παρουσία
νερού ή
ακαθαρσιών Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Σπινθηριστής
(μπουζί ) Βραχυκυκλωμένος
ή
ελαττωματικός Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Λανθασμένη περιοχή
θερμοκρασιών Απευθυνθείτε
σε
αντιπρόσωπο της
Y

amaha για σέρβις —
Λανθασμένο διάκενο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Καλόττα
σπινθηριστή
(μπουζί ) Δεν
είναι συνδεδεμένη
ή έχει φύγει από τη
θέση της Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Ρωγμές , φθορά ή ζημιά Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Ηλεκτρική
καλωδίωση Χαλαρή
σύνδεση Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Σύστημα
έγχυσης
καυσίμου Ελ
αττωματικοί
ή
μπουκωμένοι εγχυτήρες Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Η προειδοποιητική
λυχνία ή η ενδεικτική
λυχνία αναβοσβήνει ή
ανάβει σταθερά Προειδοποίηση

στάθμης
καυσίμου Ρεζερβουάρ
καυσίμου
άδειο Γεμίστε
ξανά το
συντομότερο δυνατό 59
Προειδοποίηση
πίεσης λαδιού Η
πίεση λαδιού έχει
μειωθεί Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις 46
Προειδοποίηση
υπερθέρμανση
ς κινητήρα Στόμιο
εισροής νερού
εκτόξευσης
μπο

υκωμένο Καθαρίστε
106
Προειδοποίηση
ελέγχου
κινητήρα Ελαττωματικοί

αισθητήρες Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις 47
ΠΡΟΒΛΗΜΑ
ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗΣΕΛΙΔΑ
UF2T72R0.book Page 104 Monday, July 22, 2013 2:44 PM

Επίλυση προβλημάτων
105
Το υδροσκάφος
πηγαίνει αργά ή χά νει
ισχύ Μοχλός

αλλαγής
πορείας Δεν
έχει επιλεγεί
πλήρως η θέση εμπρός
κίνησης Σπρώξτε
το μοχλό προς
τα εμπρός μέχρι να
σταματήσει 34
Κατάσταση
λειτουργίας
υδροσκάφους Λειτουργία
χαμηλών
στροφών
ενεργοποιημένη Απενεργοποιήστε
τη
λειτουργία χαμηλών
στροφών 37
Σπηλαίωση Στόμιο εισροής νερού
εκτόξευσης
μπουκωμένο Καθαρίστε
106
Η πτερωτή έχει
καταστραφεί ή
παρουσιάζει φθορά Απευθυνθείτε
σε
αντιπρόσωπο της
Y
amaha για σέρβις 106
Προειδοποίηση
υπερθέρμανσης
κινητήρα Το
σύστημα ελέγχου
μείωσης στροφών
κινητήρα
ενεργοποιήθηκε Καθαρίστε
το στόμιο
εισροής νερού
εκτόξευσης και αφήστε
τον κινητήρα να
κρυώσει 46
Προειδοποίηση
πίεσης λαδιού Το
σύστημα ελέγχου
μείωσης στροφών
κινητήρα
ενεργοποιήθηκε Προσθέστε
λάδι
46
Σπινθηριστής
(μπουζί ) Βραχυκυκλωμένος
ή
ελαττωματικός Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Λανθασμένη περιοχή
θερμοκρασιών Απευθυνθείτε
σε
α
ντιπρόσωπο της
Yamaha για σέρβις —
Λανθασμένο διάκενο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Καλόττα
σπινθηριστή
(μπουζί ) Δεν
είναι συνδεδεμένη
ή έχει φύγει από τη
θέση της Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Ηλεκτρική
καλωδίωση Χαλαρή
σύνδεση Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Καύσιμο Παλιό ή ακάθαρτο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Φί

λτρο αέρα Φραγμένο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Συσσώρευση λαδιού Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Χειρόγκαζο Ελαττωματική Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
ΠΡΟΒΛΗΜΑ
ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗΣΕΛΙΔΑ
UF2T72R0.book Page 105 Monday, July 22, 2013 2:44 PM
