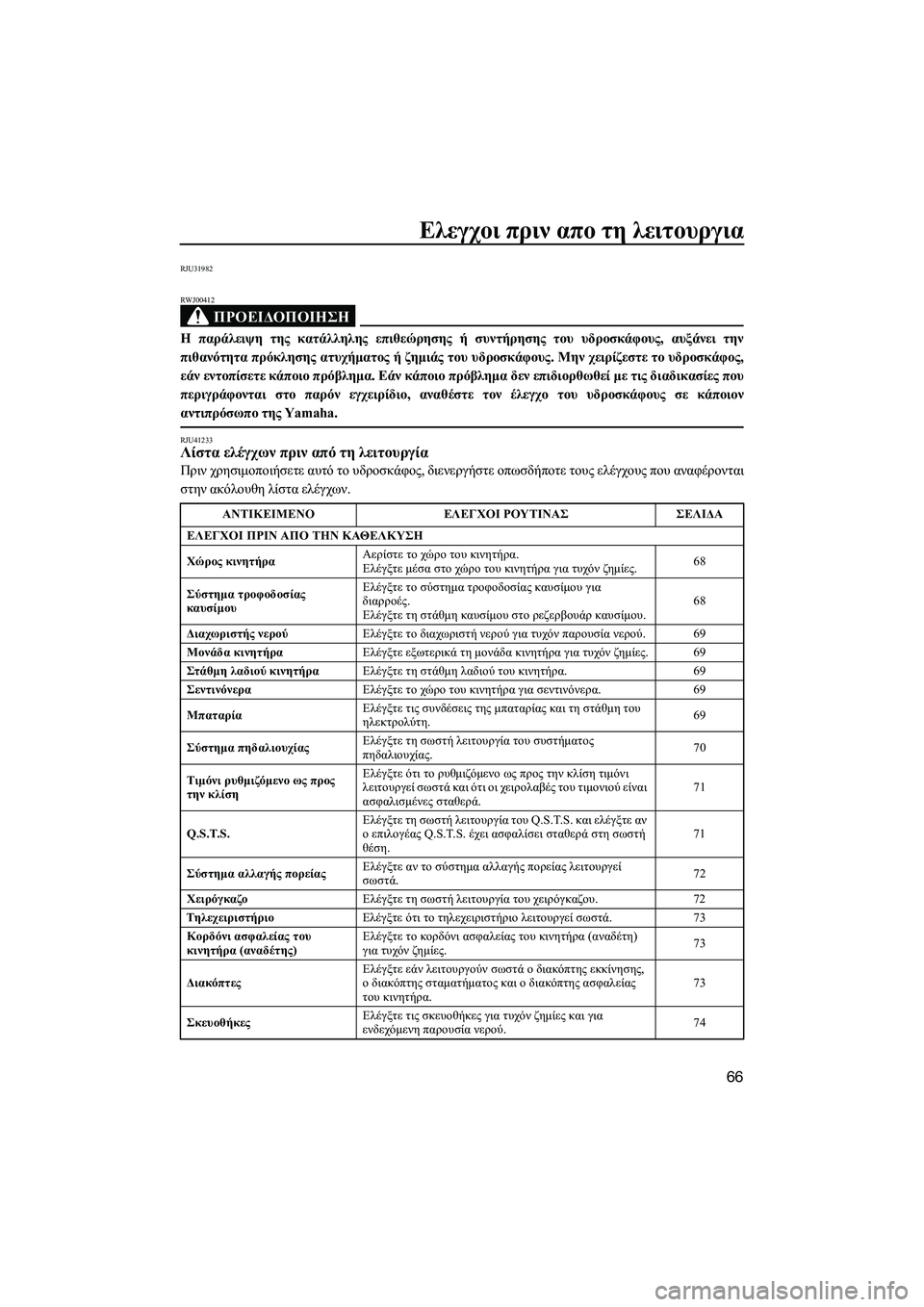

2014 YAMAHA FX HO CRUISER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Ελεγχοι πριν απο τη λειτουργια
66
RJU31982
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00412
Η παράλειψη της κατάλληλης επιθεώρησης ή συντήρησης του υδροσκάφους , αυξάνει την
πιθανότητα πρόκλησης ατυχήματος ή ζημιάς του υδροσκάφους . Μην χειρίζεστε το υδροσκάφος ,
εάν εντοπίσετε κάποιο πρόβλημα . Εάν κάποιο πρόβλημα δεν επιδιορθωθεί με τις διαδικασίες που
περιγράφονται στο παρόν εγχειρίδιο , αναθέστε τον έλεγχο του υδροσκάφους σε κάποιον
αντιπρόσωπο της Yamaha.
RJU41233Λίστα ελέγχων πριν από τη λειτουργία
Πριν χρησιμοποιήσετε αυτό το υδροσκάφος , διενεργήστε οπωσδήποτε τους ελέγχους που αναφέρονται
στην ακόλουθη λίστα ελέγχων .
ΑΝΤΙΚΕΙΜΕΝΟ ΕΛΕΓΧΟΙ ΡΟΥΤΙΝΑΣ ΣΕΛΙΔΑ
ΕΛΕΓΧΟΙ ΠΡΙΝ ΑΠΟ ΤΗΝ ΚΑΘΕΛΚΥΣΗ
Χώρος κινητήρα Αερίστε
το χώρο του κινητήρα .
Ελέγξτε μέσα στο χώρο του κινητήρα για τυχόν ζη μ ί ε ς . 68
Σύστημα τροφοδοσίας
καυσίμου Ελέγξτε
το σύστημα τροφοδοσίας καυσίμου για
διαρροές .
Ελέγξτε τη στάθμη καυσίμου στο ρεζερβουάρ καυσίμου. 68
Διαχωριστής νερού Ελέγξτε το διαχωριστή νερού για τυχόν παρουσία νερού .69
Μονάδα κινητήρα Ελέγξτε εξω
τερικά τη μονάδα κινητήρα για τυχόν ζημίες .69
Στά θμη λαδιού κινητήρα Ελέγξτε τη στάθμη λαδιού του κινητήρα .69
Σεντινόνερα Ελέγξτε το χώρο του κινητήρα για σεντινόνερα .69
Μπαταρία Ελέγξτε
τις συνδέσεις της μπαταρίας και τη στάθμη του
ηλεκτρολύτη . 69
Σύστημα πηδαλιουχίας Ελέγξτε
τη σωστή λειτουργία του συστήματος
πηδαλιουχίας . 70
Τιμόνι ρυθμιζόμενο ως προς
την κλίση Ελέγξτε
ότι το ρυ
θμιζόμενο ως προς την κλίση τιμόνι
λειτουργεί σωστά και ότι οι χειρολαβές του τιμονιού είναι
ασφαλισμένες σταθερά . 71
Q.S.T.S. Ελέγξτε
τη σωστή λειτουργία του Q.S.T.S. και ελέγξτε αν
ο επιλογέας Q.S.T.S. έχει ασφαλίσει σταθερά στη σωστή
θέση . 71
Σύστημα αλλαγής πορείας Ελέγξτε
αν το σύστημα αλλαγής πορείας λειτουργεί
σωστά . 72
Χειρόγκαζο Ελέγξτε τη σωστή λειτουργία το
υ χειρόγκαζου .7 2
Τη λ εχ ε ιρ ι στή ρ ι ο Ελέγξτε ότι το τηλεχειριστήριο λειτουργεί σωστά.7 3
Κορδόνι ασφαλείας του
κινητήρα (αναδέτης) Ελέγξτε
το κορδόνι ασφαλείας του κινητήρα (αναδέτη )
για τυχόν ζημίες . 73
Διακόπτες Ελέγξτε
εάν λειτουργούν σωστά ο διακόπτης εκκίνησης ,
ο διακόπτης σταματήματος και ο διακόπτης ασφαλείας
του κινητήρα . 73
Σκευοθήκες Ελέγξτε
τις σκευοθήκες για τυχόν ζημίες και για
ενδεχόμενη παρ
ουσία νερού . 74
UF2T72R0.book Page 66 Monday, July 22, 2013 2:44 PM

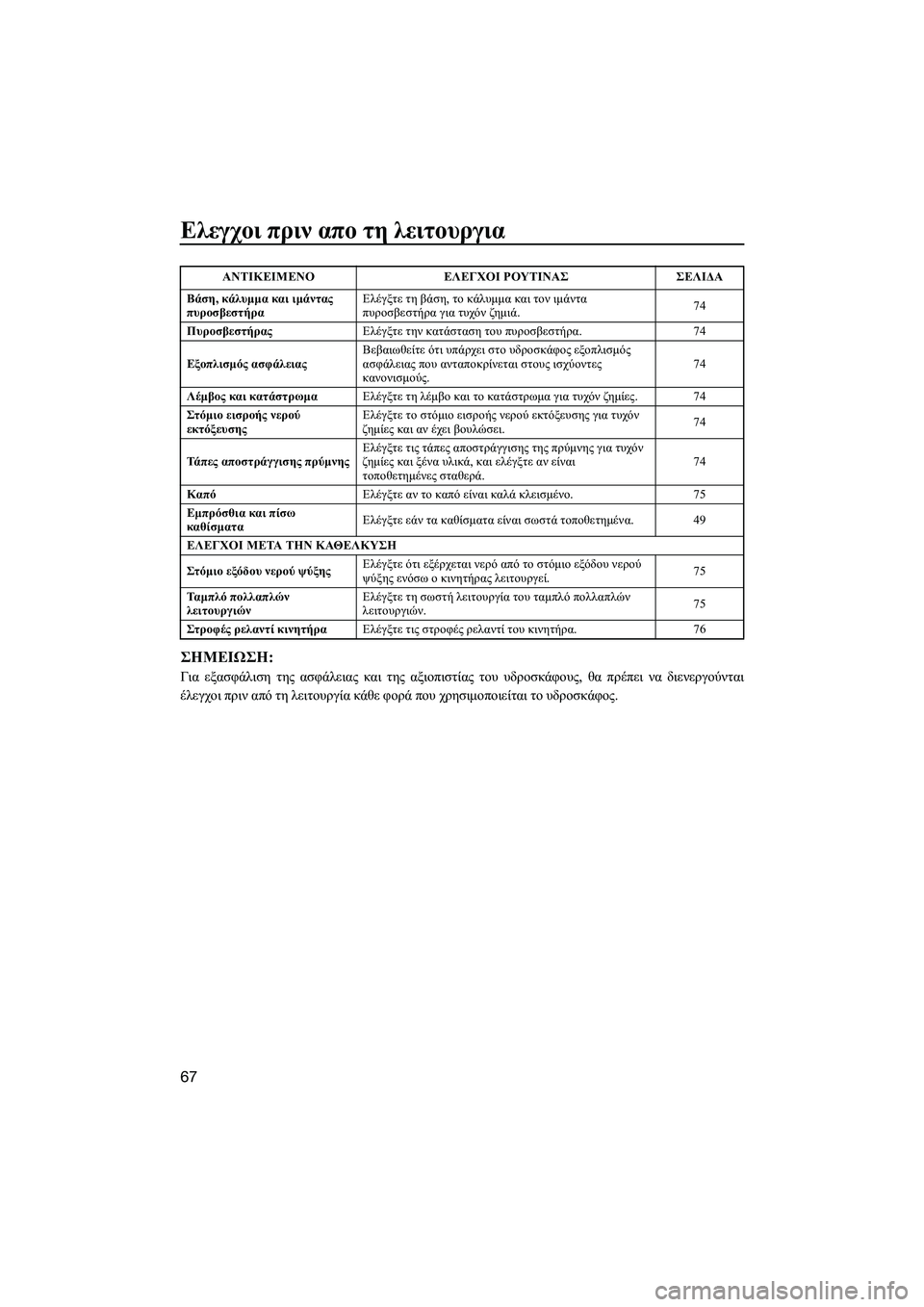

Ελεγχοι πριν απο τη λειτουργια
67
ΣΗ MΕΙΩΣΗ :
Για εξασφάλιση της ασφάλειας και της αξιοπιστίας του υδροσκάφους , θα πρέπει να διενεργούνται
έλεγχοι πριν από τη λειτουργία κάθε φορά που χρησιμοποιείται το υδροσκάφος .
Βάση, κάλυμμα και ιμάντας
πυροσβεστήρα Ελέγξτε
τη βάση , το κάλυμμα και τον ιμάντα
πυροσβεστήρα για τυχόν ζημιά . 74
Πυροσβεστήρας Ελέγξτε την κατάσταση του πυροσβεστήρα .74
Εξοπλισμός ασφάλειας Βεβαιωθείτε
ότι υπάρχει στο υδροσκάφος εξοπλισμός
ασφάλειας που ανταποκρίνεται στους ισχύοντες
κανονισμούς . 74
Λέμβος και κατάστρωμα Ελέγξτε τη λέμβο και το κατάστρωμα για τυχόν ζημίες .74
Στόμιο εισροής νερού
εκ

τόξευσης Ελέγξτε
το στόμιο εισροής νερού εκτόξευσης για τυχόν
ζημίες και αν έχει βουλώσει . 74
Τά π ε ς αποστράγγισης πρύμνης Ελέγξτε
τις τάπες αποστράγγισης της πρύμνης για τυχόν
ζημίες και ξένα υλικά , και ελέγξτε αν είναι
τοποθετημένες σταθερά . 74
Καπό Ελέγξτε αν το καπό είναι καλά κλεισμένο .7 5
Εμπρόσθια και πίσω
καθίσματα Ελέγξτε
εάν τα καθίσματα είναι σωστά το
ποθετημένα.49
ΕΛΕΓΧΟΙ ΜΕΤΑ ΤΗΝ ΚΑΘΕΛΚΥΣΗ
Στόμιο εξόδου νερού ψύξης Ελέγξτε
ότι εξέρχεται νερό από το στόμιο εξόδου νερού
ψύξης ενόσω ο κινητήρας λειτουργεί . 75
Τα μ π λ ό πολλαπλών
λειτουργιών Ελέγξτε
τη σωστή λειτουργία του ταμπλό πολλαπλών
λειτουργιών . 75
Στροφές ρελαντί κινητήρα Ελέγξτε τις στροφές ρελαντί του κινητήρα .7 6
ΑΝΤΙΚΕΙΜΕΝΟ
ΕΛΕΓΧΟΙ ΡΟΥΤΙΝΑΣ ΣΕΛΙΔΑ
UF2T72R0.book Page 67 Monday, July 22, 2013 2:44 PM

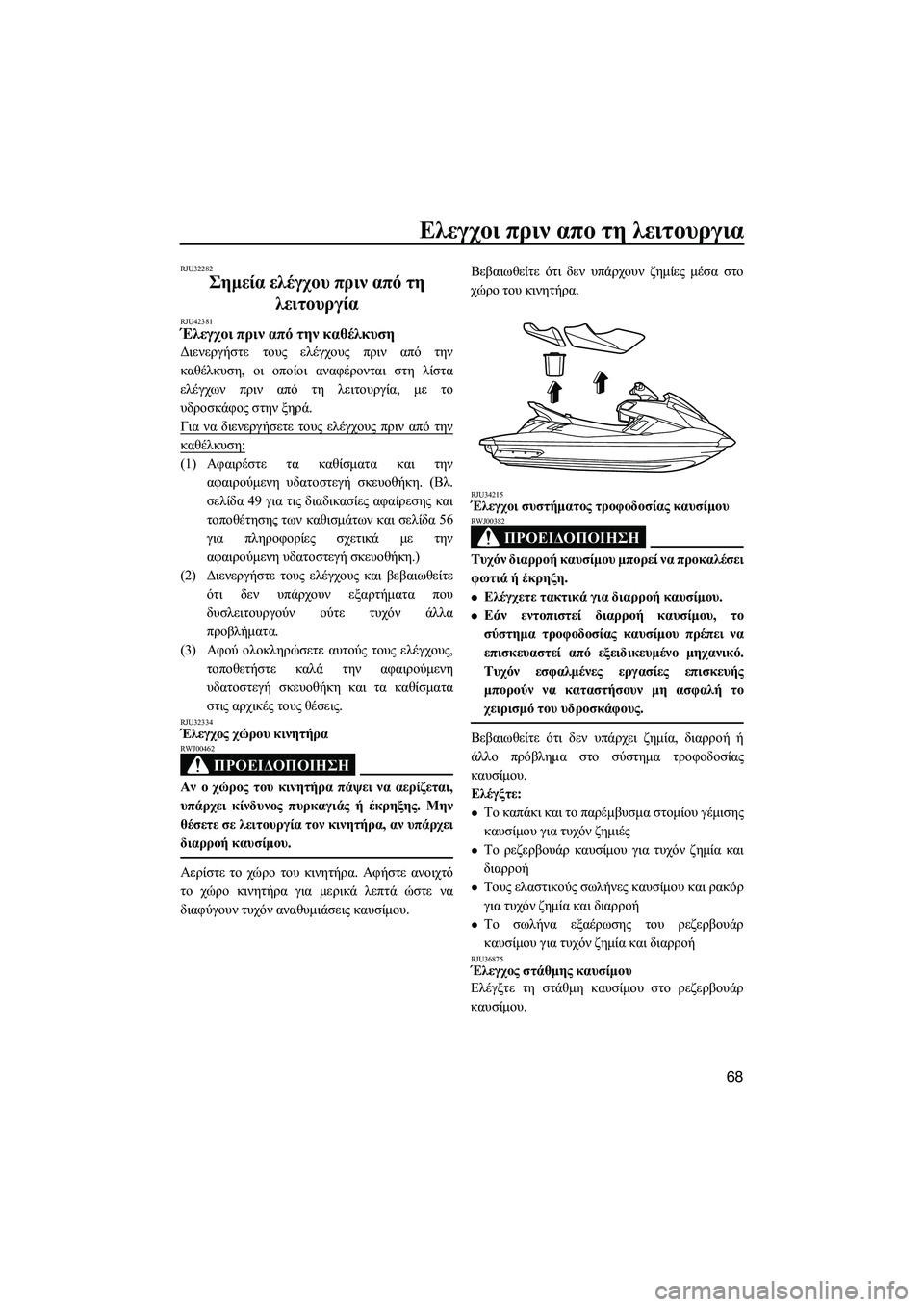

Ελεγχοι πριν απο τη λειτουργια
68
RJU32282
Σημεία ελέγχου πριν από τη
λειτουργία
RJU42381Έλεγχοι πριν από την καθέλκυση
Διενεργήστε τους ελέγχους πριν από την
καθέλκυση , οι οποίοι αναφέρονται στη λίστα
ελέγχων πριν από τη λειτουργία , με το
υδροσκάφος στην ξηρά .
Για να διενεργήσετε τους ελέγχους πριν από την
καθέλκυση :
(1)Αφαιρέστε τα καθίσματα και την
αφαιρούμενη υδατοστεγή σκευοθήκη . (Βλ .
σελίδα 49 για τις διαδικασίες αφαίρεσης και
τοποθέτησης των καθισμάτων και σελίδα 56
για πληροφορίες σχετικά με την
αφαιρούμενη υδατοστεγή σκευοθήκη .)
(2) Διενεργήστε τους ελέγχους και βεβαιωθείτε
ότι δεν υπάρχουν εξαρτήματα που
δυσλειτουργούν ούτε τυχόν άλλα
προβλήματα .
(3) Αφού ολοκληρώσετε αυτούς τους ελέγχους ,
τοποθετήστε καλά την αφαιρούμενη
υδατοστεγή σκε
υοθήκη και τα καθίσματα
στις αρχικές τους θέσεις .
RJU32334Έλεγχος χώρου κινητήρα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00462
Αν ο χώρος του κινητήρα πάψει να αερίζεται ,
υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης . Μην
θέσετε σε λειτουργία τον κινητήρα , αν υπάρχει
διαρροή καυσίμου .
Αερίστε το χώρο του κινητήρα . Αφήστε ανοιχτό
το χώρο κινητήρα για μερικά λεπτά ώστε να
διαφύγουν τυχόν αναθυμιάσεις καυσίμου . Βεβαιωθείτε
ότι δεν υπάρχουν ζημίες μέσα στο
χώρο του κινητήρα .
RJU34215Έλεγχοι συστήματος τροφοδοσίας καυσίμου
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00382
Τυχόν διαρροή καυσίμου μπορεί να προκαλέσει
φωτιά ή έκρηξη .
Ελέγχετε τακτικά για διαρροή καυσίμου .
Εάν εντοπιστεί διαρροή καυσίμου , το
σύστημα τροφοδοσίας καυσίμου πρέπει να
επισκευαστεί από εξειδικευμένο μηχανικό .
Τυχόν εσφαλμένες εργασίες επισκευής
μπορούν να καταστήσουν μη ασφαλή το
χειρισμό του υδροσκάφους .
Βεβαιωθείτε ότι δεν υπάρχει ζημία , διαρροή ή
άλλο πρόβλημα στο σύστημα τροφοδοσίας
καυσίμου .
Ελέγξτε :
Το καπάκι και το παρέμβυσμα στομίου γέμισης
καυσίμου για τυχόν ζημιές
Το ρεζερβουάρ καυσίμου για τυχόν ζημία και
διαρροή
Τους ελαστικούς σωλήνες καυσίμου και ρακόρ
για τυχόν ζημία και διαρροή
Το σωλήνα εξαέρωσης του ρεζερβουάρ
καυσίμου για τυχόν ζημία και διαρροή
RJU36875Έλεγχος στάθμης καυσίμου
Ελέγξτε τη στάθμη καυσίμου στο ρεζερβουάρ
καυσίμου .
UF2T72R0.book Page 68 Monday, July 22, 2013 2:44 PM

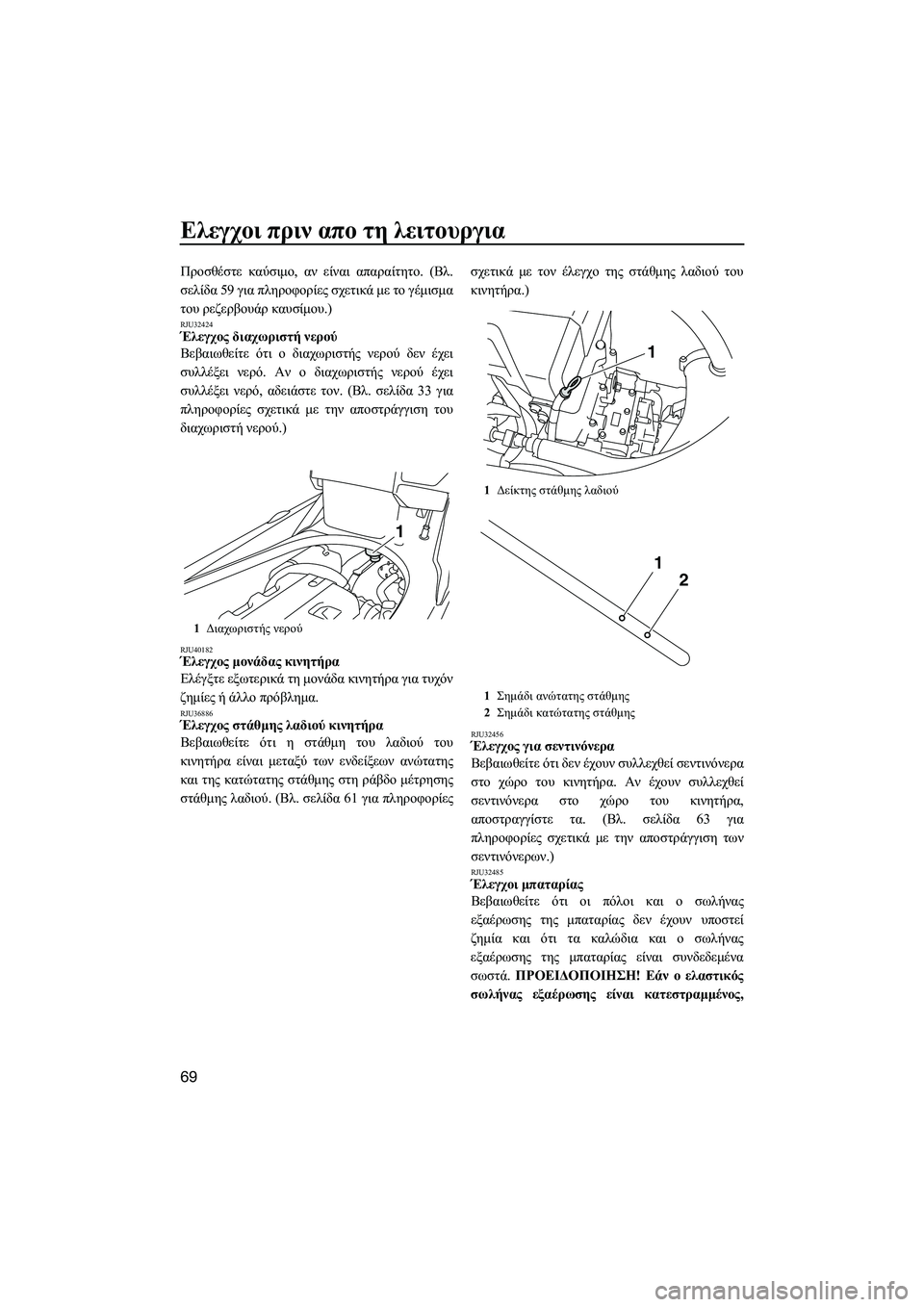

Ελεγχοι πριν απο τη λειτουργια
69
Προσθέστε καύσιμο , αν είναι απαραίτητο . (Βλ .
σελίδα 59 για πληροφορίες σχετικά με το γέμισμα
του ρεζερβουάρ καυσίμου.)
RJU32424Έλεγχος διαχωριστή νερού
Βεβαιωθείτε ότι ο διαχωριστής νερού δεν έχει
συλλέξει νερό . Αν ο διαχωριστής νερού έχει
συλλέξει νερό , αδειάστε τον . (Βλ . σελίδα 33 για
πληροφορίες σχετικά με την αποστράγγιση του
διαχωριστή νερού .)
RJU40182Έλεγχος μονάδας κινητήρα
Ελέγξτε εξωτερικά τη μονάδα κινητήρα για τυχόν
ζημίες ή άλλο πρόβλημα .
RJU36886Έλεγχος στάθμης λαδιού κινητήρα
Βεβαιωθείτε ότι η στάθμη του λαδιού του
κινητήρα είναι μεταξύ των ενδείξεων ανώτατης
και της κατώτατης στάθμης στη ράβδο μέτρησης
στάθμης λαδιού . (Βλ . σελίδα 61 για πληροφορίες σχετικά
με τον έλεγχο της στάθμης λαδιού του
κινητήρα .)RJU32456Έλεγχος για σεντινόνερα
Βεβαιωθείτε ότι δεν έχουν συλλεχθεί σεντινόνερα
στο χώρο του κινητήρα . Αν έχουν συλλεχθεί
σεντινόνερα στο χώρο του κινητήρα ,
αποστραγγίστε τα. ( Βλ. σελίδα 63 για
πληροφορίες σχετικά με την αποστράγγιση των
σεντινόνερων .)
RJU32485Έλεγχοι μπαταρίας
Βεβαιωθείτε ότι οι πόλοι και ο σωλήνας
εξαέρωσης της μπαταρίας δεν έχουν υποστεί
ζημία και ότι τα καλώδια και ο σωλήνας
εξαέρωσης της μπαταρίας είναι συνδεδεμένα
σωστά . ΠΡΟΕΙΔΟΠΟΙΗΣΗ ! Εάν ο ελαστικός
σωλήνας εξαέρωσης είναι κατεστραμμένος ,
1Διαχωριστής νερού
1
1 Δείκτης στάθμης λαδιού
1 Σημάδι ανώτατης στάθμης
2 Σημάδι κατώτατης στάθμης
1
2
1
UF2T72R0.book Page 69 Monday, July 22, 2013 2:44 PM

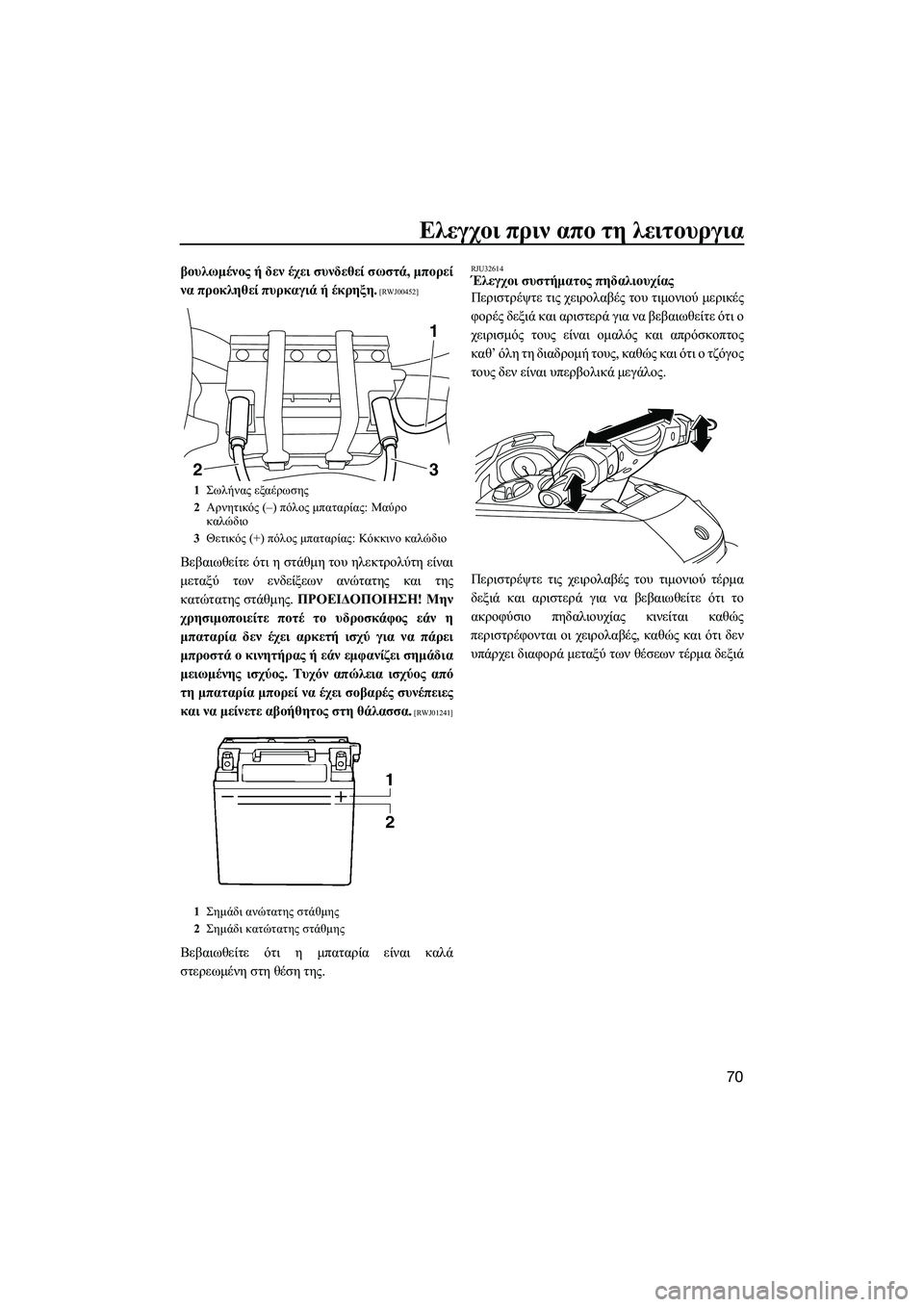

Ελεγχοι πριν απο τη λειτουργια
70
βουλωμένος ή δεν έχει συνδεθεί σωστά , μπορεί
να προκληθεί πυρκαγιά ή έκρηξη .
[RWJ00452]
Βεβαιωθείτε ότι η στάθμη του ηλεκτρολύτη είναι
μεταξύ των ενδείξεων ανώτατης και της
κατώτατης στάθμης . ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην
χρησιμοποιείτε ποτέ το υδροσκάφος εάν η
μπαταρία δεν έχει αρκετή ισχύ για να πάρει
μπροστά ο κινητήρας ή εάν εμφανίζει σημάδια
μειωμένης ισχύος . Τυχόν απώλεια ισχύος από
τη μπαταρία μπορεί να έχει σοβαρές συνέπειες
και να μείνετε αβοήθητος στη θάλασσα .
[RWJ01241]
Βεβαιωθείτε ότι η μπαταρία είναι καλά
στερεωμένη στη θέση της .
RJU32614Έλεγχοι συστήματος πηδαλιουχίας
Περιστρέψτε τις χειρολαβές του τιμονιού μερικές
φορές δεξιά και αριστερά για να βεβαιωθείτε ότι ο
χειρισμός τους είναι ομαλός και απρόσκοπτος
καθ ’ όλη τη διαδρομή τους , καθώς και ότι ο τζόγος
τους δεν είναι υπερβολικά μεγάλος .
Περιστρέψτε τις χειρολαβές του τιμονιού τέρμα
δεξιά και αριστερά για να βεβαιωθείτε ότι το
ακροφύσιο πηδαλιουχίας κι
νείται καθώς
περιστρέφονται οι χειρολαβές , καθώς και ότι δεν
υπάρχει διαφορά μεταξύ των θέσεων τέρμα δεξιά
1Σωλήνας εξαέρωσης
2 Αρνητικός (–) πόλος μπαταρίας : Μαύρο
καλώδιο
3 Θετικός (+) πόλος μπαταρίας : Κόκκινο καλώδιο
1 Σημάδι ανώτατης στάθμης
2 Σημάδι κατώτατης στάθμης
23
1
UF2T72R0.book Page 70 Monday, July 22, 2013 2:44 PM

Ελεγχοι πριν απο τη λειτουργια
71
και τέρμα αριστερά του ακροφυσίου
πηδαλιουχίας .
RJU40363Έλεγχοι τιμονιού ρυθμιζόμενου ως προς την
κλίση
Χειριστείτε μερικές φορές το ρυθμιζόμενο ως
προς την κλίση τιμόνι για να βεβαιωθείτε ότι ο
χειρισμός του είναι ομαλός σε ολόκληρη τη
διαδρομή του. Επίσης , βεβαιωθείτε ότι οι
χειρολαβές του τιμονιού είναι ασφαλισμένες σταθερά
. (Βλ. σελίδα 32 για τις διαδικασίες
χειρισμού του ρυθμιζόμενου ως προς την κλίση
τιμονιού .)
RJU32645Έλεγχοι συστήματος ταχείας αλλαγής
ζυγοστάθμισης (Q.S.T.S.)
Χειριστείτε το μοχλό ασφάλισης του επιλογέα
Q.S.T.S. και τον επιλογέα Q.S.T.S. μερικές φορές
για να βεβαιωθείτε ότι ο χειρισμός τους είναι
ομαλός σε ολόκληρη τη διαδρομή τους . Επίσης ,
βεβαιωθείτε ότι το ακροφύσιο πηδαλιουχίας
κινείται καθώς χειρίζεστε τον επιλογέα Q.S.T.S.
καθώς και ότι ο επιλογέας Q.S.T.S. ασφαλίζει
Διαφορά μεταξύ των τέρμα θέσεων του
ακ

ροφυσίου πηδαλιουχίας (αποστάσεις A
και B):
Το ανώτατο 5 mm (0.20 in)
UF2T72R0.book Page 71 Monday, July 22, 2013 2:44 PM

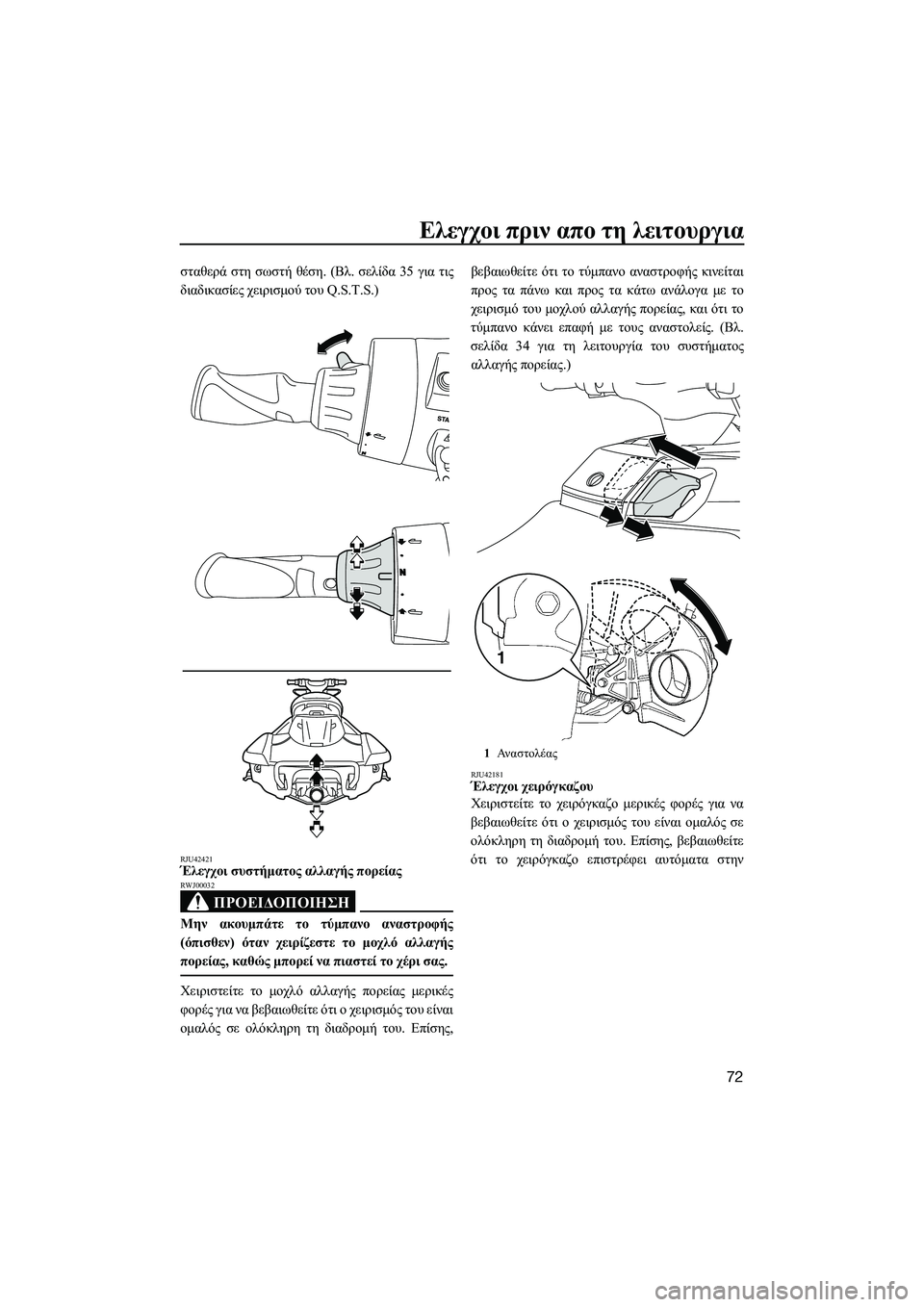

Ελεγχοι πριν απο τη λειτουργια
72
σταθερά στη σωστή θέση . (Βλ . σελίδα 35 για τις
διαδικασίες χειρισμού του Q.S.T.S.)
RJU42421Έλεγχοι συστήματος αλλαγής πορείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00032
Μην ακουμπάτε το τύμπανο αναστροφής
( όπισθεν) όταν χειρίζεστε το μοχλό αλλαγής
πορείας , καθώς μπορεί να πιαστεί το χέρι σας .
Χειριστείτε το μοχλό αλλαγής πορείας μερικές
φορές για να βεβαιωθείτε ότι ο χειρισμός του είναι
ομαλός σε ολόκληρη τη διαδρομή του. Επίσης ,βεβαιωθείτε
ότι το τύμπανο αναστροφής κινείται
προς τα πάνω και προς τα κάτω ανάλογα με το
χειρισμό του μοχλού αλλαγής πορείας , και ότι το
τύμπανο κάνει επαφή με τους αναστολείς . (Βλ .
σελίδα 34 γι
α τη λειτουργία του συστήματος
αλλαγής πορείας .)
RJU42181Έλεγχοι χειρόγκαζου
Χειριστείτε το χειρόγκαζο μερικές φορές για να
βεβαιωθείτε ότι ο χειρισμός του είναι ομαλός σε
ολόκληρη τη διαδρομή του. Επίσης , βεβαιωθείτε
ότι το χειρόγκαζο επιστρέφει αυτόματα στην
1 Αναστολέας
1
UF2T72R0.book Page 72 Monday, July 22, 2013 2:44 PM

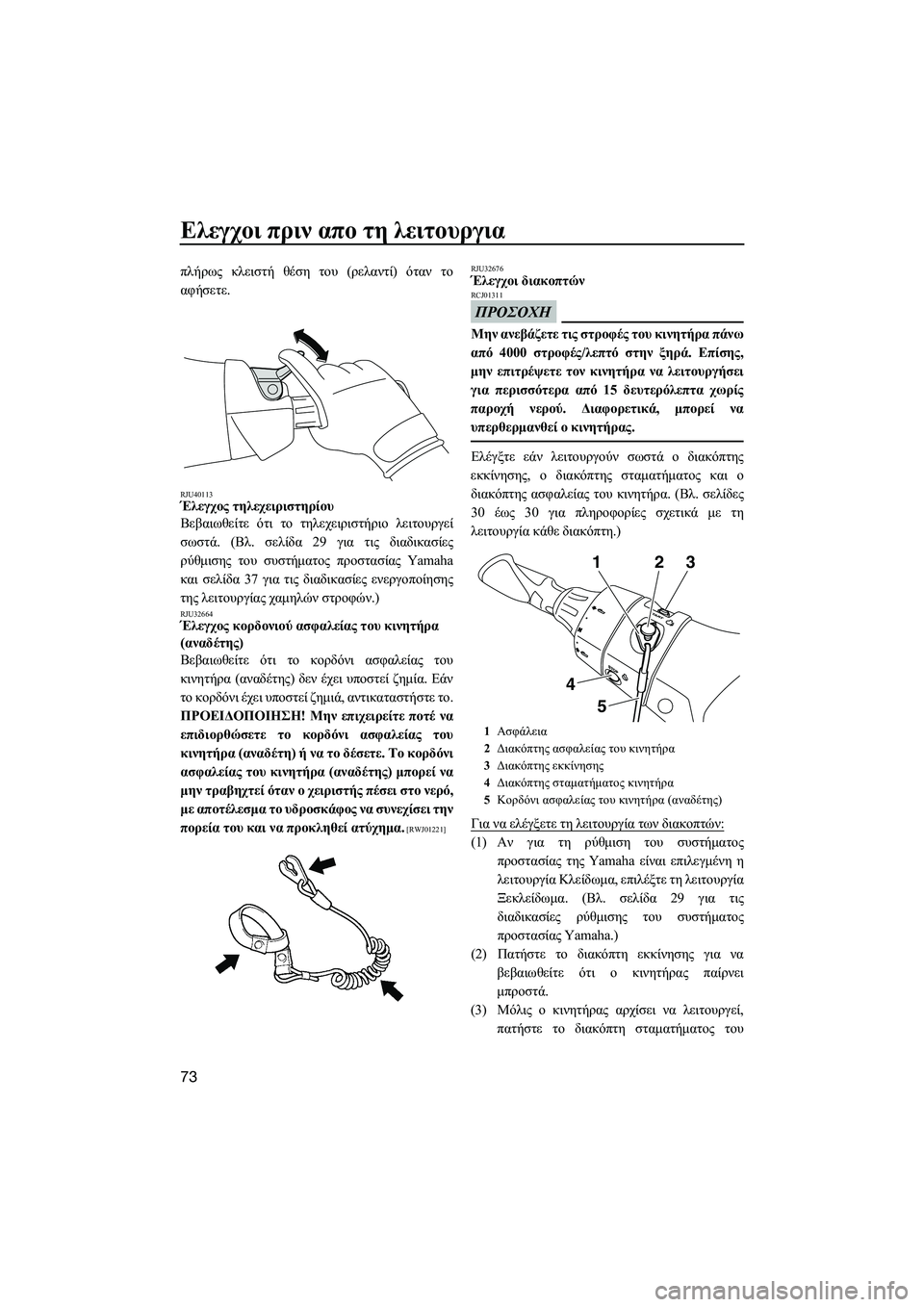

Ελεγχοι πριν απο τη λειτουργια
73
πλήρως κλειστή θέση του ( ρελαντί ) όταν το
αφήσετε .
RJU40113Έλεγχος τηλεχειριστηρίου
Βεβαιωθείτε ότι το τηλεχειριστήριο λειτουργεί
σωστά . (Βλ. σελίδα 29 για τις διαδικασίες
ρύθμισης του συστήματος προστασίας Yamaha
και σελίδα 37 για τις διαδικασίες ενεργοποίησης
της λειτουργίας χαμηλών στροφών .)
RJU32664Έλεγχος κορδονιού ασφαλείας του κινητήρα
( αναδέτης )
Βεβαιωθείτε ότι το κορδόνι ασφαλείας του
κινητήρα (αναδέτης ) δεν έχει υποστεί ζημία . Εάν
το κορδόνι έχει υποστεί ζημιά , αντικαταστήστε το .
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην επιχειρείτε ποτέ να
επιδιορθώσετε το κορδόνι ασφαλείας του
κινητήρα (αναδέτη ) ή να το δέσετε . Το κορδόνι
ασφαλείας του κινητήρα (αναδέτης ) μπορεί να
μην τραβηχτεί όταν ο χ
ειριστής πέσει στο νερό ,
με αποτέλεσμα το υδροσκάφος να συνεχίσει την
πορεία του και να προκληθεί ατύχημα.
[RWJ01221] RJU32676
Έλεγχοι
διακοπτών
ΠΡΟΣΟΧΗ
RCJ01311
Μην ανεβάζετε τις στροφές του κινητήρα πάνω
από 4000 στροφές /λεπτό στην ξηρά . Επίσης ,
μην επιτρέψετε τον κινητήρα να λειτουργήσει
για περισσότερα από 15 δευτερόλεπτα χωρίς
παροχή νερού . Διαφορετικά , μπορεί να
υπερθερμανθεί ο κινητήρας.
Ελέγξτε εάν λειτουργούν σωστά ο διακόπτης
εκκίνησης , ο διακόπτης σταματήματος και ο
διακόπτης ασφαλείας του κινητήρα . (Βλ . σελίδες
30 έως 30 για πληροφορίες σχετικά με τη
λειτουργία κάθε διακόπτη .)
Για να ελέγξετε τη λειτουργία των διακοπτών :
(1)Αν για τη ρύθμιση του συστήματος
προστασίας της Yamaha είναι επιλεγμένη η
λειτουργία Κλείδωμα , επιλέξτε τη λειτουργία
Ξεκλείδωμα . (Βλ. σελίδα 29 για τις
διαδικασίες ρύθμισης του συστήματος
προστασίας Yamaha.)
(2) Πατήστε το διακόπτη εκκίνησης για να
βεβαιωθείτε ότι ο κινητήρας παίρνει
μπροστά .
(3) Μόλις ο κινητήρας αρχίσει να λειτουργεί ,
πατήστε το διακόπτη σταματήματος του
1 Ασφάλεια
2 Διακόπτης ασφαλείας του κινητήρα
3 Διακόπτης εκκίνησης
4 Διακόπτης σταματήματος κινητήρα
5 Κορδόνι ασφαλείας του κινητήρα (αναδέτης )
132
5
4
UF2T72R0.book Page 73 Monday, July 22, 2013 2:44 PM
