2014 YAMAHA FX HO Betriebsanleitungen (in German)

Bedienung der Ausrüstung
50

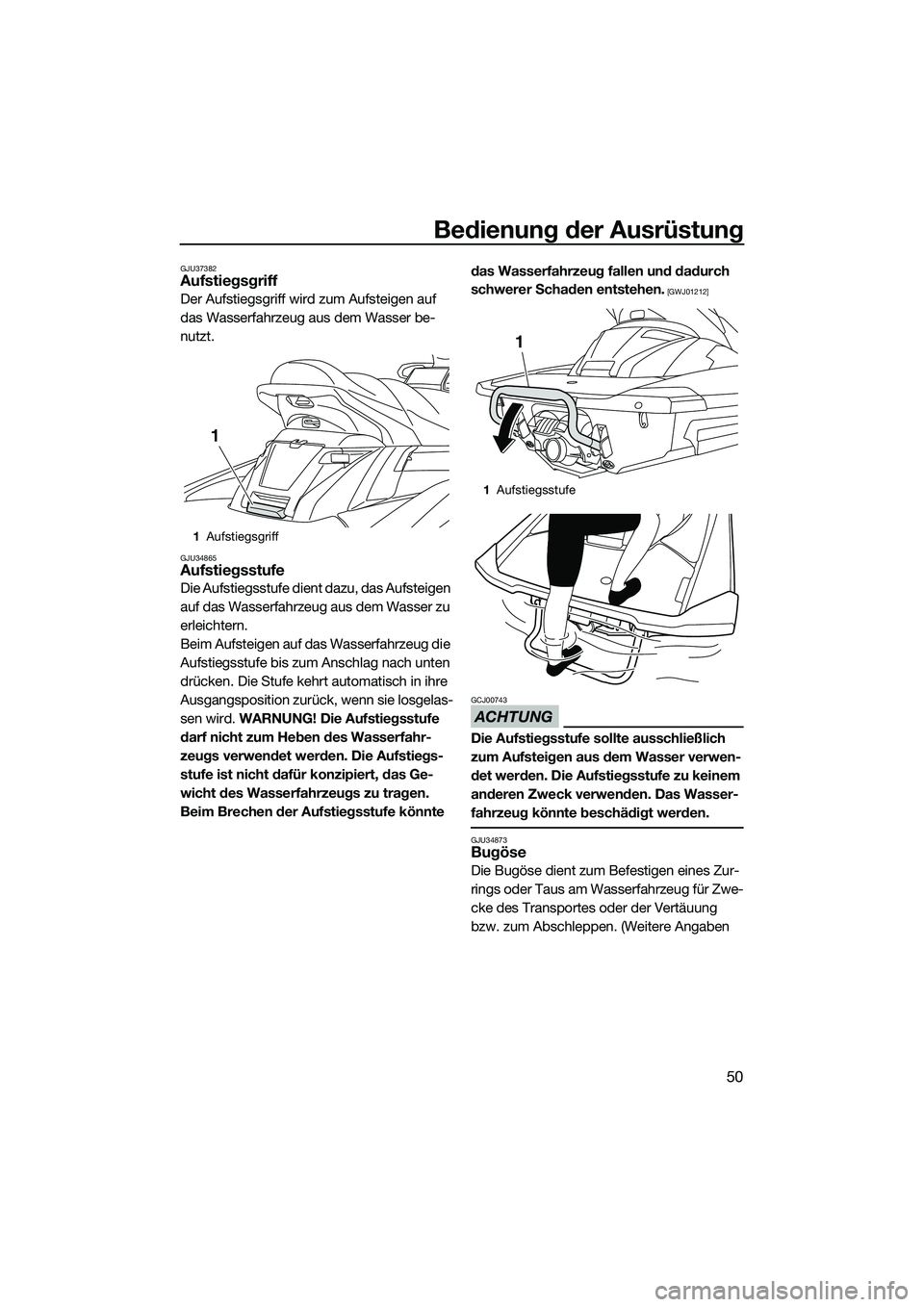

GJU37382Aufstiegsgriff
Der Aufstiegsgriff wird zum Aufsteigen auf
das Wasserfahrzeug aus dem Wasser be-
nutzt.
GJU34865Aufstiegsstufe
Die Aufstiegsstufe dient dazu, das Aufsteigen
auf das Wasserfahrzeug aus dem Wasser zu
erleichtern.
Beim Aufsteigen auf das Wasserfahrzeug die
Aufstiegsstufe bis zum Anschlag nach unten
drücken. Die Stufe kehrt automatisch in ihre
Ausgangsposition zurück, wenn sie losgelas-
sen wird. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs-
stufe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Aufstiegsstufe könnte das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ01212]
ACHTUNG
GCJ00743
Die Aufstiegsstufe sollte ausschließlich
zum Aufsteigen aus dem Wasser verwen-
det werden. Die Aufstiegsstufe zu keinem
anderen Zweck verwenden. Das Wasser-
fahrzeug könnte beschädigt werden.
GJU34873Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung
bzw. zum Abschleppen. (Weitere Angaben
1
Aufstiegsgriff
1
1Aufstiegsstufe
1
UF2T72G0.book Page 50 Monday, July 22, 2013 2:33 PM

Bedienung der Ausrüstung
51
zum Abschleppen des Wasserfahrzeugs sie-
he Seite 108.)
GJU34882Heckösen
Die Heckösen dienen zum Befestigen eines
Taus am Wasserfahrzeug für Zwecke des
Transportes oder der Vertäuung.
GJU40421Klampe
Die Klampe wird verwendet, um ein Wasser-
ski-Seil am Wasserfahrzeug zu befestigen,
wenn ein Wasserskifahrer gezogen wird.
WARNUNG! Die Klampe darf nicht zum Anheben des Wasserfahrzeugs verwendet
werden. Die Klampe ist nicht dafür konzi-
piert, das Gewicht des Wasserfahrzeugs
zu tragen. Beim Brechen der Klampe
könnte das Wasserfahrzeug herabfallen und dadurch schwere Verletzungen verur-
sachen.
[GWJ01511]
GJU34893
Hochklappbare Klampen (FX Cruiser
HO)
Die hochklappbaren Klampen dienen zur Ver-
täuung des Wasserfahrzeugs.
Die Klampen vor der Verwendung hochklap-
pen. Die hochklappbare Klampe kehrt auto-
matisch in ihre Ausgangsposition zurück,
wenn sie freigegeben wird. WARNUNG! Die
hochklappbaren Klampen dürfen nicht
zum Heben des Wasserfahrzeugs verwen-
det werden. Die hochklappbaren Klampen
sind nicht dafür konzipiert, das Gewicht
des Wasserfahrzeugs zu tragen. Beim
Brechen der hochklappbaren Klampen
könnte das Wasserfahrzeug fallen und da-
durch schwerer Schaden entstehen.

[GWJ00822]
1 Bugöse
1 Hecköse
1
1
1Klampe
1 Hochklappbare Klampe
1
1
UF2T72G0.book Page 51 Monday, July 22, 2013 2:33 PM

Bedienung der Ausrüstung
52

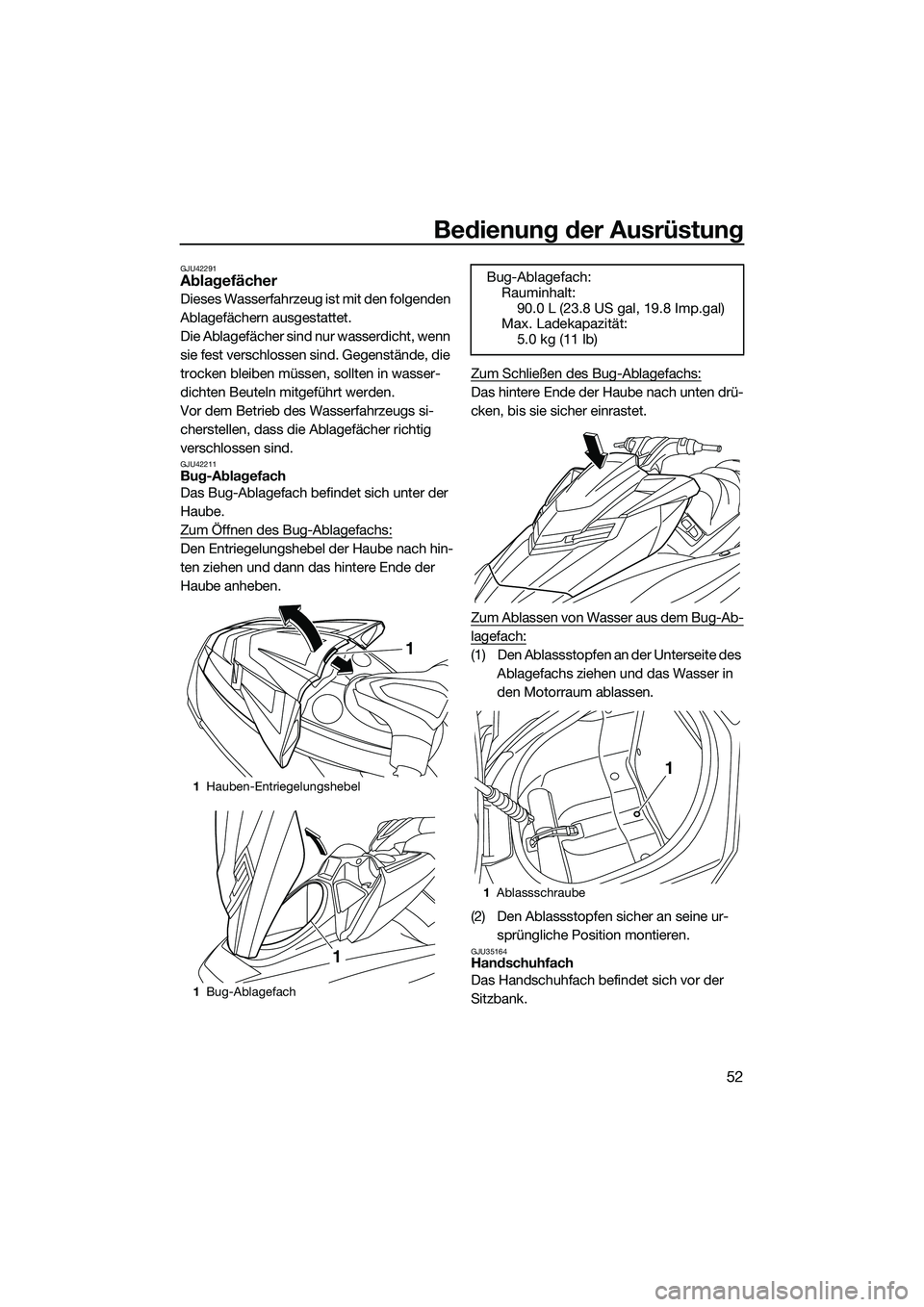

GJU42291Ablagefächer
Dieses Wasserfahrzeug ist mit den folgenden
Ablagefächern ausgestattet.
Die Ablagefächer sind nur wasserdicht, wenn
sie fest verschlossen sind. Gegenstände, die
trocken bleiben müssen, sollten in wasser-
dichten Beuteln mitgeführt werden.
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Ablagefächer richtig
verschlossen sind.
GJU42211Bug-Ablagefach
Das Bug-Ablagefach befindet sich unter der
Haube.
Zum Öffnen des Bug-Ablagefachs:
Den Entriegelungshebel der Haube nach hin-
ten ziehen und dann das hintere Ende der
Haube anheben.Zum Schließen des Bug-Ablagefachs:
Das hintere Ende der Haube nach unten drü-
cken, bis sie sicher einrastet.
Zum Ablassen von Wasser aus dem Bug-Ab-
lagefach:
(1) Den Ablassstopfen an der Unterseite des
Ablagefachs ziehen und das Wasser in
den Motorraum ablassen.
(2) Den Ablassstopfen sicher an seine ur- sprüngliche Position montieren.
GJU35164Handschuhfach
Das Handschuhfach befindet sich vor der
Sitzbank.
1Hauben-Entriegelungshebel
1 Bug-Ablagefach
1
1
Bug-Ablagefach:
Rauminhalt:
90.0 L (23.8 US gal, 19.8 Imp.gal)
Max. Ladekapazität: 5.0 kg (11 lb)
1Ablassschraube
1
UF2T72G0.book Page 52 Monday, July 22, 2013 2:33 PM

Bedienung der Ausrüstung
53

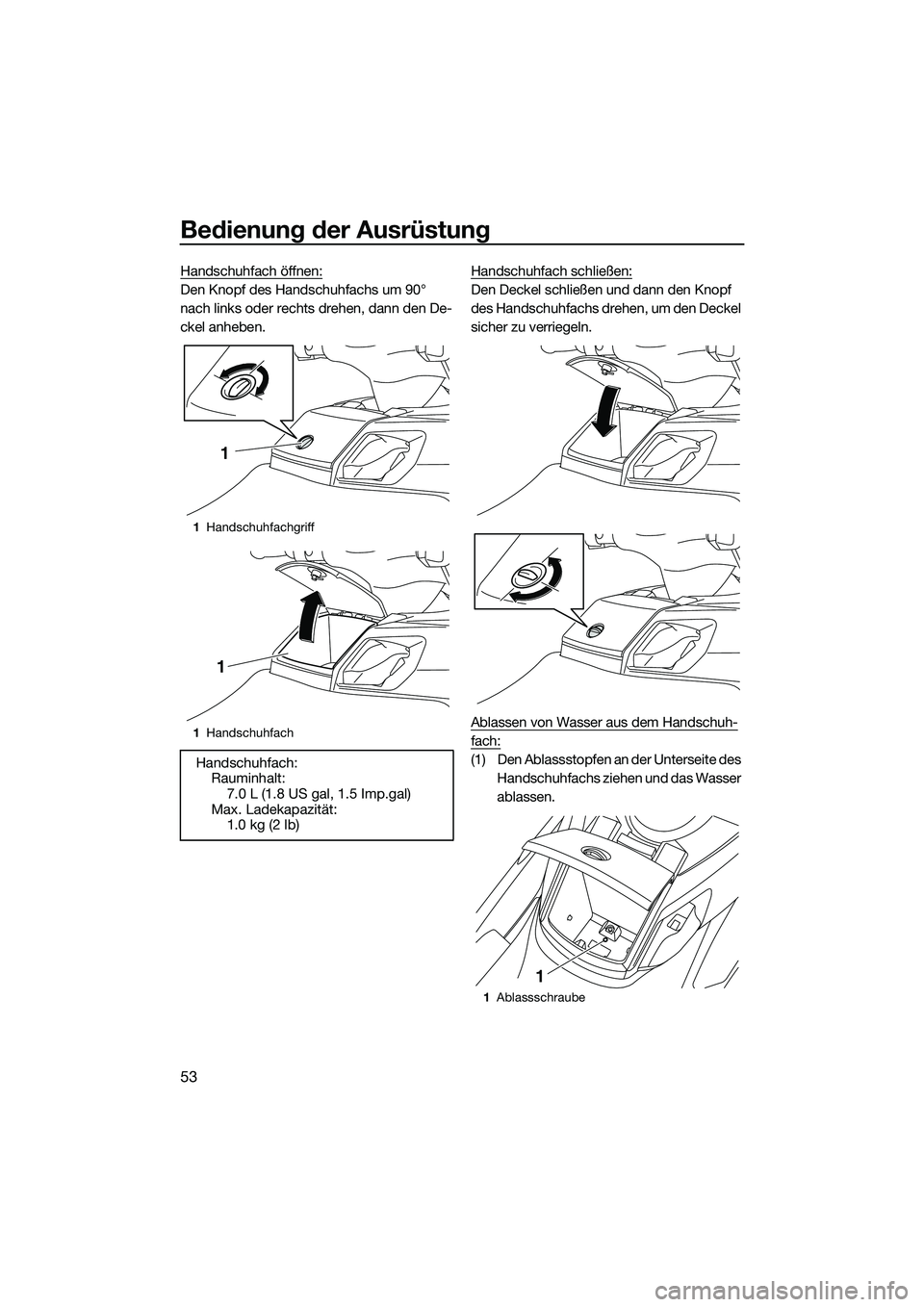

Handschuhfach öffnen:
Den Knopf des Handschuhfachs um 90°
nach links oder rechts drehen, dann den De-
ckel anheben.Handschuhfach schließen:Den Deckel schließen und dann den Knopf
des Handschuhfachs drehen, um den Deckel
sicher zu verriegeln.
Ablassen von Wasser aus dem Handschuh-
fach:
(1) Den Ablassstopfen an der Unterseite des
Handschuhfachs ziehen und das Wasser
ablassen.
1Handschuhfachgriff
1 Handschuhfach
Handschuhfach:
Rauminhalt:7.0 L (1.8 US gal, 1.5 Imp.gal)
Max. Ladekapazität: 1.0 kg (2 lb)
1
1
1Ablassschraube
1
UF2T72G0.book Page 53 Monday, July 22, 2013 2:33 PM

Bedienung der Ausrüstung
54
(2) Den Ablassstopfen sicher an seine ur-sprüngliche Position montieren.

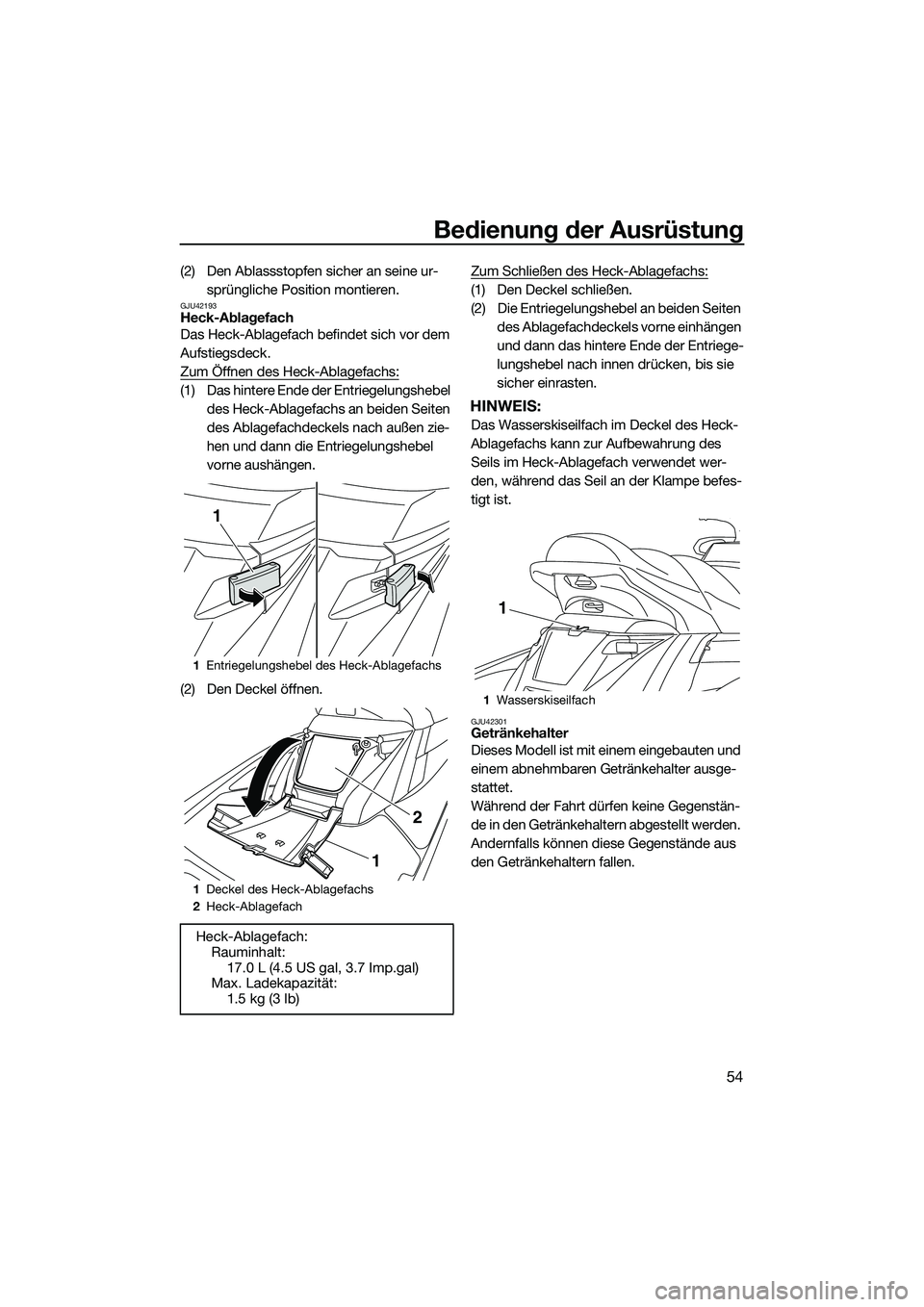

GJU42193Heck-Ablagefach
Das Heck-Ablagefach befindet sich vor dem
Aufstiegsdeck.
Zum Öffnen des Heck-Ablagefachs:
(1) Das hintere Ende der Entriegelungshebel des Heck-Ablagefachs an beiden Seiten
des Ablagefachdeckels nach außen zie-
hen und dann die Entriegelungshebel
vorne aushängen.
(2) Den Deckel öffnen. Zum Schließen des Heck-Ablagefachs:
(1) Den Deckel schließen.
(2) Die Entriegelungshebel an beiden Seiten
des Ablagefachdeckels vorne einhängen
und dann das hintere Ende der Entriege-
lungshebel nach innen drücken, bis sie
sicher einrasten.
HINWEIS:
Das Wasserskiseilfach im Deckel des Heck-
Ablagefachs kann zur Aufbewahrung des
Seils im Heck-Ablagefach verwendet wer-
den, während das Seil an der Klampe befes-
tigt ist.
GJU42301Getränkehalter
Dieses Modell ist mit einem eingebauten und
einem abnehmbaren Getränkehalter ausge-
stattet.
Während der Fahrt dürfen keine Gegenstän-
de in den Getränkehalt ern abgestellt werden.
Andernfalls können diese Gegenstände aus
den Getränkehaltern fallen.
1 Entriegelungshebel des Heck-Ablagefachs
1 Deckel des Heck-Ablagefachs
2 Heck-Ablagefach
Heck-Ablagefach:
Rauminhalt:
17.0 L (4.5 US gal, 3.7 Imp.gal)
Max. Ladekapazität: 1.5 kg (3 lb)
1
2
1
1 Wasserskiseilfach
1
UF2T72G0.book Page 54 Monday, July 22, 2013 2:33 PM

Bedienung der Ausrüstung
55
Eingebauter Getränkehalter
Der eingebaute Getränkehalter befindet sich
direkt rechts (steuerbordseitig) neben dem
Multifunktionsdisplay.
Abnehmbarer Getränkehalter
Der abnehmbare Getränkehalter befindet
sich im Handschuhfach. (Weitere Angaben
zum Handschuhfach siehe Seite 52.)
GJU42311Wasserdichte Ablagefächer
Dieses Modell ist mit einem eingebauten und
einem abnehmbaren wasserdichten Ablage-
fach ausgestattet.
Diese Ablagefächer sind wasserdicht, wenn
ihre Deckel fest verschlossen sind.
Eingebautes wasserdichtes Ablagefach
Das eingebaute wasserdichte Ablagefach
befindet sich direkt links (backbordseitig) ne-
ben dem Multifunktionsdisplay.Eingebautes wasserdichtes Ablagefach öff-
nen:
Den Deckel lösen und abnehmen.
Eingebautes wasserdichtes Ablagefach
schließen:
Den Deckel sicher montieren, indem Sie ihn
bis zum Anschlag festdrehen.
Abnehmbares wasserdichtes Ablagefach
Das abnehmbare wasserdichte Ablagefach
befindet sich unter dem Rücksitz.
Abnehmbares wasserdichtes Ablagefach öff-
nen:
(1) Den Rücksitz demontieren. (Nähere An-
gaben zum Aus- und Einbau der Sitz-
1Eingebauter Getränkehalter
1 Abnehmbarer Getränkehalter
1
1
1Deckel
1 Eingebautes wasserdichtes Ablagefach
Eingebautes wasserdichtes Ablagefach:
Rauminhalt: 2.5 L (0.7 US gal, 0.6 Imp.gal)
Max. Ladekapazität: 1.0 kg (2 lb)
1
1
UF2T72G0.book Page 55 Monday, July 22, 2013 2:33 PM

Bedienung der Ausrüstung
56
bank siehe Seite 48.)
(2) Den Deckel lösen und abnehmen.
Abnehmbares wasserdichtes Ablagefach
schließen:
(1) Den Deckel sicher montieren, indem Sie ihn bis zum Anschlag festdrehen.
(2) Den Rücksitz sicher an seine ursprüngli- che Position montieren.

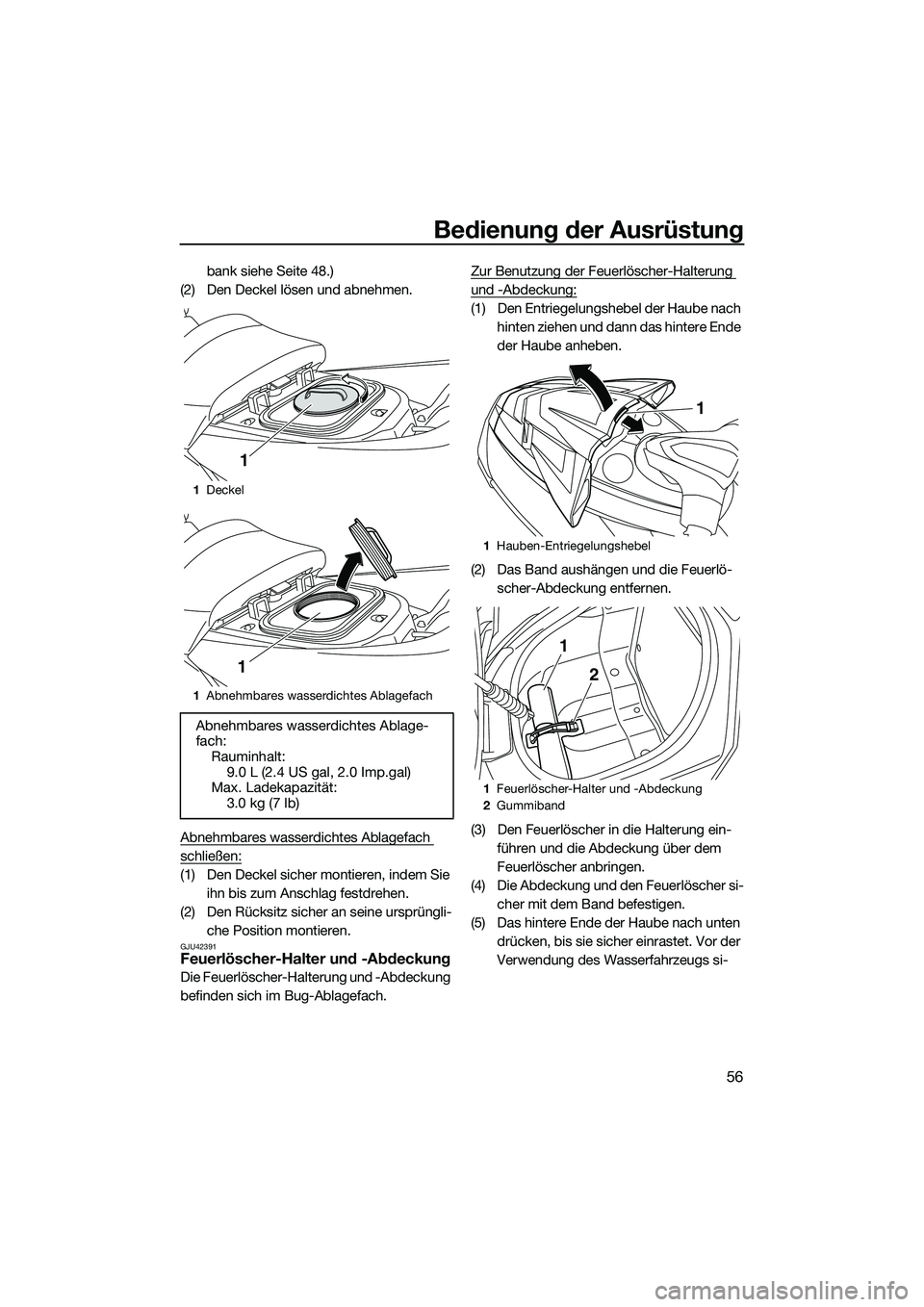

GJU42391Feuerlöscher-Halter und -Abdeckung
Die Feuerlöscher-Halterung und -Abdeckung
befinden sich im Bug-Ablagefach. Zur Benutzung der Feuerlöscher-Halterung
und -Abdeckung:
(1) Den Entriegelungshebel der Haube nach
hinten ziehen und dann das hintere Ende
der Haube anheben.
(2) Das Band aushängen und die Feuerlö- scher-Abdeckung entfernen.
(3) Den Feuerlöscher in die Halterung ein- führen und die Abdeckung über dem
Feuerlöscher anbringen.
(4) Die Abdeckung und den Feuerlöscher si- cher mit dem Band befestigen.
(5) Das hintere Ende der Haube nach unten drücken, bis sie sicher einrastet. Vor der
Verwendung des Wasserfahrzeugs si-
1Deckel
1 Abnehmbares wasserdichtes Ablagefach
Abnehmbares wasserdichtes Ablage-
fach:
Rauminhalt:
9.0 L (2.4 US gal, 2.0 Imp.gal)
Max. Ladekapazität: 3.0 kg (7 lb)
1
1
1Hauben-Entriegelungshebel
1 Feuerlöscher-Halter und -Abdeckung
2 Gummiband
1
1
2
UF2T72G0.book Page 56 Monday, July 22, 2013 2:33 PM

Bedienung der Ausrüstung
57

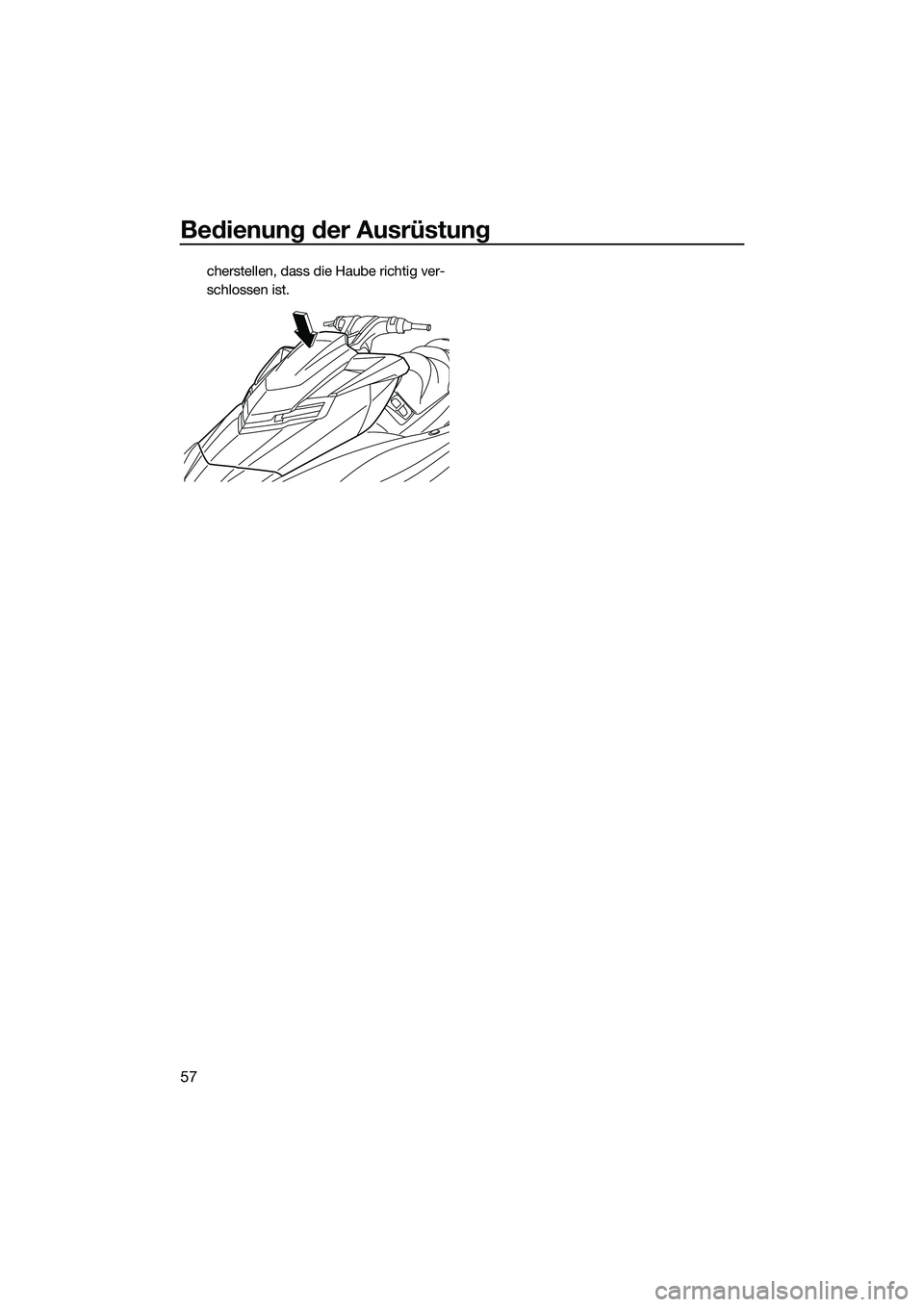

cherstellen, dass die Haube richtig ver-
schlossen ist.
