2014 YAMAHA FX HO Betriebsanleitungen (in German)

Vor der Fahrt mit diesem Was-
serfahrzeug die Betriebsanlei-
tung aufmerksam lesen.
BETRIEBSANLEITUNG
2014 WaveRunner
FX HO
FX Cruiser HO
F2T-F8199-72-G0
UF2T72G0.book Page 1 Monday, July 22, 2013 2:33 PM

Vor der Fahrt mit diesem Wasserfahrzeug die Betriebsanleitung aufmerksam
lesen. Im Fall eines Weiterverkaufs sollte die Betriebsanleitung beim WaveRun-
ner verbleiben.
UF2T72G0.book Page 1 Monday, July 22, 2013 2:33 PM

Kennzeichnung wichtiger Hinweise
GJU37596

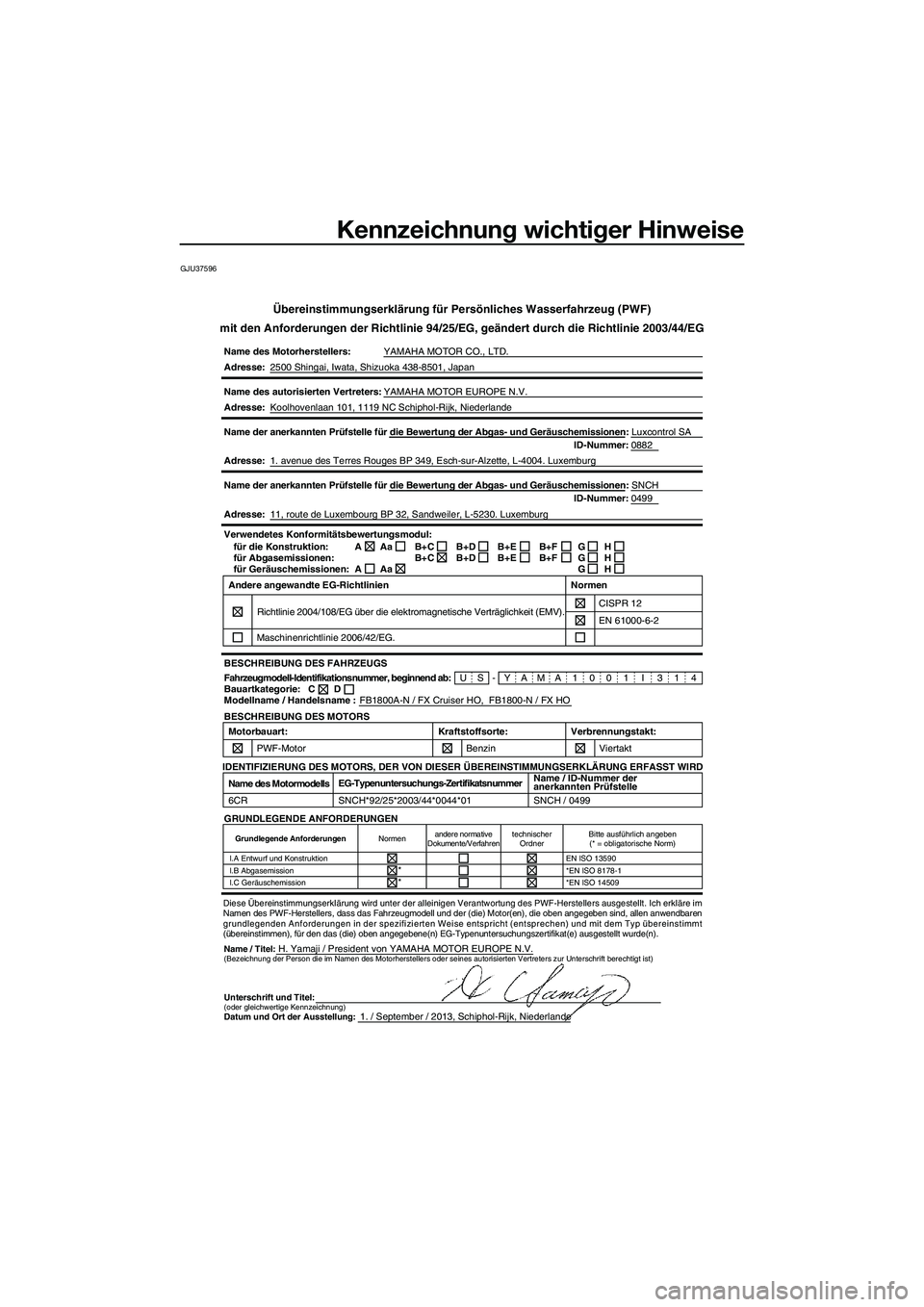

Übereinstimmungserklärung für Persönliches Wasserfahrzeug (\
PWF)
mit den Anforderungen der Richtlinie 94/25/EG, geändert durch die Ric\
htlinie 2003/44/EG
Name des Motorherstellers: YAMAHA MOTOR CO., LTD.
Name / Titel:H. Yamaji / President von YAMAHA MOTOR EUROPE N.V.
Adresse:
2500 Shingai, Iwata, Shizuoka 438-8501, Japan
Name des autorisierten Vertreters: YAMAHA MOTOR EUROPE N.V.
Adresse: Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Niederlande
Name der anerkannten Prüfstelle für die Bewertung der Abgas- und G\
eräuschemissionen: Luxcontrol SA
Adresse: 1. avenue des Terres Rouges BP 349, Esch-sur-Alzette, L-4004. Luxemburg
Name der anerkannten Prüfstelle für die Bewertung der Abgas- und G\
eräuschemissionen: SNCH
FB1800A-N / FX Cruiser HO, FB1800-N / FX HO
0882
0499
Adresse: 11, route de Luxembourg BP 32, Sandweiler, L-5230. Luxemburg
US-YAMA1001 I 314
Verwendetes Konformitätsbewertungsmodul:
für die Konstruktion:
für Abgasemissionen:
für Geräuschemissionen:
BESCHREIBUNG DES FAHRZEUGS
BESCHREIBUNG DES MOTORS A
A
Fahrzeugmodell-Identifikationsnummer, beginnend ab:
Modellname / Handelsname : C
Bauartkategorie: Andere angewandte EG-Richtlinien
Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit\
(EMV). CISPR 12
Maschinenrichtlinie 2006/42/EG. Normen
EN 61000-6-2
D
Aa
AaB+C
B+CB+D
B+D B+E
B+EB+F
B+FG
G
GH
H
H
Motorbauart:
PWF-Motor Verbrennungstakt:
Viertakt
Kraftstoffsorte:
Benzin
GRUNDLEGENDE ANFORDERUNGEN
IDENTIFIZIERUNG DES MOTORS, DER VON DIESER ÜBEREINSTIMMUNGSERKLÄRU\
NG ERFASST WIRDName des Motormodells
6CR
Name / ID-Nummer der
anerkannten Prüfstelle
SNCH / 0499
EG-Typenuntersuchungs-Zertifikatsnummer
SNCH*92/25*2003/44*0044*01
(Bezeichnung der Person die im Namen des Motorherstellers oder seines a\
utorisierten Vertreters zur Unterschrift berechtigt ist)
Unterschrift und Titel:(oder gleichwertige Kennzeichnung)Datum und Ort der Ausstellung:1. / September / 2013, Schiphol-Rijk, Niederlande
Grundlegende Anforderungen Normenandere normative
Dokumente/Verfahren technischer
Ordner Bitte ausführlich angeben
(* = obligatorische Norm)
I.A Entwurf und Konstruktion EN ISO 13590
I.B Abgasemission *EN ISO 8178-1
I.C Geräuschemission *EN ISO 14509
*
*
Diese Übereinstimmungserklärung wird unter der alleinigen Verantwo\
rtung des PWF-Herstellers ausgestellt. Ich erkläre im
Namen des PWF-Herstellers, dass das Fahrzeugmodell und der (die) Motor\
(en), die oben angegeben sind, allen anwendbaren
grundlegenden Anforderungen in der spezifizierten Weise entspricht (ent\
sprechen) und mit dem Typ übereinstimmt
(übereinstimmen), für den das (die) oben angegebene(n) EG-Ty\
penuntersuchungszertifikat(e) ausgestellt wurde(n).
ID-Nummer:
ID-Nummer:
UF2T72G0.book Page 1 Monday, July 22, 2013 2:33 PM

Kennzeichnung wichtiger Hinweise
GJU30193

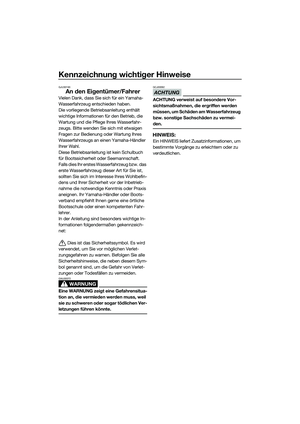

An den Eigentümer/Fahrer
Vielen Dank, dass Sie sich für ein Yamaha-
Wasserfahrzeug entschieden haben.
Die vorliegende Betriebsanleitung enthält
wichtige Informationen für den Betrieb, die
Wartung und die Pflege Ihres Wasserfahr-
zeugs. Bitte wenden Sie sich mit etwaigen
Fragen zur Bedienung oder Wartung Ihres
Wasserfahrzeugs an einen Yamaha-Händler
Ihrer Wahl.
Diese Betriebsanleitung ist kein Schulbuch
für Bootssicherheit oder Seemannschaft.
Falls dies Ihr erstes Wasserfahrzeug bzw. das
erste Wasserfahrzeug dieser Art für Sie ist,
sollten Sie sich im Interesse Ihres Wohlbefin-
dens und Ihrer Sicherheit vor der Inbetrieb-
nahme die notwendige Kenntnis oder Praxis
aneignen. Ihr Yamaha-Händler oder Boots-
verband empfiehlt Ihnen gerne eine örtliche
Bootsschule oder einen kompetenten Fahr-
lehrer.
In der Anleitung sind besonders wichtige In-
formationen folgendermaßen gekennzeich-
net:Dies ist das Sicherheitssymbol. Es wird
verwendet, um Sie vor möglichen Verlet-
zungsgefahren zu warnen. Befolgen Sie alle
Sicherheitshinweise, die neben diesem Sym-
bol genannt sind, um die Gefahr von Verlet-
zungen oder Todesfällen zu vermeiden.
WARNUNG
GWJ00072
Eine WARNUNG zeigt eine Gefahrensitua-
tion an, die vermieden werden muss, weil
sie zu schweren oder sogar tödlichen Ver-
letzungen führen könnte.
ACHTUNG
GCJ00092
ACHTUNG verweist auf besondere Vor-
sichtsmaßnahmen, die ergriffen werden
müssen, um Schäden am Wasserfahrzeug
bzw. sonstige Sachschäden zu vermei-
den.
HINWEIS:
Ein HINWEIS liefert Zusatzinformationen, um
bestimmte Vorgänge zu erleichtern oder zu
verdeutlichen.
UF2T72G0.book Page 2 Monday, July 22, 2013 2:33 PM

Kennzeichnung wichtiger Hinweise
GJU40411
Yamaha ist stets darum bemüht, seine Pro-dukte zu verbessern, daher besteht die Mög-
lichkeit, dass Ihr Wasserfahrzeug nicht exakt
mit der Betriebsanleitung übereinstimmt. Än-
derungen der technischen Daten sind jeder-
zeit vorbehalten.
Die Anleitung ist ein wichtiger Bestandteil des
Wasserfahrzeugs und sollte daher bei einem
Weiterverkauf an den neuen Eigentümer wei-
tergegeben werden.
GJU30233
WaveRunner FX HO/FX Cruiser HO BETRIEBSANLEITUNG
©2013, Yamaha Motor Co., Ltd.
1. Auflage, Juli 2013
Alle Rechte vorbehalten.
Jeder Nachdruck und jede unerlaubte
Verwendung
ohne schriftliche Genehmigung von Yamaha Motor Co., Ltd.
ist ausdrücklich untersagt. Gedruckt in den USA
UF2T72G0.book Page 3 Monday, July 22, 2013 2:33 PM

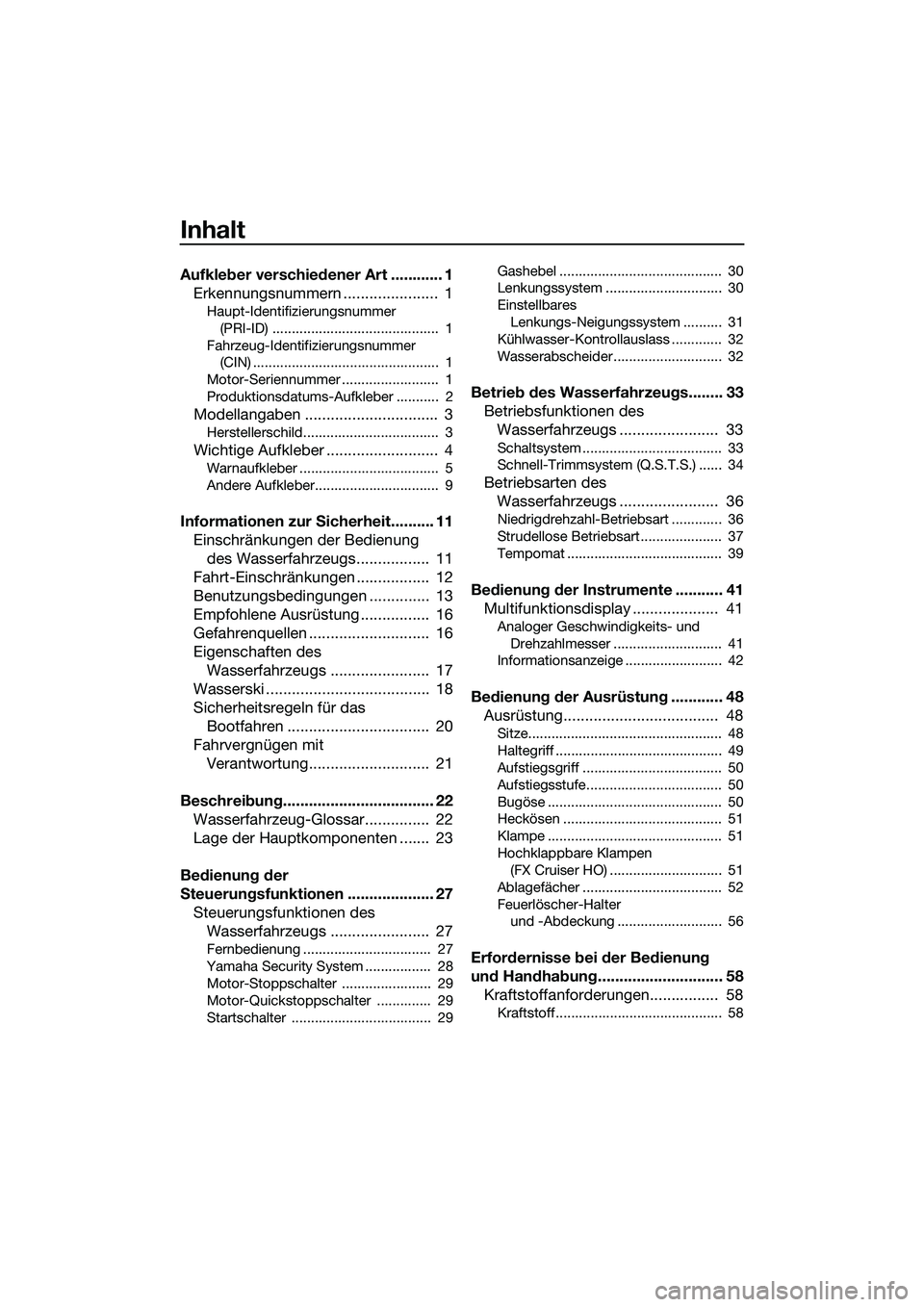

Inhalt
Aufkleber verschiedener Art ............ 1Erkennungsnummern ...................... 1
Haupt-Identifizierungsnummer
(PRI-ID) ........................................... 1
Fahrzeug-Identifizierungsnummer (CIN) ................................................ 1
Motor-Seriennummer ......................... 1
Produktionsdatums-Aufkleber ........... 2

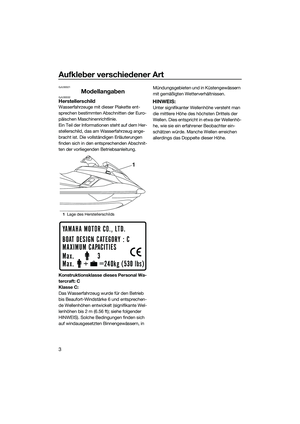

Modellangaben ............................... 3
Herstellerschild................................... 3

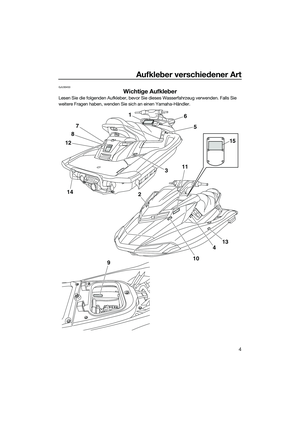

Wichtige Aufkleber .......................... 4

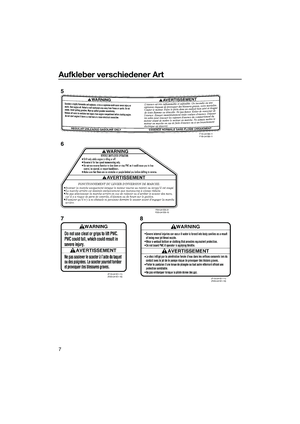

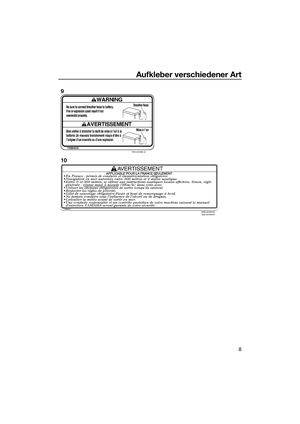

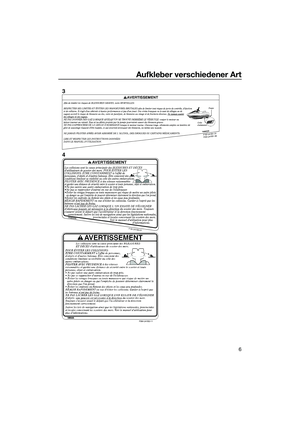

Warnaufkleber .................................... 5

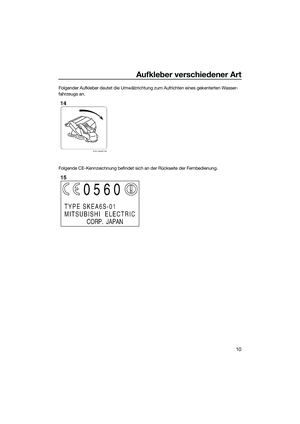

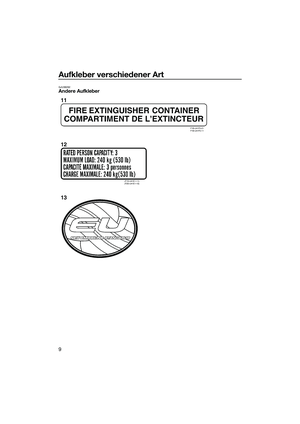

Andere Aufkleber................................ 9

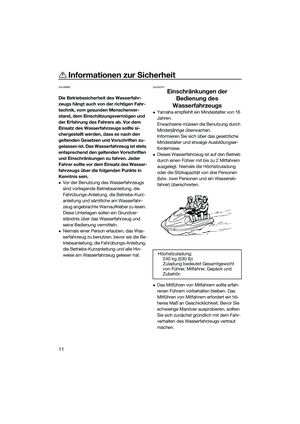

Informationen zur Sicherheit.......... 11 Einschränkungen der Bedienung des Wasserfahrzeugs................. 11
Fahrt-Einschränkungen ................. 12

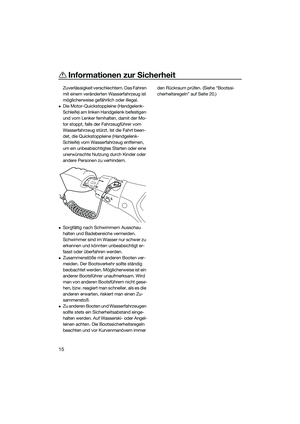

Benutzungsbedingungen .............. 13
Empfohlene Ausrüstung ................ 16
Gefahrenquellen ............................ 16

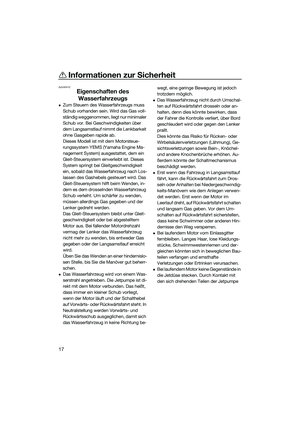

Eigenschaften des Wasserfahrzeugs ....................... 17

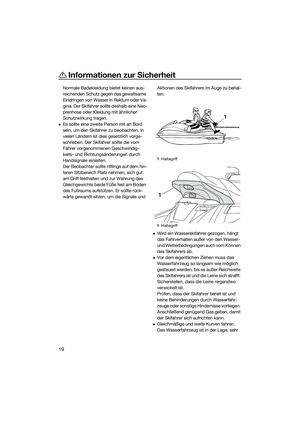

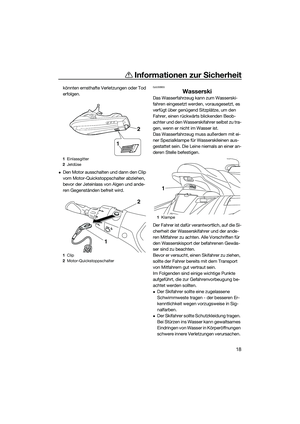

Wasserski ...................................... 18
Sicherheitsregeln für das Bootfahren ................................. 20
Fahrvergnügen mit Verantwortung............................ 21

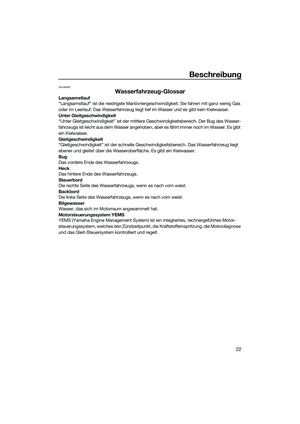

Beschreibung................................... 22 Wasserfahrzeug-Glossar............... 22

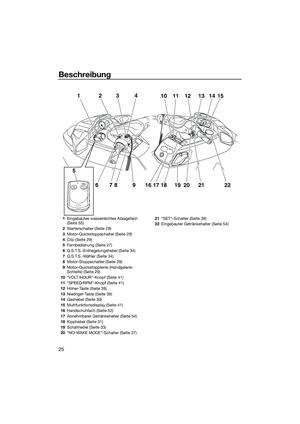

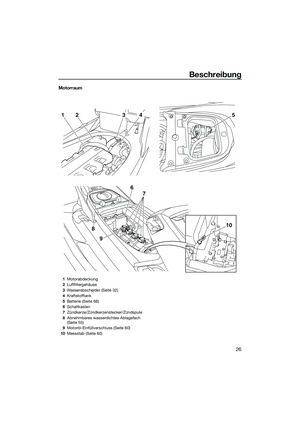

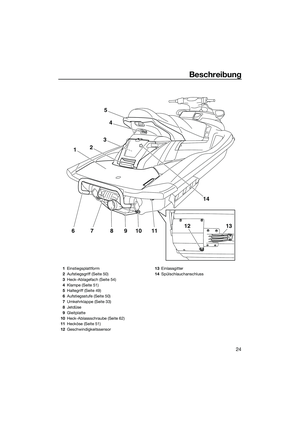

Lage der Hauptkomponenten ....... 23
Bedienung der
Steuerungsfunktionen .................... 27 Steuerungsfunktionen des Wasserfahrzeugs ....................... 27

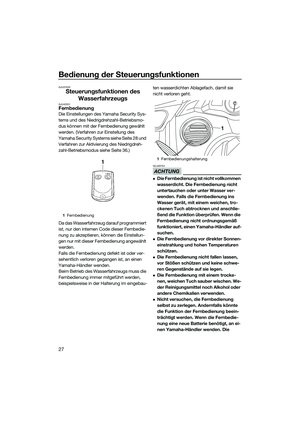

Fernbedienung ................................. 27
Yamaha Security System ................. 28
Motor-Stoppschalter ....................... 29
Motor-Quickstoppschalter .............. 29
Startschalter .................................... 29 Gashebel .......................................... 30
Lenkungssystem .............................. 30
Einstellbares
Lenkungs-Neigungssystem .......... 31

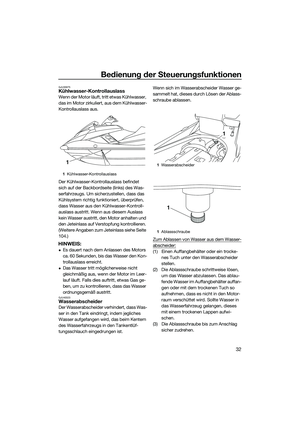

Kühlwasser-Kontrollauslass ............. 32
Wasserabscheider ............................ 32
Betrieb des Wasserfahrzeugs........ 33 Betriebsfunktionen des Wasserfahrzeugs ....................... 33

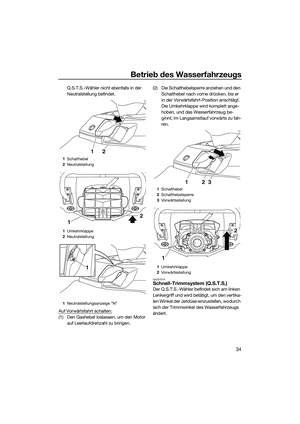

Schaltsystem .................................... 33

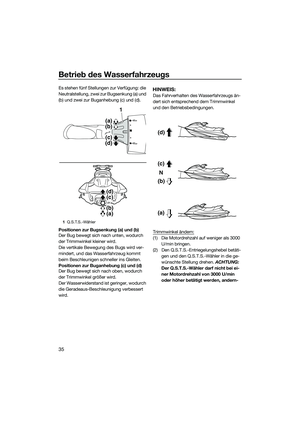

Schnell-Trimmsystem (Q.S.T.S.) ...... 34
Betriebsarten des Wasserfahrzeugs ....................... 36
Niedrigdrehzahl-Betriebsart ............. 36

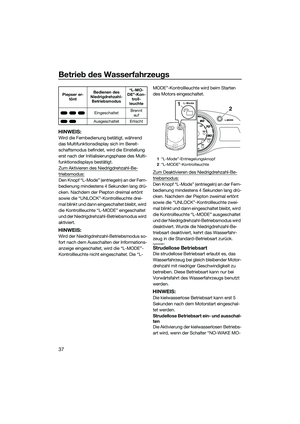

Strudellose Betriebsart ..................... 37

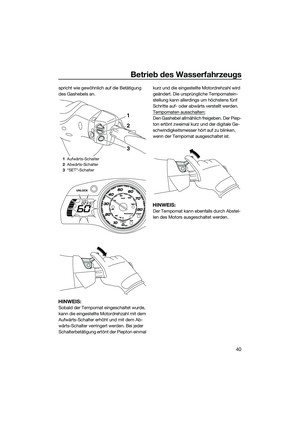

Tempomat ........................................ 39
Bedienung der Instrumente ........... 41Multifunktionsdisplay .................... 41
Analoger Geschwindigkeits- und
Drehzahlmesser ............................ 41

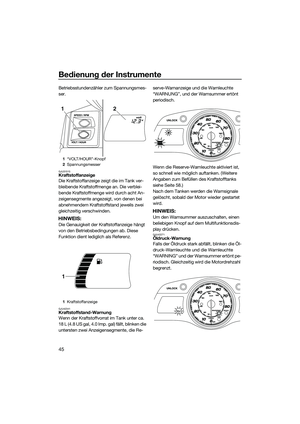

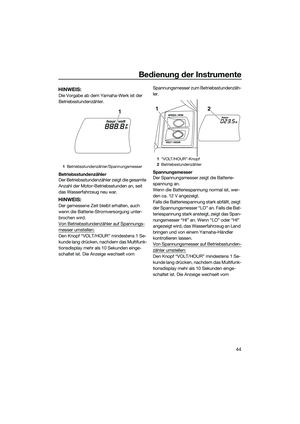

Informationsanzeige ......................... 42
Bedienung der Ausrüstung ............ 48 Ausrüstung.................................... 48
Sitze.................................................. 48

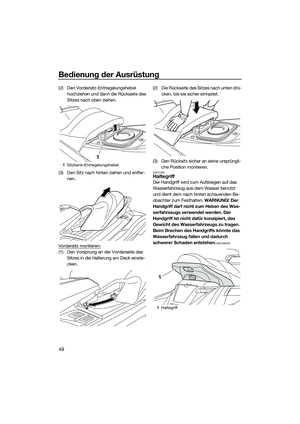

Haltegriff ........................................... 49

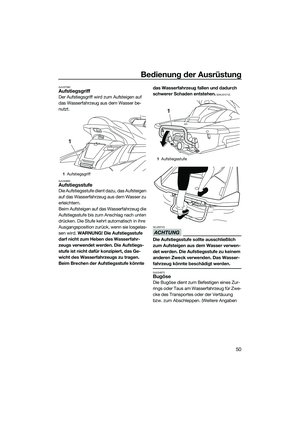

Aufstiegsgriff .................................... 50
Aufstiegsstufe................................... 50
Bugöse ............................................. 50

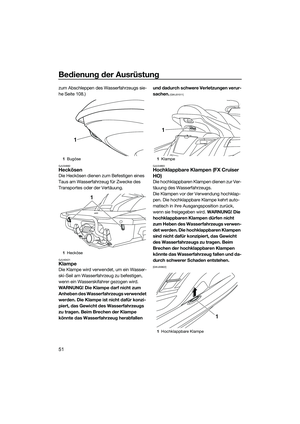

Heckösen ......................................... 51
Klampe ............................................. 51
Hochklappbare Klampen
(FX Cruiser HO) ............................. 51

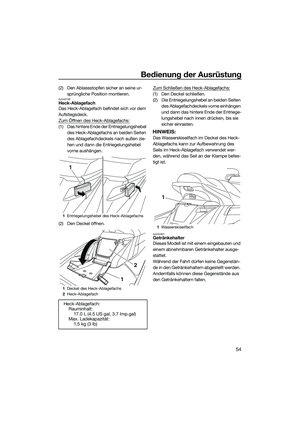

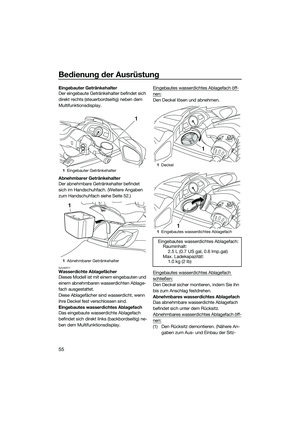

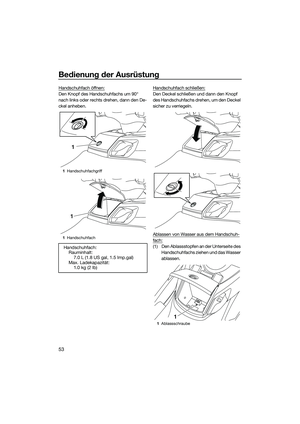

Ablagefächer .................................... 52

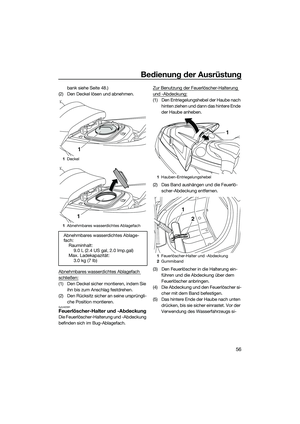

Feuerlöscher-Halter und -Abdeckung ........................... 56
Erfordernisse bei der Bedienung

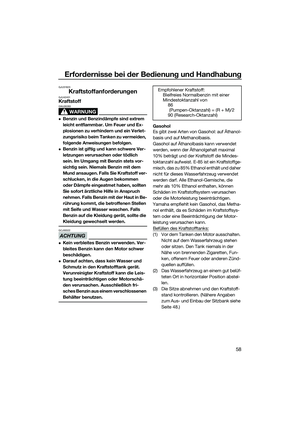

und Handhabung............................. 58Kraftstoffanforderungen................ 58

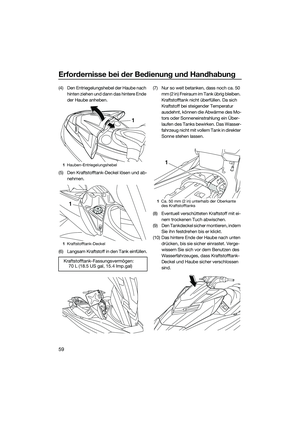

Kraftstoff........................................... 58
UF2T72G0.book Page 1 Monday, July 22, 2013 2:33 PM

Inhalt
Motoröl-Anforderungen ................ 60
Motoröl ............................................. 60
Lenzen des Bilgewassers.............. 62
Lenzen des Bilgewassers an Land ... 62
Lenzen des Bilgewassers auf dem Wasser .......................................... 62

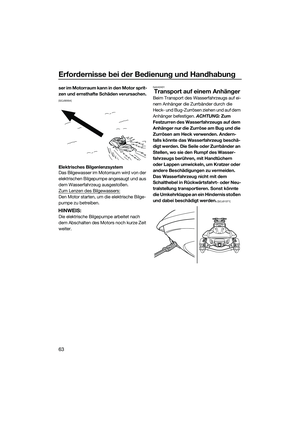

Transport auf einem Anhänger...... 63

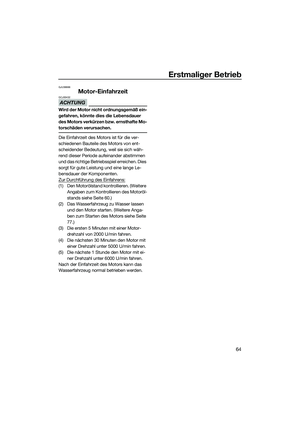

Erstmaliger Betrieb ......................... 64 Motor-Einfahrzeit .......................... 64
Routinekontrollen vor
fahrtbeginn....................................... 65

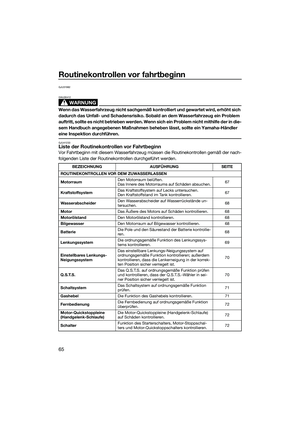

Liste der Routinekontrollen vor Fahrtbeginn ................................... 65

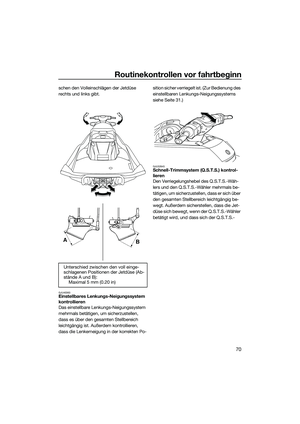

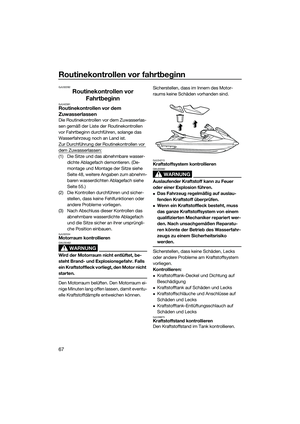

Routinekontrollen vor Fahrtbeginn ................................ 67

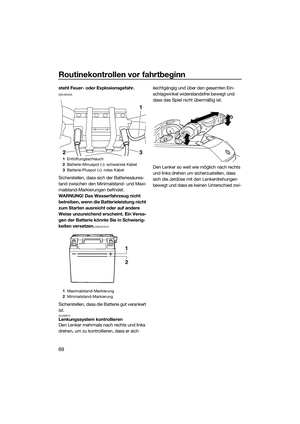

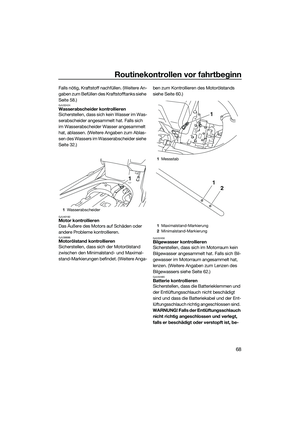

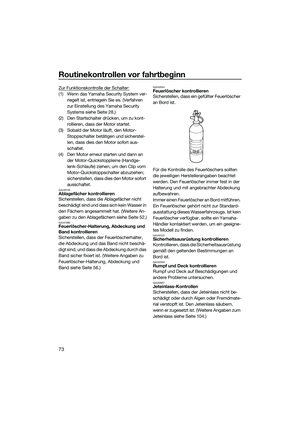

Routinekontrollen vor dem
Zuwasserlassen ............................ 67

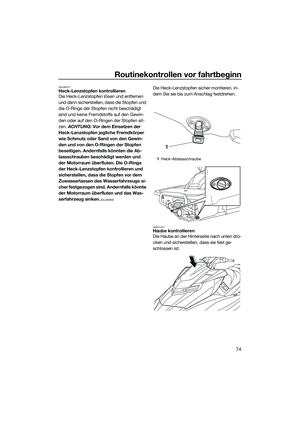

Routinekontrollen nach dem Zuwasserlassen ............................ 75

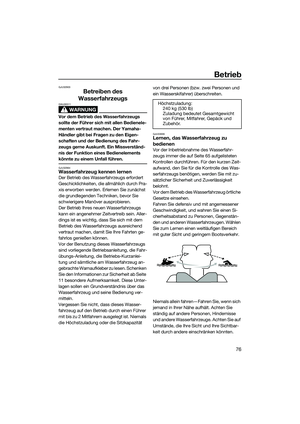

Betrieb .............................................. 76Betreiben des Wasserfahrzeugs ... 76
Wasserfahrzeug kennen lernen ........ 76
Lernen, das Wasserfahrzeug zu
bedienen ....................................... 76

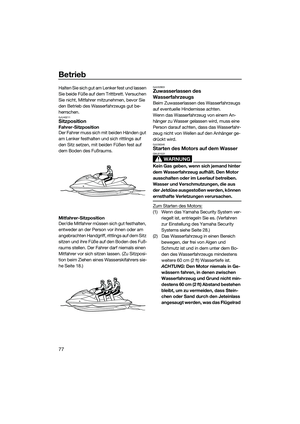

Sitzposition....................................... 77
Zuwasserlassen des
Wasserfahrzeugs .......................... 77
Starten des Motors auf dem
Wasser .......................................... 77
Ausschalten des Motors .................. 78
Verlassen des Wasserfahrzeugs ...... 78

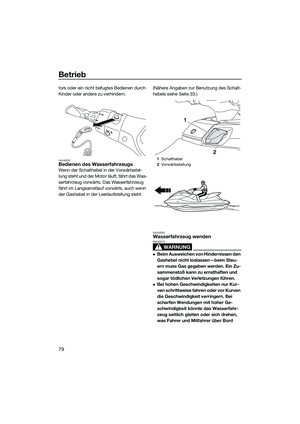

Bedienen des Wasserfahrzeugs....... 79
Wasserfahrzeug wenden .................. 79
Wasserfahrzeug anhalten ................. 81
Bedienen des Wasserfahrzeugs bei Rückwärtsfahrt und in
Neutralstellung .............................. 82

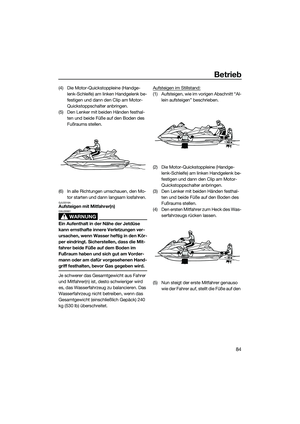

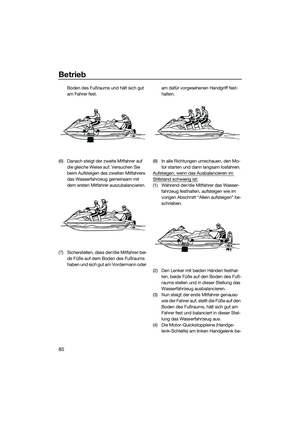

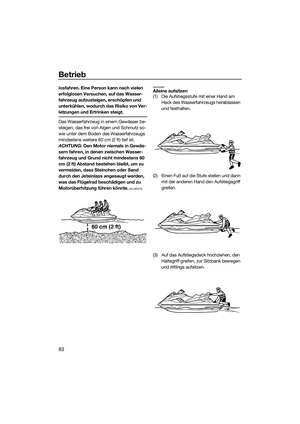

Aufsteigen auf das Wasserfahrzeug ............................ 82
Losfahren ......................................... 86

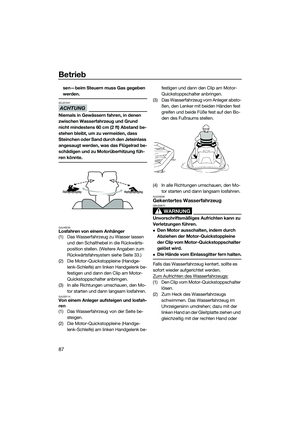

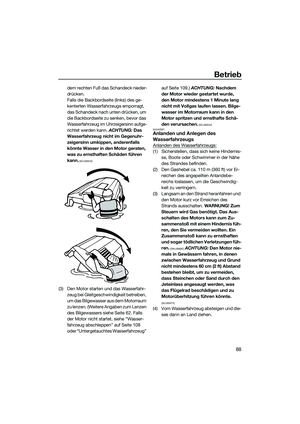

Gekentertes Wasserfahrzeug ........... 87 Anlanden und Anlegen des
Wasserfahrzeugs .......................... 88
Betrieb in algenreichem Gewässer ...................................... 89
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem
Wasser .......................................... 89

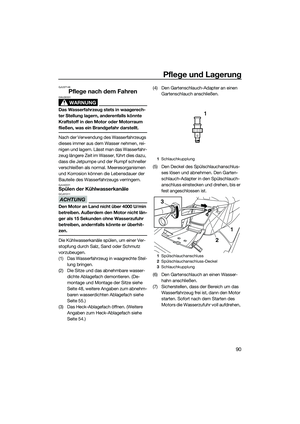

Pflege und Lagerung ...................... 90Pflege nach dem Fahren............... 90
Spülen der Kühlwasserkanäle .......... 90

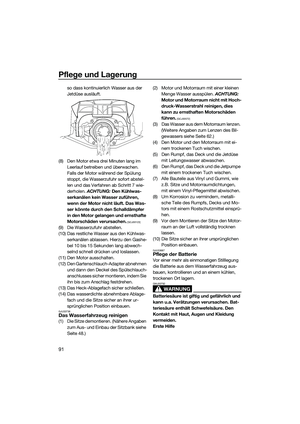

Das Wasserfahrzeug reinigen........... 91

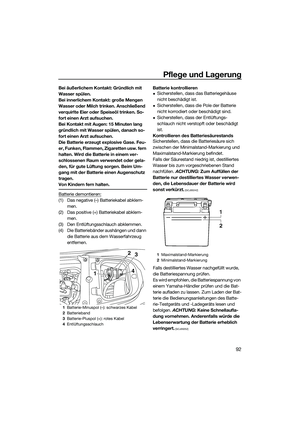

Pflege der Batterie............................ 91

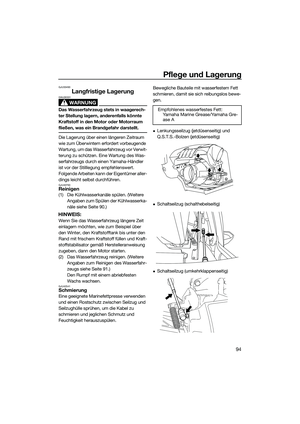

Langfristige Lagerung ................... 94
Reinigen ........................................... 94
Schmierung ...................................... 94
Rostschutz ....................................... 95
Wartungsarbeiten ........................... 96Wartungsarbeiten ......................... 96
Bordwerkzeug .................................. 96
Ein- und Ausbau der
Motorabdeckung .......................... 96
Tabelle der Wartungsintervalle ......... 98

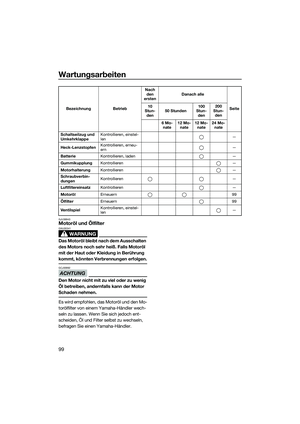

Motoröl und Ölfilter .......................... 99

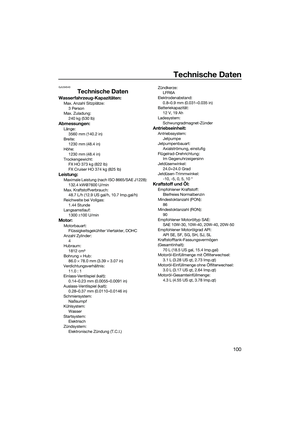

Technische Daten ......................... 100 Technische Daten ....................... 100
Fehlerbeseitigung ......................... 101 Fehlersuche ................................ 101

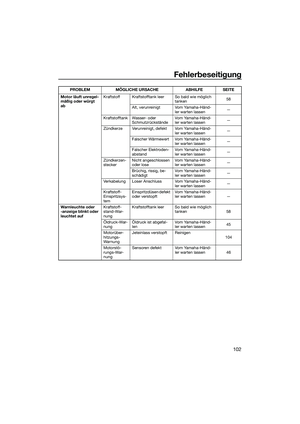

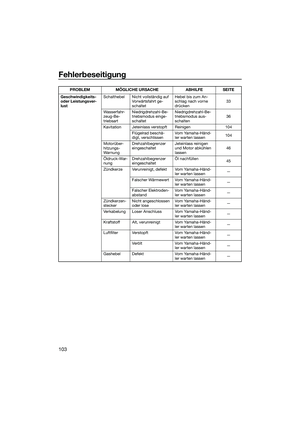

Fehlersuchtabelle ........................... 101

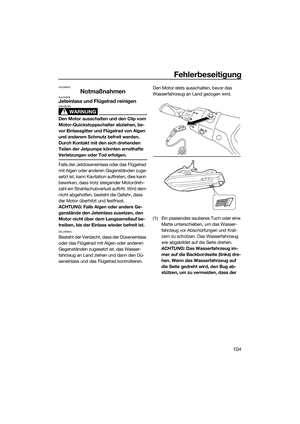

Notmaßnahmen .......................... 104
Jeteinlass und Flügelrad reinigen ... 104

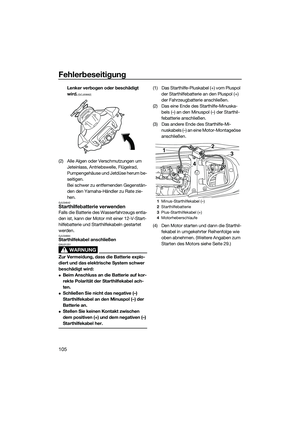

Starthilfebatterie verwenden .......... 105

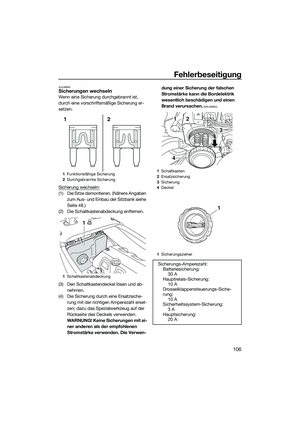

Sicherungen wechseln ................... 106

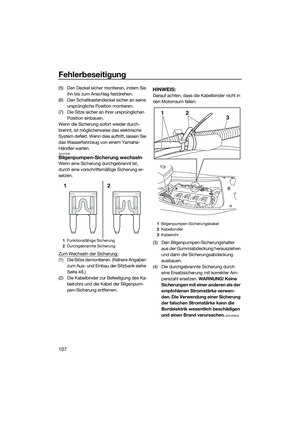

Bilgenpumpen-Sicherung
wechseln ..................................... 107

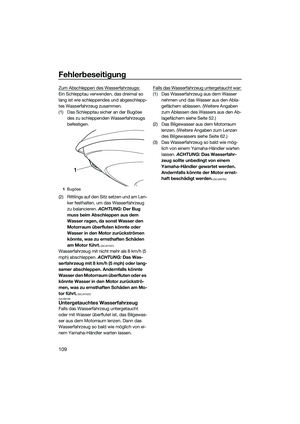

Wasserfahrzeug abschleppen ........ 108
Untergetauchtes Wasserfahrzeug .......................... 109
UF2T72G0.book Page 2 Monday, July 22, 2013 2:33 PM

Aufkleber verschiedener Art
1
GJU36452
Erkennungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen benötigt werden.
Die Erkennungsnummern notieren und an ei-
nem sicheren Ort aufbewahren, für den Fall,
dass das Wasserfahrzeug gestohlen wird.

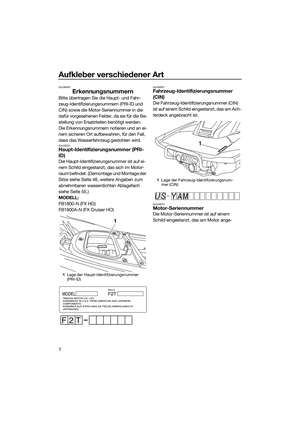

GJU42521Haupt-Identifizierungsnummer (PRI-
ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Demontage und Montage der
Sitze siehe Seite 48, weitere Angaben zum
abnehmbaren wasserdichten Ablagefach
siehe Seite 55.)
MODELL:
FB1800-N (FX HO)
FB1800A-N (FX Cruiser HO)
GJU36551Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer (CIN)
ist auf einem Schild eingestanzt, das am Ach-
terdeck angebracht ist.

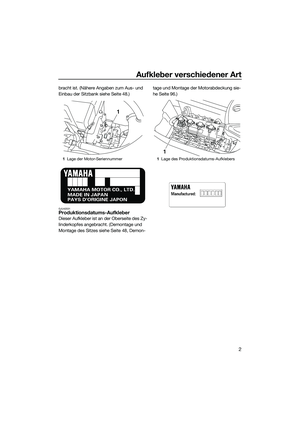

GJU30312Motor-Seriennummer
Die Motor-Seriennummer ist auf einem
Schild eingestanzt, das am Motor ange-
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1
MODELF2T
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
2T
1Lage der Fahrzeug-Identifizierungsnum-
mer (CIN)
1
UF2T72G0.book Page 1 Monday, July 22, 2013 2:33 PM
