MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-38
6
SAU42505

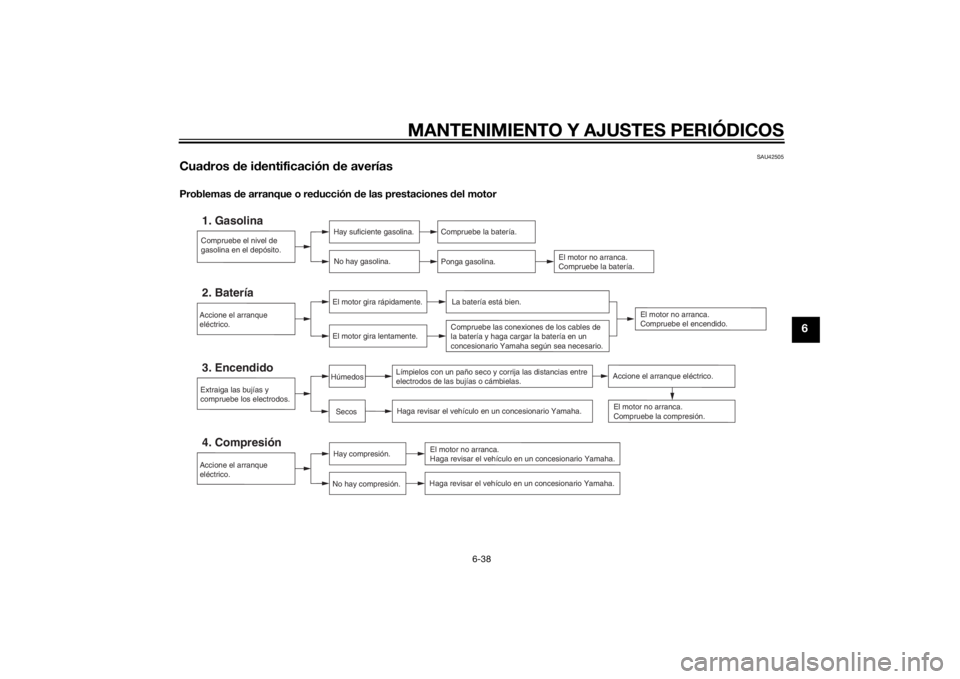

Cuadros de i dentificación de averíasProblemas de arranque o re ducción de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Compresión
Hay compresión.
No hay compresión.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas. Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargar la batería en un
concesionario Yamaha según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
U1MCS1S0.book Page 38 Thursday, August 8, 2013 11:16 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-39
6
Sobrecalentamiento del motor
ADVERTENCIA
SWAT1041
 No quite el tapón del ra dia dor cuan do el motor y el ra dia dor estén calientes. Pue de salir un chorro a presión d e líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfria do el motor.
 Coloque un trapo grueso, como una toalla, sobre el tapón del ra dia dor; luego gire lentamente el tapón en el senti do con-
trario al d e las agujas del reloj hasta el tope para que se libere to da la presión resi dual. Cuand o deje de oírse el silbi do,
presione el tapón hacia abajo mientras lo gira en el senti do contrario al d e las agujas del reloj y luego extráigalo.NOTASi no dispone de líquido refrigerante, puede utilizar agua del gr ifo en su lugar de forma provisional, siempre que la cambie por el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U1MCS1S0.book Page 39 Thursday, August 8, 2013 11:16 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acaba das en colores mate. Antes
d e limpiar el vehículo, pregunte en un
concesionario Yamaha qué prod uctos
se pue den utilizar. Si utiliza un cepillo,
prod uctos químicos o d etergentes fuer-
tes para limpiar estas piezas rayará o
d añará la superficie. Asimismo, evite
aplicar cera a las piezas con acabad o en
color mate.
SAU54671
Cui dad osSi bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el
aspecto general de una motocicleta. El cui-
dado frecuente y adecuado no sólo se
ajusta a los términos de la garantía, sino
que además mantiene la buena imagen de
la motocicleta, prolonga su vida útil y opti-
miza sus prestaciones.
Antes de limpiarlo
1. Cubra las salidas de silenciador con
bolsas de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los se-
llos, las juntas y los ejes de las ruedas.
Enjuague siempre la suciedad y el
desengrasador con agua. Limpieza
ATENCIÓN
SCA10773

No utilice limpia dores de rue das
con alto conteni do de áci do, espe-
cialmente para las rue das de ra-
d ios. Si utiliza tales pro ductos para
la sucie dad d ifícil de eliminar, no
d eje el limpia dor sobre la zona
afectad a durante más tiempo del
que figure en las instrucciones. Asi-
mismo, enjuague completamente la
zona con agua, séquela inme diata-
mente y a continuación aplique un
protector en aerosol contra la co-
rrosión.
 Una limpieza ina decua da pue de da-
ñar las partes d e plástico (como los
carena dos, paneles, parabrisas, la
óptica del faro o d el indica dor, etc.)
y los silencia dores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no que dan bien limpias con
agua, se pue de diluir en ella un d e-
tergente suave. Se d ebe eliminar
con agua abun dante to do resi duo
d e det e

rgente, pues este resulta
perju dicial para las piezas d e plásti-
co.
U1MCS1S0.book Page 1 Thursday, August 8, 2013 11:16 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
No utilice pro ductos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan esta do en contacto con pro-
d uctos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxi dan-
tes o antioxi dantes, líqui do de fre-
nos, anticongelante o electrólito.
 No utilice aparatos de lavad o a pre-
sión o limpia dores al vapor, ya que
pue de penetrar agua y deteriorar
las zonas siguientes: juntas ( de co-
jinetes de rue das y basculantes,
horquilla y frenos), componentes
eléctricos (acopla dores, conecto-
res, instrumentos interruptores y
luces), tubos respira deros y de ven-
tilación.
 Motocicletas provistas de parabri-
sas: No utilice limpiad ores fuertes o
esponjas duras, ya que pue den
d eslucir o rayar. Algunos pro ductos
d e limpieza para plásticos pue den
d ejar rayas sobre el parabrisas.
Pruebe el pro ducto sobre un pe-
queña parte oculta d el parabrisas
para asegurarse d e que no deja
marcas. Si se raya el parabrisas,
utilice un pulimento de cali dad para
pl ást

icos después de lavarlo.
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los in-
sectos se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo duran-
te unos minutos antes de limpiarla.
Después de conducir con lluvia, junto almar o en calles donde se haya esparcidosalLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10792]
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión
en aerosol sobre todas las superficies
de metal, incluidas las superficies cro-
madas y chapadas con níquel, para
prevenir la corrosión.
Limpieza del parabrisasNo utilice limpiadores alcalinos o muy áci-
dos, gasolina, líquido de frenos ni cualquier
otro disolvente. Limpie el parabrisas con un
paño o esponja humedecidos con un de-
tergente neutro y seguidamente enjuáguelo
con agua abundante. Como limpieza adi-
cional utilice Yamaha Windshield Cleaner u
otro limpiador de calidad. Algunos produc-
tos de limpieza para plásticos pueden dejar
rayas sobre el parabrisas. Antes de utilizar-
los haga una prueba en una zona que no
afecte a la visibilidad.
Después de la limpieza
1. Seque la motocicleta con una gamuza o un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
U1MCS1S0.book Page 2 Thursday, August 8, 2013 11:16 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
3. Se recomienda aplicar un aerosol an-ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que la motocicleta se seque por completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia d e contaminantes en los
frenos o en los neumáticos pue de pro-
vocar la pér did a de control.
 Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
 Si es preciso, limpie los discos y los
forros de freno con un limpia dor
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
d e con ducir a veloci dad es altas, pruebe la capaci
dad d e frena do y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10801
 Aplique aceite en aerosol y cera de
forma mo dera da, eliminan do los
excesos.
 No aplique nunca aceite o cera so-
bre piezas d e goma o de plástico;
trátelas con un pro ducto a decua do
para su mantenimiento.
 Evite el uso d e compuestos abri-
llanta dores abrasivos que pued en
d esgastar la pintura.NOTA Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
 Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU26244
AlmacenamientoPerio do corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811
 Si guar da la motocicleta en un lugar
mal ventila do o la cubre con una
lona cuan do tod avía esté moja da, el
agua y la hume dad penetrarán en
su interior y se oxi dará.
 Para prevenir la corrosión, evite só-
tanos húme dos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen pro ductos
químicos fuertes.Perio do largo
Antes de guardar la motocicleta durante
varios meses: 1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
U1MCS1S0.book Page 3 Thursday, August 8, 2013 11:16 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
2. Llene el depósito de gasolina y añadaestabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar d años o lesiones por
chispas, conecte a masa los
electro dos de la bujía cuan do
haga girar el motor.
[SWA10952]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas. 4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para
evitar que los neumáticos se degra-
den en un punto.
6. Cubra las salidas de silenciador con bolsas de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com- pletamente. Guárdela en un lugar
fresco y seco y cárguela una vez al
mes. No guarde la batería en un lugar
excesivamente frío o caliente [menos
de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-32.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U1MCS1S0.book Page 4 Thursday, August 8, 2013 11:16 AM

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:2230 mm (87.8 in)
Anchura total:
750 mm (29.5 in)
Altura total: 1325/1455 mm (52.2/57.3 in)
Altura del asiento: 805/825 mm (31.7/32.5 in)
Distancia entre ejes:
1545 mm (60.8 in)
Holgura mínima al suelo: 130 mm (5.12 in)
Radio de giro mínimo: 3100 mm (122.0 in)Peso:Peso en orden de marcha:289 kg (637 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros: 4 cilindros en línea
Cilindrada: 1298 cm³
Calibre × Carrera:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relación de compresión: 10.80 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40 o
20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de
aceite:3.80 L (4.02 US qt, 3.34 Imp.qt)
Con cartucho de repuesto del filtro de
aceite: 4.00 L (4.23 US qt, 3.52 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje de cardán original
Yamaha exclusivo para FJR1300/VMAX
Cantidad: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas): 2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Cantidad de reserva de combustible: 5.5 L (1.45 US gal, 1.21 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:1MC1 00Bujía(s):Fabricante/modelo: NGK/CPR8EA-9
Distancia entre electrodos de la bujía: 0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.563 (75/48)
Transmisión final: Eje
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1MCS1S0.book Page 1 Thursday, August 8, 2013 11:16 AM

ESPECIFICACIONES
8-2
8
Relación de reducción secundaria:2.698 (35/37 x 21/27 x 33/9)
Tipo de transmisión: Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes: 1a:
2.529 (43/17)
2a: 1.773 (39/22)
3a: 1.348 (31/23)
4a:
1.077 (28/26)
5a: 0.929 (26/28)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero: 26.00 °
Base del ángulo de inclinación: 109 mm (4.3 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: 120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT023F F
Fabricante/modelo: METZELER/Roadtec Z8
Neumático trasero:Tipo:Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BT023R F
Fabricante/modelo: METZELER/Roadtec Z8 CCarga:Carga máxima:215 kg (474 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
Condiciones de carga: 90–215 kg (198–474 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad: Delantero: 250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Sistema de freno unificad o:Operación:
Se activa con el freno traseroFreno delantero:Tipo:
Freno de disco doble
Operación: Operación con mano derecha
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 135.0 mm (5.31 in)
U1MCS1S0.book Page 2 Thursday, August 8, 2013 11:16 AM
