2014 YAMAHA FJR1300A Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-3
8
Suspensión trasera:Tipo:Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
125.0 mm (4.92 in)Sistema eléctrico:Sistema de encendido:TCI
Sistema estándar:
Magneto CABatería:Modelo:GT14B-4
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
canti dad :Faro delantero:
12 V, 60.0 W/55.0 W × 2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera: LED
Luz de intermitencia trasera: 12 V, 21.0 W × 2
Luz auxiliar:
LED Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos: LED
Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite: LED
Luz indicadora de intermitencia:
LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS: LED
Luz indicadora del sistema regulador de
velocidad “SET”: LED
Luz indicadora del sistema regulador de
velocidad “ON”: LED
Luz indicadora del sistema inmovilizador:
LED
Indicador/luz de aviso del sistema de control
de tracción:
LED
Fusibles:Fusible principal 1:50.0 A
Fusible principal 2:
30.0 A
Fusible del faro: 25.0 A Fusible de la luz de freno:
1.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido:
20.0 A
Fusible del ventilador del radiador: 10.0 A × 2
Fusible de la luz de aviso de peligro: 7.5 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS: 20.0 A
Fusible del regulador de velocidad:
1.0 A
Fusible de la toma de corriente continua: 3.0 A
Fusible de repuesto: 7.5 A
Fusible de parabrisas:
20.0 A
Fusible de la válvula de la mariposa eléctrica: 7.5 A
U1MCS1S0.book Page 3 Thursday, August 8, 2013 11:16 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48613

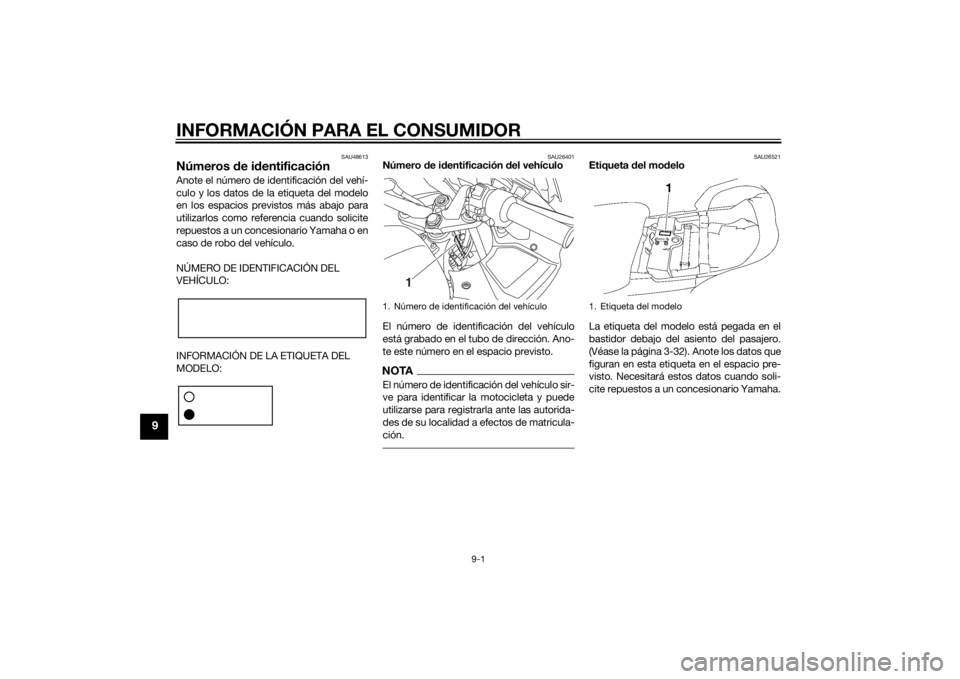

Números de i dentificaciónAnote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo
en los espacios previstos más abajo para
utilizarlos como referencia cuando solicite
repuestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26521
Etiqueta del mo delo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-32). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
U1MCS1S0.book Page 1 Thursday, August 8, 2013 11:16 AM

10-1
10
INDEX
AABS....................................................... 3-26
Aceite del engranaje final ..................... 6-15
Aceite del motor y cartucho del filtro de aceite .................................................. 6-13
Almacenamiento ..................................... 7-3
Altura del asiento del conductor,
ajuste .................................................. 3-33
Arranque del motor................................. 5-1
Asientos ................................................ 3-32BBatería .................................................. 6-32
Bombilla de la luz de la matrícula, cambio ............................................... 6-36
Bombilla del faro .................................. 6-35
Bombilla de un intermitente trasero o de la luz de freno/piloto trasero,
cambio ............................................... 6-35
Bujías, comprobación........................... 6-12CCaballete central y caballete lateral, comprobación y engrase ................... 6-29
Caballete lateral.................................... 3-43
Cables, comprobación y engrase ........ 6-27
Caja de accesorios ............................... 3-37
Cambio ................................................... 5-2
Catalizador ........................................... 3-31
Cojinetes de las ruedas, comprobación .................................... 6-31
Color mate, precaución .......................... 7-1
Compartimentos portaobjetos ............. 3-36
Comprobación y engrase de los pedales de freno y cambio................. 6-28
Conjunto amortiguador, ajuste ............. 3-41 Conmutador de luces/
interruptor de ráfagas ........................ 3-23
Consumo de gasolina, consejos para reducirlo ............................................... 5-3
Cuadros de identificación de averías... 6-38
Cuidados ................................................ 7-1
DDirección, comprobación..................... 6-31
D-mode (modo de conducción) ........... 3-22EEspecificaciones .................................... 8-1
Espejos retrovisores............................. 3-39
Estacionamiento .................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire, limpieza .......................... 6-18
Fusibles, cambio .................................. 6-33GGasolina ............................................... 3-30HHolgura de la válvula ............................ 6-20
Horquilla delantera, ajuste ................... 3-40
Horquilla delantera, comprobación...... 6-30IIdentificación de averías ...................... 6-37
Indicador/luz de aviso del sistema de
control de tracción ............................... 3-5
Indicador multifunción ........................... 3-9
Información relativa a la seguridad ........ 1-1
Interruptor de arranque/ paro del motor ................................... 3-24
Interruptor de intermitencia.................. 3-23
Interruptor de la bocina........................ 3-24
Interruptor de luces de emergencia ..... 3-24 Interruptor de menú .............................. 3-24
Interruptor de selección........................ 3-24
Interruptores de la luz de freno............. 6-24
Interruptores del manillar ...................... 3-23
Interruptores del regulador de
velocidad de crucero .......................... 3-24
Interruptor principal/ Bloqueo de la dirección........................ 3-2
JJuego de herramientas ........................... 6-2
Juego libre de la maneta del freno, comprobación .................................... 6-24
Juego libre del puño del acelerador,
comprobación .................................... 6-20LLíquido de frenos y embrague, comprobación .................................... 6-25
Líquido refrigerante............................... 6-17
Líquidos de freno y embrague, cambio................................................ 6-27
Luces indicadoras de intermitencia........ 3-4
Luces indicadoras del sistema regulador de velocidad......................... 3-4
Luz de aviso de avería del motor............ 3-4
Luz de aviso del ABS.............................. 3-4
Luz de aviso del nivel de aceite.............. 3-4
Luz de los faros, ajuste......................... 3-37
Luz de los intermitentes delanteros...... 6-35
Luz de posición .................................... 6-37
Luz indicadora del sistema
inmovilizador ........................................ 3-5
Luz indicadora de punto muerto ............ 3-4MManeta de embrague ..................3-25, 6-24
U1MCS1S0.book Page 1 Thursday, August 8, 2013 11:16 AM

INDEX
10-2
10
Maneta de freno ................................... 3-26
Manetas de freno y embrague, comprobación y engrase.................... 6-29
Mantenimiento, sistema de control de emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-5NNeumáticos........................................... 6-21
Número de identificación del vehículo ... 9-1
Números de identificación ...................... 9-1PPaneles, desmontaje y montaje.............. 6-9
Pastillas de freno delantero y trasero, comprobación .................................... 6-25
Pedal de cambio ................................... 3-25
Pedal de freno ...................................... 3-26
Pivotes del basculante, engrase ........... 6-30
Posición del manillar, ajuste ................. 3-38
Puño del acelerador y cable, comprobación y engrase.................... 6-28RRalentí del motor, comprobación ......... 6-20
Rodaje del motor .................................... 5-3
Ruedas.................................................. 6-23SSistema de control de tracción............. 3-27
Sistema de corte del circuito de encendido........................................... 3-43
Sistema inmovilizador ............................. 3-1
Sistema regulador de velocidad ............. 3-6
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-30TTapón del depósito de gasolina ........... 3-29 Testigo de luces de carretera................. 3-4
Testigos y luces de advertencia ............. 3-3
Toma de corriente continua ................. 3-45
Tomas de ventilación del carenado,
apertura y cierre ................................. 3-38
Tubo respiradero/rebose del depósito de combustible ................... 3-31
U1MCS1S0.book Page 2 Thursday, August 8, 2013 11:16 AM

U1MCS1S0.book Page 3 Thursday, August 8, 2013 11:16 AM

PRINTED IN JAPAN2013.09-0.3×1 CR (S)
DIC183
IMPRESO EN PAPEL RECICLADO
Manual original
