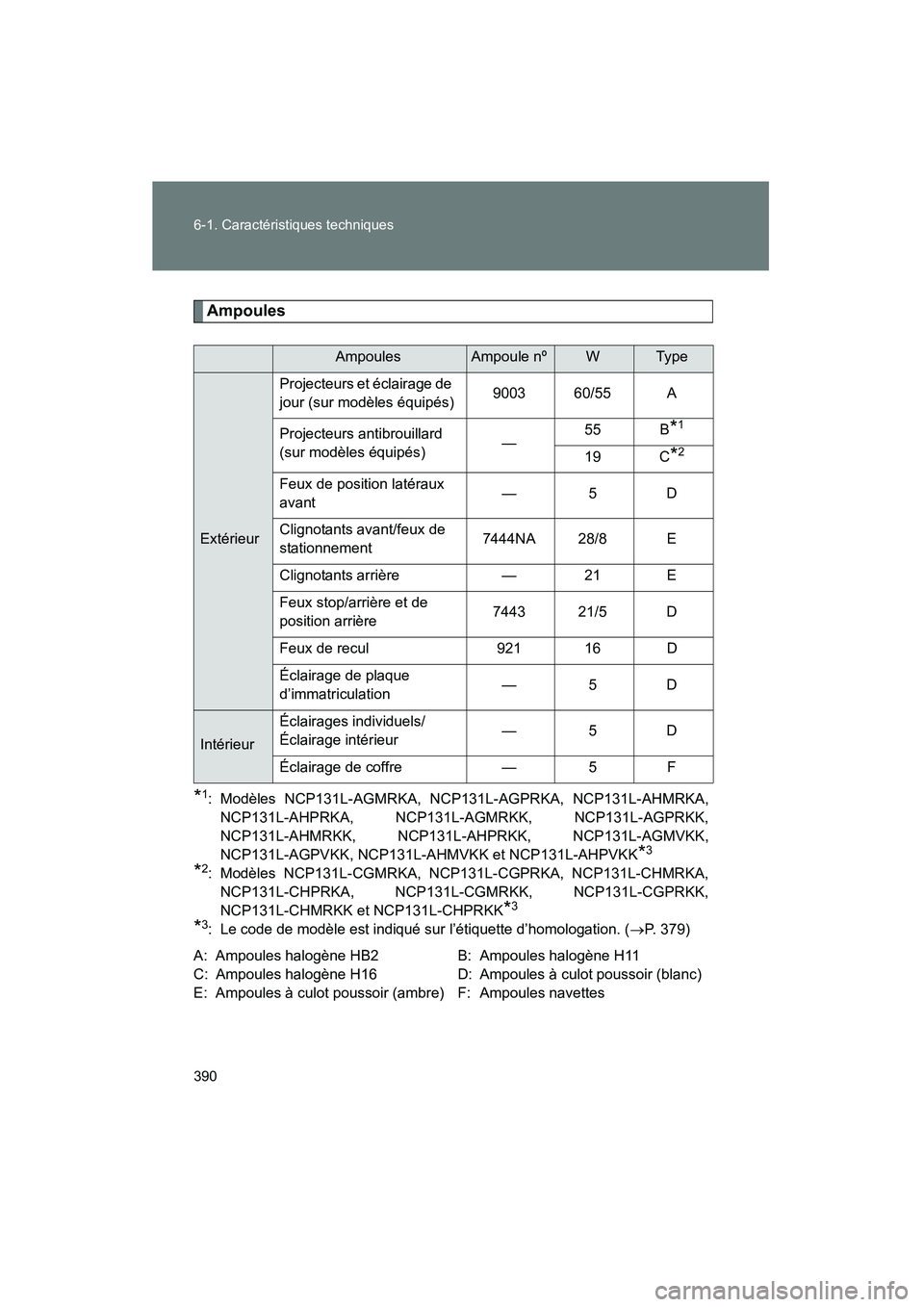

390 6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
Ampoules
*1: Modèles NCP131L-AGMRKA, NCP131L-AGPRKA, NCP131L-AHMRKA,
NCP131L-AHPRKA, NCP131L-AGMRKK, NCP131L-AGPRKK,
NCP131L-AHMRKK, NCP131L-AH PRKK, NCP131L-AGMVKK,
NCP131L-AGPVKK, NCP131L-AHMVKK et NCP131L-AHPVKK
*3
*2: Modèles NCP131L-CGMRKA, NCP131L-CGPRKA, NCP131L-CHMRKA, NCP131L-CHPRKA, NCP131L-CGMRKK, NCP131L-CGPRKK,
NCP131L-CHMRKK et NCP131L-CHPRKK
*3
*3: Le code de modèle est indiqué sur l’étiquette d’homologation. (→P. 379)
A: Ampoules halogène HB2 B: Ampoules halogène H11
C: Ampoules halogène H16 D: Ampoules à culot poussoir (blanc)
E: Ampoules à culot poussoir (ambre) F: Ampoules navettes
AmpoulesAmpoule nºWTy p e
Extérieur Projecteurs et éclairage de
jour (sur modèles équipés)
9003 60/55 A
Projecteurs antibrouillard
(sur modèles équipés) —55 B
*1
19 C*2
Feux de position latéraux
avant
—5D
Clignotants avant/feux de
stationnement 7444NA 28/8 E
Clignotants arrière — 21 E
Feux stop/arrière et de
position arrière 7443 21/5 D
Feux de recul 921 16 D
Éclairage de plaque
d’immatriculation —5D
IntérieurÉclairages individuels/
Éclairage intérieur
—5D
Éclairage de coffre — 5 F

397
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule
Symbole DOT type et numéro d’identification des pneus (TIN)
Symbole DOT
*
Numéro d’identification des
pneus (TIN)
Marque d’identification du
fabricant de pneus
Code de dimensions des
pneus
Code optionnel de type de
pneu du fabricant (3 ou 4
lettres)
Semaine de fabrication
Année de fabrication
*:Le symbole DOT certifie quele pneu est conforme aux
normes de sécurité des
véhicules à moteur du
gouvernement fédéral
américain (Federal Motor
Vehicle Safety Standards).

399
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule

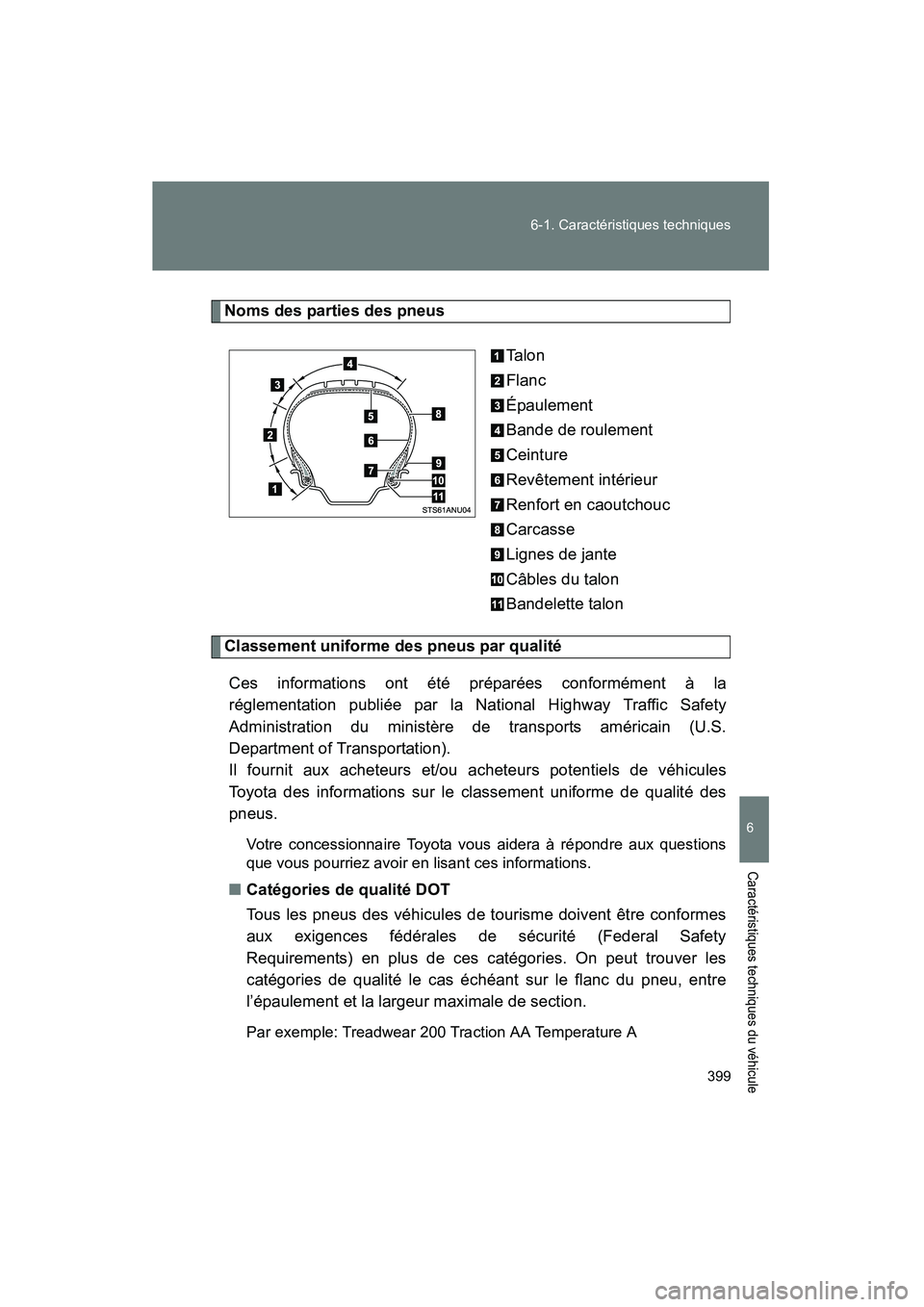

Noms des parties des pneus
Ta l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Revêtement intérieur
Renfort en caoutchouc
Carcasse
Lignes de jante
Câbles du talon
Bandelette talon
Classement uniforme des pneus par qualitéCes informations ont été préparées conformément à la
réglementation publiée par la National Highway Traffic Safety
Administration du ministère de transports américain (U.S.
Department of Transportation).
Il fournit aux acheteurs et/ou acheteurs potentiels de véhicules
Toyota des informations sur le classement uniforme de qualité des
pneus.
Votre concessionnaire Toyota vous aidera à répondre aux questions
que vous pourriez avoir en lisant ces informations.
■ Catégories de qualité DOT
Tous les pneus des véhicules de tourisme doivent être conformes
aux exigences fédérales de sécurité (Federal Safety
Requirements) en plus de ces catégories. On peut trouver les
catégories de qualité le cas échéant sur le flanc du pneu, entre
l’épaulement et la largeur maximale de section.
Par exemple: Treadwear 200 Traction AA Temperature A

401
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule
■
Température A, B, C
Les indices de température sont de A (le plus élevé), B et C, et
représentent la résistance du pneu à la génération de chaleur et sa
capacité à dissiper cette chaleur lors de tests effectués dans des
conditions contrôlées sur une roue d’essai en laboratoire.
Une température élevée soutenue peut causer une dégradation du
matériau du pneu et réduire sa durée de vie et une température
excessive peut causer une brusque défaillance du pneu.
L’indice C correspond à un niveau de performances que doivent
respecter tous les pneus de véhicules de tourisme selon la norme de
sécurité fédérale des véhicules à moteur Nº 109 (Federal Motor
Vehicle Safety Standard).
Les indices B et A offrent des niveaux de performances plus élevés
que le minimum exigé légalement sur la roue de test en laboratoire.
Avertissement: Les indices de température d’un pneu prennent
comme hypothèse que celui-ci est correctement gonflé et n’est pas
surchargé.
Une vitesse excessive, un sous-gonflage ou une charge trop lourde,
séparément ou ensemble, peuvent causer une accumulation de
chaleur et une éventuelle défaillance du pneu.

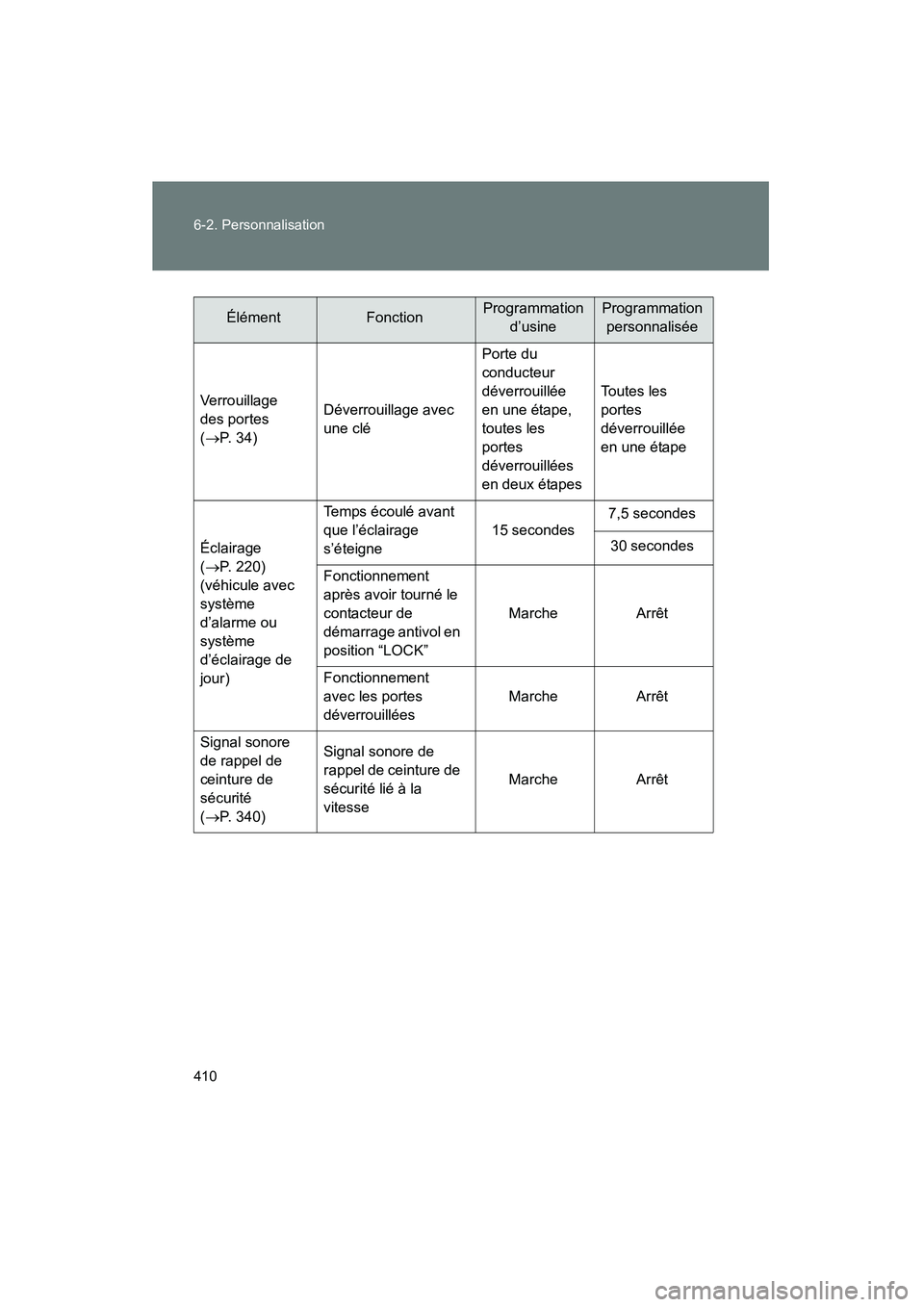

410 6-2. Personnalisation
YARIS_HB_D_52A16D
Verrouillage
des portes
(→ P. 34) Déverrouillage avec
une clé Porte du
conducteur
déverrouillée
en une étape,
toutes les
portes
déverrouillées
en deux étapesToutes les
portes
déverrouillée
en une étape
Éclairage
( → P. 220)
(véhicule avec
système
d’alarme ou
système
d’éclairage de
jour) Temps écoulé avant
que l’éclairage
s’éteigne
15 secondes
7,5 secondes
30 secondes
Fonctionnement
après avoir tourné le
contacteur de
démarrage antivol en
position “LOCK” Marche
Arrêt
Fonctionnement
avec les portes
déverrouillées Marche
Arrêt
Signal sonore
de rappel de
ceinture de
sécurité
( → P. 340) Signal sonore de
rappel de ceinture de
sécurité lié à la
vitesse
Marche
Arrêt
ÉlémentFonctionProgrammation
d’usineProgrammation personnalisée

414
YARIS_HB_D_52A16D
Liste des abréviations
Liste des abréviations/acronymes
ABRÉVIATIONSSIGNIFICATION
A/C Air Conditioning (Climatisation)
ABS Anti-Lock Brake System
(Système de freinage antiblocage)
ACC Accessory (Accessoire)
AI-SHIFT Artificial Intelligence Shift Control
(Mode de passage intelligent des rapports)
ALR Automatic Locking Retractor
(Enrouleur de ceinture de sécurité à blocage
automatique)
CRS Child Restraint System (Siège de sécurité enfant)
ECU Electronic Control Unit (Calculateur électronique)
EDR Event Data Recorder
(Enregistreur de données routières)
ELR Emergency Locking Retractor
(Enrouleur de ceinture de sécurité à blocage
d’urgence)
EPS Electric Power Steering (D irection assistée électrique)
GAWR Gross Axle Weight Ratings
(Poids nominal brut sur essieu)
GVWR Gross Vehicle Weight Rating
(Poids nominal brut du véhicule)
I/M Emission inspection and maintenance
(Entretien et contrôle antipollution)
LATCH Lower Anchors and Tethers for Children
(Ancrages et fixations inférieures pour enfant)
LED Light Emitting Diode (D iode électroluminescente)
M + S Mud + Snow (Boue + Neige)
MMT Methylcyclopentadienyl Manganese Tricarbonyl
(Méthylcyclopentadienyle Manganèse Tricarbonyle)
MTBE Methyl Tertiary Butyl Ether
(Éther méthyl-tertiobutylique)

417

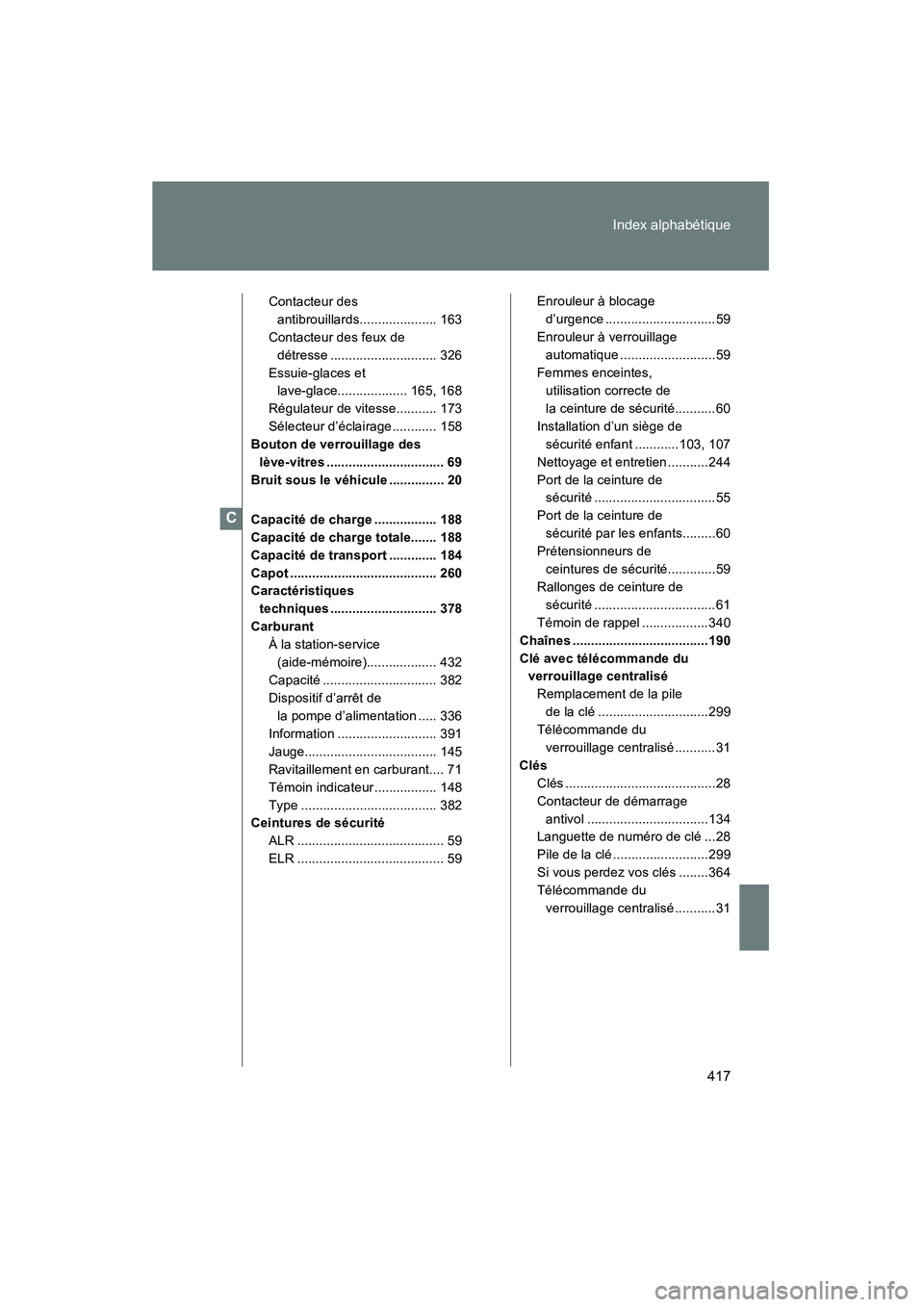

Index alphabétique
YARIS_HB_D_52A16D
Contacteur des
antibrouillards..................... 163
Contacteur des feux de détresse ............................. 326
Essuie-glaces et lave-glace................... 165, 168
Régulateur de vitesse........... 173
Sélecteur d’éclairage ............ 158
Bouton de verrouillage des lève-vitres ................................ 69
Bruit sous le véhicule ............... 20
Capacité de charge ................. 188
Capacité de charge totale....... 188
Capacité de transport ............. 184
Capot ........................................ 260
Caractéristiques techniques ............................. 378
Carburant À la station-service (aide-mémoire)................... 432
Capacité ............................... 382
Dispositif d’arrêt de la pompe d’alimentation ..... 336
Information ........................... 391
Jauge.................................... 145
Ravitaillement en carburant.... 71
Témoin indicateur ................. 148
Type ..................................... 382
Ceintures de sécurité
ALR ........................................ 59
ELR ........................................ 59 Enrouleur à blocage
d’urgence ..............................59
Enrouleur à verrouillage automatique ..........................59
Femmes enceintes, utilisation correcte de
la ceinture de sécurité...........60
Installation d’un siège de sécurité enfant ............103, 107
Nettoyage et entretien ...........244
Port de la ceinture de sécurité .................................55
Port de la ceinture de sécurité par les enfants.........60
Prétensionneurs de ceintures de sécurité.............59
Rallonges de ceinture de sécurité .................................61
Témoin de rappel .................. 340
Chaînes .....................................190
Clé avec télécommande du verrouillage centralisé Remplacement de la pile de la clé ..............................299
Télécommande du
verrouillage centralisé ...........31
Clés Clés .........................................28
Contacteur de démarrage antivol .................................134
Languette de numéro de clé ...28
Pile de la clé ..........................299
Si vous perdez vos clés ........364
Télécommande du
verrouillage centralisé ...........31
C

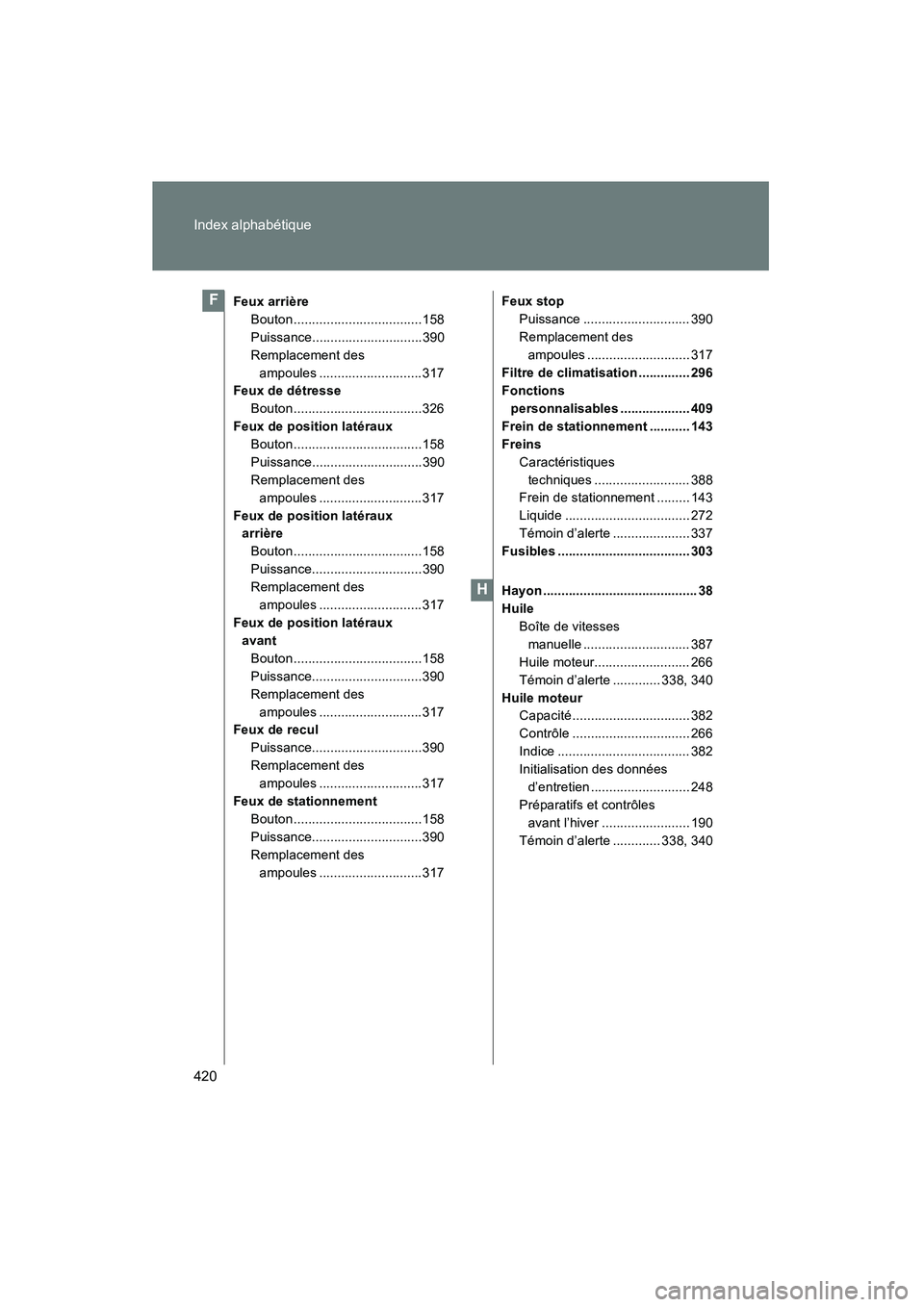

420 Index alphabétique
YARIS_HB_D_52A16D
Feux arrièreBouton ...................................158
Puissance..............................390
Remplacement des ampoules ............................ 317
Feux de détresse
Bouton ...................................326
Feux de position latéraux Bouton ...................................158
Puissance..............................390
Remplacement des ampoules ............................ 317
Feux de position latéraux arrièreBouton ...................................158
Puissance..............................390
Remplacement des ampoules ............................ 317
Feux de position latéraux avantBouton ...................................158
Puissance..............................390
Remplacement des ampoules ............................ 317
Feux de recul
Puissance..............................390
Remplacement des ampoules ............................ 317
Feux de stationnement Bouton ...................................158
Puissance..............................390
Remplacement des ampoules ............................ 317 Feux stop
Puissance ............................. 390
Remplacement des ampoules ............................ 317
Filtre de climatisation .............. 296
Fonctions personnalisables ................... 409
Frein de stationnement ........... 143
Freins Caractéristiques techniques .......................... 388
Frein de stationnement ......... 143
Liquide .................................. 272
Témoin d’alerte ..................... 337
Fusibles .................................... 303
Hayon .......................................... 38
Huile Boîte de vitesses manuelle ............................. 387
Huile moteur.......................... 266
Témoin d’alerte ............. 338, 340
Huile moteur Capacité ................................ 382
Contrôle ................................ 266
Indice .................................... 382
Initialisation des données
d’entretien ........................... 248
Préparatifs et contrôles avant l’hiver ........................ 190
Témoin d’alerte ............. 338, 340F
