2014 Peugeot Boxer Manuel du propriétaire (in French)

Fusible défectueux
135
AIDE RAPIDE
8
Fusibles A (ampères) Affectation
12 7,5 Feu de croisement droit
13 7,5 Feu de croisement gauche
31 7,5 Alimentation relais
32 10 Eclairage habitacle
33 15 Prise 12 V arrière
34 - Inutilisé
35 7,5 Feux de recul - Sonde présence d'eau dans gazole
36 15 Commande verrouillage centralisé - Batterie
37 7,5 Contacteur feux de stop - Troisième feu stop - Combiné
38 10 Alimentation relais
39 10 Autoradio - Prise diagnostic - Sirène alarme - Commandes chauffage additionnel programmable -
Commandes air conditionné - Chrono tachygraphe - Batterie
40 15 Dégivrage : lunette arrière (gauche), rétroviseur côté \
conducteur
41 15 Dégivrage : lunette arrière (droite), rétroviseur côté \
passager
42 7,5 Calculateur et capteur ABS - Capteur ASR - Capteur CDS - Contacteur feux de stop
43 30 Moteur essuie-vitre avant
44 20 Allume-cigares - Prise 12 V avant
45 7,5 Commandes portes
46 - Inutilisé
47 20 Moteur lève-vitre conducteur
48 20 Moteur lève-vitre passager
49 7,5 Autoradio - Commandes poste de conduite - Lève-vitre côté condu\
cteur
50 7,5 Boîtier airbags et prétensionneurs
51 7,5 Chrono tachygraphe - Régulateur de vitesse - Commandes air conditionn\
é
52 7,5 Alimentation relais optionnelle
53 7,5 Combiné - Feu antibrouillard arrière

Fusible défectueux
136 Fusibles A (ampères) Affectation
54 - Inutilisé
55 15 Sièges chauffants
56 15 Prise 12 V passagers arrière
57 10 Chauffage additionnel programmable
58 10 Feux de position latéraux
59 7,5 Suspension pneumatique
60 - Inutilisé
61 - Inutilisé
62 - Inutilisé
63 10 Commutateur chauffage additionnel programmable
64 - Inutilisé
65 30 Pulseur chauffage additionnel programmable
Fusibles montant passager
Déclippez le couvercle.
Après intervention, refermez très
soigneusement le couvercle.

Fusible défectueux
137
AIDE RAPIDE
8

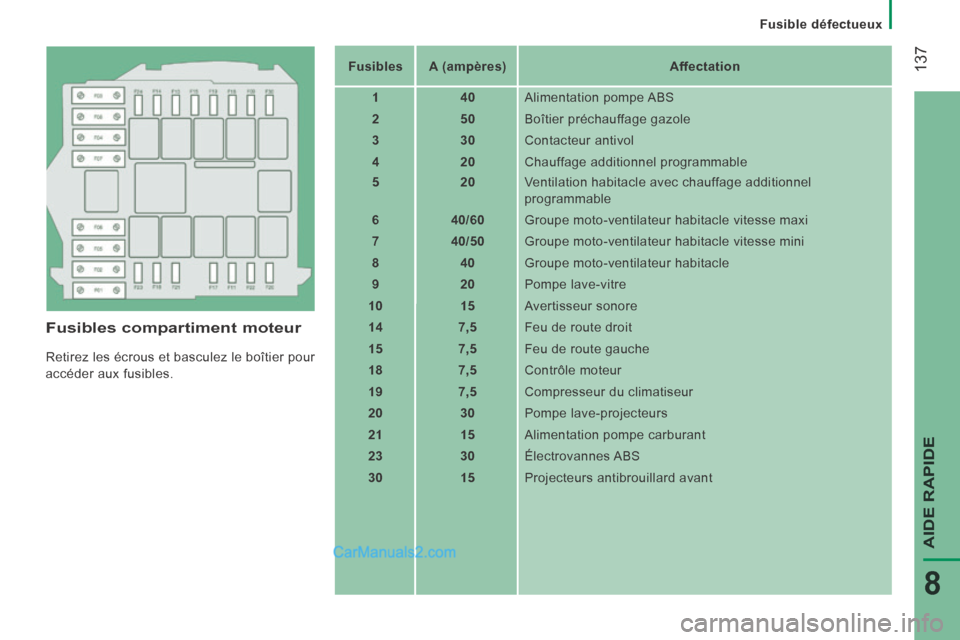

Fusibles compartiment moteur
Retirez les écrous et basculez le boîtier pour
accéder aux fusibles. Fusibles
A (ampères) Affectation
1 40 Alimentation pompe ABS
2 50 Boîtier préchauffage gazole
3 30 Contacteur antivol
4 20 Chauffage additionnel programmable
5 20 Ventilation habitacle avec chauffage additionnel
programmable
6 40/60 Groupe moto-ventilateur habitacle vitesse maxi
7 40/50 Groupe moto-ventilateur habitacle vitesse mini
8 40 Groupe moto-ventilateur habitacle
9 20 Pompe lave-vitre
10 15 Avertisseur sonore
14 7,5 Feu de route droit
15 7,5 Feu de route gauche
18 7,5 Contrôle moteur
19 7,5 Compresseur du climatiseur
20 30 Pompe lave-projecteurs
21 15 Alimentation pompe carburant
23 30 Électrovannes ABS
30 15 Projecteurs antibrouillard avant

Ampoule ou lampe défaillante
138 Lors d'un lavage haute-pression sur
des salissures persistantes, n'insistez
pas sur les projecteurs, les feux et leur
contour pour éviter de détériorer leur vernis
et leur joint d'étanchéité.
CHANGER UNE LAMPE
Types d'ampoule ou lampe
Différents types d'ampoule ou de lampe sont
installés sur votre véhicule.
Pour les retirer :
Type A Ampoule totalement en verre : tirez doucement, car elle est
montée par pression.
Type B Ampoule à baïonnette : appuyez sur l'ampoule, puis tournez-
la dans le sens contraire des
aiguilles d'une montre.
Type C Ampoule cylindrique : écartez les contacts. Pour retirer ou remonter les vis, utilisez
le tournevis rangé dans la boîte à outils
sous le siège passager avant.
Effectuez les opérations en sens inverse
pour la remise en place de chaque lampe ou
ampoule.
Type D - E Lampe halogène : dégagez le ressort de blocage de son
logement.
Remplacez toujours une ampoule
ou une lampe défectueuse par une
ampoule ou une lampe neuve ayant les
mêmes référence et caractéristiques.

Ampoule ou lampe défaillante
139
AIDE RAPIDE
8
1 - Feux de route
Type D, H7 - 55W
- Ôtez le couvercle en tirant la languette en caoutchouc.
- Débranchez le connecteur électrique.
- Dégagez le ressort de blocage en appuyant sur la pince centrale.
- Remplacez la lampe en veillant à bien faire correspondre la partie métallique
avec la rainure présente sur le feu. 2 - Feux de croisement
Type D, H7 - 55W
- Ôtez le couvercle en tirant la languette
en caoutchouc.
- Débranchez le connecteur électrique.
- Dégagez le ressort de blocage en appuyant sur la pince centrale.
- Remplacez la lampe en veillant à bien faire correspondre la partie métallique
avec les rainures présentes sur le feu. Feux avant
Ouvrez le capot moteur.
Pour accéder aux lampes et ampoules,
passez la main derrière le bloc optique. Si
nécessaire, vous pouvez déposer le bloc
optique :
- Débranchez le connecteur électrique en
retirant sa bague de verrouillage.
- Retirez les deux vis de fixation du bloc optique.
- Déplacez le bloc optique vers le centre du véhicule pour l'extraire de ses
glissières.
Côté gauche, faites attention à la béquille de capot. 3 - Indicateurs de direction
Type A, WY21W - 21W
- Ôtez le couvercle en tirant la languette
en caoutchouc.
- Tournez le porte ampoule d'un quart de tour, dans le sens inverse des aiguilles
d'une montre.
- Remplacez l'ampoule.

Ampoule ou lampe défaillante
140
Le changement des lampes à halogène
doit se faire projecteur éteint depuis
quelques minutes (risque de brûlure grave).
Ne touchez pas directement la lampe
avec les doigts, utilisez des chiffons non
pelucheux.
A la fin de chaque opération, vérifiez le bon
fonctionnement des feux.
5 - Projecteurs antibrouillard
Type E, H1 - 55W
- Braquez la direction complètement à gauche.
- Retirez la vis, située dans le passage de roue, puis ouvrez le volet.
- Ôtez le couvercle.
- Débranchez le connecteur électrique.
- Dégagez le ressort de blocage en appuyant sur les deux pinces.
- Remplacez la lampe en veillant à bien faire correspondre la partie métallique
avec les rainures présentes sur le feu.
Feux diurnes à LED
Ces diodes électroluminescentes (LED)
servent à la fois de feux diurnes et de feux
de position.
Si votre véhicule est équipé de feux diurnes
à LED, consultez le réseau PEUGEOT. 4 - Feux de position/diurnes
Type A, W21/5W - 21W et 5W
- Ôtez le couvercle en tirant la languette
en caoutchouc.
- Tournez le porte ampoule d'un quart de tour, dans le sens inverse des aiguilles
d'une montre.
- Remplacez l'ampoule.

Ampoule ou lampe défaillante
141
AIDE RAPIDE
8

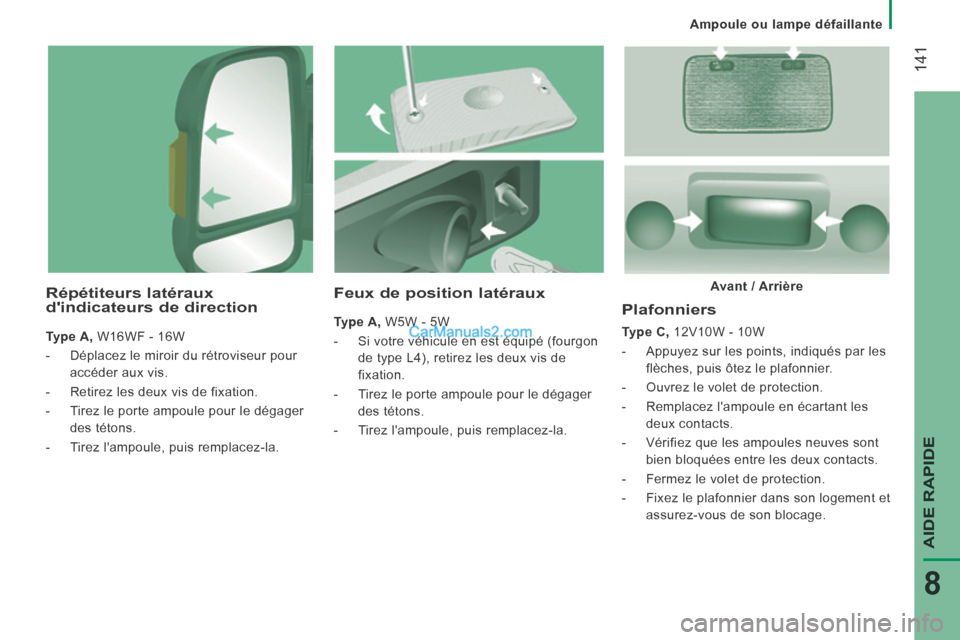

Plafonniers
Type C, 12V10W - 10W
- Appuyez sur les points, indiqués par les flèches, puis ôtez le plafonnier.
- Ouvrez le volet de protection.
- Remplacez l'ampoule en écartant les deux contacts.
- Vérifiez que les ampoules neuves sont bien bloquées entre les deux contacts.
- Fermez le volet de protection.
- Fixez le plafonnier dans son logement et assurez-vous de son blocage.
Feux de position latéraux
Type A, W5W - 5W
- Si votre véhicule en est équipé (fourgon de type L4), retirez les deux vis de
fixation.
- Tirez le porte ampoule pour le dégager des tétons.
- Tirez l'ampoule, puis remplacez-la.
Répétiteurs latéraux d'indicateurs de direction
Type A, W16WF - 16W
- Déplacez le miroir du rétroviseur pour accéder aux vis.
- Retirez les deux vis de fixation.
- Tirez le porte ampoule pour le dégager des tétons.
- Tirez l'ampoule, puis remplacez-la. Avant / Arrière

Ampoule ou lampe défaillante
142
Feux arrière
Pour plus d'informations sur les ampoules,
reportez-vous au tableau "Types d'ampoule
ou de lampe".
Effectuez les opérations en sens inverse
pour la remise en place de chaque ampoule.
1. Feux stop
Type B, P21W - 21W
2. Feux stop/position
Type B, P21/5W - 21W et 5W
3. Indicateurs de direction
Type B, PY21W - 21W
4. Feux de recul
Type A, W16W - 16W
5. Feu antibrouillard
Type A, W16W - 16W - Repérez l'ampoule défaillante, puis
ouvrez les portes arrière.
- Déposez la trappe d'accès correspondante en retirant ses sept vis
de fixation (fourgon)
ou
Déposez la trappe d'accès correspondante en tirant sa poignée
pour la déclipper (combi). - Débranchez le connecteur électrique en
appuyant sur sa languette centrale.
- Retirez les deux écrous de fixation du bloc transparent.
- De l'extérieur, tirez le bloc transparent.
- Retirez les six vis de fixation du porte ampoule.
- Ecartez les trois languettes de maintien et sortez le porte ampoule de son
logement.
- Remplacez l'ampoule.
