Fusible defectuoso
135
AYUDA RÁPIDA
8

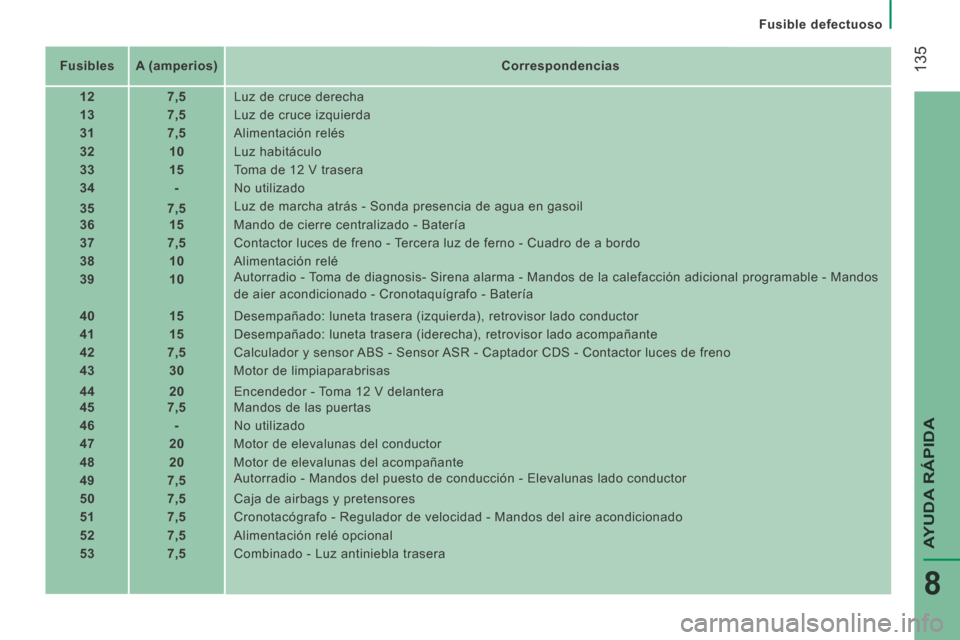

Fusibles A (amperios) Correspondencias
12 7,5 Luz de cruce derecha
13 7,5 Luz de cruce izquierda
31 7,5 Alimentación relés
32 10 Luz habitáculo
33 15 Toma de 12 V trasera
34 - No utilizado
35 7,5 Luz de marcha atrás - Sonda presencia de agua en gasoil
36 15 Mando de cierre centralizado - Batería
37 7,5 Contactor luces de freno - Tercera luz de ferno - Cuadro de a bordo
38 10 Alimentación relé
39 10 Autorradio - Toma de diagnosis- Sirena alarma - Mandos de la calefacción adicional \
programable - Mandos
de aier acondicionado - Cronotaquígrafo - Batería
40 15 Desempañado: luneta trasera (izquierda), retrovisor lado conductor
41 15 Desempañado: luneta trasera (iderecha), retrovisor lado acompaña\
nte
42 7,5 Calculador y sensor ABS - Sensor ASR - Captador CDS - Contactor luces de freno
43 30 Motor de limpiaparabrisas
44 20 Encendedor - Toma 12 V delantera
45 7,5 Mandos de las puertas
46 - No utilizado
47 20 Motor de elevalunas del conductor
48 20 Motor de elevalunas del acompañante
49 7,5 Autorradio - Mandos del puesto de conducción - Elevalunas lado conduc\
tor
50 7,5 Caja de airbags y pretensores
51 7,5 Cronotacógrafo - Regulador de velocidad - Mandos del aire acondiciona\
do
52 7,5 Alimentación relé opcional
53 7,5 Combinado - Luz antiniebla trasera
Page 138 of 240
Fusible defectuoso
136 Fusibles A (amperios) Correspondencias
54 - No utilizado
55 15 Asientos térmicos
56 15 Toma 12 V pasajeros traseros
57 10 Calefacción adicional programable
58 10 Luces de posición laterales
59 7,5 Suspensión neumática
60 - No utilizado
61 - No utilizado
62 - No utilizado
63 10 Conmutador calefacción adicional programable
64 - No utilizado
65 30 Impulsor calefacción adicional programable

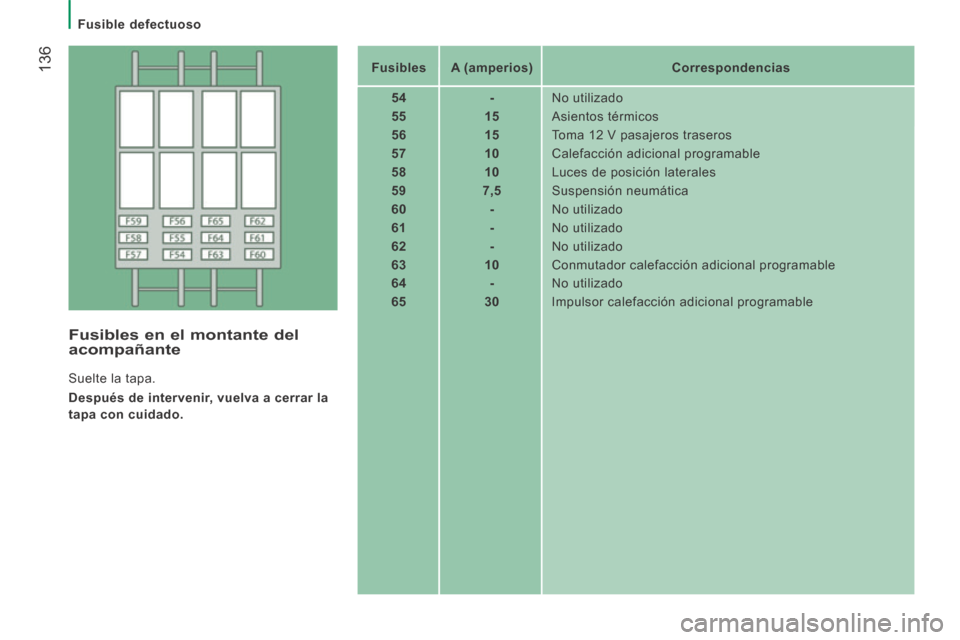

Fusibles en el montante del acompañante
Suelte la tapa .
Después de intervenir, vuelva a cerrar la
tapa con cuidado.
Page 139 of 240
Fusible defectuoso
137
AYUDA RÁPIDA
8

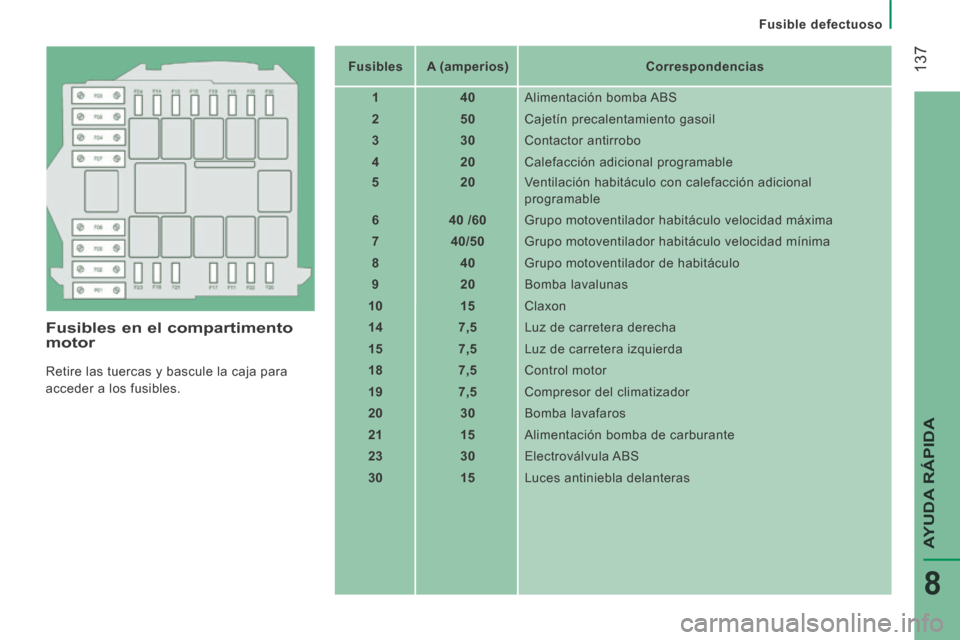

Fusibles en el compartimento motor
Retire las tuercas y bascule la caja para
acceder a los fusibles. Fusibles
A (amperios) Correspondencias
1 40 Alimentación bomba ABS
2 50 Cajetín precalentamiento gasoil
3 30 Contactor antirrobo
4 20 Calefacción adicional programable
5 20 Ventilación habitáculo con calefacción adicional
programable
6 40 /60 Grupo motoventilador habitáculo velocidad máxima
7 40/50 Grupo motoventilador habitáculo velocidad mínima
8 40 Grupo motoventilador de habitáculo
9 20 Bomba lavalunas
10 15 Claxon
14 7,5 Luz de carretera derecha
15 7,5 Luz de carretera izquierda
18 7,5 Control motor
19 7,5 Compresor del climatizador
20 30 Bomba lavafaros
21 15 Alimentación bomba de carburante
23 30 Electroválvula ABS
30 15 Luces antiniebla delanteras
Page 140 of 240

Bombilla o lámpara defectuosa
138 Al efectuar un lavado a alta
presión para eliminar las manchas
persistentes, no insista en los faros, en las
luces ni en su contorno para evitar deteriorar
su barniz y su junta de estanqueidad.
CAMBIAR UNA LÁMPARA
Tipos de bombillas o lámparas
El vehículo va equipado con diferentes tipos
de bombillas o de lámparas:
Para retirarlas:
Tipo A Lámpara totalmente de cristal: tire suavemente, ya que va
montada a presión.
Tipo B Lámpara con bayoneta: presione la lámpara y retírela girándola
en el sentido contrario a las
agujas de un reloj.
Tipo C Lámpara cilíndrica: separe los contactos. Para extraer o montar los tornillos,
utilice el destornillador guardado en
la caja de herramientas bajo el asiento del
acompañante.
Efectúe las operaciones en sentido contrario
para colocar en el lugar correspondiente
cada lámpara o bombilla.
Tipo D-E Lámpara halógena: saque el resorte de bloqueo de su
emplazamiento.
Sustituya siempre una bombilla o una
lámpara defectuosa por una bombilla o
una lámpara nueva con la misma referencia
y las mismas características.
Page 141 of 240

Bombilla o lámpara defectuosa
139
AYUDA RÁPIDA
8
1 - Luces de carretera
Tipo D , H7-55W
- Quite la tapa tirando de la lengüeta de goma.
- Desconecte el conector eléctrico.
- Saque el resorte de bloqueo presionando en la pinza central.
- Sustituya la lámpara teniendo sumo cuidado en que la parte metálica
corresponda con la ranura presente en
el piloto. 2 - Luces de cruce
Tipo D , H7-55W
- Quite la tapa tirando de la lengüeta de
goma.
- Desconecte el conector eléctrico.
- Saque el resorte de bloqueo presionando en la pinza central.
- Sustituya la lámpara teniendo sumo cuidado en que la parte metálica
corresponda con las ranuras presentes

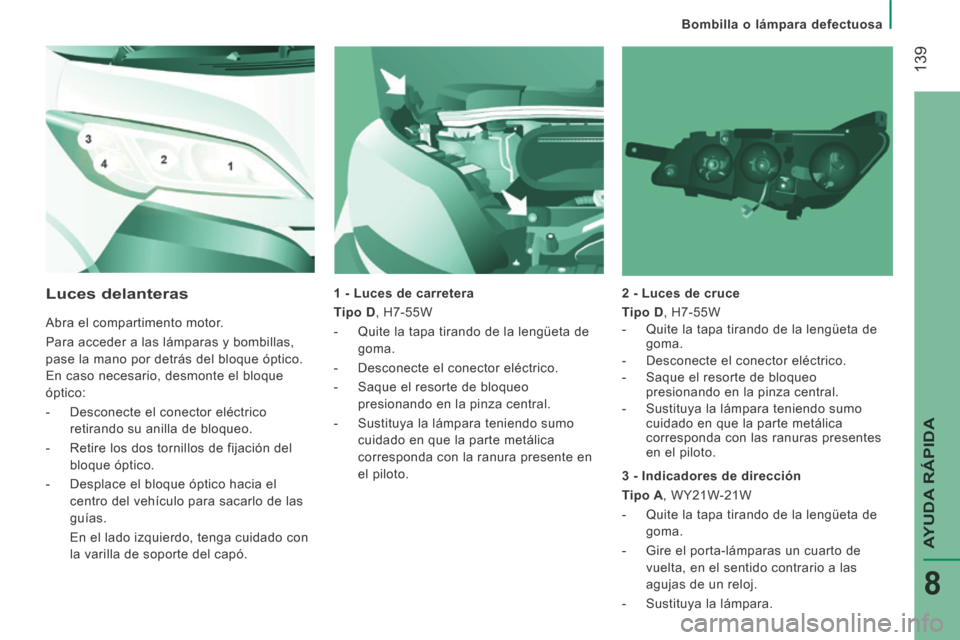

en el piloto. Luces delanteras
Abra el compartimento motor.
Para acceder a las lámparas y bombillas,
pase la mano por detrás del bloque óptico.
En caso necesario, desmonte el bloque
óptico:
- Desconecte el conector eléctrico
retirando su anilla de bloqueo.
- Retire los dos tornillos de fijación del bloque óptico.
- Desplace el bloque óptico hacia el centro del vehículo para sacarlo de las
guías.
En el lado izquierdo, tenga cuidado con la varilla de soporte del capó. 3 - Indicadores de dirección
Tipo A , WY21W-21W
- Quite la tapa tirando de la lengüeta de
goma.
- Gire el porta-lámparas un cuarto de vuelta, en el sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara.
Page 142 of 240

Bombilla o lámpara defectuosa
140
El cambio de las lámparas halógenas
debe efectuarse con el faro apagado
desde al menos unos minutos (riesgo de
quemadura grave). No toque directamente
la lámpara con los dedos, utilice paños sin
pelusas.
Al final de cada operación, verifique el buen
funcionamiento de las luces.

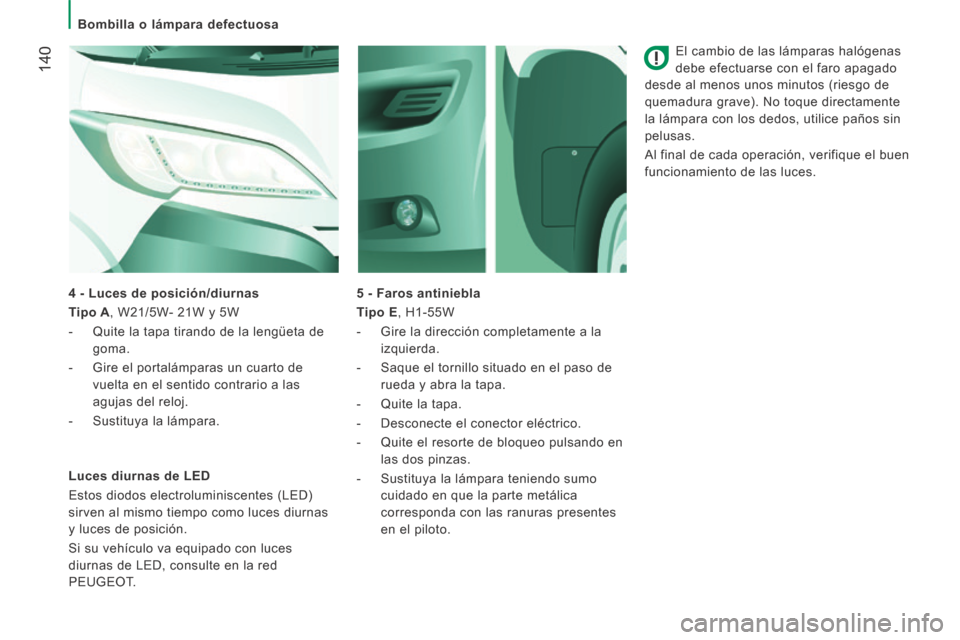

5 - Faros antiniebla
Tipo E , H1-55W
- Gire la dirección completamente a la izquierda.
- Saque el tornillo situado en el paso de rueda y abra la tapa.
- Quite la tapa.
- Desconecte el conector eléctrico.
- Quite el resorte de bloqueo pulsando en las dos pinzas.
- Sustituya la lámpara teniendo sumo cuidado en que la parte metálica
corresponda con las ranuras presentes
en el piloto.
Luces diurnas de LED
Estos diodos electroluminiscentes (LED)
sirven al mismo tiempo como luces diurnas
y luces de posición.
Si su vehículo va equipado con luces
diurnas de LED, consulte en la red
PEUGEOT. 4 - Luces de posición/diurnas
Tipo A , W21/5W- 21W y 5W
- Quite la tapa tirando de la lengüeta de
goma.
- Gire el portalámparas un cuarto de vuelta en el sentido contrario a las
agujas del reloj.
- Sustituya la lámpara.
Page 143 of 240
Bombilla o lámpara defectuosa
141
AYUDA RÁPIDA
8
Luces de techo
Tipo C , 12V10W-10W
- Pulse en los puntos, indicados por las flechas, y saque la luz de techo.
- Abra la tapa de protección.
- Sustituya la lámpara separando los dos contactos.
- Compruebe que las lámparas nuevas están bien bloqueadas entre los dos
contactos.
- Cierre la tapa de protección.
- Fije la luz de techo en su emplazamiento y asegúrese de su bloqueo.

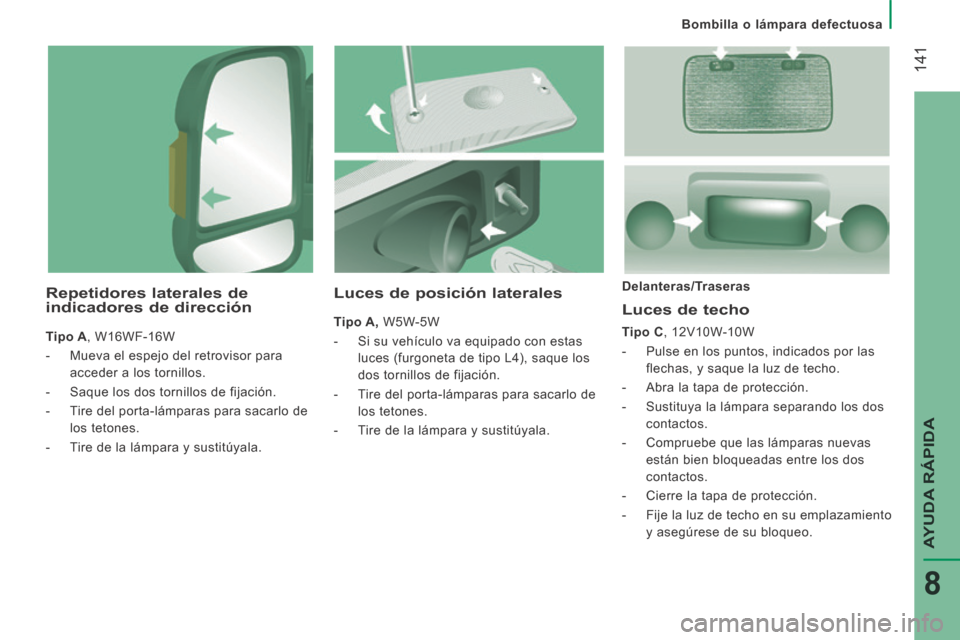

Luces de posición laterales
Tipo A, W5W-5W
- Si su vehículo va equipado con estas luces (furgoneta de tipo L4), saque los
dos tornillos de fijación.
- Tire del porta-lámparas para sacarlo de los tetones.
- Tire de la lámpara y sustitúyala.
Repetidores laterales de indicadores de dirección
Tipo A , W16WF-16W
- Mueva el espejo del retrovisor para acceder a los tornillos.
- Saque los dos tornillos de fijación.
- Tire del porta-lámparas para sacarlo de los tetones.
- Tire de la lámpara y sustitúyala. Delanteras/Traseras
Page 144 of 240

Bombilla o lámpara defectuosa
142

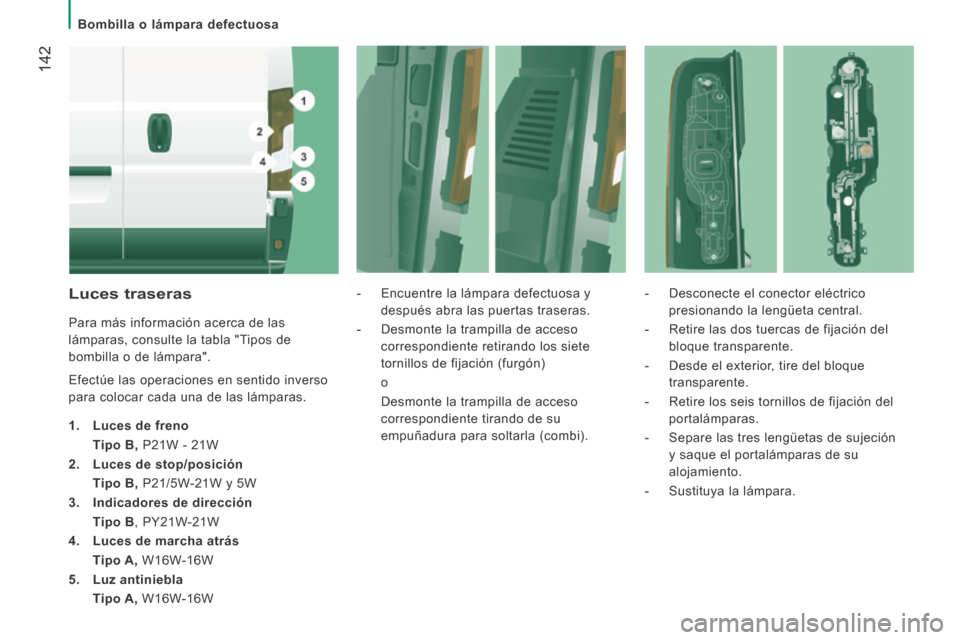

Luces traseras
Para más información acerca de las
lámparas, consulte la tabla "Tipos de
bombilla o de lámpara".
Efectúe las operaciones en sentido inverso
para colocar cada una de las lámparas.
1. Luces de freno
Tipo B, P21W - 21W
2. Luces de stop/posición
Tipo B, P21/5W-21W y 5W
3. Indicadores de dirección
Tipo B , PY21W-21W
4. Luces de marcha atrás
Tipo A, W16W-16W
5. Luz antiniebla
Tipo A, W16W-16W - Encuentre la lámpara defectuosa y
después abra las puertas traseras.
- Desmonte la trampilla de acceso correspondiente retirando los siete
tornillos de fijación (furgón)
o
Desmonte la trampilla de acceso correspondiente tirando de su
empuñadura para soltarla (combi). - Desconecte el conector eléctrico
presionando la lengüeta central.
- Retire las dos tuercas de fijación del bloque transparente.
- Desde el exterior, tire del bloque transparente.
- Retire los seis tornillos de fijación del portalámparas.
- Separe las tres lengüetas de sujeción y saque el portalámparas de su
alojamiento.
- Sustituya la lámpara.
