2014 Peugeot Bipper Priročnik za lastnika (in Slovenian)

151
7
PRAKTIČNE INFORMACIJE

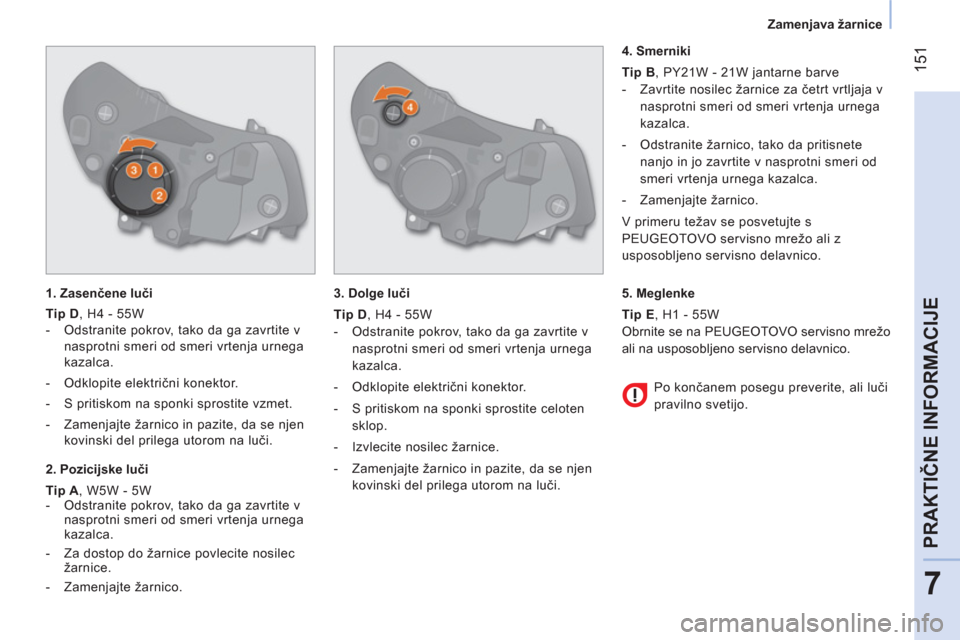

Zamenjava žarnice


1. Zasenčene luči

Tip D
, H4 - 55W


- Odstranite pokrov, tako da ga zavrtite v
nasprotni smeri od smeri vrtenja urnega
kazalca.

- Odklopite električni konektor.

- S pritiskom na sponki sprostite vzmet.

- Zamenjajte žarnico in pazite, da se njen
kovinski del prilega utorom na luči.


2. Pozicijske luči

Tip A
, W5W - 5W


- Odstranite pokrov, tako da ga zavrtite v
nasprotni smeri od smeri vrtenja urnega
kazalca.

- Za dostop do žarnice povlecite nosilec
žarnice.

- Zamenjajte žarnico.

3. Dolge luči

Tip D
, H4 - 55W


- Odstranite pokrov, tako da ga zavrtite v
nasprotni smeri od smeri vrtenja urnega
kazalca.

- Odklopite električni konektor.

- S pritiskom na sponki sprostite celoten
sklop.

- Izvlecite nosilec žarnice.

- Zamenjajte žarnico in pazite, da se njen
kovinski del prilega utorom na luči.

4. Smerniki

Tip B
, PY21W - 21W jantarne barve


- Zavrtite nosilec žarnice za četrt vrtljaja v
nasprotni smeri od smeri vrtenja urnega
kazalca.

- Odstranite žarnico, tako da pritisnete
nanjo in jo zavrtite v nasprotni smeri od
smeri vrtenja urnega kazalca.

- Zamenjajte žarnico.
V primeru težav se posvetujte s
PEUGEOTOVO servisno mrežo ali z
usposobljeno servisno delavnico.

Po končanem posegu preverite, ali luči
pravilno svetijo.

5. Meglenke

Tip E
, H1 - 55W
Obrnite se na PEUGEOTOVO servisno mrežo
ali na usposobljeno servisno delavnico.

152



Zamenjava žarnice

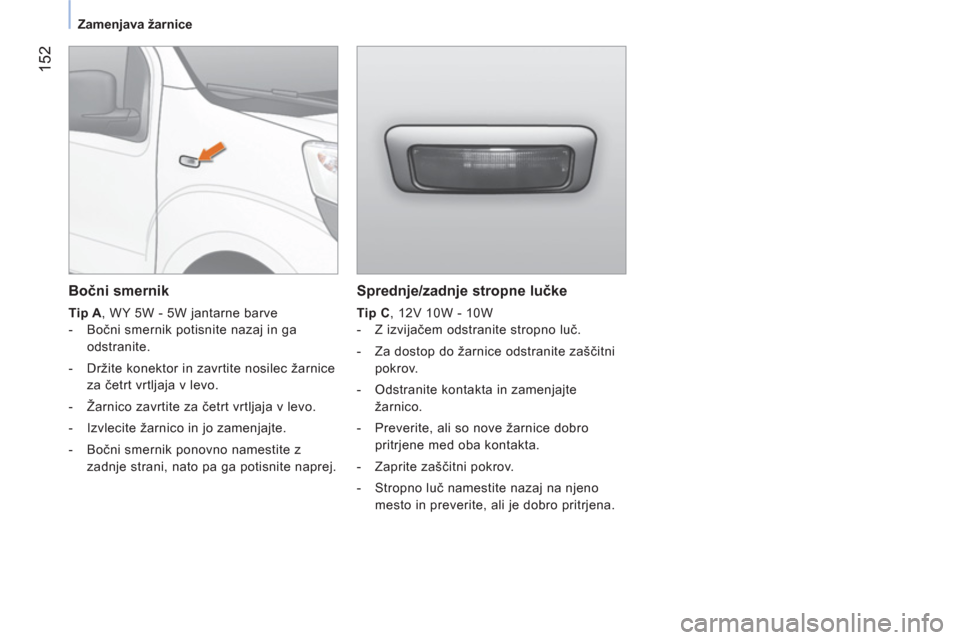

Sprednje/zadnje stropne lučke


Tip C
, 12V 10W - 10W


- Z izvijačem odstranite stropno luč.

- Za dostop do žarnice odstranite zaščitni
pokrov.

- Odstranite kontakta in zamenjajte
žarnico.

- Preverite, ali so nove žarnice dobro
pritrjene med oba kontakta.

- Zaprite zaščitni pokrov.

- Stropno luč namestite nazaj na njeno
mesto in preverite, ali je dobro pritrjena.



Bočni smernik


Tip A
, WY 5W - 5W jantarne barve


- Bočni smernik potisnite nazaj in ga
odstranite.

- Držite konektor in zavrtite nosilec žarnice
za četrt vrtljaja v levo.

- Žarnico zavrtite za četrt vrtljaja v levo.

- Izvlecite žarnico in jo zamenjajte.

- Bočni smernik ponovno namestite z
zadnje strani, nato pa ga potisnite naprej.

153
7
PRAKTIČNE INFORMACIJE



Zamenjava žarnice

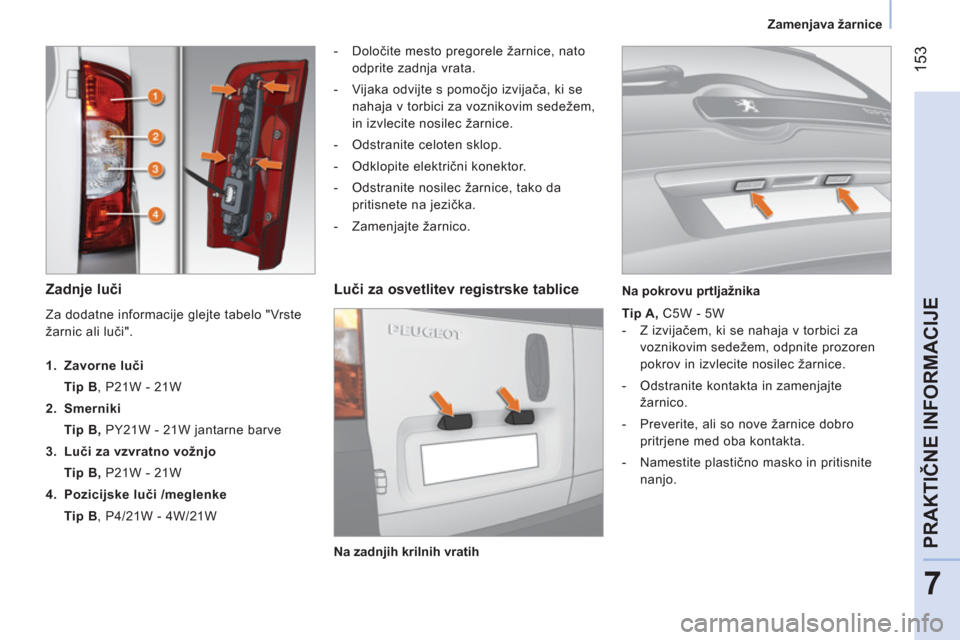

Zadnje luči



- Določite mesto pregorele žarnice, nato
odprite zadnja vrata.

- Vijaka odvijte s pomočjo izvijača, ki se
nahaja v torbici za voznikovim sedežem,
in izvlecite nosilec žarnice.

- Odstranite celoten sklop.

- Odklopite električni konektor.

- Odstranite nosilec žarnice, tako da
pritisnete na jezička.

- Zamenjajte žarnico.


Luči za osvetlitev registrske tablice


Tip A,
C5W - 5W


- Z izvijačem, ki se nahaja v torbici za
voznikovim sedežem, odpnite prozoren
pokrov in izvlecite nosilec žarnice.

- Odstranite kontakta in zamenjajte
žarnico.

- Preverite, ali so nove žarnice dobro
pritrjene med oba kontakta.

- Namestite plastično masko in pritisnite
nanjo.
Za dodatne informacije glejte tabelo "Vrste
žarnic ali luči".



1.
Zavorne luči
Tip B
, P21W - 21W

2.
Smerniki
Tip B,
PY21W - 21W jantarne barve

3.
Luči za vzvratno vožnjo
Tip B,
P21W - 21W

4.
Pozicijske luči
/meglenke
Tip B
, P4/21W - 4W/21W

Na zadnjih krilnih vratih
Na pokrovu prtljažnika

154



Zamenjava žarnice

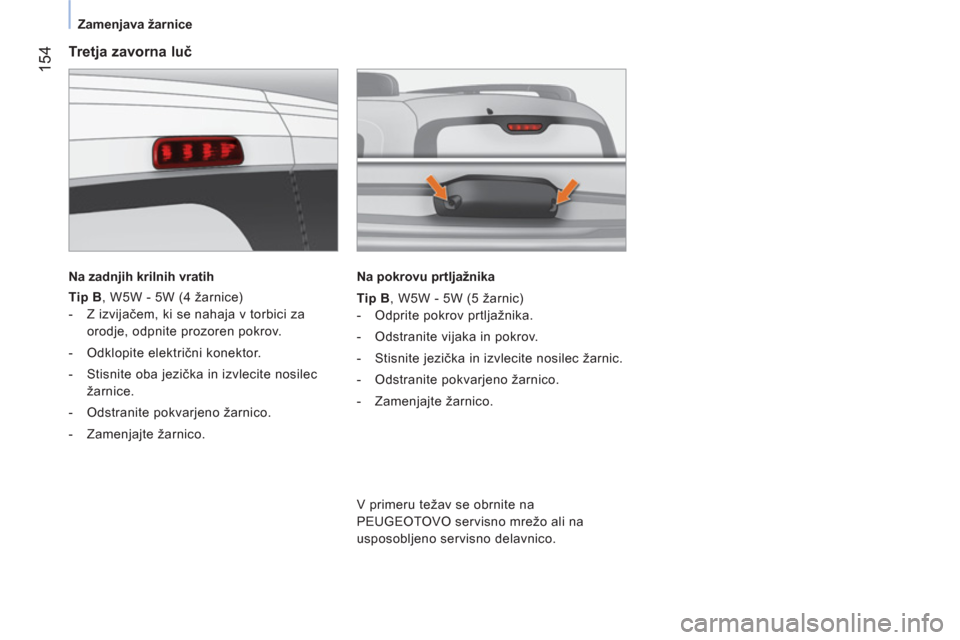

Tretja zavorna luč


Na zadnjih krilnih vratih


Tip B
, W5W - 5W (4 žarnice)


- Z izvijačem, ki se nahaja v torbici za
orodje, odpnite prozoren pokrov.

- Odklopite električni konektor.

- Stisnite oba jezička in izvlecite nosilec
žarnice.

- Odstranite pokvarjeno žarnico.

- Zamenjajte žarnico.

Na pokrovu prtljažnika

Tip B, W5W - 5W (5 žarnic)


- Odprite pokrov prtljažnika.

- Odstranite vijaka in pokrov.

- Stisnite jezička in izvlecite nosilec žarnic.

- Odstranite pokvarjeno žarnico.

- Zamenjajte žarnico.


V primeru težav se obrnite na
PEUGEOTOVO servisno mrežo ali na
usposobljeno servisno delavnico.

155
7
PRAKTIČNE INFORMACIJE

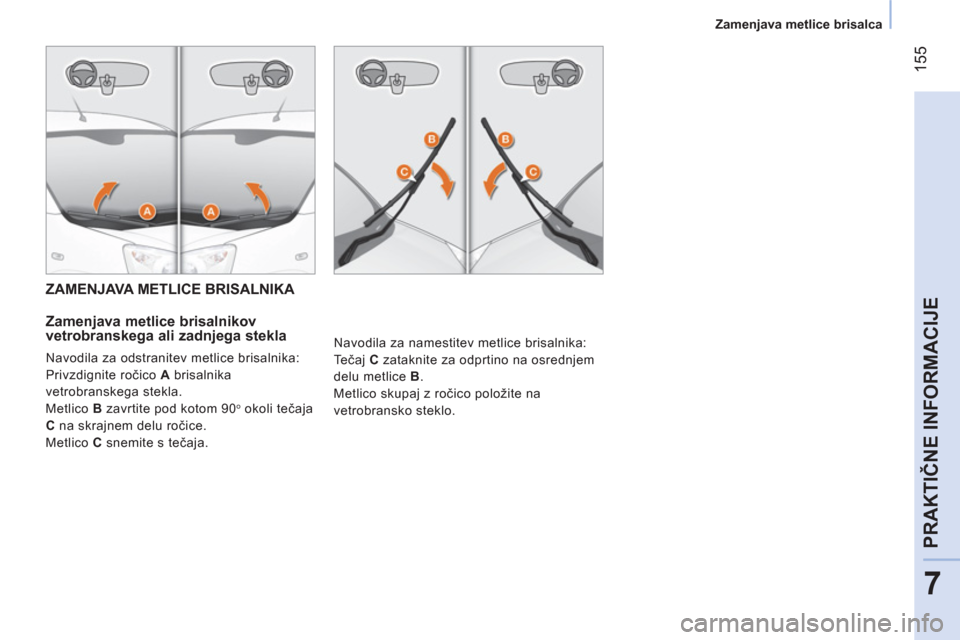

Zamenjava metlice brisalca




ZAMENJAVA METLICE BRISALNIKA

Zamenjava metlice brisalnikov
vetrobranskega ali zadnjega stekla
Navodila za odstranitev metlice brisalnika:
Privzdignite ročico A
brisalnika
vetrobranskega stekla.
Metlico B
zavrtite pod kotom 90
o okoli tečaja
C
na skrajnem delu ročice.
Metlico C
snemite s tečaja. Navodila za namestitev metlice brisalnika:
Tečaj C
zataknite za odprtino na osrednjem
delu metlice B
.
Metlico skupaj z ročico položite na
vetrobransko steklo.

156

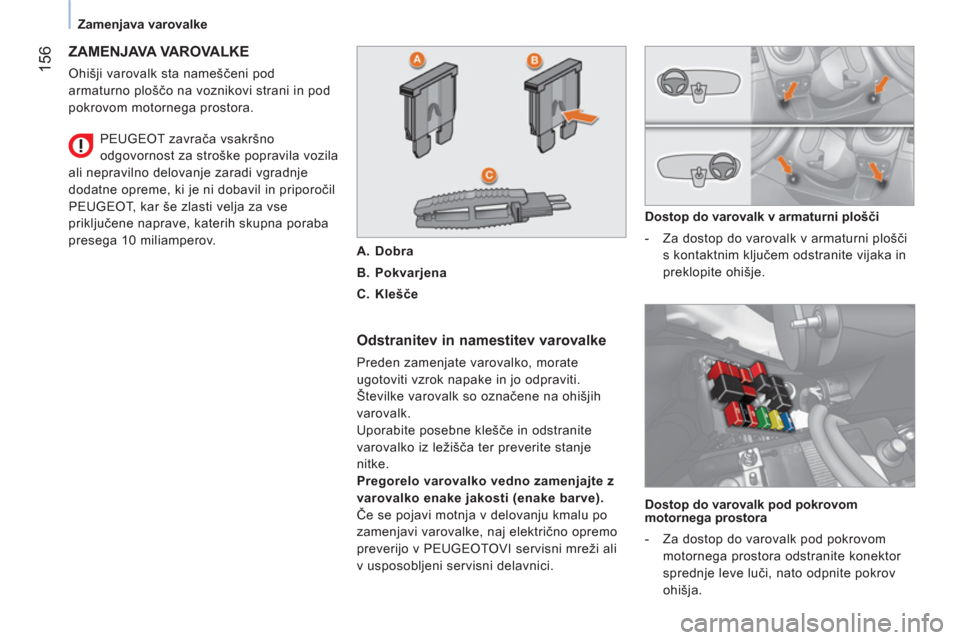

Zamenjava varovalke


ZAMENJAVA VAROVALKE

Ohišji varovalk sta nameščeni pod
armaturno ploščo na voznikovi strani in pod
pokrovom motornega prostora.

Odstranitev in namestitev varovalke

Preden zamenjate varovalko, morate
ugotoviti vzrok napake in jo odpraviti.
Številke varovalk so označene na ohišjih
varovalk.
Uporabite posebne klešče in odstranite
varovalko iz ležišča ter preverite stanje
nitke.

Pregorelo varovalko vedno zamenjajte z
varovalko enake jakosti (enake barve).
Če se pojavi motnja v delovanju kmalu po
zamenjavi varovalke, naj električno opremo
preverijo v PEUGEOTOVI servisni mreži ali
v usposobljeni servisni delavnici.
Dostop do varovalk v armaturni plošči


- Za dostop do varovalk v armaturni plošči
s kontaktnim ključem odstranite vijaka in
preklopite ohišje.
PEUGEOT zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in priporočil
PEUGEOT, kar še zlasti velja za vse
priključene naprave, katerih skupna poraba
presega 10 miliamperov.


A.
Dobra

B.
Pokvarjena

C.
Klešče


Dostop do varovalk pod pokrovom
motornega prostora


- Za dostop do varovalk pod pokrovom
motornega prostora odstranite konektor
sprednje leve luči, nato odpnite pokrov
ohišja.

157
7
PRAKTIČNE INFORMACIJE



Zamenjava varovalke

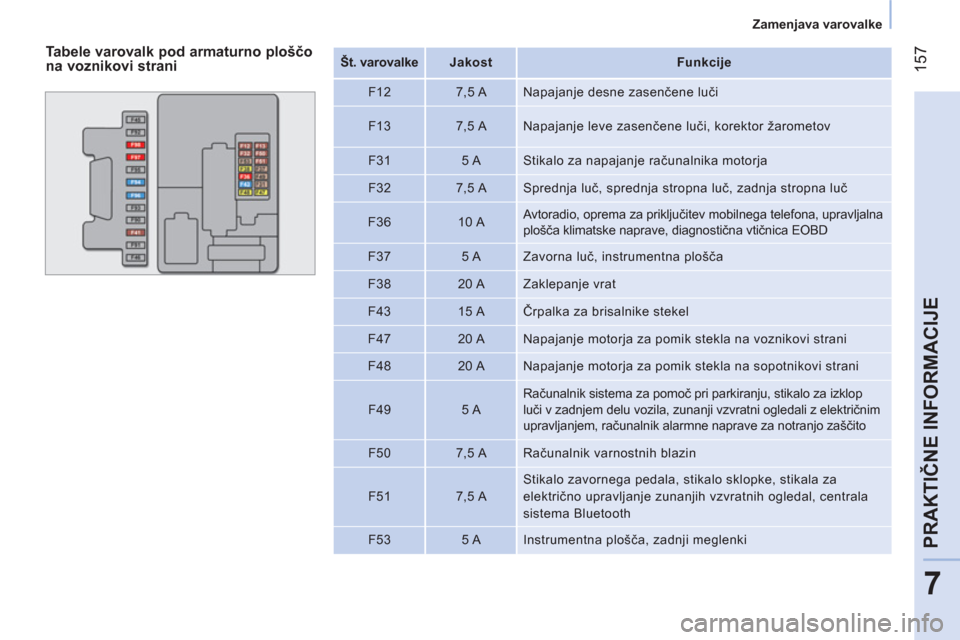

Tabele varovalk pod armaturno ploščo
na voznikovi strani

Št. varovalke



Jakost


Funkcije


F12
7,5 A Napajanje desne zasenčene luči

F13
7,5 A Napajanje leve zasenčene luči, korektor žarometov

F31
5 A Stikalo za napajanje računalnika motorja

F32
7,5 A Sprednja luč, sprednja stropna luč, zadnja stropna luč

F36
10 A Avtoradio, oprema za priključitev mobilnega telefona, upravljalna
plošča klimatske naprave, diagnostična vtičnica EOBD

F37
5 A Zavorna luč, instrumentna plošča

F38
20 A Zaklepanje vrat

F43
15 A Črpalka za brisalnike stekel

F47
20 A Napajanje motorja za pomik stekla na voznikovi strani

F48
20 A Napajanje motorja za pomik stekla na sopotnikovi strani

F49
5 A Računalnik sistema za pomoč pri parkiranju, stikalo za izklop
luči v zadnjem delu vozila, zunanji vzvratni ogledali z električnim
upravljanjem, računalnik alarmne naprave za notranjo zaščito

F50
7,5 A Računalnik varnostnih blazin

F51
7,5 A Stikalo zavornega pedala, stikalo sklopke, stikala za
električno upravljanje zunanjih vzvratnih ogledal, centrala
sistema Bluetooth

F53
5 A Instrumentna plošča, zadnji meglenki

158



Zamenjava varovalke

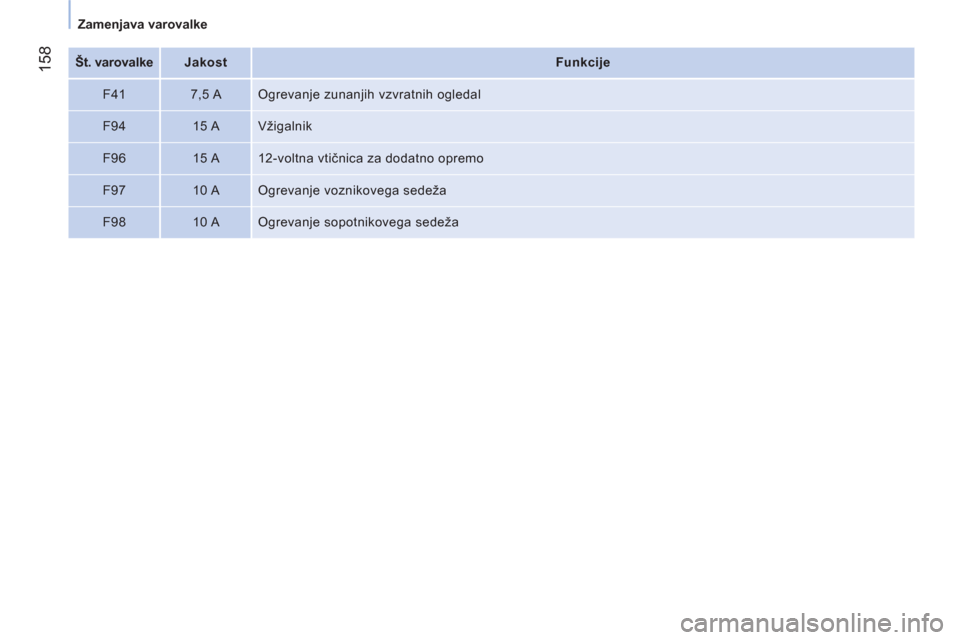

Št. varovalke



Jakost


Funkcije


F41
7,5 A Ogrevanje zunanjih vzvratnih ogledal

F94
15 A Vžigalnik

F96
15 A 12-voltna vtičnica za dodatno opremo

F97
10 A Ogrevanje voznikovega sedeža

F98
10 A Ogrevanje sopotnikovega sedeža
