Nega vozila245
2.Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Svetla za maglu Sijalice su mnogo više pristupačnije
sa donje strane vozila.1. Ukloniti spoljašnje zavrtnjeve poklopca (označene strelicama).
2. Otvoriti zglobni poklopac.
Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
3. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
4. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
5. Ubaciti sijalično gnezdo u kućište,
okrenuti ga u smeru kretanja
kazaljke na satu i zabraviti.
6. Montirati poklopac i zavrtnjeve.

246Nega vozilaZadnja svetla
1.Otvoriti zglobni poklopac zavrtnja.
2. Izvaditi zavrtnjeve (označene
strelicama).
3. Pažljivo izvući sklop svetla satrnova držača i izvaditi.
4. Odvojiti konektor od sklopa svetla.
5. Skinuti i zameniti sijalicu okrećući sijalično gnezdo.
Svetlo pokazivača pravca ( 1)
Zadnja svetla ( 2)
Svetlo kočnice ( 3)

Nega vozila247
Zadnja svetla sa svetlosnom
diodom (LED) za zadnja i stop
svetla
Samo svetlo pokazivača pravca
( 1 ) može da se zameni.
Skinuti i zameniti sijalicu okrećući
sijalično gnezdo.
6. Priključiti konektor na sklop svetla.
7. Postaviti sklop svetla na trnove držača i montirati sklop svetla
pomoću zavrtnjeva.
8. Zatvoriti poklopac zavrtnja.
Svetla za hod unazad (4) na
vratima prtljažnika
1. Otvoriti vrata prtljažnika i ukloniti poklopac.
2. Okrenuti držač sijalice suprotnokretanju kazaljke na satu i izvaditiiz fara.
3. Izvaditi sijalicu iz gnezda povlačenjem.
4. Zameniti i staviti novu sijalicu u gnezdo.
5. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
6. Postaviti poklopac.
Zadnje svetlo za maglu
Sijalice su mnogo više pristupačnije
sa donje strane vozila.

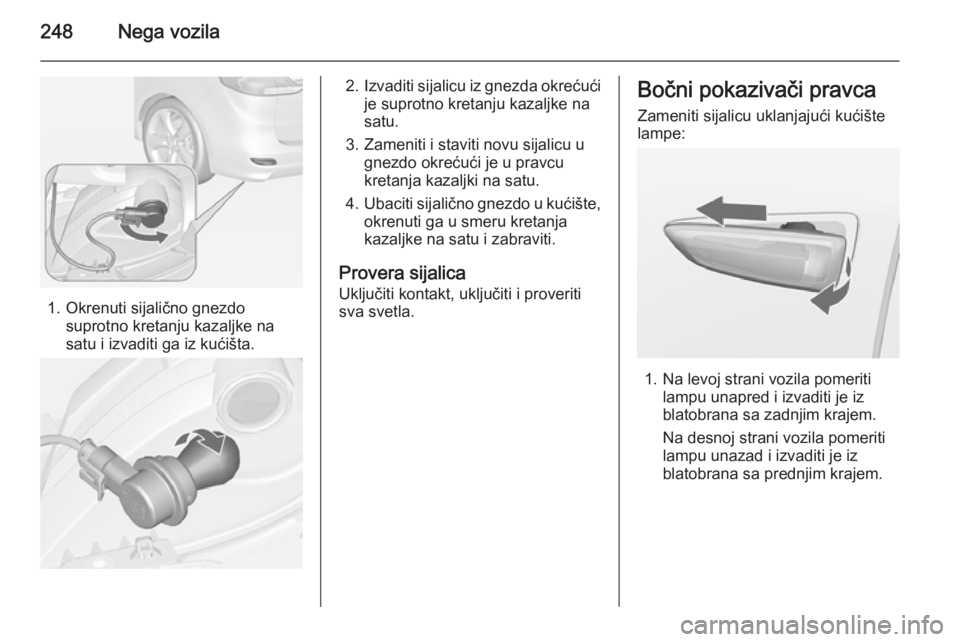

248Nega vozila
1. Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
2. Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Ubaciti sijalično gnezdo u kućište,
okrenuti ga u smeru kretanja
kazaljke na satu i zabraviti.
Provera sijalica
Uključiti kontakt, uključiti i proveriti
sva svetla.Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Na levoj strani vozila pomeriti lampu unapred i izvaditi je iz
blatobrana sa zadnjim krajem.
Na desnoj strani vozila pomeriti
lampu unazad i izvaditi je iz blatobrana sa prednjim krajem.

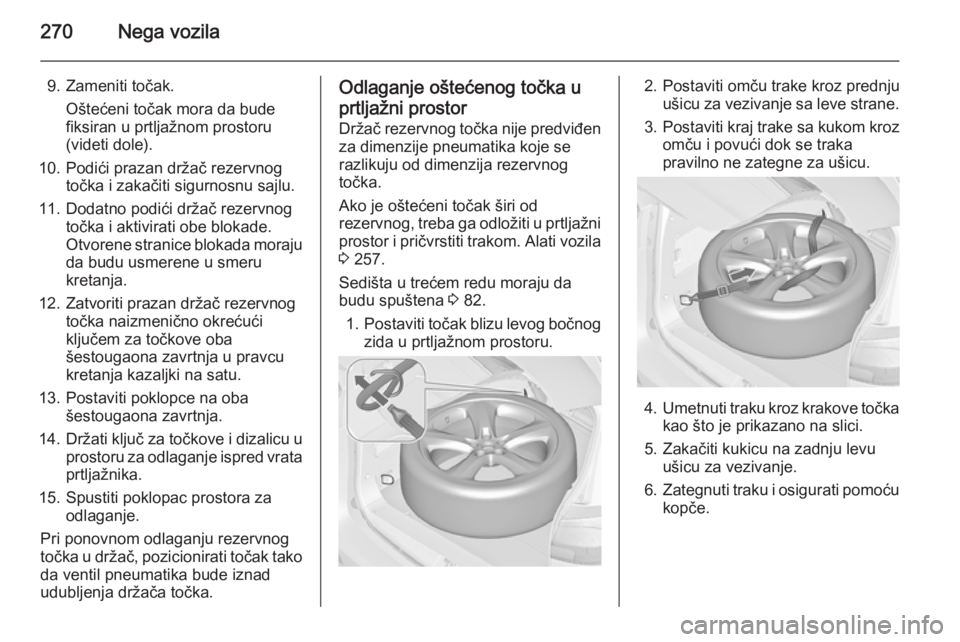

270Nega vozila
9. Zameniti točak.Oštećeni točak mora da bude
fiksiran u prtljažnom prostoru
(videti dole).
10. Podići prazan držač rezervnog točka i zakačiti sigurnosnu sajlu.
11. Dodatno podići držač rezervnog točka i aktivirati obe blokade.
Otvorene stranice blokada moraju da budu usmerene u smeru
kretanja.
12. Zatvoriti prazan držač rezervnog točka naizmenično okrećući
ključem za točkove oba
šestougaona zavrtnja u pravcu
kretanja kazaljki na satu.
13. Postaviti poklopce na oba šestougaona zavrtnja.
14. Držati ključ za točkove i dizalicu u
prostoru za odlaganje ispred vrata
prtljažnika.
15. Spustiti poklopac prostora za odlaganje.
Pri ponovnom odlaganju rezervnog
točka u držač, pozicionirati točak tako
da ventil pneumatika bude iznad
udubljenja držača točka.Odlaganje oštećenog točka u
prtljažni prostor Držač rezervnog točka nije predviđen
za dimenzije pneumatika koje se
razlikuju od dimenzija rezervnog
točka.
Ako je oštećeni točak širi od
rezervnog, treba ga odložiti u prtljažni
prostor i pričvrstiti trakom. Alati vozila 3 257.
Sedišta u trećem redu moraju da
budu spuštena 3 82.
1. Postaviti točak blizu levog bočnog
zida u prtljažnom prostoru.2. Postaviti omču trake kroz prednju ušicu za vezivanje sa leve strane.
3. Postaviti kraj trake sa kukom kroz
omču i povući dok se traka
pravilno ne zategne za ušicu.
4. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
5. Zakačiti kukicu na zadnju levu ušicu za vezivanje.
6. Zategnuti traku i osigurati pomoću
kopče.

278Nega vozila
Očistiti kožne navlake pomoću čiste
vode i mekane krpe. U slučaju većeg
zaprljanja, koristiti sredstvo za negu
kože.
Instrument tablu i displeje bi trebalo
čistiti samo mekom vlažnom krpom.
Ako je potrebno koristite blagu
sapunicu.
Tapacirane delove čistiti usisivačem i
četkom. Mrlje skidati samo sa
sredstvom za čišćenje tapaciranih
delova.
Boja tkanine možda nije postojana.
To može da prouzrokuje vidljiv
gubitak boje, naročito ako je boja
tapaciranih delova svetla. Očistiti što
pre mrlje koje se mogu ukloniti i
delove koji su izgubili boju.
Sigurnosne pojaseve sedišta čistiti
mlakom vodom ili sredstvom za
čišćenje unutrašnjosti.Pažnja
Zatvoriti velkro trake pošto
otvorena velkro traka na odeći
može oštetiti presvlaku sedišta.
Isto se primenjuje i za odeću sa
predmetima sa oštrim ivicama,
kao što je cipzar ili trake, ili
farmerice sa nitnama.
Plastični i gumeni delovi
Plastični i gumeni delovi se mogu
čistiti istim sredstvom koje se koristi
za čišćenje karoserije. Po potrebi
koristiti sredstvo za čišćenje
unutrašnjosti. Ne koristiti nikakva
druga sredstva. Posebno izbegavati
rastvarače i benzin. Ne koristiti uređaj za pranje sa mlazom visokog pritiska.

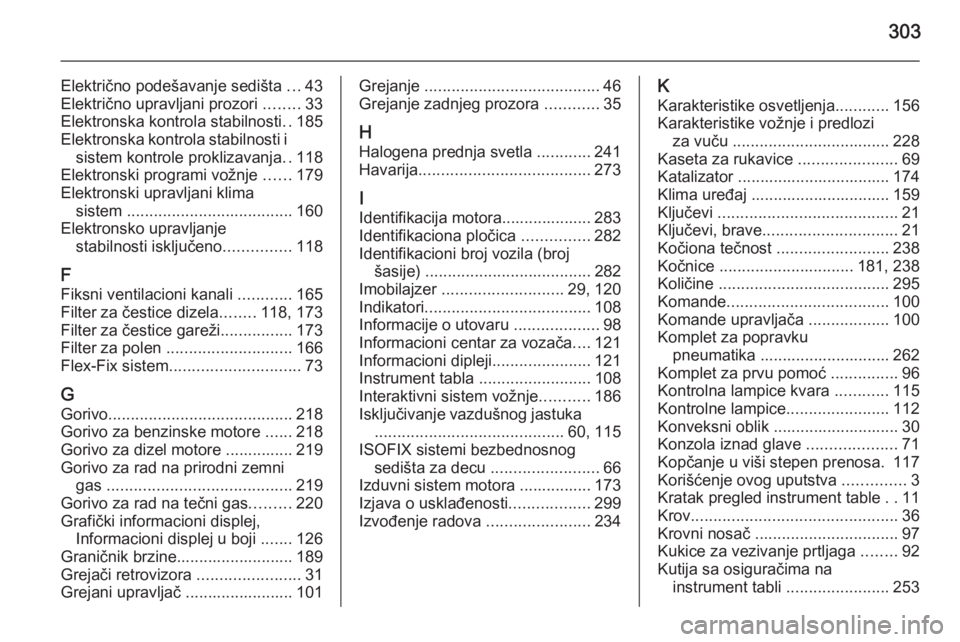

303
Električno podešavanje sedišta ...43
Električno upravljani prozori ........33
Elektronska kontrola stabilnosti ..185
Elektronska kontrola stabilnosti i sistem kontrole proklizavanja ..118
Elektronski programi vožnje ......179
Elektronski upravljani klima sistem ..................................... 160
Elektronsko upravljanje stabilnosti isključeno ...............118
F
Fiksni ventilacioni kanali ............165
Filter za čestice dizela ........118, 173
Filter za čestice gareži ................173
Filter za polen ............................ 166
Flex-Fix sistem ............................. 73
G Gorivo ......................................... 218
Gorivo za benzinske motore ......218
Gorivo za dizel motore ............... 219
Gorivo za rad na prirodni zemni gas ......................................... 219
Gorivo za rad na tečni gas .........220
Grafički informacioni displej, Informacioni displej u boji .......126
Graničnik brzine.......................... 189
Grejači retrovizora .......................31
Grejani upravljač ........................ 101Grejanje ....................................... 46
Grejanje zadnjeg prozora ............35
H Halogena prednja svetla ............241
Havarija ...................................... 273
I
Identifikacija motora.................... 283
Identifikaciona pločica ...............282
Identifikacioni broj vozila (broj šasije) ..................................... 282
Imobilajzer ........................... 29, 120
Indikatori ..................................... 108
Informacije o utovaru ...................98
Informacioni centar za vozača ....121
Informacioni dipleji ......................121
Instrument tabla .........................108
Interaktivni sistem vožnje ...........186
Isključivanje vazdušnog jastuka .......................................... 60, 115
ISOFIX sistemi bezbednosnog sedišta za decu ........................66
Izduvni sistem motora ................ 173
Izjava o usklađenosti ..................299
Izvođenje radova .......................234K
Karakteristike osvetljenja ............156
Karakteristike vožnje i predlozi za vuču ................................... 228
Kaseta za rukavice ......................69
Katalizator .................................. 174
Klima uređaj ............................... 159
Ključevi ........................................ 21
Ključevi, brave .............................. 21
Kočiona tečnost .........................238
Kočnice .............................. 181, 238
Količine ...................................... 295
Komande .................................... 100
Komande upravljača ..................100
Komplet za popravku pneumatika ............................. 262
Komplet za prvu pomoć ...............96
Kontrolna lampice kvara ............115
Kontrolne lampice .......................112
Konveksni oblik ............................ 30
Konzola iznad glave ....................71
Kopčanje u viši stepen prenosa. 117
Korišćenje ovog uputstva ..............3
Kratak pregled instrument table ..11
Krov .............................................. 36
Krovni nosač ................................ 97
Kukice za vezivanje prtljaga ........92
Kutija sa osiguračima na instrument tabli .......................253

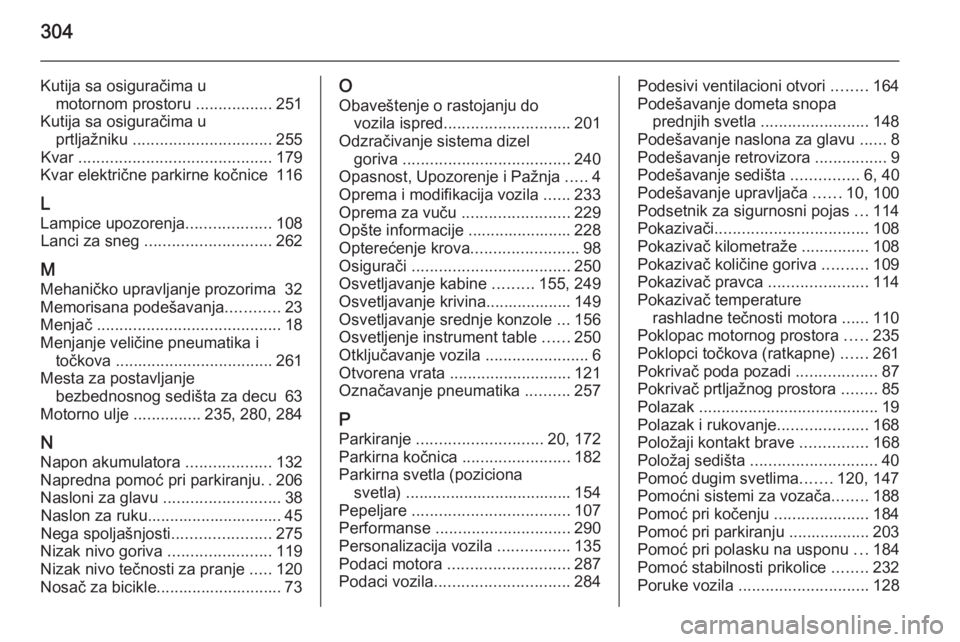

304
Kutija sa osiguračima umotornom prostoru .................251
Kutija sa osiguračima u prtljažniku ............................... 255
Kvar ........................................... 179
Kvar električne parkirne kočnice 116
L
Lampice upozorenja ...................108
Lanci za sneg ............................ 262
M Mehaničko upravljanje prozorima 32
Memorisana podešavanja ............23
Menjač ......................................... 18
Menjanje veličine pneumatika i točkova ................................... 261
Mesta za postavljanje bezbednosnog sedišta za decu 63
Motorno ulje ...............235, 280, 284
N Napon akumulatora ...................132
Napredna pomoć pri parkiranju ..206
Nasloni za glavu ..........................38
Naslon za ruku.............................. 45
Nega spoljašnjosti ......................275
Nizak nivo goriva .......................119
Nizak nivo tečnosti za pranje .....120
Nosač za bicikle............................ 73O
Obaveštenje o rastojanju do vozila ispred ............................ 201
Odzračivanje sistema dizel goriva ..................................... 240
Opasnost, Upozorenje i Pažnja .....4
Oprema i modifikacija vozila ......233
Oprema za vuču ........................229
Opšte informacije ....................... 228
Opterećenje krova ........................98
Osigurači ................................... 250
Osvetljavanje kabine .........155, 249
Osvetljavanje krivina................... 149
Osvetljavanje srednje konzole ...156
Osvetljenje instrument table ......250
Otključavanje vozila .......................6
Otvorena vrata ........................... 121
Označavanje pneumatika ..........257
P Parkiranje ............................ 20, 172
Parkirna kočnica ........................182
Parkirna svetla (poziciona svetla) ..................................... 154
Pepeljare ................................... 107
Performanse .............................. 290
Personalizacija vozila ................135
Podaci motora ........................... 287
Podaci vozila .............................. 284Podesivi ventilacioni otvori ........164
Podešavanje dometa snopa prednjih svetla ........................ 148
Podešavanje naslona za glavu ......8
Podešavanje retrovizora ................9
Podešavanje sedišta ...............6, 40
Podešavanje upravljača ......10, 100
Podsetnik za sigurnosni pojas ...114
Pokazivači .................................. 108
Pokazivač kilometraže ...............108
Pokazivač količine goriva ..........109
Pokazivač pravca ......................114
Pokazivač temperature rashladne tečnosti motora ......110
Poklopac motornog prostora .....235
Poklopci točkova (ratkapne) ......261
Pokrivač poda pozadi ..................87
Pokrivač prtljažnog prostora ........85
Polazak ........................................ 19
Polazak i rukovanje ....................168
Položaji kontakt brave ...............168
Položaj sedišta ............................ 40
Pomoć dugim svetlima .......120, 147
Pomoćni sistemi za vozača ........188
Pomoć pri kočenju .....................184
Pomoć pri parkiranju .................. 203
Pomoć pri polasku na usponu ...184
Pomoć stabilnosti prikolice ........232
Poruke vozila ............................. 128
