Sedadlá, zádržné prvky55

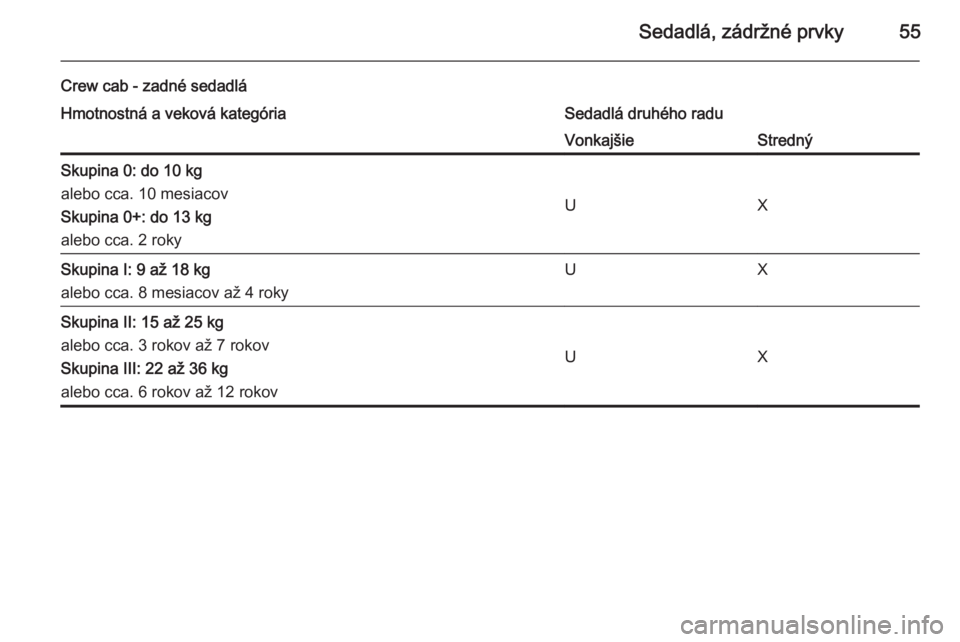

Crew cab - zadné sedadláHmotnostná a veková kategóriaSedadlá druhého raduVonkajšieStrednýSkupina 0: do 10 kg
alebo cca. 10 mesiacov
Skupina 0+: do 13 kg
alebo cca. 2 roky
UX
Skupina I: 9 až 18 kg
alebo cca. 8 mesiacov až 4 rokyUXSkupina II: 15 až 25 kg
alebo cca. 3 rokov až 7 rokov
Skupina III: 22 až 36 kg
alebo cca. 6 rokov až 12 rokov
UX

56Sedadlá, zádržné prvky

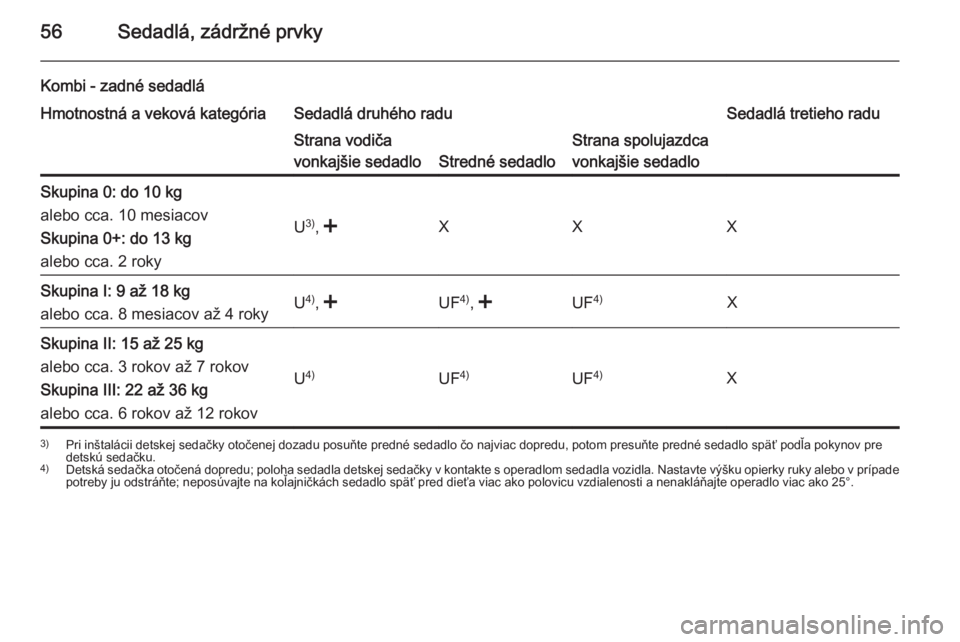

Kombi - zadné sedadláHmotnostná a veková kategóriaSedadlá druhého raduSedadlá tretieho raduStrana vodiča
vonkajšie sedadlo
Stredné sedadlo
Strana spolujazdca
vonkajšie sedadloSkupina 0: do 10 kg
alebo cca. 10 mesiacov
Skupina 0+: do 13 kg
alebo cca. 2 roky
U 3)
, Skupina I: 9 až 18 kg
alebo cca. 8 mesiacov až 4 rokyU 4)
, , alebo cca. 3 rokov až 7 rokov
Skupina III: 22 až 36 kg
alebo cca. 6 rokov až 12 rokov
U 4)UF 4)UF4)X
3)
Pri inštalácii detskej sedačky otočenej dozadu posuňte predné sedadlo čo najviac dopredu, potom presuňte predné sedadlo späť podľa pokynov pre
detskú sedačku.
4) Detská sedačka otočená dopredu; poloha sedadla detskej sedačky v kontakte s operadlom sedadla vozidla. Nastavte výšku opierky ruky alebo v prípade
potreby ju odstráňte; neposúvajte na koľajničkách sedadlo späť pred dieťa viac ako polovicu vzdialenosti a nenakláňajte operadlo viac ako 25°.

Sedadlá, zádržné prvky57

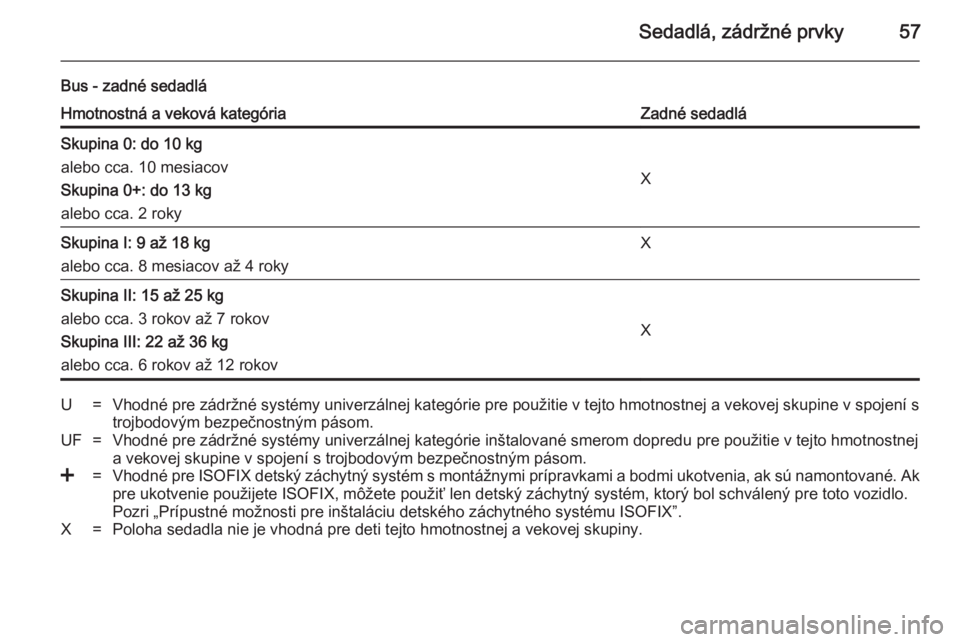

Bus - zadné sedadláHmotnostná a veková kategóriaZadné sedadláSkupina 0: do 10 kg
alebo cca. 10 mesiacov
Skupina 0+: do 13 kg
alebo cca. 2 roky
X
Skupina I: 9 až 18 kg
alebo cca. 8 mesiacov až 4 rokyXSkupina II: 15 až 25 kg
alebo cca. 3 rokov až 7 rokov
Skupina III: 22 až 36 kg
alebo cca. 6 rokov až 12 rokov
X
U=Vhodné pre zádržné systémy univerzálnej kategórie pre použitie v tejto hmotnostnej a vekovej skupine v spojení s trojbodovým bezpečnostným pásom.UF=Vhodné pre zádržné systémy univerzálnej kategórie inštalované smerom dopredu pre použitie v tejto hmotnostneja vekovej skupine v spojení s trojbodovým bezpečnostným pásom.<=Vhodné pre ISOFIX detský záchytný systém s montážnymi prípravkami a bodmi ukotvenia, ak sú namontované. Ak
pre ukotvenie použijete ISOFIX, môžete použiť len detský záchytný systém, ktorý bol schválený pre toto vozidlo. Pozri „Prípustné možnosti pre inštaláciu detského záchytného systému ISOFIX”.X=Poloha sedadla nie je vhodná pre deti tejto hmotnostnej a vekovej skupiny.

58Sedadlá, zádržné prvky

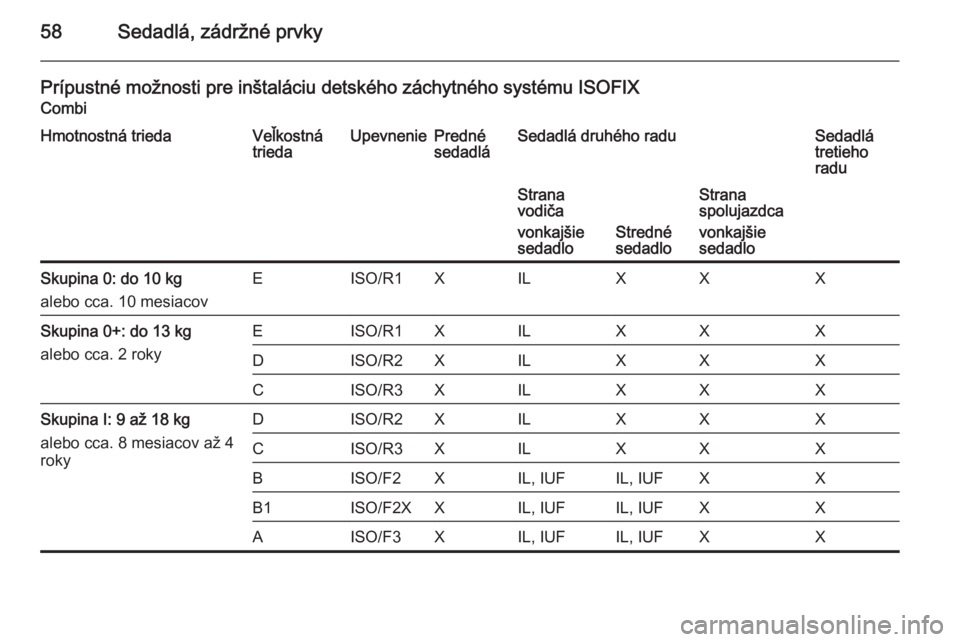

Prípustné možnosti pre inštaláciu detského záchytného systému ISOFIXCombiHmotnostná triedaVeľkostná
triedaUpevneniePredné
sedadláSedadlá druhého raduSedadlá
tretieho
raduStrana
vodiča
vonkajšie
sedadlo
Stredné
sedadlo
Strana
spolujazdca
vonkajšie
sedadloSkupina 0: do 10 kg
alebo cca. 10 mesiacovEISO/R1XILXXXSkupina 0+: do 13 kg
alebo cca. 2 rokyEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXSkupina I: 9 až 18 kg
alebo cca. 8 mesiacov až 4
rokyDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

Sedadlá, zádržné prvky59

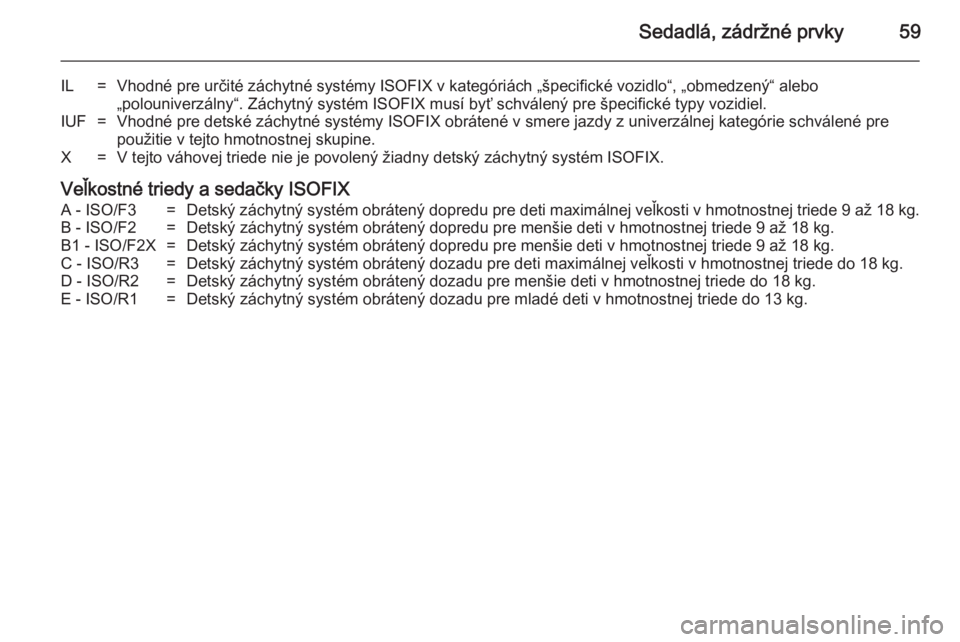

IL=Vhodné pre určité záchytné systémy ISOFIX v kategóriách „špecifické vozidlo“, „obmedzený“ alebo„polouniverzálny“. Záchytný systém ISOFIX musí byť schválený pre špecifické typy vozidiel.IUF=Vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené prepoužitie v tejto hmotnostnej skupine.X=V tejto váhovej triede nie je povolený žiadny detský záchytný systém ISOFIX.
Veľkostné triedy a sedačky ISOFIX
A - ISO/F3=Detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede 9 až 18 kg.B - ISO/F2=Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.B1 - ISO/F2X=Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.C - ISO/R3=Detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kg.D - ISO/R2=Detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kg.E - ISO/R1=Detský záchytný systém obrátený dozadu pre mladé deti v hmotnostnej triede do 13 kg.

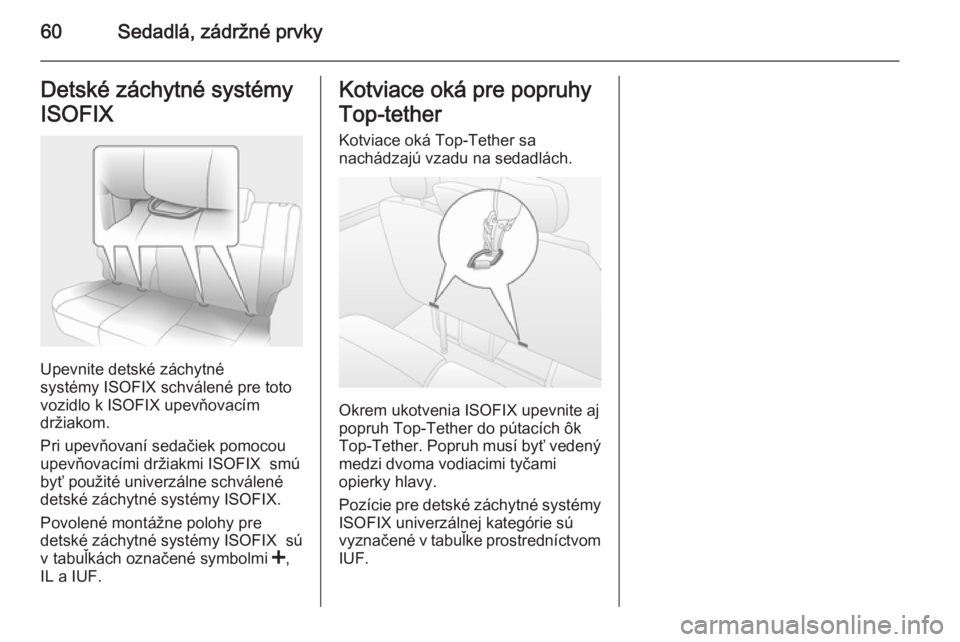

60Sedadlá, zádržné prvkyDetské záchytné systémy
ISOFIX
Upevnite detské záchytné
systémy ISOFIX schválené pre toto
vozidlo k ISOFIX upevňovacím
držiakom.
Pri upevňovaní sedačiek pomocou
upevňovacími držiakmi ISOFIX smú byť použité univerzálne schválené
detské záchytné systémy ISOFIX.
Povolené montážne polohy pre
detské záchytné systémy ISOFIX sú
v tabuľkách označené symbolmi <,
IL a IUF.
Kotviace oká pre popruhy
Top‑tether
Kotviace oká Top-Tether sa
nachádzajú vzadu na sedadlách.
Okrem ukotvenia ISOFIX upevnite aj
popruh Top-Tether do pútacích ôk
Top-Tether . Popruh musí byť vedený
medzi dvoma vodiacimi tyčami
opierky hlavy.
Pozície pre detské záchytné systémy
ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke prostredníctvom IUF.

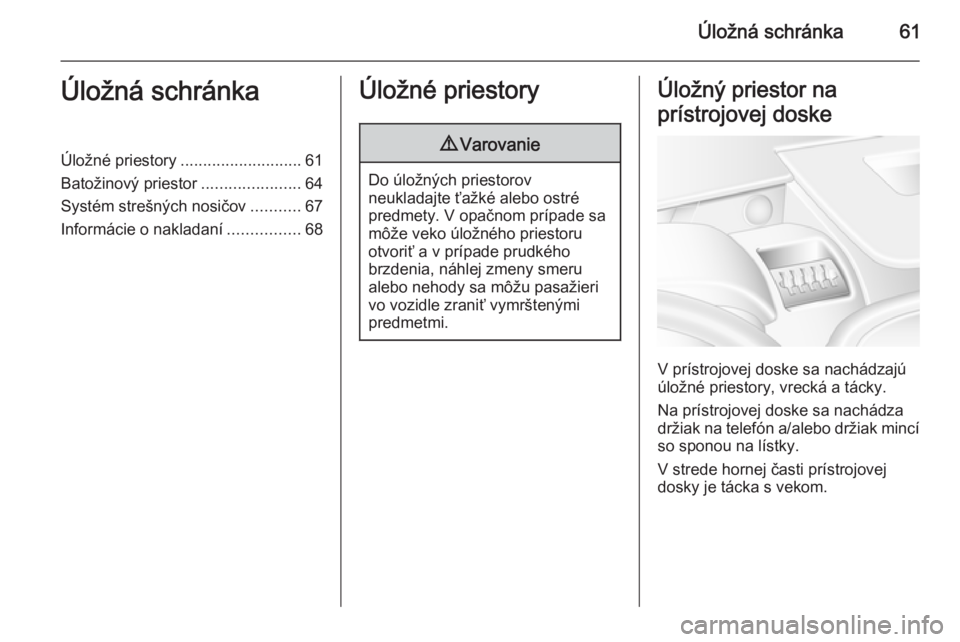

Úložná schránka61Úložná schránkaÚložné priestory........................... 61
Batožinový priestor ......................64
Systém strešných nosičov ...........67
Informácie o nakladaní ................68Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Úložný priestor na
prístrojovej doske
V prístrojovej doske sa nachádzajú
úložné priestory, vrecká a tácky.
Na prístrojovej doske sa nachádza
držiak na telefón a/alebo držiak mincí so sponou na lístky.
V strede hornej časti prístrojovej
dosky je tácka s vekom.

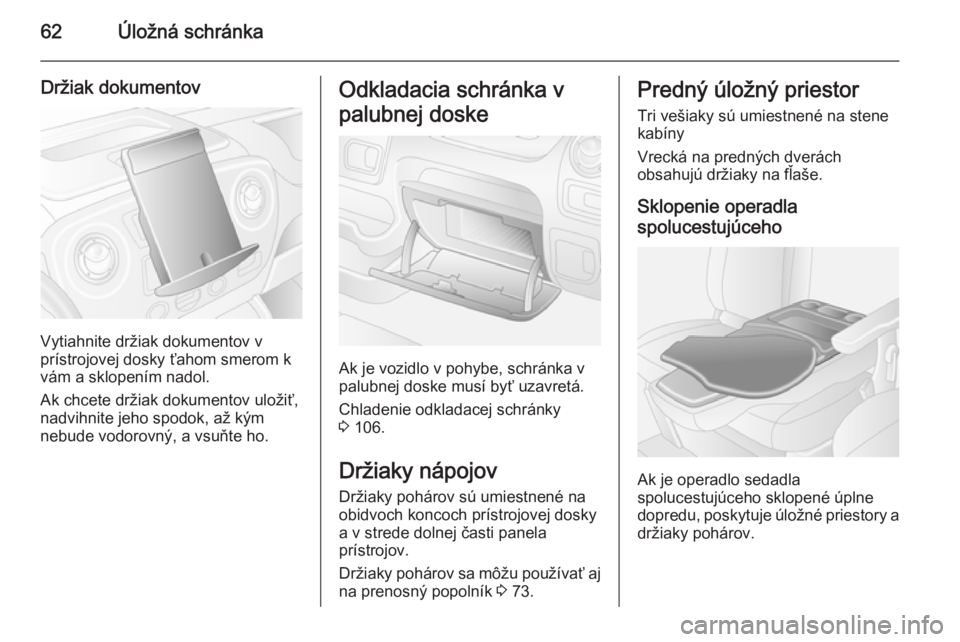

62Úložná schránka
Držiak dokumentov
Vytiahnite držiak dokumentov v
prístrojovej dosky ťahom smerom k vám a sklopením nadol.
Ak chcete držiak dokumentov uložiť,
nadvihnite jeho spodok, až kým
nebude vodorovný, a vsuňte ho.
Odkladacia schránka v
palubnej doske
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.
Chladenie odkladacej schránky
3 106.
Držiaky nápojov Držiaky pohárov sú umiestnené na
obidvoch koncoch prístrojovej dosky
a v strede dolnej časti panela
prístrojov.
Držiaky pohárov sa môžu používať aj
na prenosný popolník 3 73.
Predný úložný priestor
Tri vešiaky sú umiestnené na stene kabíny
Vrecká na predných dverách
obsahujú držiaky na fľaše.
Sklopenie operadla
spolucestujúceho
Ak je operadlo sedadla
spolucestujúceho sklopené úplne
dopredu, poskytuje úložné priestory a
držiaky pohárov.
