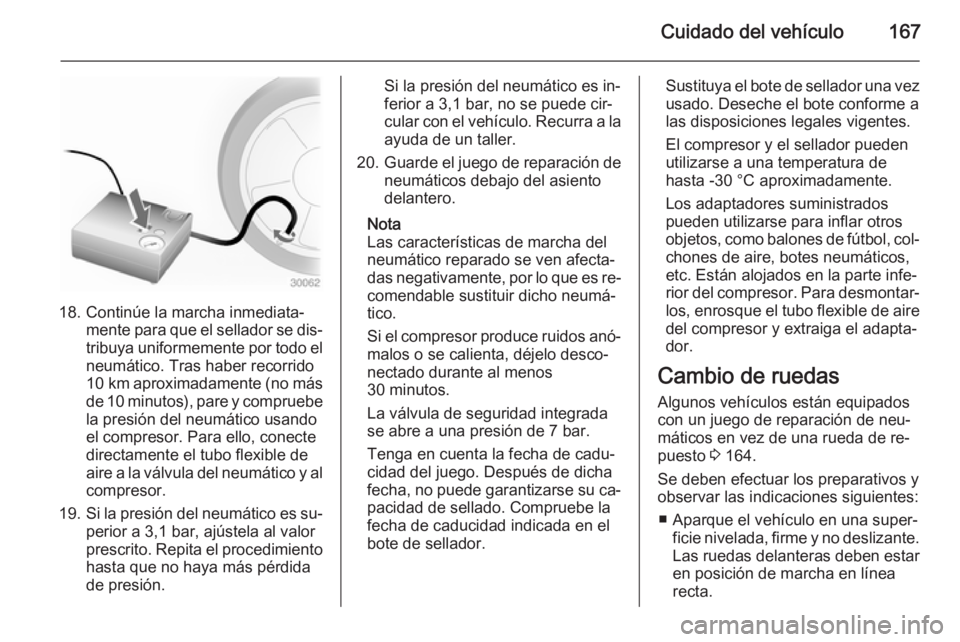

Cuidado del vehículo167
18. Continúe la marcha inmediata‐mente para que el sellador se dis‐tribuya uniformemente por todo el
neumático. Tras haber recorrido
10 km aproximadamente (no más
de 10 minutos), pare y compruebe la presión del neumático usando
el compresor. Para ello, conecte
directamente el tubo flexible de
aire a la válvula del neumático y al
compresor.
19. Si la presión del neumático es su‐
perior a 3,1 bar, ajústela al valor
prescrito. Repita el procedimiento hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 3,1 bar, no se puede cir‐
cular con el vehículo. Recurra a la ayuda de un taller.
20. Guarde el juego de reparación de
neumáticos debajo del asiento
delantero.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐
malos o se calienta, déjelo desco‐
nectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados
pueden utilizarse para inflar otros
objetos, como balones de fútbol, col‐
chones de aire, botes neumáticos,
etc. Están alojados en la parte infe‐
rior del compresor. Para desmontar‐ los, enrosque el tubo flexible de aire
del compresor y extraiga el adapta‐
dor.
Cambio de ruedas
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐
puesto 3 164.
Se deben efectuar los preparativos y
observar las indicaciones siguientes:
■ Aparque el vehículo en una super‐ ficie nivelada, firme y no deslizante.
Las ruedas delanteras deben estar
en posición de marcha en línea
recta.

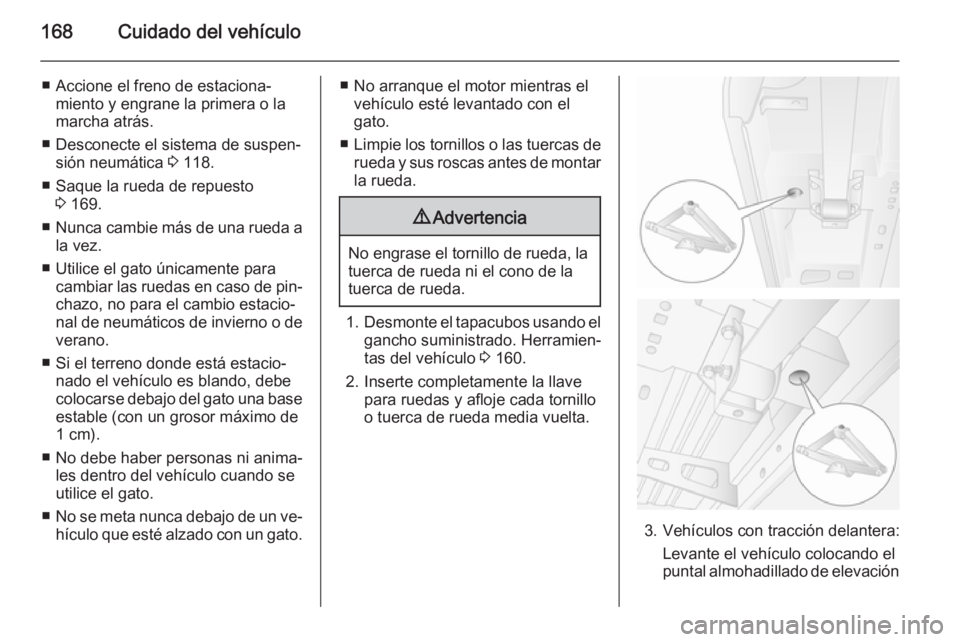

168Cuidado del vehículo
■ Accione el freno de estaciona‐miento y engrane la primera o la
marcha atrás.
■ Desconecte el sistema de suspen‐ sión neumática 3 118.
■ Saque la rueda de repuesto 3 169.
■ Nunca cambie más de una rueda a
la vez.
■ Utilice el gato únicamente para cambiar las ruedas en caso de pin‐chazo, no para el cambio estacio‐
nal de neumáticos de invierno o de
verano.
■ Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una base
estable (con un grosor máximo de
1 cm).
■ No debe haber personas ni anima‐ les dentro del vehículo cuando se
utilice el gato.
■ No se meta nunca debajo de un ve‐
hículo que esté alzado con un gato.■ No arranque el motor mientras el vehículo esté levantado con el
gato.
■ Limpie los tornillos o las tuercas de
rueda y sus roscas antes de montar
la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desmonte el tapacubos usando el
gancho suministrado. Herramien‐
tas del vehículo 3 160.
2. Inserte completamente la llave para ruedas y afloje cada tornillo
o tuerca de rueda media vuelta.
3. Vehículos con tracción delantera:
Levante el vehículo colocando el
puntal almohadillado de elevación

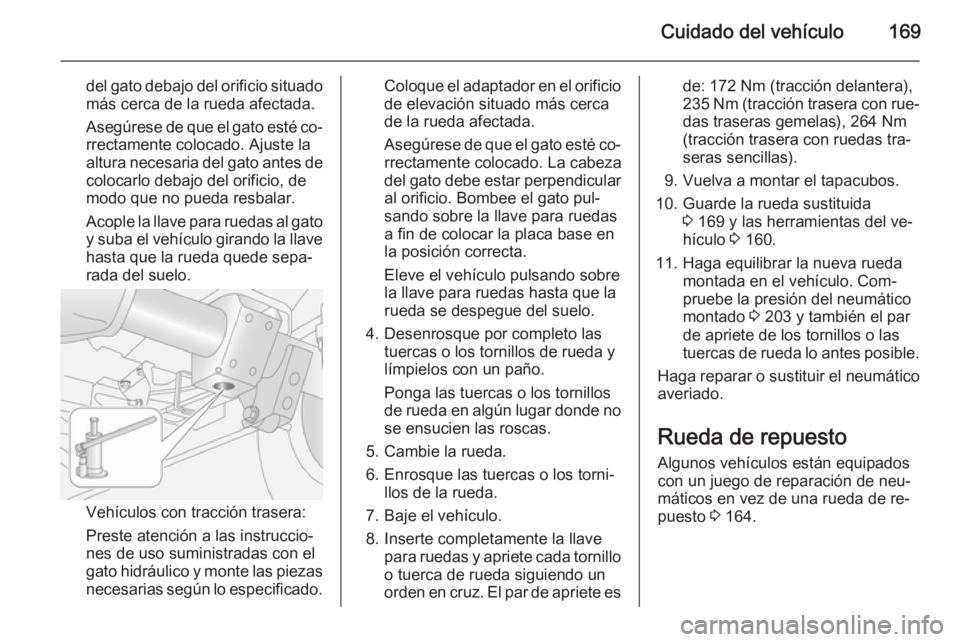

Cuidado del vehículo169
del gato debajo del orificio situado
más cerca de la rueda afectada.
Asegúrese de que el gato esté co‐ rrectamente colocado. Ajuste la
altura necesaria del gato antes de
colocarlo debajo del orificio, de
modo que no pueda resbalar.
Acople la llave para ruedas al gato y suba el vehículo girando la llave
hasta que la rueda quede sepa‐
rada del suelo.
Vehículos con tracción trasera:
Preste atención a las instruccio‐
nes de uso suministradas con el
gato hidráulico y monte las piezas necesarias según lo especificado.
Coloque el adaptador en el orificio
de elevación situado más cerca
de la rueda afectada.
Asegúrese de que el gato esté co‐ rrectamente colocado. La cabeza
del gato debe estar perpendicular
al orificio. Bombee el gato pul‐
sando sobre la llave para ruedas
a fin de colocar la placa base en
la posición correcta.
Eleve el vehículo pulsando sobre
la llave para ruedas hasta que la
rueda se despegue del suelo.
4. Desenrosque por completo las tuercas o los tornillos de rueda y
límpielos con un paño.
Ponga las tuercas o los tornillos
de rueda en algún lugar donde no se ensucien las roscas.
5. Cambie la rueda.
6. Enrosque las tuercas o los torni‐ llos de la rueda.
7. Baje el vehículo.
8. Inserte completamente la llave para ruedas y apriete cada tornillo
o tuerca de rueda siguiendo un
orden en cruz. El par de apriete esde: 172 Nm (tracción delantera),
235 Nm (tracción trasera con rue‐
das traseras gemelas), 264 Nm
(tracción trasera con ruedas tra‐
seras sencillas).
9. Vuelva a montar el tapacubos.
10. Guarde la rueda sustituida 3 169 y las herramientas del ve‐
hículo 3 160.
11. Haga equilibrar la nueva rueda montada en el vehículo. Com‐
pruebe la presión del neumático
montado 3 203 y también el par
de apriete de los tornillos o las
tuercas de rueda lo antes posible.
Haga reparar o sustituir el neumático
averiado.
Rueda de repuesto Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 164.

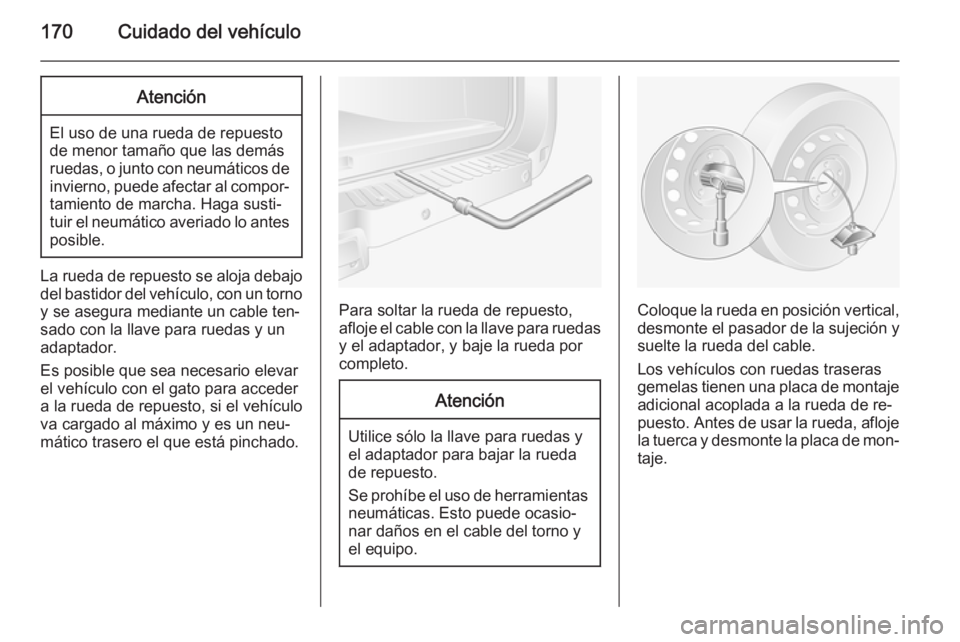

170Cuidado del vehículoAtención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto se aloja debajo del bastidor del vehículo, con un torno
y se asegura mediante un cable ten‐
sado con la llave para ruedas y un adaptador.
Es posible que sea necesario elevar
el vehículo con el gato para acceder a la rueda de repuesto, si el vehículo
va cargado al máximo y es un neu‐
mático trasero el que está pinchado.
Para soltar la rueda de repuesto,
afloje el cable con la llave para ruedas y el adaptador, y baje la rueda por
completo.
Atención
Utilice sólo la llave para ruedas y
el adaptador para bajar la rueda de repuesto.
Se prohíbe el uso de herramientas neumáticas. Esto puede ocasio‐
nar daños en el cable del torno yel equipo.
Coloque la rueda en posición vertical, desmonte el pasador de la sujeción y
suelte la rueda del cable.
Los vehículos con ruedas traseras gemelas tienen una placa de montaje adicional acoplada a la rueda de re‐
puesto. Antes de usar la rueda, afloje
la tuerca y desmonte la placa de mon‐ taje.

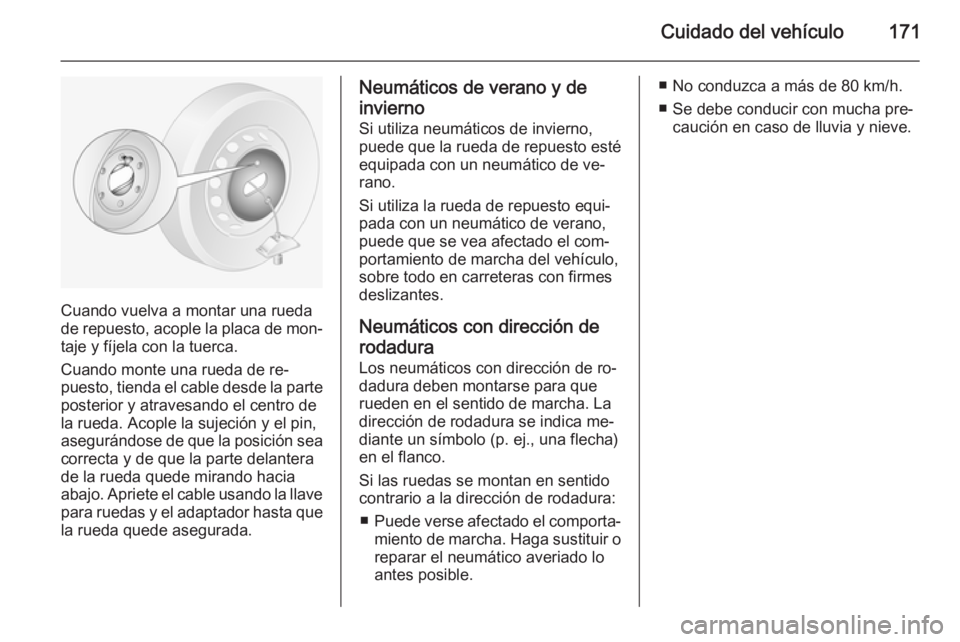

Cuidado del vehículo171
Cuando vuelva a montar una rueda
de repuesto, acople la placa de mon‐
taje y fíjela con la tuerca.
Cuando monte una rueda de re‐ puesto, tienda el cable desde la parte
posterior y atravesando el centro de
la rueda. Acople la sujeción y el pin,
asegurándose de que la posición sea correcta y de que la parte delantera
de la rueda quede mirando hacia
abajo. Apriete el cable usando la llave para ruedas y el adaptador hasta que
la rueda quede asegurada.
Neumáticos de verano y de
invierno
Si utiliza neumáticos de invierno,
puede que la rueda de repuesto esté
equipada con un neumático de ve‐
rano.
Si utiliza la rueda de repuesto equi‐
pada con un neumático de verano,
puede que se vea afectado el com‐
portamiento de marcha del vehículo,
sobre todo en carreteras con firmes
deslizantes.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
■ Puede verse afectado el comporta‐
miento de marcha. Haga sustituir o
reparar el neumático averiado lo
antes posible.■ No conduzca a más de 80 km/h.
■ Se debe conducir con mucha pre‐ caución en caso de lluvia y nieve.

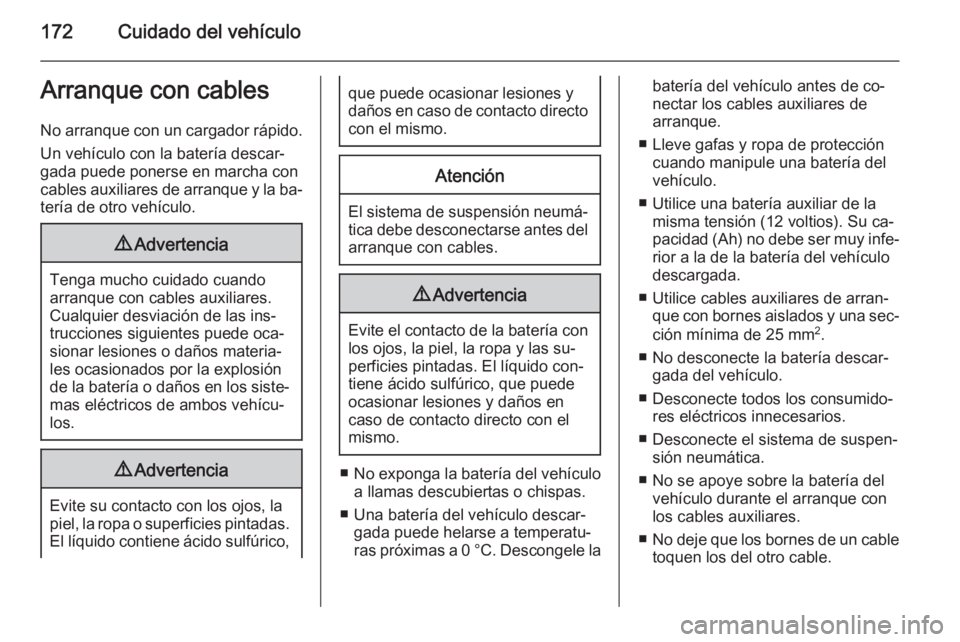

172Cuidado del vehículoArranque con cables
No arranque con un cargador rápido.
Un vehículo con la batería descar‐
gada puede ponerse en marcha con
cables auxiliares de arranque y la ba‐ tería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite su contacto con los ojos, la
piel, la ropa o superficies pintadas.
El líquido contiene ácido sulfúrico,
que puede ocasionar lesiones y
daños en caso de contacto directo con el mismo.Atención
El sistema de suspensión neumá‐tica debe desconectarse antes del
arranque con cables.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
ocasionar lesiones y daños en
caso de contacto directo con el
mismo.
■ No exponga la batería del vehículo
a llamas descubiertas o chispas.
■ Una batería del vehículo descar‐ gada puede helarse a temperatu‐
ras próximas a 0 °C. Descongele la
batería del vehículo antes de co‐
nectar los cables auxiliares de
arranque.
■ Lleve gafas y ropa de protección cuando manipule una batería delvehículo.
■ Utilice una batería auxiliar de la misma tensión (12 voltios). Su ca‐
pacidad (Ah) no debe ser muy infe‐ rior a la de la batería del vehículo
descargada.
■ Utilice cables auxiliares de arran‐ que con bornes aislados y una sec‐
ción mínima de 25 mm 2
.
■ No desconecte la batería descar‐ gada del vehículo.
■ Desconecte todos los consumido‐ res eléctricos innecesarios.
■ Desconecte el sistema de suspen‐ sión neumática.
■ No se apoye sobre la batería del vehículo durante el arranque con
los cables auxiliares.
■ No deje que los bornes de un cable
toquen los del otro cable.

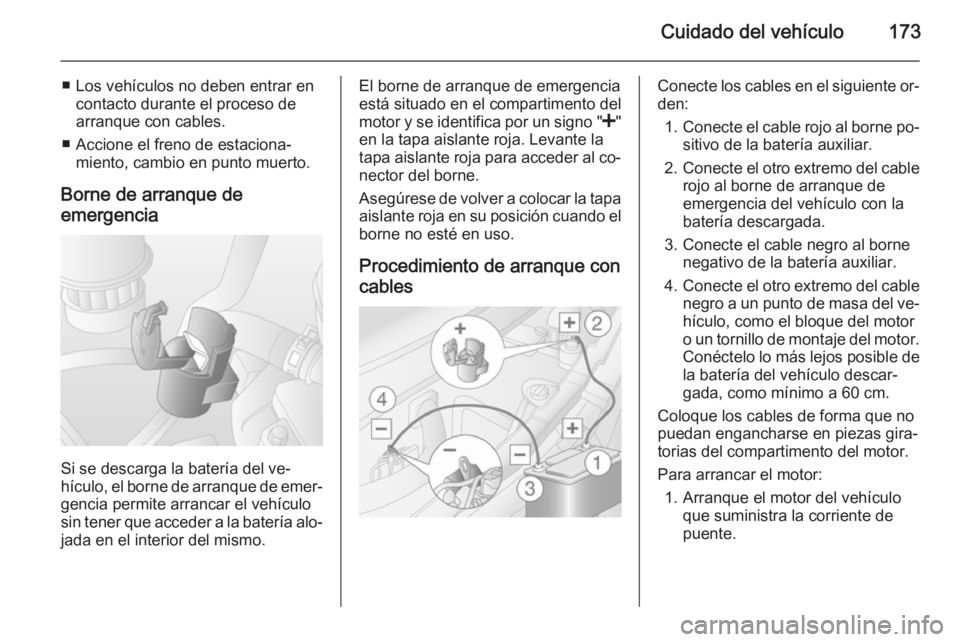

Cuidado del vehículo173
■ Los vehículos no deben entrar encontacto durante el proceso de
arranque con cables.
■ Accione el freno de estaciona‐ miento, cambio en punto muerto.
Borne de arranque de
emergencia
Si se descarga la batería del ve‐
hículo, el borne de arranque de emer‐
gencia permite arrancar el vehículo
sin tener que acceder a la batería alo‐ jada en el interior del mismo.
El borne de arranque de emergencia
está situado en el compartimento del
motor y se identifica por un signo " <"
en la tapa aislante roja. Levante la
tapa aislante roja para acceder al co‐
nector del borne.
Asegúrese de volver a colocar la tapa
aislante roja en su posición cuando el borne no esté en uso.
Procedimiento de arranque concablesConecte los cables en el siguiente or‐
den:
1. Conecte el cable rojo al borne po‐
sitivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne de arranque de
emergencia del vehículo con la
batería descargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐ hículo, como el bloque del motor
o un tornillo de montaje del motor.
Conéctelo lo más lejos posible de la batería del vehículo descar‐
gada, como mínimo a 60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente de
puente.

174Cuidado del vehículo
2. Arranque el otro motor unos5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben
durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.
4. Conecte un consumidor eléctrico (por ejemplo, los faros o la luneta
térmica trasera) en el vehículo
que recibe corriente.
5. Invierta exactamente el orden an‐
terior para desconectar los ca‐
bles.Remolcado
Remolcado del vehículo
La argolla de remolque se guarda con las herramientas del vehículo 3 160.
Suelte la cubierta con una herra‐
mienta apropiada y desmóntela.
Enrosque la argolla de remolcado en
sentido horario en el punto de remol‐
que delantero y apriétela totalmente
usando la llave para ruedas.
Fije un cable de remolque – o mejor
aún, una barra de remolque – a la ar‐ golla de remolque, nunca al paracho‐ ques ni a los elementos de la suspen‐
sión delantera.Atención
No remolque el vehículo por la parte trasera. La argolla de remol‐
que delantera sólo debe utilizarse
para remolcar y no para el rescate
de un vehículo.
Conecte el encendido para desblo‐ quear el volante y para que funcionen las luces de freno, la bocina y los lim‐
piaparabrisas.
Desconecte el sistema de suspen‐
sión neumática 3 118.
Cambio en punto muerto.
Si no se puede seleccionar la posi‐
ción de punto muerto en vehículos
con caja de cambios MTA, el vehículo sólo debe remolcarse con las ruedas
motrices levantadas del suelo.
