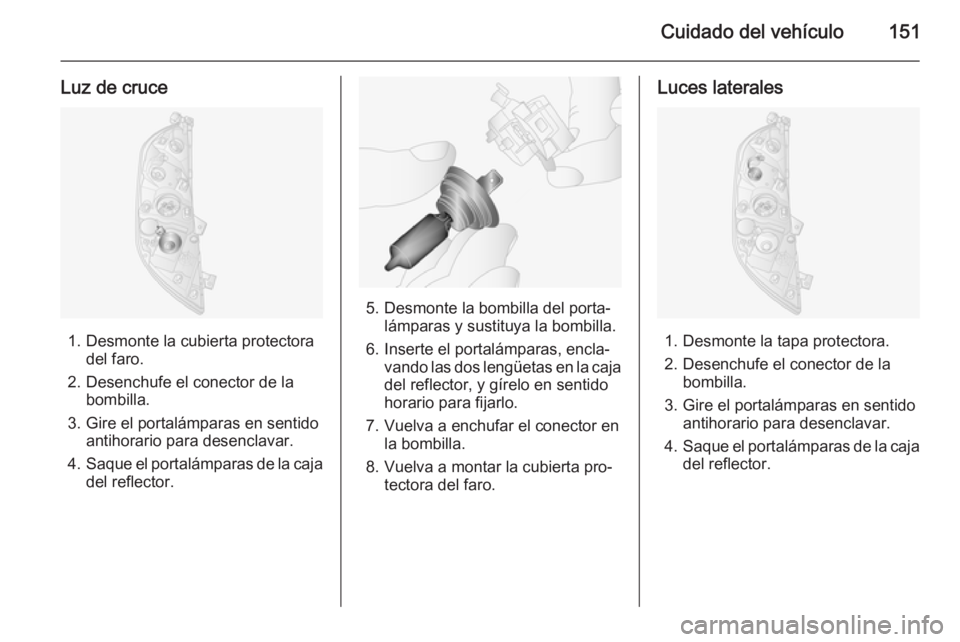

Cuidado del vehículo151
Luz de cruce
1. Desmonte la cubierta protectoradel faro.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la cubierta pro‐ tectora del faro.
Luces laterales
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.

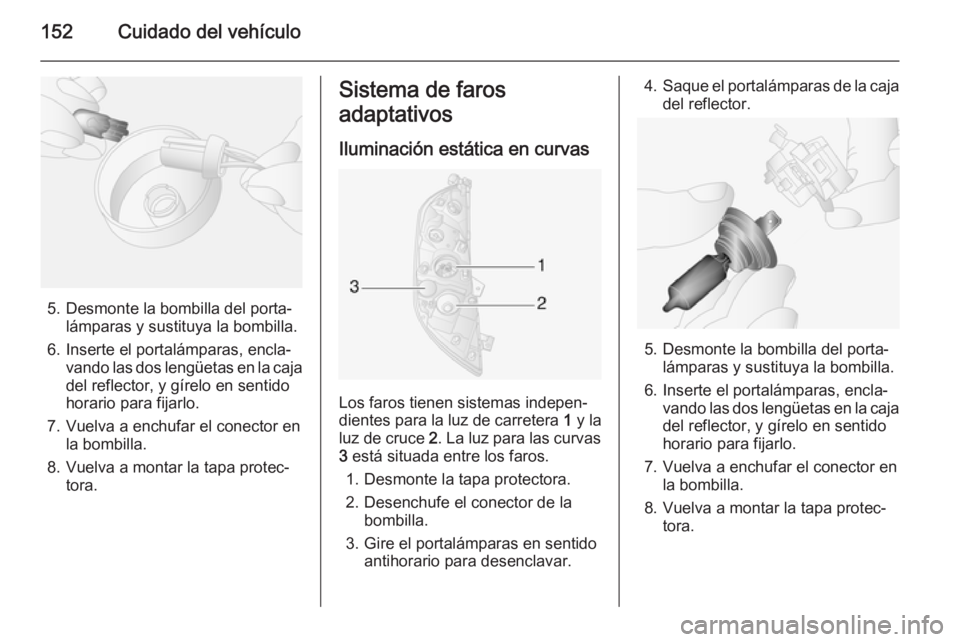

152Cuidado del vehículo
5. Desmonte la bombilla del porta‐lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.
Sistema de faros
adaptativos
Iluminación estática en curvas
Los faros tienen sistemas indepen‐
dientes para la luz de carretera 1 y la
luz de cruce 2. La luz para las curvas
3 está situada entre los faros.
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4.Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.

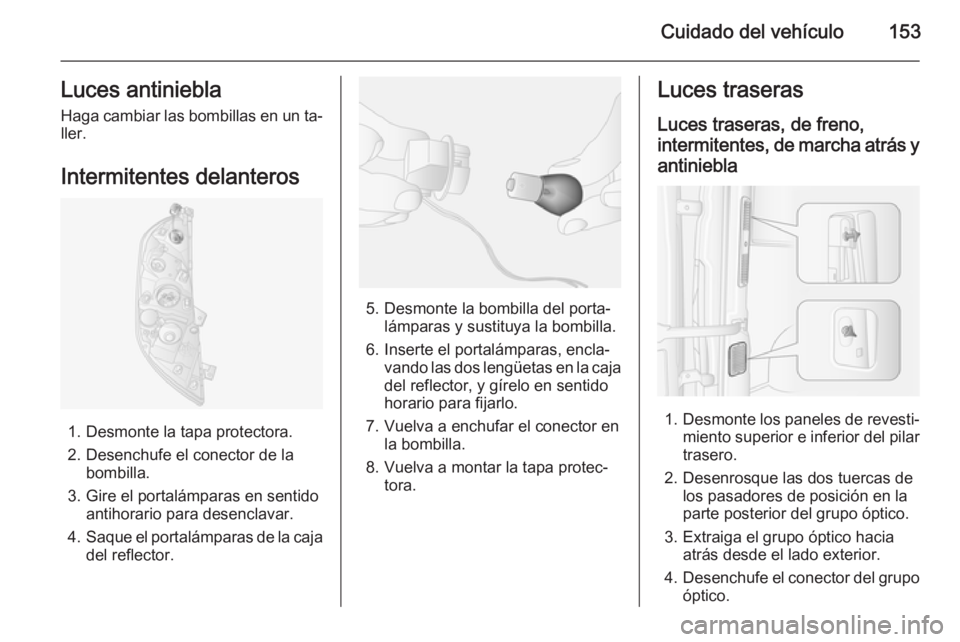

Cuidado del vehículo153Luces antinieblaHaga cambiar las bombillas en un ta‐
ller.
Intermitentes delanteros
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.
Luces traseras
Luces traseras, de freno,intermitentes, de marcha atrás y antiniebla
1. Desmonte los paneles de revesti‐
miento superior e inferior del pilar
trasero.
2. Desenrosque las dos tuercas de los pasadores de posición en la
parte posterior del grupo óptico.
3. Extraiga el grupo óptico hacia atrás desde el lado exterior.
4. Desenchufe el conector del grupo
óptico.

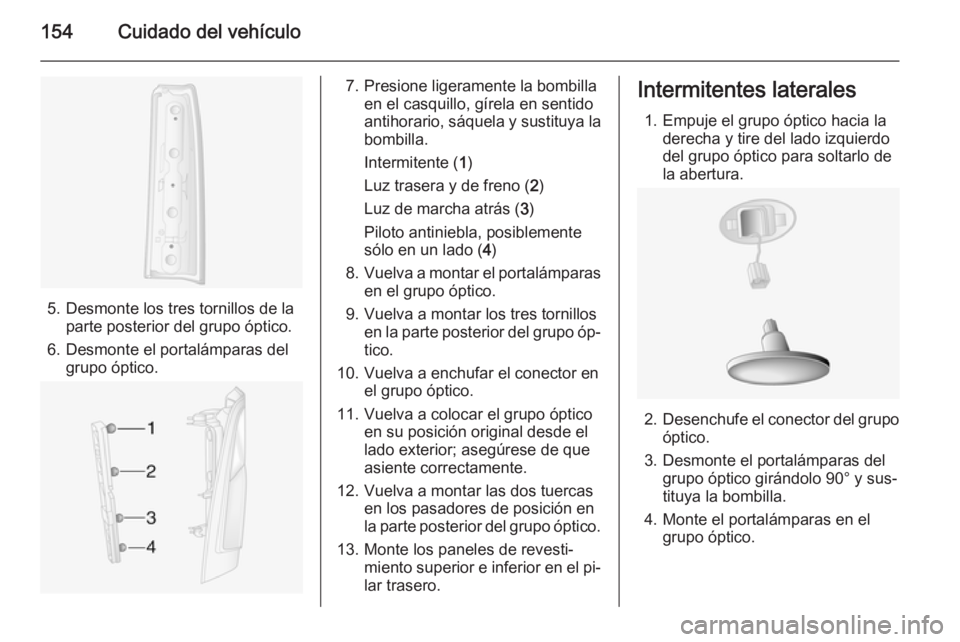

154Cuidado del vehículo
5. Desmonte los tres tornillos de laparte posterior del grupo óptico.
6. Desmonte el portalámparas del grupo óptico.
7. Presione ligeramente la bombilla en el casquillo, gírela en sentido
antihorario, sáquela y sustituya la
bombilla.
Intermitente ( 1)
Luz trasera y de freno ( 2)
Luz de marcha atrás ( 3)
Piloto antiniebla, posiblemente
sólo en un lado ( 4)
8. Vuelva a montar el portalámparas
en el grupo óptico.
9. Vuelva a montar los tres tornillos en la parte posterior del grupo óp‐tico.
10. Vuelva a enchufar el conector en el grupo óptico.
11. Vuelva a colocar el grupo óptico en su posición original desde el
lado exterior; asegúrese de que
asiente correctamente.
12. Vuelva a montar las dos tuercas en los pasadores de posición en
la parte posterior del grupo óptico.
13. Monte los paneles de revesti‐ miento superior e inferior en el pi‐lar trasero.Intermitentes laterales
1. Empuje el grupo óptico hacia la derecha y tire del lado izquierdo
del grupo óptico para soltarlo de
la abertura.
2. Desenchufe el conector del grupo
óptico.
3. Desmonte el portalámparas del grupo óptico girándolo 90° y sus‐
tituya la bombilla.
4. Monte el portalámparas en el grupo óptico.

Cuidado del vehículo155
5. Vuelva a enchufar el conector.
6. Monte el grupo óptico en la aber‐ tura y empújelo hacia la izquierda
para enclavarlo.
Intermitentes en los retrovisores 1. Desplace el retrovisor inferior de la parte delantera para acceder altornillo.
2. Desmonte el tornillo con un des‐ tornillador torx.
3. Desmonte el portalámparas de laparte trasera del retrovisor infe‐
rior.
4. Cambie la bombilla.
5. Vuelva a montar el portalámpa‐ ras.
6. Vuelva a montar el tornillo.
Tercera luz de freno
1. Desmonte la tapa desde el interior
de la puerta trasera.
2. Desenrosque la tuerca del pasa‐ dor de posición en la parte poste‐
rior del grupo óptico.
3. Desmonte el grupo óptico de la abertura en el lado exterior.
4. Desenchufe el conector del grupo
óptico.
5. Desmonte el portalámparas del grupo óptico y sustituya la bombi‐lla.
6. Monte el portalámparas en el grupo óptico y enchufe el conec‐
tor en el grupo óptico.
7. Vuelva a colocar el grupo óptico en la abertura y asegúrese de que
asiente correctamente.

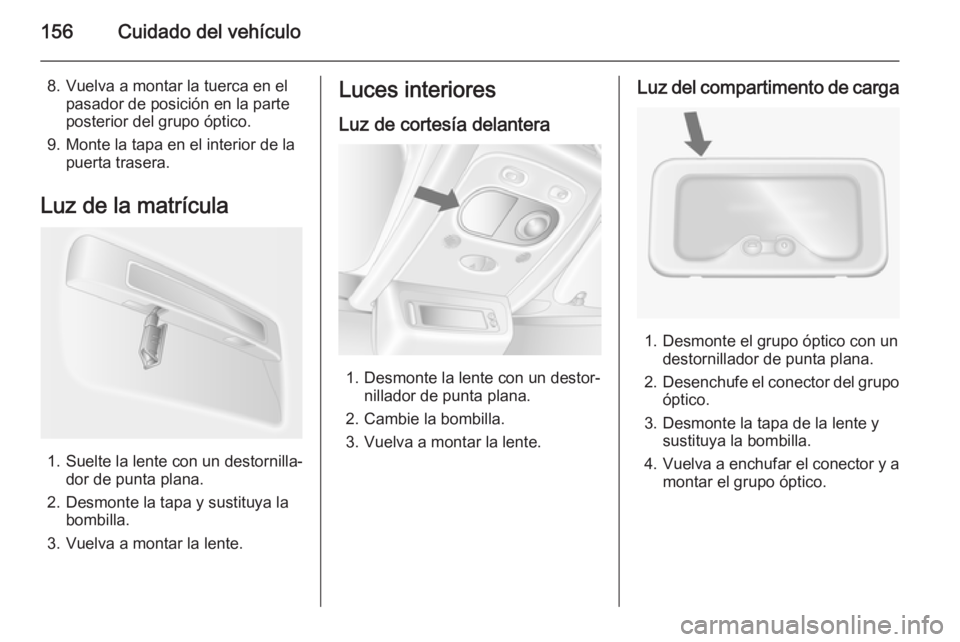

156Cuidado del vehículo
8. Vuelva a montar la tuerca en elpasador de posición en la parte
posterior del grupo óptico.
9. Monte la tapa en el interior de la puerta trasera.
Luz de la matrícula
1. Suelte la lente con un destornilla‐ dor de punta plana.
2. Desmonte la tapa y sustituya la bombilla.
3. Vuelva a montar la lente.
Luces interiores
Luz de cortesía delantera
1. Desmonte la lente con un destor‐ nillador de punta plana.
2. Cambie la bombilla.
3. Vuelva a montar la lente.
Luz del compartimento de carga
1. Desmonte el grupo óptico con un destornillador de punta plana.
2. Desenchufe el conector del grupo
óptico.
3. Desmonte la tapa de la lente y sustituya la bombilla.
4. Vuelva a enchufar el conector y a
montar el grupo óptico.

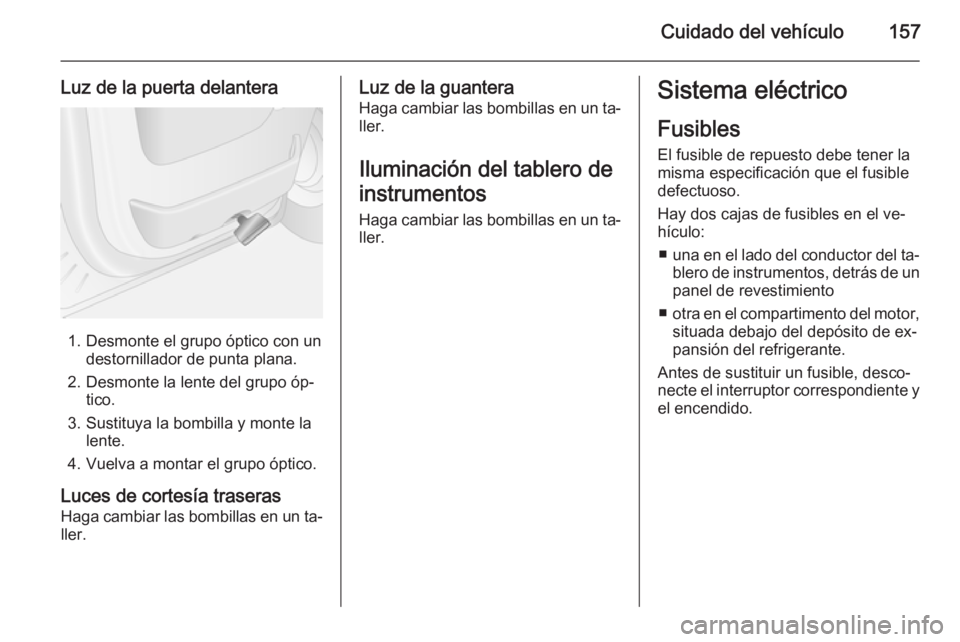

Cuidado del vehículo157
Luz de la puerta delantera
1. Desmonte el grupo óptico con undestornillador de punta plana.
2. Desmonte la lente del grupo óp‐ tico.
3. Sustituya la bombilla y monte la lente.
4. Vuelva a montar el grupo óptico.
Luces de cortesía traseras
Haga cambiar las bombillas en un ta‐
ller.
Luz de la guantera
Haga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐ ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐ hículo:
■ una en el lado del conductor del ta‐
blero de instrumentos, detrás de un panel de revestimiento
■ otra en el compartimento del motor,
situada debajo del depósito de ex‐
pansión del refrigerante.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.

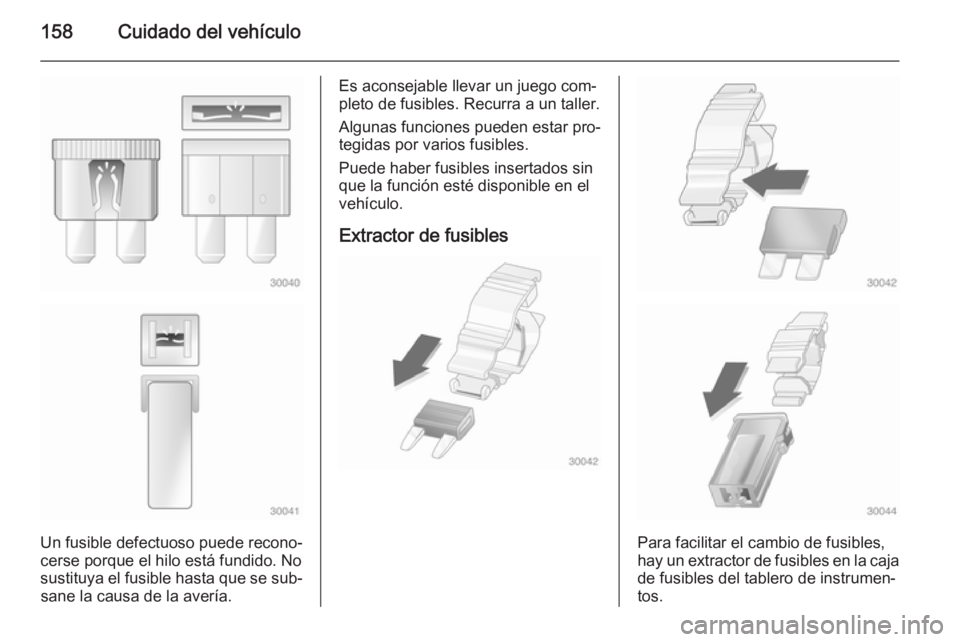

158Cuidado del vehículo
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Es aconsejable llevar un juego com‐
pleto de fusibles. Recurra a un taller.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Para facilitar el cambio de fusibles,
hay un extractor de fusibles en la caja de fusibles del tablero de instrumen‐
tos.
