Araç bakımı175

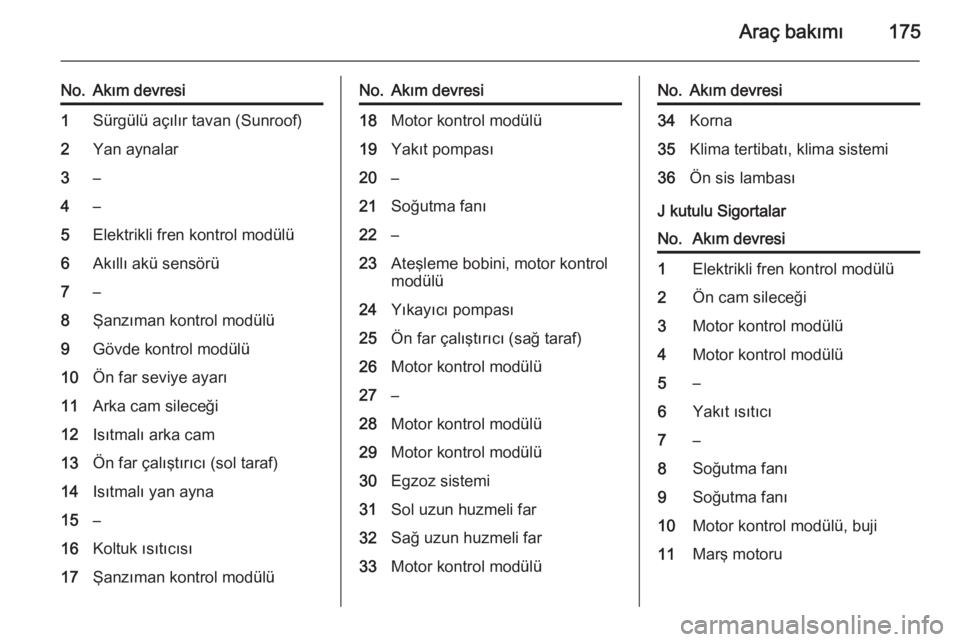

No.Akım devresi1Sürgülü açılır tavan (Sunroof)2Yan aynalar3–4–5Elektrikli fren kontrol modülü6Akıllı akü sensörü7–8Şanzıman kontrol modülü9Gövde kontrol modülü10Ön far seviye ayarı11Arka cam sileceği12Isıtmalı arka cam13Ön far çalıştırıcı (sol taraf)14Isıtmalı yan ayna15–16Koltuk ısıtıcısı17Şanzıman kontrol modülüNo.Akım devresi18Motor kontrol modülü19Yakıt pompası20–21Soğutma fanı22–23Ateşleme bobini, motor kontrol
modülü24Yıkayıcı pompası25Ön far çalıştırıcı (sağ taraf)26Motor kontrol modülü27–28Motor kontrol modülü29Motor kontrol modülü30Egzoz sistemi31Sol uzun huzmeli far32Sağ uzun huzmeli far33Motor kontrol modülüNo.Akım devresi34Korna35Klima tertibatı, klima sistemi36Ön sis lambası
J kutulu Sigortalar
No.Akım devresi1Elektrikli fren kontrol modülü2Ön cam sileceği3Motor kontrol modülü4Motor kontrol modülü5–6Yakıt ısıtıcı7–8Soğutma fanı9Soğutma fanı10Motor kontrol modülü, buji11Marş motoru

176Araç bakımıGösterge panosu sigorta
kutusu

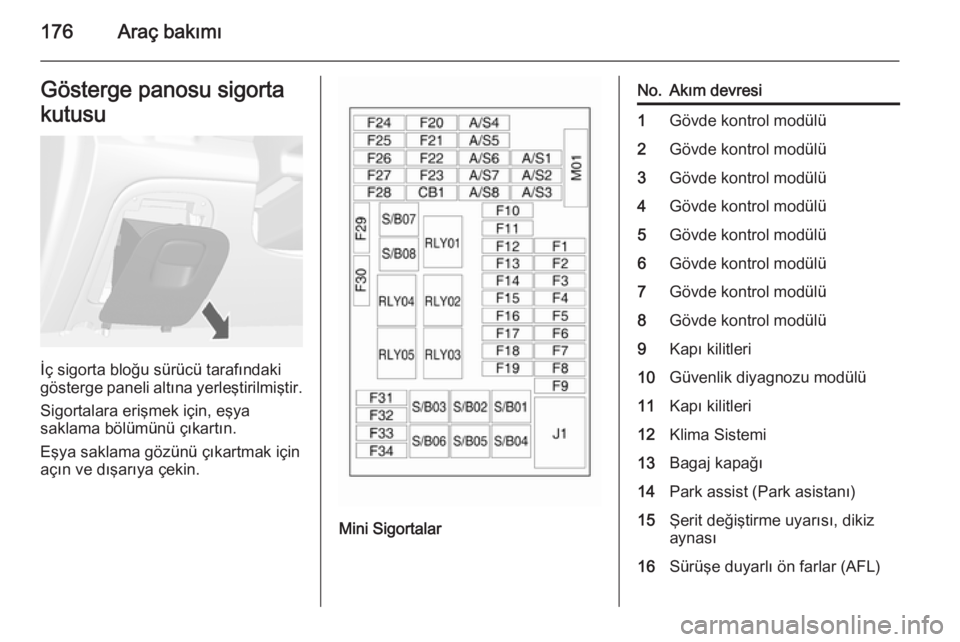

İç sigorta bloğu sürücü tarafındaki
gösterge paneli altına yerleştirilmiştir.
Sigortalara erişmek için, eşya
saklama bölümünü çıkartın.
Eşya saklama gözünü çıkartmak için
açın ve dışarıya çekin.
Mini Sigortalar
No.Akım devresi1Gövde kontrol modülü2Gövde kontrol modülü3Gövde kontrol modülü4Gövde kontrol modülü5Gövde kontrol modülü6Gövde kontrol modülü7Gövde kontrol modülü8Gövde kontrol modülü9Kapı kilitleri10Güvenlik diyagnozu modülü11Kapı kilitleri12Klima Sistemi13Bagaj kapağı14Park assist (Park asistanı)15Şerit değiştirme uyarısı, dikiz
aynası16Sürüşe duyarlı ön farlar (AFL)

Araç bakımı177
No.Akım devresi17Elektrik kumandalı cam sürücü18Yağmur sensörü19Yedek20Direksiyon simidi21Şanzıman kontrol modülü22Çakmak23Yedek24Yedek25Yedek26Ekran27Kombine gösterge28Sürüşe duyarlı ön farlar (AFL)29Yedek30Yedek31Kombine gösterge32Bilgi Eğlence Sistemi, aksesuar
priziNo.Akım devresi33Ekran, Bilgi ve Eğlence Sistemi34Onstar UHP/DAB
S/B Sigortalar
No.Akım devresi01Yedek02Yedek03Elektrik kumandalı camlar ön04Elektrik kumandalı camlar arka05Lojistik modu06Yedek07Yedek08YedekBagaj bölmesi sigorta

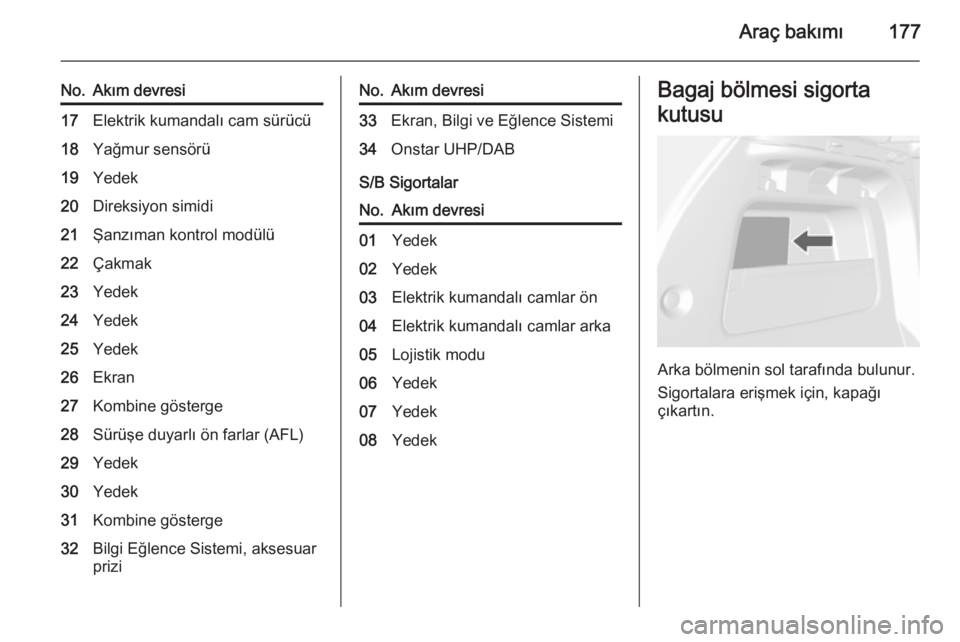

kutusu
Arka bölmenin sol tarafında bulunur.
Sigortalara erişmek için, kapağı
çıkartın.

178Araç bakımı

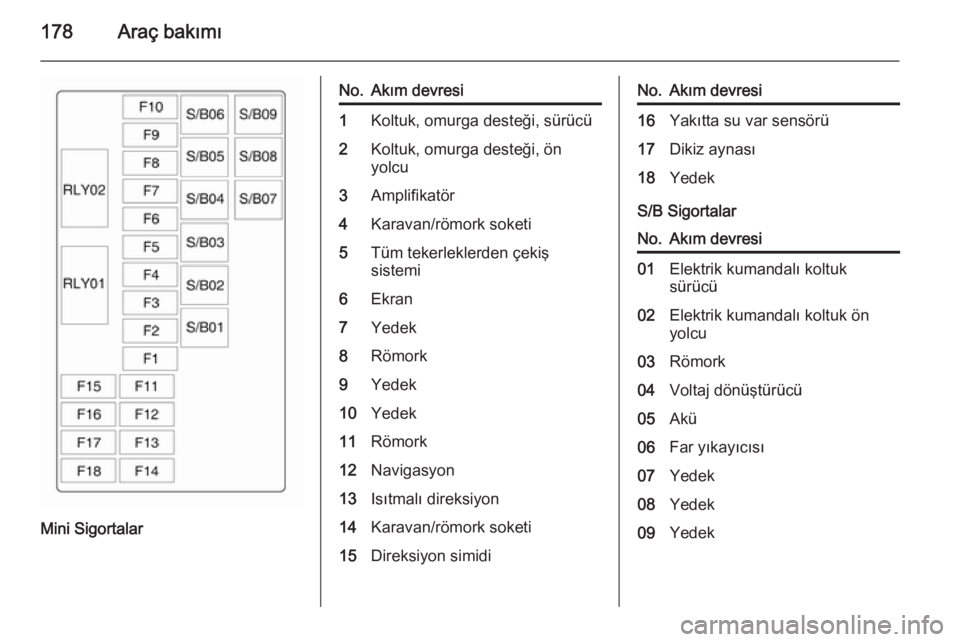

Mini Sigortalar
No.Akım devresi1Koltuk, omurga desteği, sürücü2Koltuk, omurga desteği, ön
yolcu3Amplifikatör4Karavan/römork soketi5Tüm tekerleklerden çekiş
sistemi6Ekran7Yedek8Römork9Yedek10Yedek11Römork12Navigasyon13Isıtmalı direksiyon14Karavan/römork soketi15Direksiyon simidiNo.Akım devresi16Yakıtta su var sensörü17Dikiz aynası18Yedek
S/B Sigortalar
No.Akım devresi01Elektrik kumandalı koltuk
sürücü02Elektrik kumandalı koltuk ön
yolcu03Römork04Voltaj dönüştürücü05Akü06Far yıkayıcısı07Yedek08Yedek09Yedek

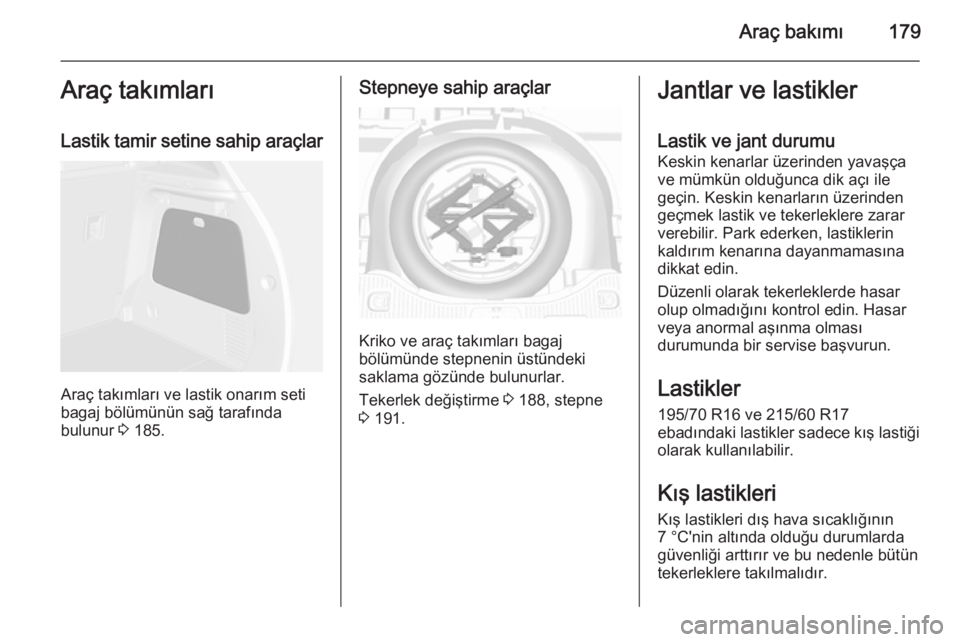

Araç bakımı179Araç takımları
Lastik tamir setine sahip araçlar
Araç takımları ve lastik onarım seti
bagaj bölümünün sağ tarafında
bulunur 3 185.
Stepneye sahip araçlar
Kriko ve araç takımları bagaj
bölümünde stepnenin üstündeki
saklama gözünde bulunurlar.
Tekerlek değiştirme 3 188, stepne
3 191.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Lastikler
195/70 R16 ve 215/60 R17
ebadındaki lastikler sadece kış lastiği
olarak kullanılabilir.
Kış lastikleri
Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.

180Araç bakımı
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
Lastik tanımlamalarıÖrneğin 215/60 R 16 95 H215=Lastik genişliği, mm60=Enine kesit oranı (yüzdesel
olarak lastik yüksekliğinin
lastik genişliğine olan oranı)R=Lastik kemeri yapı türü:
RadyalRF=Yapı türü: RunFlat16=Jant çapı / inç cinsinden95=Taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedirH=Hız tanım kodu
Hız tanım kodu:
Q=160 km/saate kadarS=180 km/saate kadarT=190 km/saate kadarH=210 km/saate kadarV=240 km/saate kadarW=270 km/saate kadarLastik hava basıncı
Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.

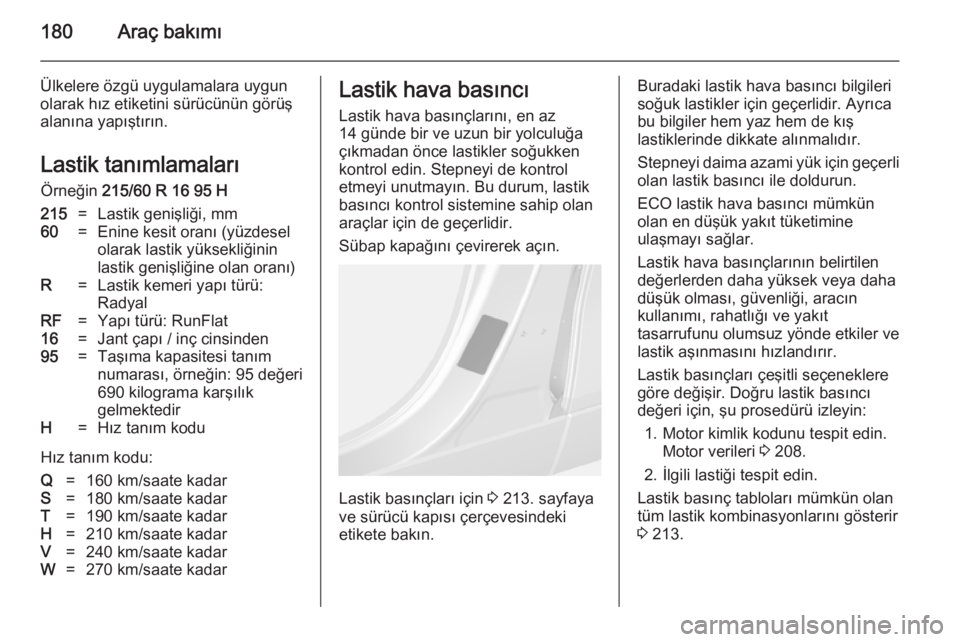

Sübap kapağını çevirerek açın.
Lastik basınçları için 3 213. sayfaya
ve sürücü kapısı çerçevesindeki
etikete bakın.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Motor kimlik kodunu tespit edin. Motor verileri 3 208.
2. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan tüm lastik kombinasyonlarını gösterir
3 213.

Araç bakımı181
Aracınız için onaylanmış lastikler için,araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.

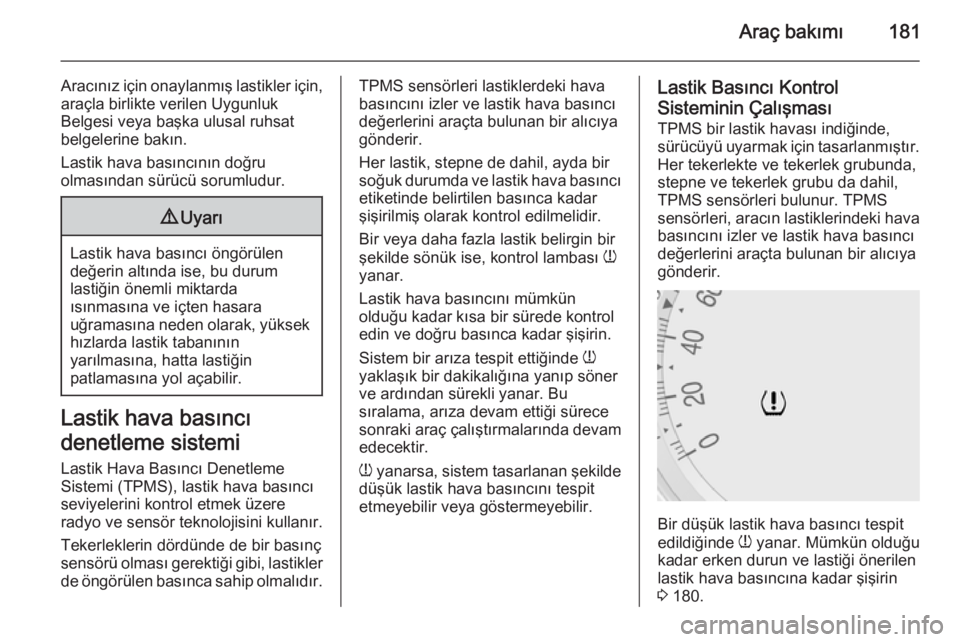

Lastik hava basıncı
denetleme sistemi Lastik Hava Basıncı Denetleme
Sistemi (TPMS), lastik hava basıncı
seviyelerini kontrol etmek üzere
radyo ve sensör teknolojisini kullanır.
Tekerleklerin dördünde de bir basınç
sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
TPMS sensörleri lastiklerdeki hava
basıncını izler ve lastik hava basıncı değerlerini araçta bulunan bir alıcıya
gönderir.
Her lastik, stepne de dahil, ayda bir
soğuk durumda ve lastik hava basıncı etiketinde belirtilen basınca kadar
şişirilmiş olarak kontrol edilmelidir.
Bir veya daha fazla lastik belirgin bir
şekilde sönük ise, kontrol lambası w
yanar.
Lastik hava basıncını mümkün
olduğu kadar kısa bir sürede kontrol
edin ve doğru basınca kadar şişirin.
Sistem bir arıza tespit ettiğinde w
yaklaşık bir dakikalığına yanıp söner
ve ardından sürekli yanar. Bu
sıralama, arıza devam ettiği sürece
sonraki araç çalıştırmalarında devam
edecektir.
w yanarsa, sistem tasarlanan şekilde
düşük lastik hava basıncını tespit
etmeyebilir veya göstermeyebilir.Lastik Basıncı Kontrol
Sisteminin Çalışması
TPMS bir lastik havası indiğinde,
sürücüyü uyarmak için tasarlanmıştır.
Her tekerlekte ve tekerlek grubunda,
stepne ve tekerlek grubu da dahil,
TPMS sensörleri bulunur. TPMS sensörleri, aracın lastiklerindeki hava basıncını izler ve lastik hava basıncıdeğerlerini araçta bulunan bir alıcıya
gönderir.
Bir düşük lastik hava basıncı tespit
edildiğinde w yanar. Mümkün olduğu
kadar erken durun ve lastiği önerilen
lastik hava basıncına kadar şişirin
3 180.

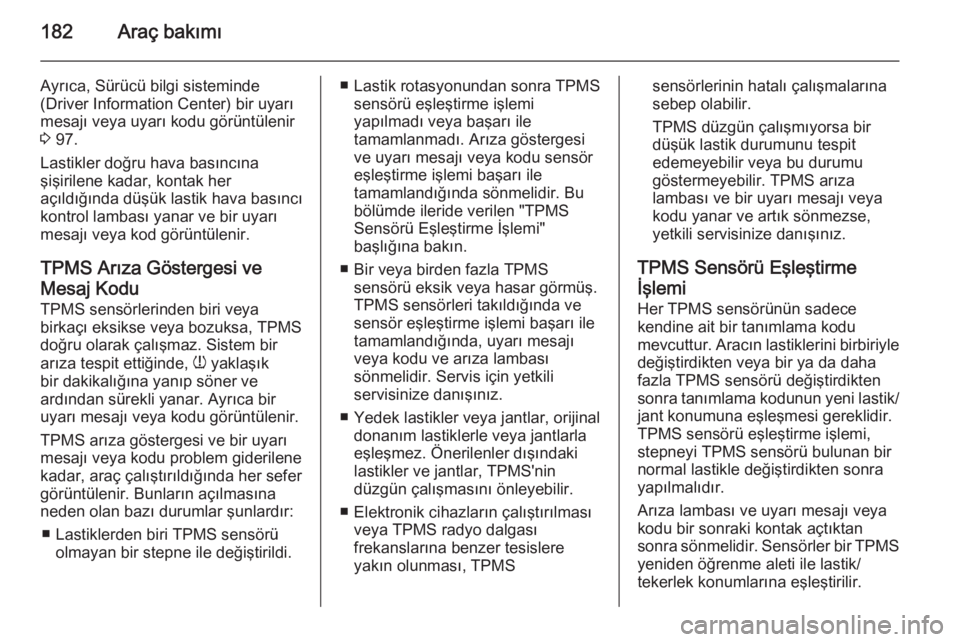

182Araç bakımı
Ayrıca, Sürücü bilgi sisteminde
(Driver Information Center) bir uyarı
mesajı veya uyarı kodu görüntülenir
3 97.
Lastikler doğru hava basıncına
şişirilene kadar, kontak her
açıldığında düşük lastik hava basıncı
kontrol lambası yanar ve bir uyarı
mesajı veya kod görüntülenir.
TPMS Arıza Göstergesi ve
Mesaj Kodu
TPMS sensörlerinden biri veya
birkaçı eksikse veya bozuksa, TPMS
doğru olarak çalışmaz. Sistem bir
arıza tespit ettiğinde, w yaklaşık
bir dakikalığına yanıp söner ve
ardından sürekli yanar. Ayrıca bir uyarı mesajı veya kodu görüntülenir.
TPMS arıza göstergesi ve bir uyarı
mesajı veya kodu problem giderilene
kadar, araç çalıştırıldığında her sefer
görüntülenir. Bunların açılmasına
neden olan bazı durumlar şunlardır:
■ Lastiklerden biri TPMS sensörü olmayan bir stepne ile değiştirildi.■ Lastik rotasyonundan sonra TPMSsensörü eşleştirme işlemi
yapılmadı veya başarı ile
tamamlanmadı. Arıza göstergesi
ve uyarı mesajı veya kodu sensör
eşleştirme işlemi başarı ile
tamamlandığında sönmelidir. Bu
bölümde ileride verilen "TPMS
Sensörü Eşleştirme İşlemi"
başlığına bakın.
■ Bir veya birden fazla TPMS sensörü eksik veya hasar görmüş.
TPMS sensörleri takıldığında ve
sensör eşleştirme işlemi başarı ile
tamamlandığında, uyarı mesajı
veya kodu ve arıza lambası
sönmelidir. Servis için yetkili
servisinize danışınız.
■ Yedek lastikler veya jantlar, orijinal donanım lastiklerle veya jantlarla
eşleşmez. Önerilenler dışındaki
lastikler ve jantlar, TPMS'nin
düzgün çalışmasını önleyebilir.
■ Elektronik cihazların çalıştırılması veya TPMS radyo dalgası
frekanslarına benzer tesislere
yakın olunması, TPMSsensörlerinin hatalı çalışmalarına
sebep olabilir.
TPMS düzgün çalışmıyorsa bir
düşük lastik durumunu tespit
edemeyebilir veya bu durumu
göstermeyebilir. TPMS arıza
lambası ve bir uyarı mesajı veya
kodu yanar ve artık sönmezse, yetkili servisinize danışınız.
TPMS Sensörü Eşleştirme İşlemi Her TPMS sensörünün sadece
kendine ait bir tanımlama kodu
mevcuttur. Aracın lastiklerini birbiriyle değiştirdikten veya bir ya da daha
fazla TPMS sensörü değiştirdikten
sonra tanımlama kodunun yeni lastik/ jant konumuna eşleşmesi gereklidir.
TPMS sensörü eşleştirme işlemi,
stepneyi TPMS sensörü bulunan bir
normal lastikle değiştirdikten sonra
yapılmalıdır.
Arıza lambası ve uyarı mesajı veya
kodu bir sonraki kontak açtıktan
sonra sönmelidir. Sensörler bir TPMS
yeniden öğrenme aleti ile lastik/
tekerlek konumlarına eşleştirilir.
