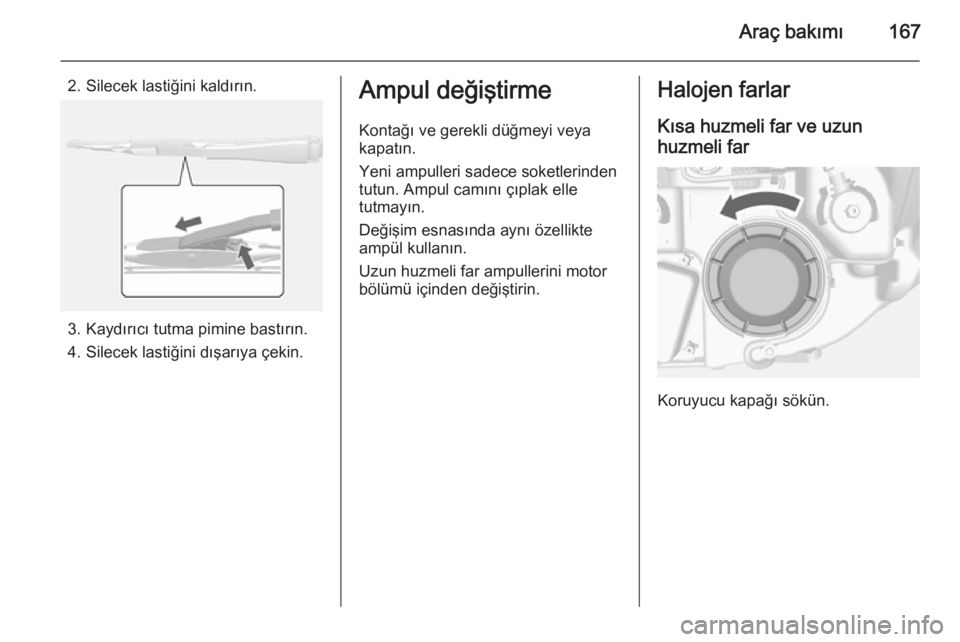

Araç bakımı167
2. Silecek lastiğini kaldırın.
3. Kaydırıcı tutma pimine bastırın.
4. Silecek lastiğini dışarıya çekin.
Ampul değiştirme
Kontağı ve gerekli düğmeyi veya
kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.Halojen farlar
Kısa huzmeli far ve uzun
huzmeli far
Koruyucu kapağı sökün.

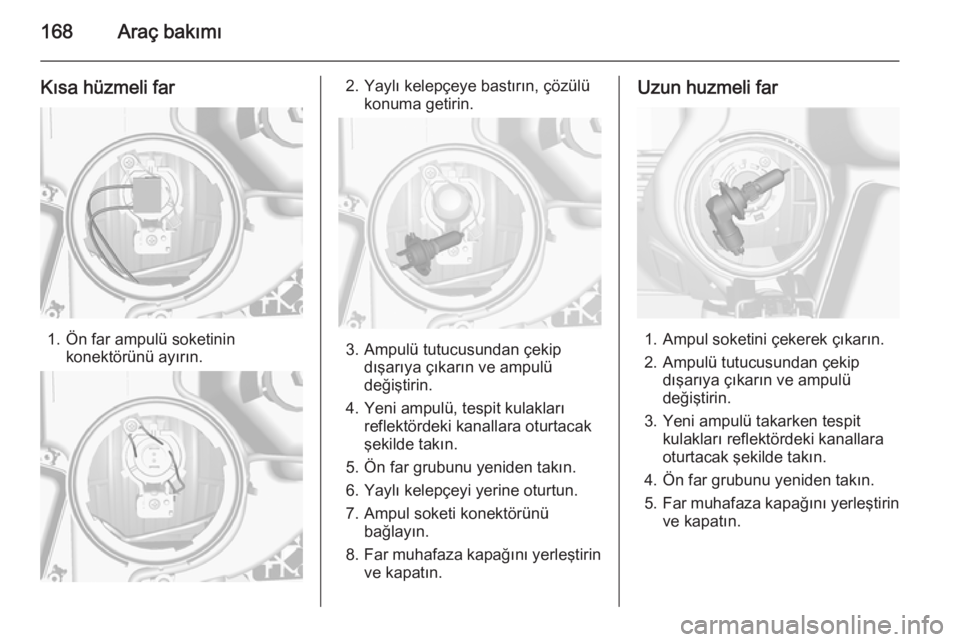

168Araç bakımı
Kısa hüzmeli far
1. Ön far ampulü soketininkonektörünü ayırın.
2. Yaylı kelepçeye bastırın, çözülü konuma getirin.
3. Ampulü tutucusundan çekipdışarıya çıkarın ve ampulü
değiştirin.
4. Yeni ampulü, tespit kulakları reflektördeki kanallara oturtacak
şekilde takın.
5. Ön far grubunu yeniden takın.
6. Yaylı kelepçeyi yerine oturtun.
7. Ampul soketi konektörünü bağlayın.
8. Far muhafaza kapağını yerleştirin
ve kapatın.
Uzun huzmeli far
1. Ampul soketini çekerek çıkarın.
2. Ampulü tutucusundan çekip dışarıya çıkarın ve ampulü
değiştirin.
3. Yeni ampulü takarken tespit kulakları reflektördeki kanallara
oturtacak şekilde takın.
4. Ön far grubunu yeniden takın.
5. Far muhafaza kapağını yerleştirin
ve kapatın.

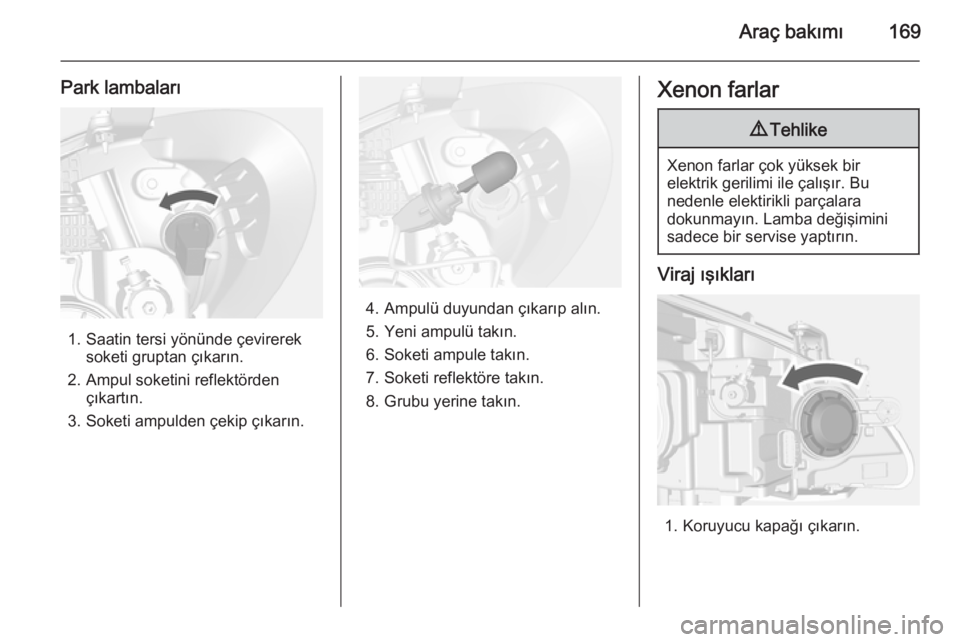

Araç bakımı169
Park lambaları
1. Saatin tersi yönünde çevirereksoketi gruptan çıkarın.
2. Ampul soketini reflektörden çıkartın.
3. Soketi ampulden çekip çıkarın.
4. Ampulü duyundan çıkarıp alın.
5. Yeni ampulü takın.
6. Soketi ampule takın.
7. Soketi reflektöre takın.
8. Grubu yerine takın.
Xenon farlar9 Tehlike
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Viraj ışıkları
1. Koruyucu kapağı çıkarın.

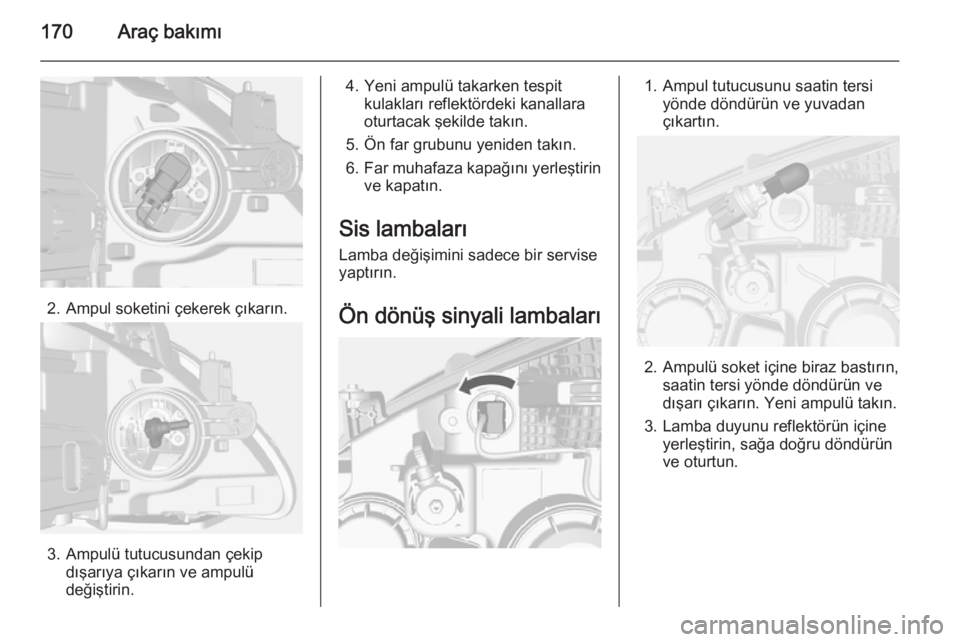

170Araç bakımı
2. Ampul soketini çekerek çıkarın.
3. Ampulü tutucusundan çekipdışarıya çıkarın ve ampulü
değiştirin.
4. Yeni ampulü takarken tespit kulakları reflektördeki kanallara
oturtacak şekilde takın.
5. Ön far grubunu yeniden takın.
6. Far muhafaza kapağını yerleştirin
ve kapatın.
Sis lambaları
Lamba değişimini sadece bir servise
yaptırın.
Ön dönüş sinyali lambaları1. Ampul tutucusunu saatin tersi yönde döndürün ve yuvadan
çıkartın.
2. Ampulü soket içine biraz bastırın, saatin tersi yönde döndürün ve
dışarı çıkarın. Yeni ampulü takın.
3. Lamba duyunu reflektörün içine yerleştirin, sağa doğru döndürün
ve oturtun.

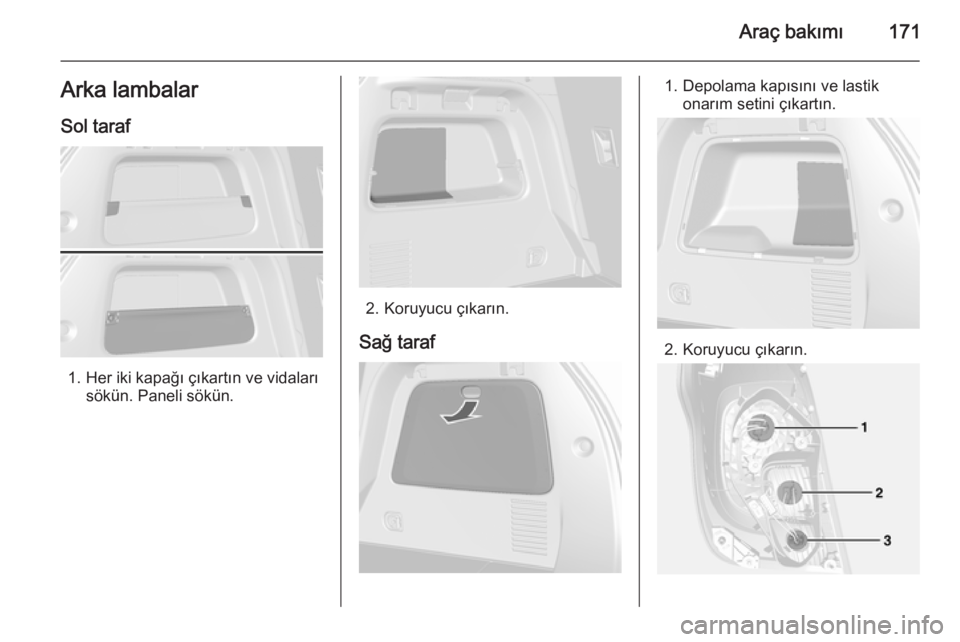

Araç bakımı171Arka lambalar
Sol taraf
1. Her iki kapağı çıkartın ve vidaları sökün. Paneli sökün.
2. Koruyucu çıkarın.
Sağ taraf
1. Depolama kapısını ve lastik onarım setini çıkartın.
2. Koruyucu çıkarın.

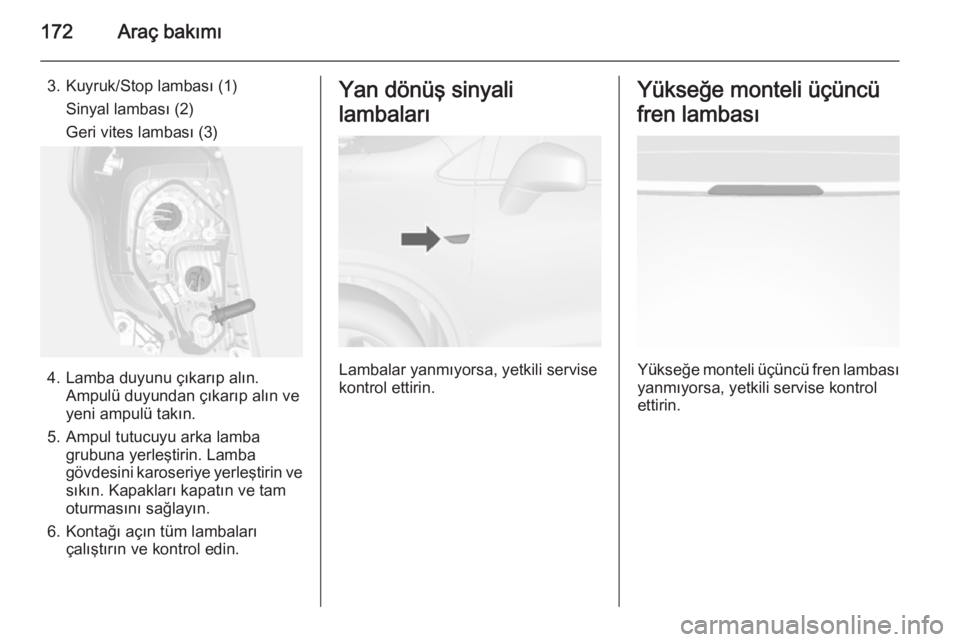

172Araç bakımı
3. Kuyruk/Stop lambası (1)Sinyal lambası (2)
Geri vites lambası (3)
4. Lamba duyunu çıkarıp alın. Ampulü duyundan çıkarıp alın ve
yeni ampulü takın.
5. Ampul tutucuyu arka lamba grubuna yerleştirin. Lamba
gövdesini karoseriye yerleştirin ve
sıkın. Kapakları kapatın ve tam
oturmasını sağlayın.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Yan dönüş sinyali
lambaları
Lambalar yanmıyorsa, yetkili servise
kontrol ettirin.
Yükseğe monteli üçüncü
fren lambası
Yükseğe monteli üçüncü fren lambası yanmıyorsa, yetkili servise kontrol
ettirin.

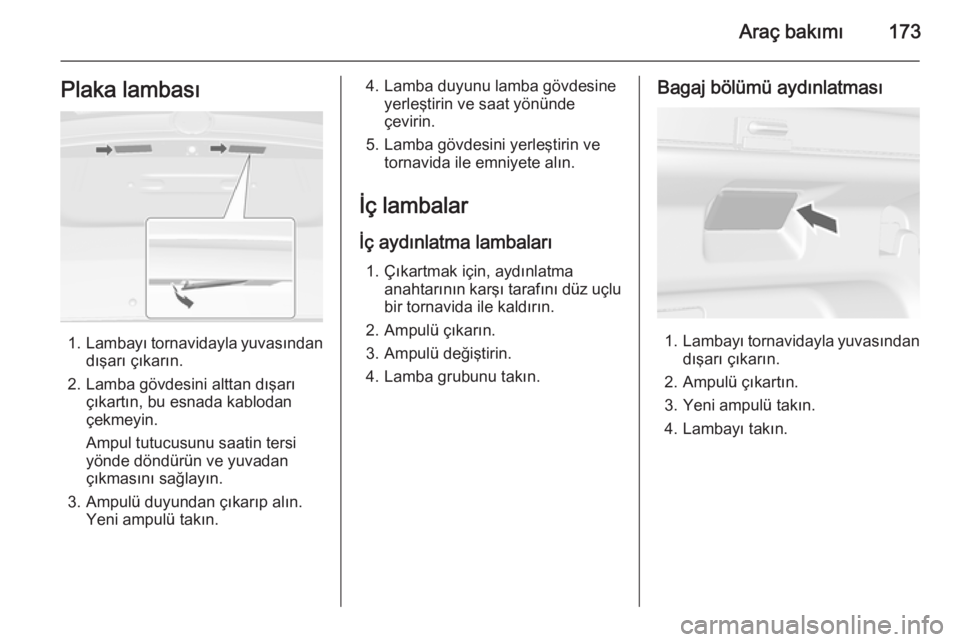

Araç bakımı173Plaka lambası
1.Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Lamba gövdesini alttan dışarı çıkartın, bu esnada kablodan
çekmeyin.
Ampul tutucusunu saatin tersi
yönde döndürün ve yuvadan
çıkmasını sağlayın.
3. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
4. Lamba duyunu lamba gövdesineyerleştirin ve saat yönünde
çevirin.
5. Lamba gövdesini yerleştirin ve tornavida ile emniyete alın.
İç lambalar İç aydınlatma lambaları 1. Çıkartmak için, aydınlatma anahtarının karşı tarafını düz uçlu
bir tornavida ile kaldırın.
2. Ampulü çıkarın.
3. Ampulü değiştirin.
4. Lamba grubunu takın.Bagaj bölümü aydınlatması
1. Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Ampulü çıkartın.
3. Yeni ampulü takın.
4. Lambayı takın.

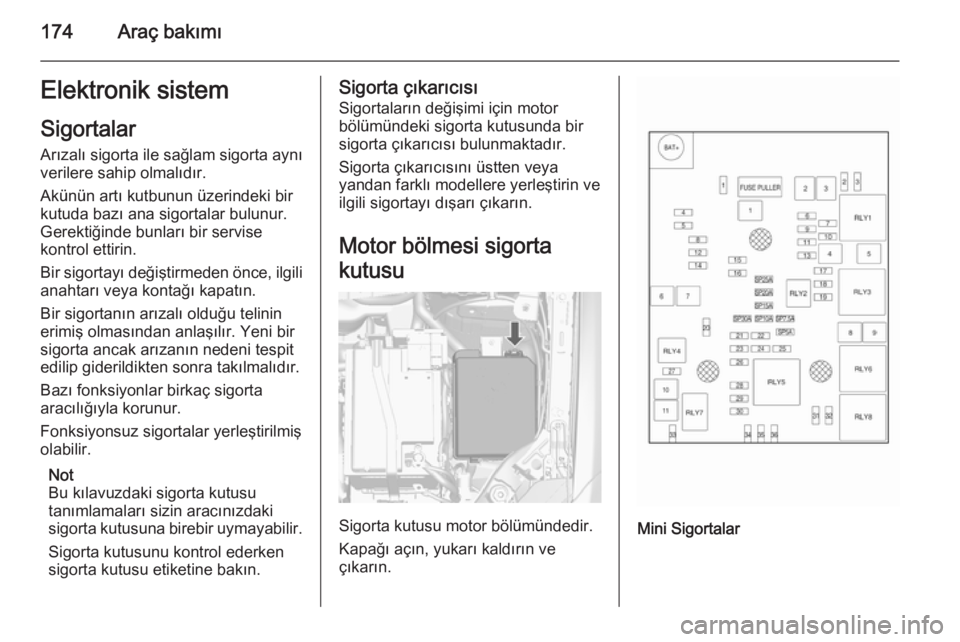

174Araç bakımıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Akünün artı kutbunun üzerindeki bir
kutuda bazı ana sigortalar bulunur.
Gerektiğinde bunları bir servise
kontrol ettirin.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Not
Bu kılavuzdaki sigorta kutusu
tanımlamaları sizin aracınızdaki sigorta kutusuna birebir uymayabilir.
Sigorta kutusunu kontrol ederken
sigorta kutusu etiketine bakın.Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellere yerleştirin ve
ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümündedir.
Kapağı açın, yukarı kaldırın ve
çıkarın.Mini Sigortalar
