Page 105 of 217

Mittarit ja käyttölaitteet103
■Näyttö pois päältä :
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.
■ Kartta-asetukset :
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.
Ajoneuvoasetukset ■ Ilmastoinnin ja ilman laatu
Autom. tuulettimen nopeus : Muut‐
taa puhaltimen ohjausta. Muutettu asetus on käytössä sen jälkeen,
kun sytytysvirta kytketään pois ja
uudelleen päälle.
Ilmastointi : Jäähdytysjärjestelmän
päälle- tai poiskytkentä aina syty‐
tysvirran kytkemisen yhteydessä
tai viimeksi valitun asetuksen
käyttö.
Automaat. huurteenpoisto : Kytke
automaattinen kuivaustoiminto
päälle tai pois.
Autom. takalasin huurteenp. : Akti‐
voi takalasin lämmityksen auto‐
maattisesti.■ Mukavuusasetukset
Äänimerkin voimakkuus : Varoitus‐
äänien äänenvoimakkuuden muut‐
taminen.
Kuljettajan aset. personointi : Rää‐
tälöintitoiminnon ottaminen käyt‐
töön tai poistaminen käytöstä.
Autom. takal. pyyh. peruut. : Taka‐
lasinpyyhkimen automaattisen
käynnistyksen käyttöönotto tai käy‐ töstä poistaminen kytkettäessä pe‐
ruutusvaihde.
■ Pysäköintiapu/törmäystunnistin
Pysäköintiavustaja : Ultraäänitun‐
nistimien käyttöönotto tai poistami‐
nen käytöstä.
■ Lähestymisvalot
Lähestymisvalojen aktivointi : Au‐
toonnousuvalaistuksen käyttöön‐
otto tai poistaminen käytöstä.
Kesto ajoneuvosta poist. : Poistu‐
misvalaistuksen käyttöönotto tai
poistaminen käytöstä ja sen keston
muuttaminen.■ Ovien keskuslukitus
Uloslukituksen esto : Automaattisen
ovien lukitustoiminnon käyttöönotto
tai poistaminen käytöstä kuljettajan oven ollessa auki.
Ovien keskuslukitus : Ovien lukituk‐
sen automaattisen avauksen otta‐
minen käyttöön tai poistaminen
käytöstä sytytysvirran katkaisun jäl‐ keen. Ovien automaattisen lukituk‐
sen käyttöönotto tai poistaminen
käytöstä liikkeellelähdön jälkeen.
Ovien lukitusviive : Viivästetyn
ovien lukituksen käyttöönotto tai poistaminen käytöstä.
■ Etälukitus, avaus, käynnistys
Kaukolukituksen ilmaisin : Varoitus‐
vilkkujen lukituspalautteen kytke‐
minen päälle tai pois.
Ovien avaus kauko-ohj. : Varoitus‐
vilkkujen välähtämisen käyttöön‐ otto tai käytöstä poistaminen luki‐
tuksen avauksen yhteydessä.

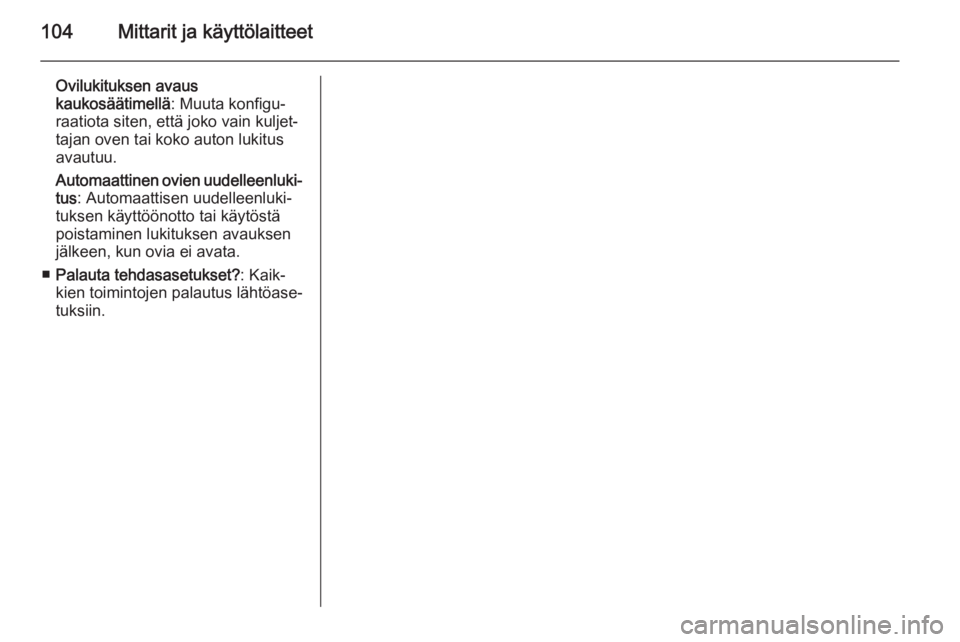

Page 106 of 217
104Mittarit ja käyttölaitteet
Ovilukituksen avaus
kaukosäätimellä : Muuta konfigu‐
raatiota siten, että joko vain kuljet‐
tajan oven tai koko auton lukitus avautuu.
Automaattinen ovien uudelleenluki‐ tus : Automaattisen uudelleenluki‐
tuksen käyttöönotto tai käytöstä
poistaminen lukituksen avauksen jälkeen, kun ovia ei avata.
■ Palauta tehdasasetukset? : Kaik‐
kien toimintojen palautus lähtöase‐
tuksiin.
Page 107 of 217
Valaistus105ValaistusUlkovalot.................................... 105
Sisävalot .................................... 111
Valaistusominaisuudet ...............112Ulkovalot
Valokytkin
Kierrä ajovalokytkintä:
AUTO=Valoautomatiikka: Ulkova‐
lot kytkeytyvät päälle ja
pois päältä automaattisesti
ulkovalaistusolosuhteista
riippuenm=Valoautomatiikan kytkemi‐
nen päälle tai pois. Kytkin
palaa asentoon AUTO8=Sivuvalot9=LähivalotAutot ilman valoautomatiikkaa:7=pois
Takavalot
Takavalot syttyvät yhdessä lähi- ja si‐ vuvalojen kanssa.
Valoautomatiikka
Kun valoautomatiikka on käytössä ja
moottori käynnissä, järjestelmä vaih‐
taa päiväajovalojen ja lähivalojen vä‐
lillä automaattisesti valaistusolosuh‐teista riippuen.
Päiväajovalot 3 107.
Page 108 of 217
106Valaistus
Automaattisten ajovalojen
aktivointi
Huonoissa valaistusolosuhteissa lä‐
hivalot kytkeytyvät päälle.
Tunnelin tunnistus Lähivalot kytkeytyvät päälle ajet‐
taessa tunneliin.
Mukautuvat ajovalot 3 107.
Kaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.
Kaukovalovilkku Kaukovalovilkkua käytetään vetä‐
mällä vipua.
Ajovalojen kantaman
säätö
Ajovalojen kantaman säätö käsin Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.0=matkustajat etuistuimilla1=matkustajat kaikilla istuimilla2=matkustajat kaikilla istuimilla ja
täysi tavaratila3=kuljettaja istuimellaan ja täysi
tavaratila.
Ajovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulijoiden häikäistymisen es‐ tämiseksi.
Page 109 of 217

Valaistus107
Halogeenivaloilla varustetut
autot
Säätöruuvit sijaitsevat ajovalojen ylä‐ puolella.
Käännä säätöruuveja ruuvitaltalla
puoli kierrosta myötäpäivään.
Poista käytöstä kääntämällä säätö‐ ruuveja puoli kierrosta vastapäivään.
Huomio
Tarkistuta ajovalojen säätö pois‐
kytkennän jälkeen.
Suosittelemme ottamaan yhteyttä
korjaamoon.
Autot, joissa on mukautuva
ajovalojärjestelmä
1. Avain virtalukossa.
2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku).
3. Kytke sytytysvirta.
4. Noin 3 sekunnin kuluttua kuuluu äänimerkki.
Ajovalot suunnataan automaattisesti. Aina kun sytytysvirta kytketään,
f vilkkuu muistutuksena n. 4 sekun‐
tia.
Poista käytöstä samalla menettelyta‐
valla kuin yllä on kuvattu. f ei vilku,
kun toiminto poistetaan käytöstä.
Merkkivalo f 3 87.
Päiväajovalot
Päiväajovalot parantavat auton näky‐ vyyttä päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Mukautuvat ajovalot Mukautuvat ajovalot ovat saatavina
vain bi-ksenon-ajovalojen yhtey‐
dessä. Valojen kantama, jakautumi‐
nen ja voimakkuus muuttuvat valais‐
tusolosuhteiden, sään ja tien tyypin
mukaan.
Page 110 of 217

108Valaistus
Pihakatuvalot
Aktivoituvat automaattisesti alhai‐
sella, enintään noin 30 km/h ajono‐
peudella. Valokeila kääntyy -5°/3°
kulmassa tien reunaa kohti.
Kaupunkivalot
Aktivoituvat automaattisesti enintään
n. 50 km/h ajonopeudella ja kun va‐ lotunnistin havaitsee katuvaloja. Va‐
lon jakaminen laajemmalle vähentää valojen kantamaa.
Maaseutuvalot
Aktivoituvat automaattisesti ajono‐ peusalueella n. 50 - 115 km/h. Valo‐
keila ja kirkkaus ovat erilaiset vasem‐ malla ja oikealla puolella.
Moottoritievalot Aktivoituvat automaattisesti yli n.115 km/h nopeuksilla, kun ohjauspyö‐
rää käännetään hyvin vähän. Ne kyt‐
keytyvät päälle viiveellä tai suoraan, kun nopeutta kiihdytetään voimak‐
kaasti. Valokeila on pitempi ja kirk‐ kaampi.Huonon sään valot
Aktivoituvat automaattisesti n.
70 km/h nopeuteen asti, kun sadetun‐
nistin havaitsee kosteutta tai pyyhki‐
met toimivat jatkuvasti. Valon kanta‐
maa, jakautumista ja voimakkuutta
säädetään näkyvyydestä riippuen.
Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän kul‐
man ja nopeuden mukaan parantaen
valaistusta kaarteissa.
Merkkivalo f 3 87.
Kulmavalot
Tiukoissa mutkissa tai käännyttäessä sivutielle kytkeytyy päälle ohjauskul‐
masta tai suuntavilkusta riippuen va‐
sen tai oikea lisävalo, joka valaisee
tietä oikeassa kulmassa ajosuuntaan
nähden. Se on aktivoituna enintään
40 km/h nopeuteen asti.
Merkkivalo f 3 87.
Peruutustoiminto
Jos ajovalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan no‐
peammin kuin 17 km/h.
KaukovaloapuTämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa lähivaloille kun: ■ kamera tuulilasissa havaitsee vas‐ taantulevan tai edellä ajavan auton
valot
■ auton nopeus on alle 20 km/h
Page 111 of 217

Valaistus109
■ on sumuista tai sataa lunta
■ ajetaan kaupunkialueella
Aktivointi
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 87.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös silloin,
kun etu- tai takasumuvalot kytketään
päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐
loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloapu on aina aktiivinen sy‐
tytysvirran kytkemisen jälkeen.
Dynaaminen automaattinen
ajovalojen korkeussäätö
Jotta vastaantuleva liikenne ei häi‐
käisty, ajovalojen korkeutta sääde‐
tään automaattisesti etu- ja taka-
akselilta mitattujen kallistustietojen,
kiihdytyksen tai hidastuksen sekä ajo‐
nopeuden perusteella.Vika mukautuvien ajovalojen
järjestelmässä
Kun järjestelmä havaitsee vian mu‐
kautuvissa ajovaloissa, se siirtyy esi‐
ohjelmoituun asentoon välttääkseen
häikäisemästä vastaantulevaa liiken‐
nettä. Korjauta häiriön syy korjaa‐
mossa ensi tilassa.
Varoitusvilkut
Käyttö painikkeella ¨.
Page 112 of 217
110ValaistusSuunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin=oikea suuntavilkkuSiirrä vipua
alaspäin=vasen suuntavilkku
Jos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.
Vilkuttaminen kolme kertaa esim.
kaistaa vaihdettaessa: paina vipu tun‐ tuvaan vastukseen asti ja vapauta se.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐
sen yli.
Kytke suuntavilkku käsin pois päältä siirtämällä vipu alkuperäiseen asen‐
toonsa.
Etusumuvalot
Käyttö painikkeella >.
Takasumuvalo
Käyttö painikkeella r.
Valokytkin AUTO-asennossa: taka‐
sumuvalon sytyttäminen kytkee ajo‐
valot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain etu‐
sumuvalojen kanssa.
Peruutusvalot
Peruutusvalot palavat, kun sytytys‐
virta on kytketty ja peruutusvaihde va‐ littu.
