2014 OPEL MOKKA Instruktionsbok

Bilvård159
2. Tryck på fjäderklämman ochlossa den.
3. Ta ut lampan ur hållaren och er‐ sätt lampan.
4. Vid montering av en ny glödlampa
ska klackarna placeras i uttagen i
reflektorn.
5. Sätt tillbaka strålkastarenheten.
6. Fäst fjäderklämman.
7. Anslut kontaktdonet till lamphålla‐
ren.
8. Sätt strålkastarens skyddskåpa på plats och tryck fast den.
Helljus
1. Dra ut lamphållaren.
2. Ta ut lampan ur hållaren och er‐ sätt lampan.
3. Vid montering av en ny glödlampa
ska klackarna placeras i uttagen i
reflektorn.
4. Sätt tillbaka strålkastarenheten.
5. Sätt strålkastarens skyddskåpa på plats och tryck fast den.
Sidoljus
1. Ta bort hållaren från strålkasta‐renheten genom att vrida den
moturs.
2. Ta bort lamphållaren från reflek‐ torn.
3. Dra loss kabelsatskontakten från glödlampan.

160Bilvård
4. Ta ut glödlampan ur hållaren.
5. Sätt in den nya glödlampan.
6. Fäst kabelkontakten på glödlam‐ pan.
7. Sätt in lamphållaren i reflektorn. 8. Sätt tillbaka lampenheten.
Xenonstrålkastare9 Fara
Xenonstrålkastare arbetar med
mycket hög elektrisk spänning. Undvik beröring. Låt en verkstad
utföra lampbyte.
Kurvljus
1. Ta bort skyddet.
2. Dra ut lamphållaren.
3. Ta ut lampan ur hållaren och er‐ sätt lampan.

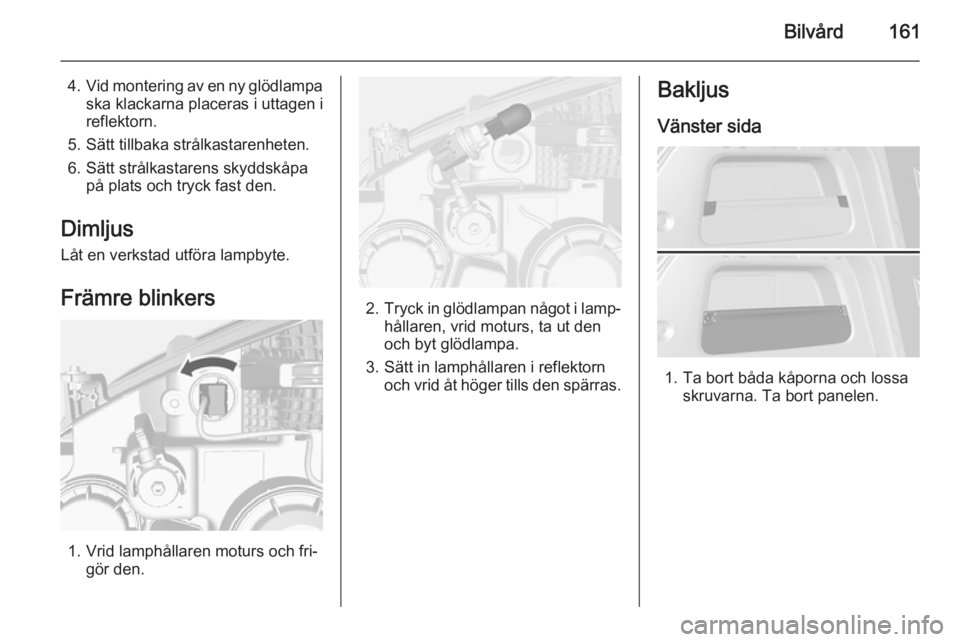

Bilvård161
4.Vid montering av en ny glödlampa
ska klackarna placeras i uttagen i
reflektorn.
5. Sätt tillbaka strålkastarenheten.
6. Sätt strålkastarens skyddskåpa på plats och tryck fast den.
Dimljus
Låt en verkstad utföra lampbyte.
Främre blinkers
1. Vrid lamphållaren moturs och fri‐ gör den.
2.Tryck in glödlampan något i lamp‐
hållaren, vrid moturs, ta ut den
och byt glödlampa.
3. Sätt in lamphållaren i reflektorn och vrid åt höger tills den spärras.
Bakljus
Vänster sida
1. Ta bort båda kåporna och lossa skruvarna. Ta bort panelen.

162Bilvård
2. Ta bort skyddet.
Höger sida
1. Ta bort förvaringsfackets lucka och däckreparationssatsen.
2. Ta bort skyddet.
3. Bak-/stoppljus (1)
Blinkersljus (2)
Backljus (3)
4. Ta bort lamphållaren. Ta bort och byt glödlampan.
5. Sätt in lamphållaren i bakljus‐ enheten. Sätt in bakljusenheten i
karossen och dra åt. Sätt tillbaka
skydden och fäst dem.
6. Slå på tändningen, tänd och kon‐ trollera alla lampor.

Bilvård163Sidoblinkers
Om lamporna inte fungerar, låt en
verkstad kontrollera dem.
Högt mittmonterat
bromsljus
Om det höga mittmonterade bromsl‐
juset inte fungerar, låt en verkstad
kontrollera det.
Registreringsskyltsbelys‐
ning
1. Lossa lampan med hjälp av en skruvmejsel.
2. Ta ut lamphuset neråt, dra inte i kabeln.
Vrid lamphållaren moturs och fri‐
gör den.
3. Ta ut glödlampan från lamphålla‐ ren och byt glödlampa.
4. Sätt in lamphållaren i lamphuset och vrid den åt höger.
5. Sätt in lamphuset och säkra det med hjälp av en skruvmejsel.

164BilvårdKupébelysning1. Ta bort den genom att bända på motsatt sida mot strömbrytaren
med en skruvmejsel med platt
blad.
2. Tag bort glödlampan.
3. Sätt i en ny glödlampa.
4. Sätt tillbaka lampenheten.
Lastrumsbelysning
1. Lossa lampan med hjälp av en skruvmejsel.
2. Ta bort glödlampan.
3. Sätt in den nya glödlampan.
4. Montera lampan.Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
I en säkringshållare ovanför batteriets
pluspol finns några huvudsäkringar.
Låt vid behov en verkstad byta dem.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Observera!
Kanske gäller beskrivningarna av
alla säkringshållare i denna instruk‐ tionsbok inte för din bil.
Vid kontroll av säkringshållaren, se
dekalen på säkringshållaren.

Bilvård165
Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringshållaren är placerad i motor‐ rummet
Lossa locket, lyft det uppåt och ta bort
det.Minisäkringar
NrStrömkrets1Taklucka2Ytterbackspeglar3–4–5Elektrisk bromsregleringsmodul6Intelligent batterigivare7–8Växellådsstyrenhet9Karosstyrenhet10Nivåreglering strålkastare11Bakrutetorkare12Bakruteuppvärmning13Strålkastarmanöverdon
(vänster)14Uppvärmbara ytterbackspeglar15–16Sätesvärme

166Bilvård
NrStrömkrets17Växellådsstyrenhet18Motorstyrenhet19Bränslepump20–21Kylfläkt22–23Tändspole, motorstyrenhet24Spolarvätskepump25Strålkastarmanöverdon (höger)26Motorstyrenhet27–28Motorstyrenhet29Motorstyrenhet30Avgassystem31Vänster helljus32Höger helljus33MotorstyrenhetNrStrömkrets34Signalhorn35Klimatreglering, luftkonditioner‐
ingssystem36Främre dimljus
J-lådsäkringar
NrStrömkrets1Elektrisk bromsregleringsmodul2Främre torkare3Motorstyrenhet4Motorstyrenhet5–6Bränslevärmare7–8Kylfläkt9Kylfläkt10Motorstyrenhet, glödstift11StartmotorSäkringscentral,
instrumentpanel
Det inre säkringsblocket är placerat
under instrumentpanelen på förarsi‐
dan.
Ta bort förvaringsfacket för att
komma åt säkringarna.
Ta bort förvaringsfacket genom att
öppna och dra ut det.
