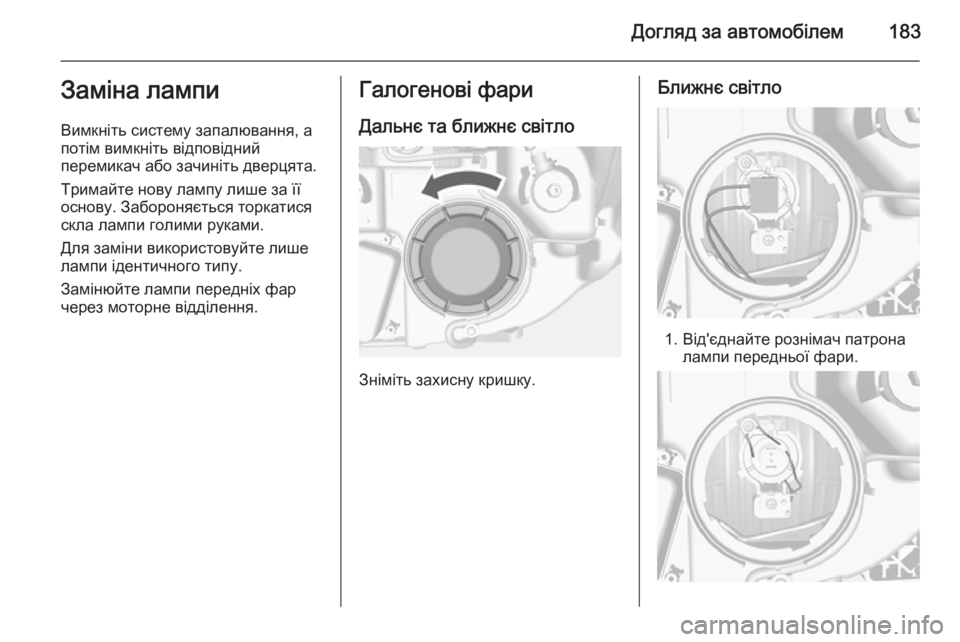

Догляд за автомобілем183Заміна лампи
Вимкніть систему запалювання, а
потім вимкніть відповідний
перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.Галогенові фари
Дальнє та ближнє світло
Зніміть захисну кришку.
Ближнє світло
1. Від'єднайте рознімач патрона лампи передньої фари.

184Догляд за автомобілем
2. Натисніть і від'єднайтепружинну заскочку.
3. Вийміть лампу з патрона та замініть її на нову.
4. Установлюючи нову лампу, зафіксуйте затискачі в пази на
рефлекторі.
5. Встановіть на місце блок фари.
6. Установіть пружинний тримач.
7. Підключіть рознімач патрона лампи.
8. Поставте захисну кришку фари на місце та закрийте її.
Дальнє світло
1. Вийміть патрон лампи,потягнувши його на себе.
2. Вийміть лампу з патрона та замініть її на нову.
3. Установлюючи нову лампу, вставте затискачі в пази на
рефлекторі.
4. Встановіть на місце блок фари.
5. Поставте захисну кришку фари на місце та закрийте її.
Бокові ліхтарі
1. Витягніть патрон з блоку,повертаючи його проти
годинникової стрілки.
2. Витягніть патрон з рефлектора.
3. Від’єднайте штекерний з’єднувач від лампи.

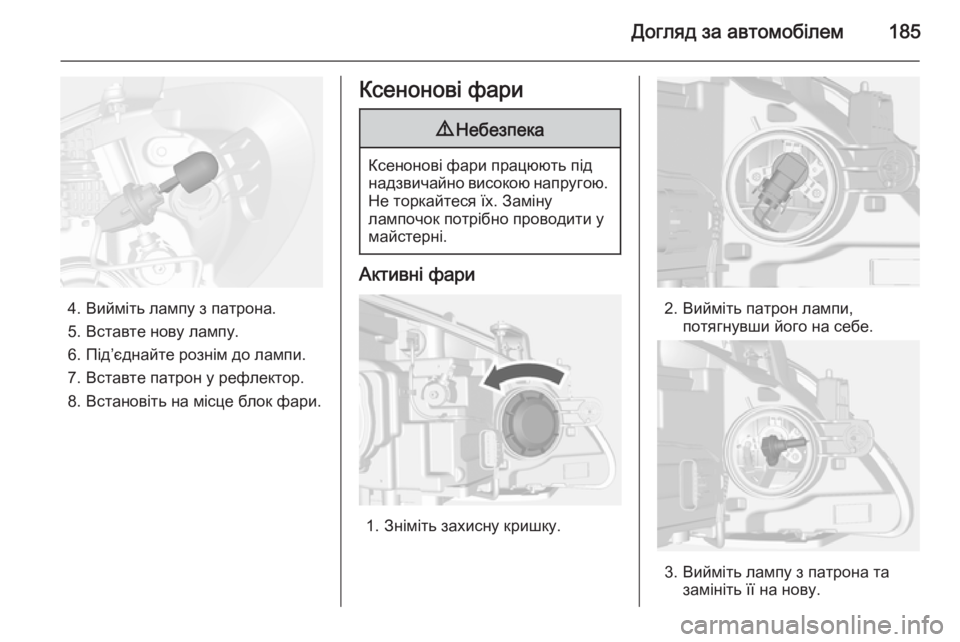

Догляд за автомобілем185
4. Вийміть лампу з патрона.5. Вставте нову лампу.
6. Під’єднайте рознім до лампи.
7. Вставте патрон у рефлектор.
8. Встановіть на місце блок фари.
Ксенонові фари9 Небезпека
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміну
лампочок потрібно проводити у
майстерні.
Активні фари
1. Зніміть захисну кришку.
2. Вийміть патрон лампи, потягнувши його на себе.
3. Вийміть лампу з патрона тазамініть її на нову.

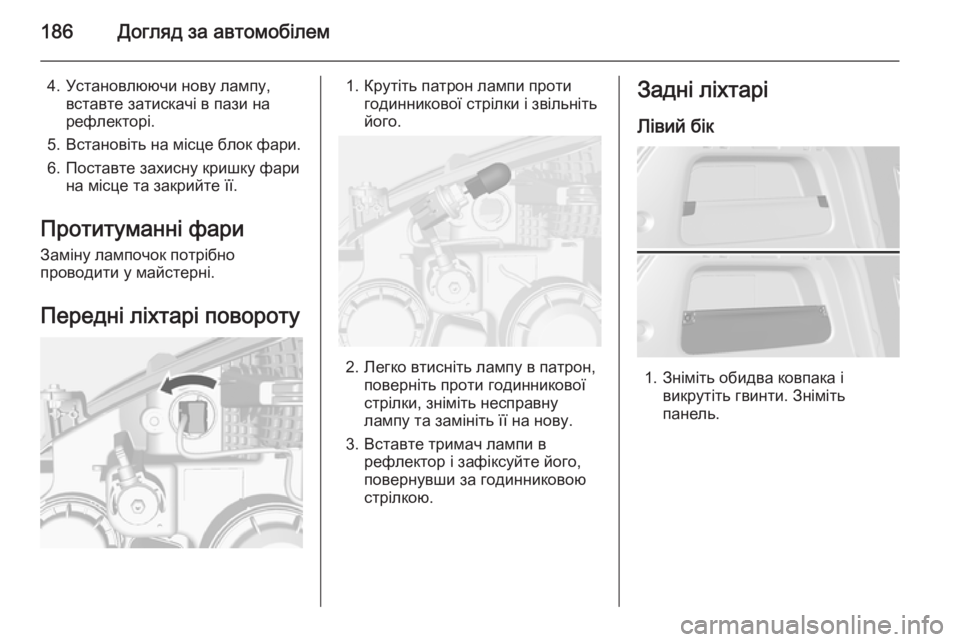

186Догляд за автомобілем
4. Установлюючи нову лампу,вставте затискачі в пази на
рефлекторі.
5. Встановіть на місце блок фари.
6. Поставте захисну кришку фари на місце та закрийте її.
Протитуманні фари Заміну лампочок потрібно
проводити у майстерні.
Передні ліхтарі повороту1. Крутіть патрон лампи проти годинникової стрілки і звільніть
його.
2. Легко втисніть лампу в патрон, поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
3. Вставте тримач лампи в рефлектор і зафіксуйте його,
повернувши за годинниковою
стрілкою.
Задні ліхтарі
Лівий бік
1. Зніміть обидва ковпака і викрутіть гвинти. Зніміть
панель.

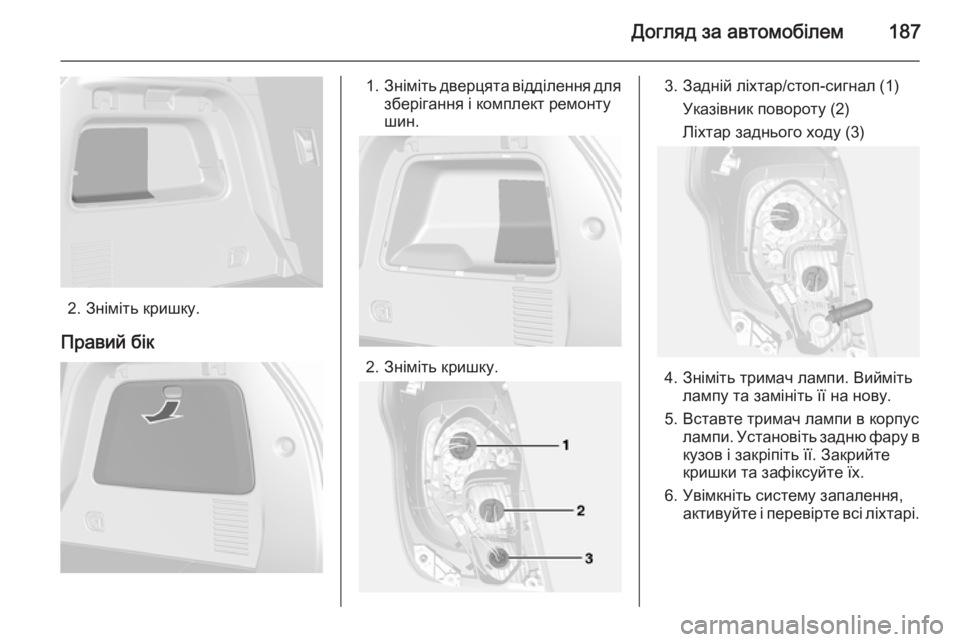

Догляд за автомобілем187
2. Зніміть кришку.
Правий бік
1. Зніміть дверцята відділення для
зберігання і комплект ремонту
шин.
2. Зніміть кришку.
3. Задній ліхтар/стоп-сигнал (1)
Указівник повороту (2)
Ліхтар заднього ходу (3)
4. Зніміть тримач лампи. Вийміть лампу та замініть її на нову.
5. Вставте тримач лампи в корпус лампи. Установіть задню фару в
кузов і закріпіть її. Закрийте
кришки та зафіксуйте їх.
6. Увімкніть систему запалення, активуйте і перевірте всі ліхтарі.

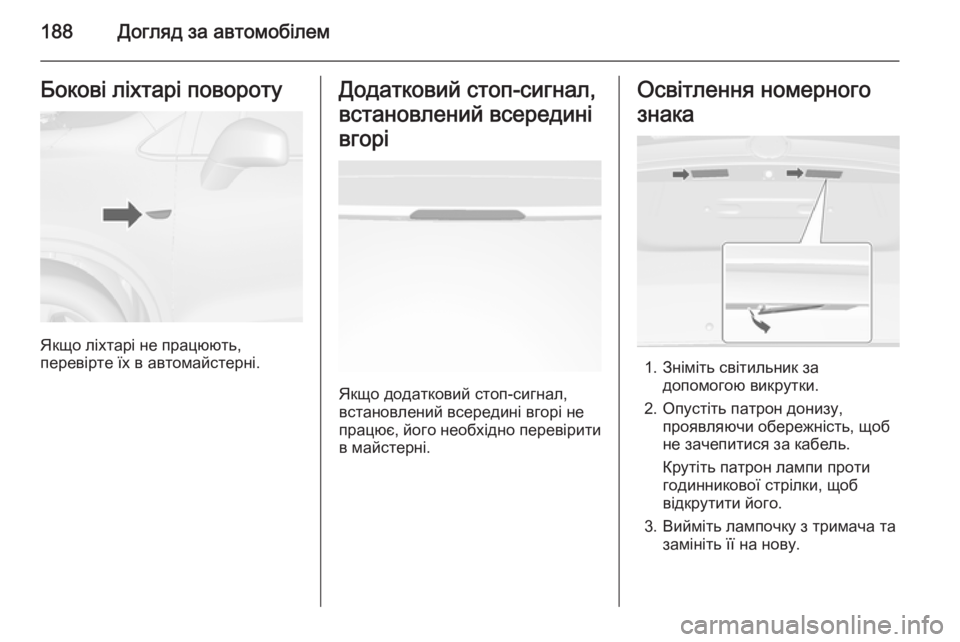

188Догляд за автомобілемБокові ліхтарі повороту
Якщо ліхтарі не працюють,
перевірте їх в автомайстерні.
Додатковий стоп-сигнал,
встановлений всерединівгорі
Якщо додатковий стоп-сигнал,
встановлений всередині вгорі не
працює, його необхідно перевірити в майстерні.
Освітлення номерного
знака
1. Зніміть світильник за допомогою викрутки.
2. Опустіть патрон донизу, проявляючи обережність, щоб
не зачепитися за кабель.
Крутіть патрон лампи проти
годинникової стрілки, щоб
відкрутити його.
3. Вийміть лампочку з тримача та замініть її на нову.

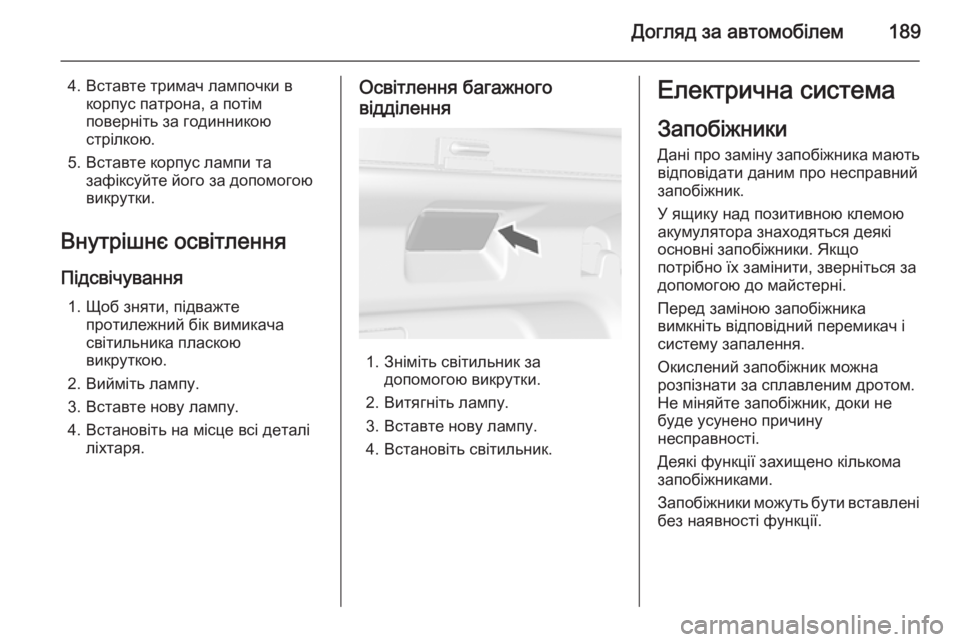

Догляд за автомобілем189
4. Вставте тримач лампочки вкорпус патрона, а потім
поверніть за годинникою
стрілкою.
5. Вставте корпус лампи та зафіксуйте його за допомогою
викрутки.
Внутрішнє освітлення
Підсвічування 1. Щоб зняти, підважте протилежний бік вимикача
світильника пласкою
викруткою.
2. Вийміть лампу.
3. Вставте нову лампу.
4. Встановіть на місце всі деталі ліхтаря.Освітлення багажного
відділення
1. Зніміть світильник за допомогою викрутки.
2. Витягніть лампу.
3. Вставте нову лампу.
4. Встановіть світильник.
Електрична система
Запобіжники
Дані про заміну запобіжника мають відповідати даним про несправний
запобіжник.
У ящику над позитивною клемою
акумулятора знаходяться деякі основні запобіжники. Якщо
потрібно їх замінити, зверніться за
допомогою до майстерні.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.

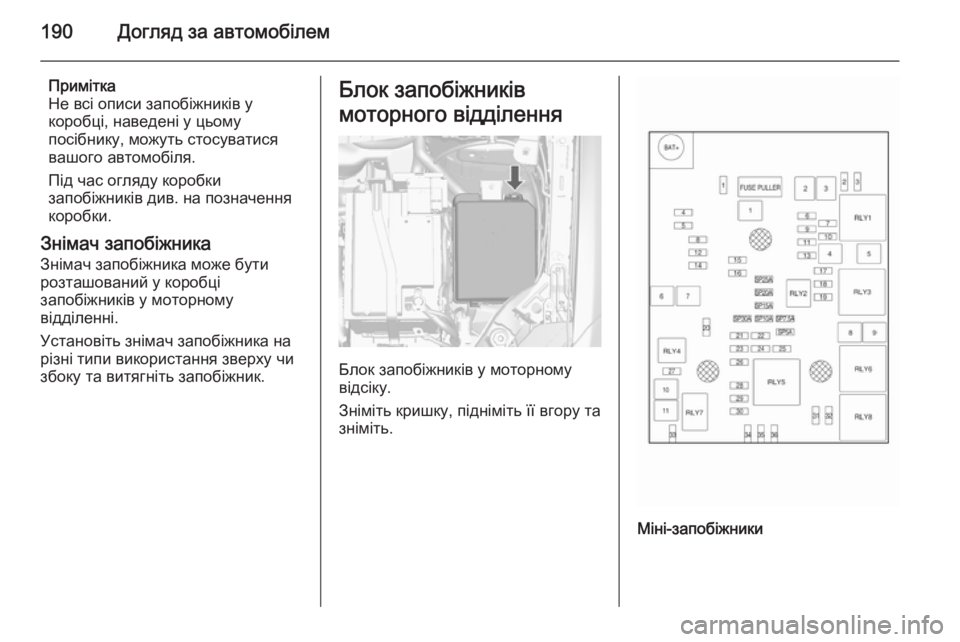

190Догляд за автомобілем
Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи використання зверху чи
збоку та витягніть запобіжник.Блок запобіжників
моторного відділення
Блок запобіжників у моторному
відсіку.
Зніміть кришку, підніміть її вгору та зніміть.
Міні-запобіжники
