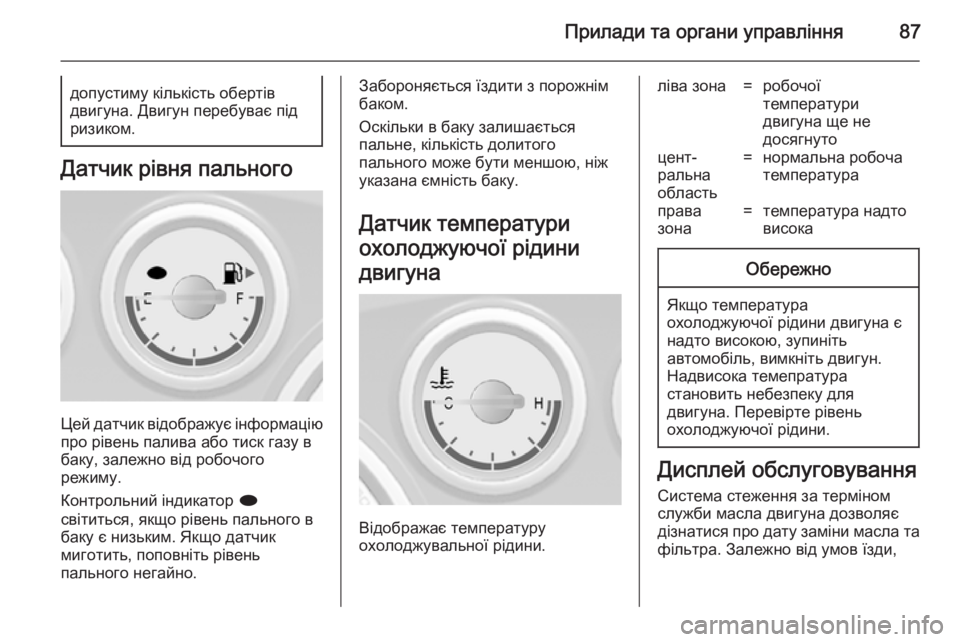

Прилади та органи управління87допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Цей датчик відображує інформацію про рівень палива або тиск газу в
баку, залежно від робочого
режиму.
Контрольний індикатор i
світиться, якщо рівень пального в баку є низьким. Якщо датчик
миготить, поповніть рівень
пального негайно.
Забороняється їздити з порожнім
баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.
Датчик температури
охолоджуючої рідини
двигуна
Відображає температуру
охолоджувальної рідини.
ліва зона=робочої
температури
двигуна ще не
досягнутоцент‐
ральна
область=нормальна робоча
температураправа
зона=температура надто
високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби масла двигуна дозволяє
дізнатися про дату заміни масла та
фільтра. Залежно від умов їзди,

88Прилади та органи управління
вказаний інтервал, через який
потрібно замінити масло, може
істотно відрізнятися.
На комбінованому дисплеї
верхнього рівня час, що залишився
до наступної заміни масла,
відображається в Vehicle
Information Menu (Меню інформації
про автомобіль) .
На дисплеї середнього рівня на залишок масла в двигуні вказує
контрольний індикатор I, тому
запалення слід увімкнути, але
двигун не запускати.
Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Щоб відобразити час, що
залишився до наступної заміни
масла, необхідно виконати
наведені нижче дії.
Натисніть кнопку MENU, щоб
вибрати Vehicle Information Menu
(Меню інформації про автомобіль) .
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .
Щоб забезпечити відображення
точних даних, після кожної заміни
масла необхідно скидати
параметри системи. Зверніться по
допомогу до майстерні.
Натисніть кнопку SET/CLR, щоб
скинути. При цьому запалення має бути увімкнене, але двигун не
повинен працювати.
Коли система визначить, що термін
служби масла зменшився, у центрі
інформації водія відобразиться
Change Engine Oil Soon (Замініть
масло якнайшвидше) або код
попередження. Виконайте заміну
масла та фільтра у майстерні
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Центр інформації водія 3 98.
Інформація про обслуговування
3 218.

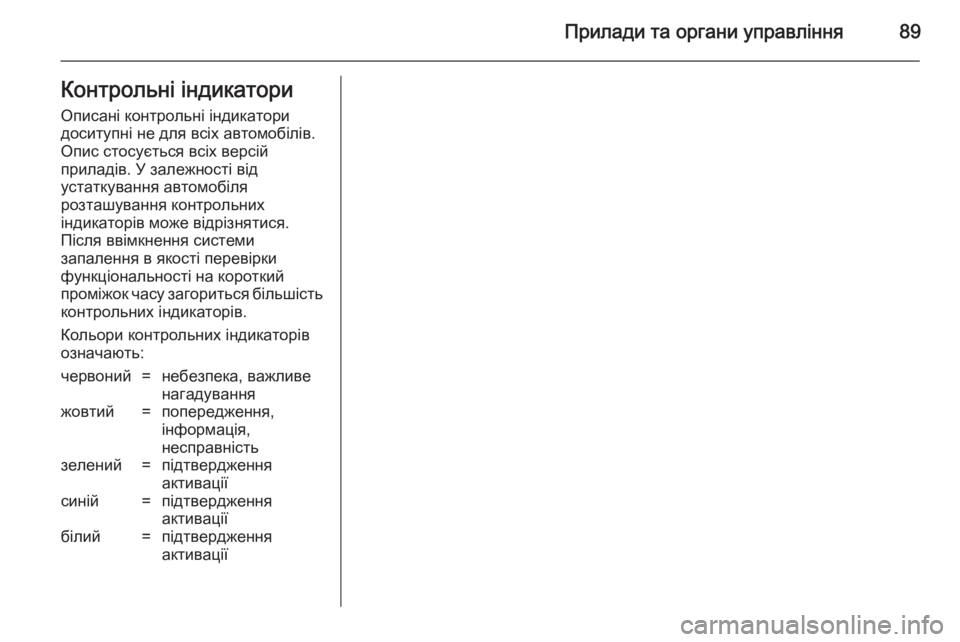

Прилади та органи управління89Контрольні індикаториОписані контрольні індикаторидоситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалення в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний=небезпека, важливе
нагадуванняжовтий=попередження,
інформація,
несправністьзелений=підтвердження
активаціїсиній=підтвердження
активаціїбілий=підтвердження
активації

90Прилади та органи управління

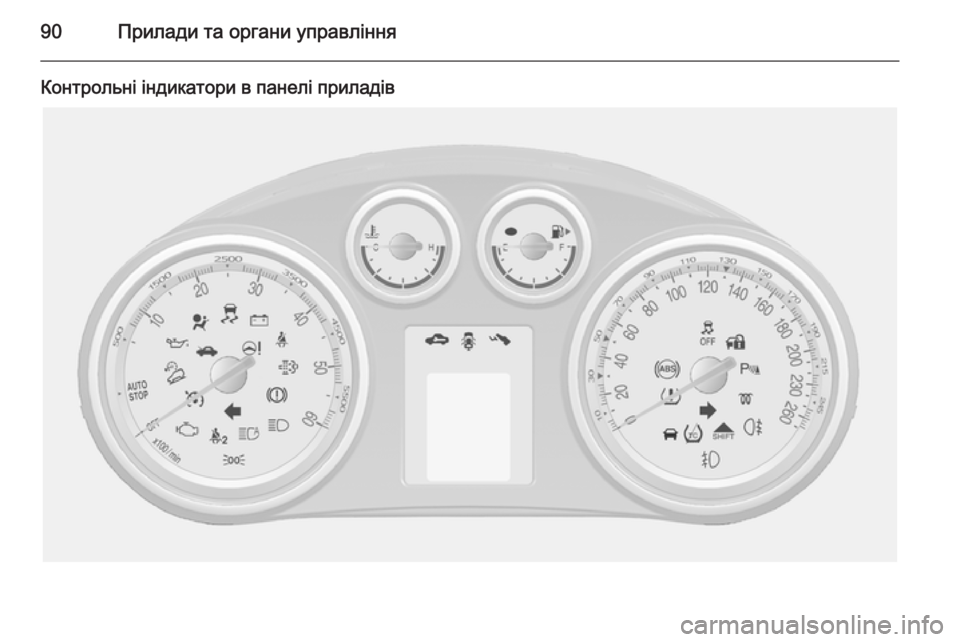

Контрольні індикатори в панелі приладів

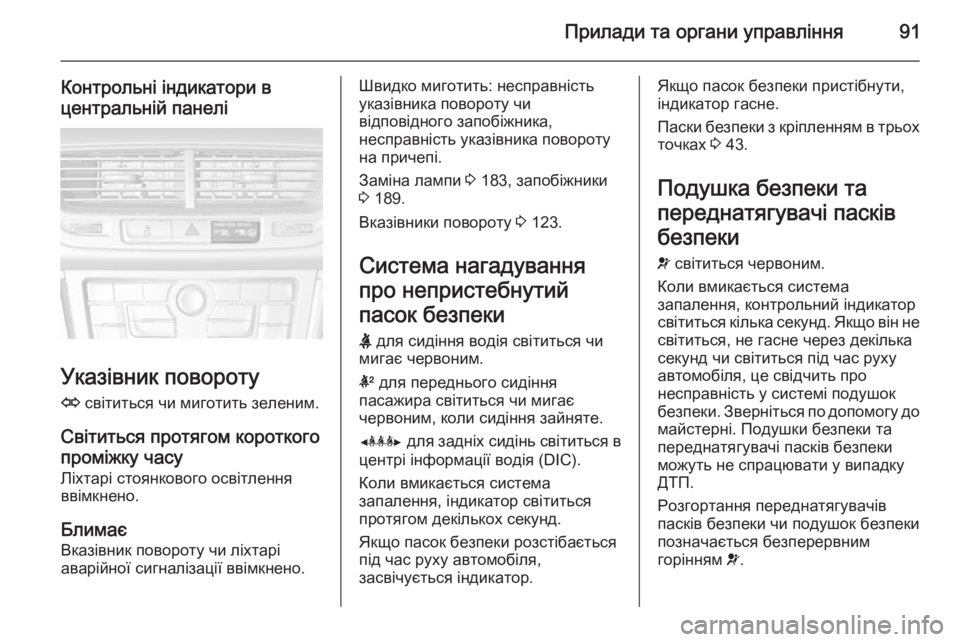

Прилади та органи управління91
Контрольні індикатори в
центральній панелі
Указівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Блимає
Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 183, запобіжники
3 189.
Вказівники повороту 3 123.
Система нагадування
про непристебнутий
пасок безпеки
X для сидіння водія світиться чи
мигає червоним.
k для переднього сидіння
пасажира світиться чи мигає
червоним, коли сидіння зайняте.
Y для задніх сидінь світиться в
центрі інформації водія (DIC).
Коли вмикається система
запалення, індикатор світиться
протягом декількох секунд.
Якщо пасок безпеки розстібається
під час руху автомобіля,
засвічується індикатор.Якщо пасок безпеки пристібнути,
індикатор гасне.
Паски безпеки з кріпленням в трьох
точках 3 43.
Подушка безпеки та
переднатягувачі пасків
безпеки v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться кілька секунд. Якщо він не
світиться, не гасне через декілька
секунд чи світиться під час руху
автомобіля, це свідчить про
несправність у системі подушок
безпеки. Зверніться по допомогу до майстерні. Подушки безпеки та
переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.

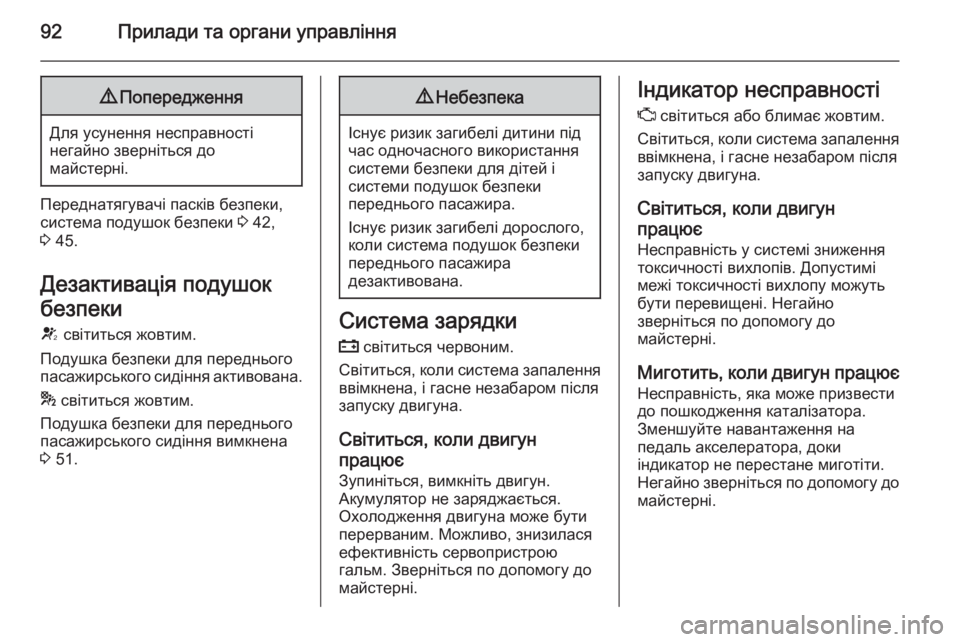

92Прилади та органи управління9Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 42,
3 45.
Дезактивація подушок
безпеки V світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння активована.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 51.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності
Z світиться або блимає жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвести до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до майстерні.

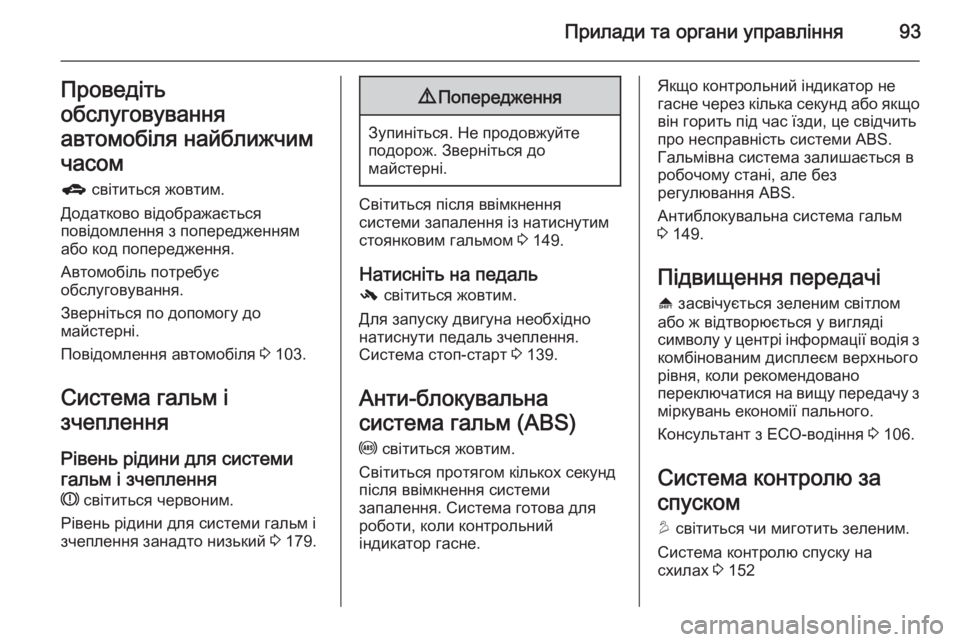

Прилади та органи управління93Проведіть
обслуговування
автомобіля найближчим
часом
g світиться жовтим.
Додатково відображається
повідомлення з попередженням
або код попередження.
Автомобіль потребує
обслуговування.
Зверніться по допомогу до
майстерні.
Повідомлення автомобіля 3 103.
Система гальм і
зчеплення
Рівень рідини для системигальм і зчеплення
R світиться червоним.
Рівень рідини для системи гальм і
зчеплення занадто низький 3 179.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалення із натиснутим
стоянковим гальмом 3 149.
Натисніть на педаль - світиться жовтим.
Для запуску двигуна необхідно
натиснути педаль зчеплення.
Система стоп-старт 3 139.
Анти-блокувальна
система гальм (ABS) u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм
3 149.
Підвищення передачі
[ засвічується зеленим світлом
або ж відтворюється у вигляді
символу у центрі інформації водія з
комбінованим дисплеєм верхнього
рівня, коли рекомендовано
переключатися на вищу передачу з
міркувань економії пального.
Консультант з ЕСО-водіння 3 106.
Система контролю за
спуском u світиться чи миготить зеленим.
Система контролю спуску на
схилах 3 152

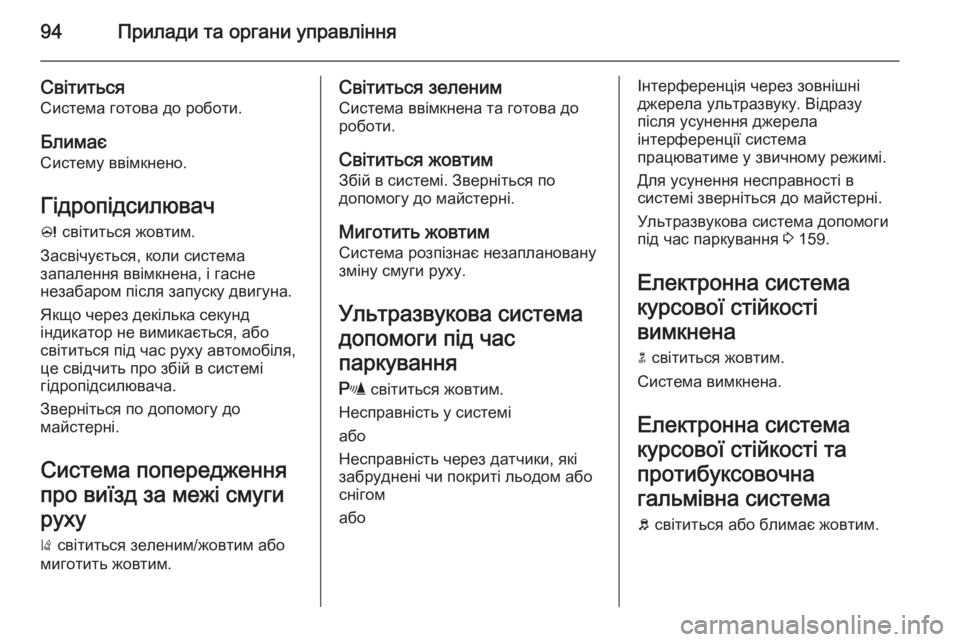

94Прилади та органи управління
Світиться
Система готова до роботи.
Блимає
Систему ввімкнено.
Гідропідсилювач c світиться жовтим.
Засвічується, коли система
запалення ввімкнена, і гасне
незабаром після запуску двигуна.
Якщо через декілька секунд
індикатор не вимикається, або
світиться під час руху автомобіля, це свідчить про збій в системі
гідропідсилювача.
Зверніться по допомогу до
майстерні.
Система попередженняпро виїзд за межі смуги
руху
) світиться зеленим/жовтим або
миготить жовтим.Світиться зеленим
Система ввімкнена та готова до
роботи.
Світиться жовтим Збій в системі. Зверніться по
допомогу до майстерні.
Миготить жовтим Система розпізнає незаплановану
зміну смуги руху.
Ультразвукова система
допомоги під час
паркування
r світиться жовтим.
Несправність у системі
або
Несправність через датчики, які
забруднені чи покриті льодом або
снігом
абоІнтерференція через зовнішні
джерела ультразвуку. Відразу
після усунення джерела
інтерференції система
працюватиме у звичному режимі.
Для усунення несправності в
системі зверніться до майстерні.
Ультразвукова система допомоги
під час паркування 3 159.
Електронна система
курсової стійкості
вимкнена n світиться жовтим.
Система вимкнена.
Електронна система
курсової стійкості та
протибуксовочна
гальмівна система
b світиться або блимає жовтим.
